Πώς να σχεδιάσετε ηλεκτρομαγνητική θωράκιση για ένα καθαρό δωμάτιο ημιαγωγού SiC

Η ηλεκτρομαγνητική θωράκιση γίνεται όλο και πιο σημαντική παράμετρος στο σχεδιασμό καθαρών δωματίων για την κατασκευή ημιαγωγών SiC.

Επειδή οι ημιαγωγοί SiC έχουν υψηλή ηλεκτρική αντίσταση, τα εξωτερικά ηλεκτρομαγνητικά πεδία μπορούν να επηρεάσουν την κατανομή φορτίου και το επιφανειακό ηλεκτρικό δυναμικό. Ο σωστός σχεδιασμός θωράκισης μπορεί να βοηθήσει στη μείωση αυτών των διαταραχών σε ευαίσθητες διεργασίες ημιαγωγών.

Χρειάζεται ολόκληρο το καθαρό δωμάτιο ηλεκτρομαγνητική θωράκιση;

Όχι απαραίτητα.

Ένα καθαρό δωμάτιο ημιαγωγού SiC θα πρέπει να χωρίζεται ανάλογα με τις συνθήκες έκθεσης των υποστρωμάτων, την ευαισθησία της διεργασίας και την ηλεκτρομαγνητική ευαισθησία του εξοπλισμού.

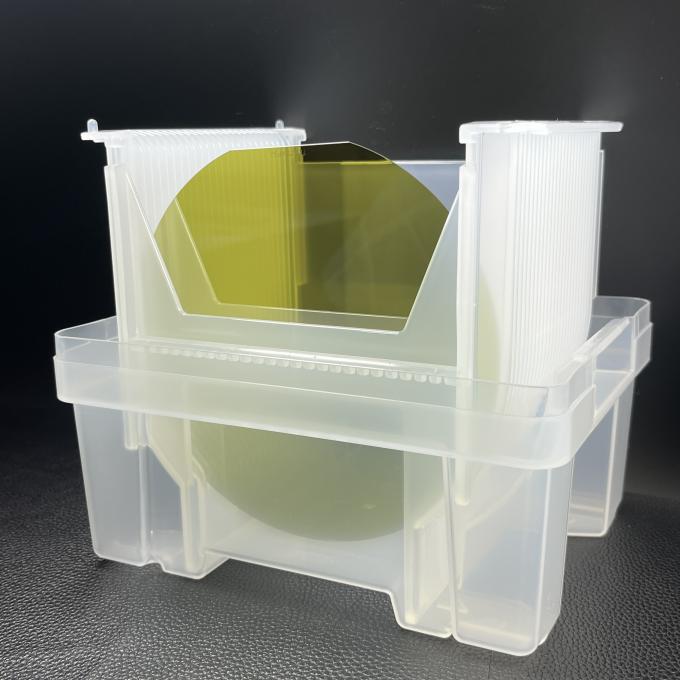

Όταν τα πλακίδια παραμένουν μέσα σε σφραγισμένους φορείς, ο ίδιος ο φορέας μπορεί να παρέχει ένα ορισμένο επίπεδο ηλεκτρομαγνητικής προστασίας. Για τους φορείς πλακιδίων μπορούν να χρησιμοποιηθούν αγώγιμα πολυμερή υλικά ή δομές πολυμερών με μεταλλική επικάλυψη, και το περίβλημα του φορέα θα πρέπει να είναι ηλεκτρικά γειωμένο.

Μόλις τα πλακίδια αφαιρεθούν από τον φορέα και εκτεθούν απευθείας στο περιβάλλον του καθαρού δωματίου, η θωράκιση σε επίπεδο κτιρίου γίνεται πιο σημαντική.

Κρίσιμες Περιοχές για Ηλεκτρομαγνητική Θωράκιση

Περιοχή Φωτολιθογραφίας

Μετά την επικάλυψη με φωτοανθεκτικό υλικό, η επιφάνεια του υποστρώματος μπορεί να γίνει ιδιαίτερα ευαίσθητη σε μεταβολές του ηλεκτρικού δυναμικού. Η ηλεκτρομαγνητική θωράκιση μπορεί να βοηθήσει στη διατήρηση της ομοιομορφίας της επικάλυψης και της ακρίβειας της λιθογραφίας.

Περιοχή CMP

Ο έλεγχος του επιφανειακού δυναμικού είναι σημαντικός για τη διατήρηση σταθερής συμπεριφοράς του πολτού και σταθερής απόδοσης στίλβωσης.

Περιοχή Επιθεώρησης

Τα συστήματα επιθεώρησης με δέσμη ηλεκτρονίων και δέσμη ιόντων είναι εξαιρετικά ευαίσθητα σε ηλεκτρομαγνητικές διαταραχές. Ως εκ τούτου, συνιστάται ανεξάρτητη προστασία θωράκισης για κρίσιμες περιοχές επιθεώρησης.

Κοινές Δομές Θωράκισης

Οι δομές ηλεκτρομαγνητικής θωράκισης καθαρών δωματίων μπορούν να ενσωματώνουν:

• Μεταλλικές πλάκες
• Στρώματα μεταλλικού πλέγματος
• Ενσωματωμένες αγώγιμες δομές θωράκισης

Αυτές οι δομές μπορούν να εγκατασταθούν σε τοίχους, οροφές και δάπεδα.

Στα κοινά υλικά θωράκισης περιλαμβάνονται:

• Φύλλο χαλκού
• Επιψευδαργυρωμένα φύλλα χάλυβα
• Πλάκες ανοξείδωτου χάλυβα

Το πάχος και η δομή του στρώματος θωράκισης θα πρέπει να επιλέγονται ανάλογα με την απαιτούμενη αποτελεσματικότητα θωράκισης και το εύρος συχνοτήτων στόχο.

Αποτελεσματικότητα Θωράκισης Στόχος

Διαφορετικά εύρη συχνοτήτων απαιτούν διαφορετικούς στόχους θωράκισης.

Οι πραγματικοί στόχοι θα πρέπει να καθορίζονται ανάλογα με το αν η ηλεκτρομαγνητική έκθεση σε συγκεκριμένες συχνότητες θα μπορούσε να δημιουργήσει επαρκές επαγόμενο φορτίο για να επηρεάσει τη σταθερότητα της διεργασίας ή την απόδοση.

Διατήρηση Συνέχειας Θωράκισης

Ένα στρώμα θωράκισης είναι αποτελεσματικό μόνο όταν η ηλεκτρική του συνέχεια διατηρείται σωστά.

Σημαντικές παράμετροι σχεδιασμού περιλαμβάνουν:

• Αγώγιμα παρεμβύσματα ή αγώγιμες κολλητικές ταινίες στις ενώσεις των πάνελ
• Επικάλυψη δομών θωράκισης κατά τουλάχιστον 50 mm
• Αεραγωγοί θωράκισης για ανοίγματα
• Αγώγιμες λωρίδες στεγανοποίησης στις πόρτες
• Ηλεκτρική επαφή πλήρους περιμέτρου μεταξύ των πλαισίων των πορτών και των λωρίδων στεγανοποίησης

Μικρές ασυνέχειες, κενά ή κακοσχεδιασμένα ανοίγματα μπορούν να μειώσουν τη συνολική απόδοση θωράκισης.

Γείωση του Συστήματος Θωράκισης

Το στρώμα θωράκισης θα πρέπει να χρησιμοποιεί σύστημα γείωσης χαμηλής αντίστασης με μονοσημειακή γείωση.

Μια προτεινόμενη αντίσταση γείωσης είναι ≤1 Ω.

Πολλαπλά σημεία γείωσης μπορεί να δημιουργήσουν βρόχους γείωσης. Επαγόμενα ρεύματα που ρέουν μέσω αυτών των βρόχων μπορούν να δημιουργήσουν δευτερεύοντα μαγνητικά πεδία και να μειώσουν την αποτελεσματικότητα του συστήματος θωράκισης.

Συμπέρασμα

Η αποτελεσματική ηλεκτρομαγνητική θωράκιση για την κατασκευή ημιαγωγών SiC δεν είναι απλώς θέμα προσθήκης μεταλλικών πάνελ σε ένα καθαρό δωμάτιο.

Ένας επιτυχημένος σχεδιασμός πρέπει να ενσωματώνει υλικά θωράκισης, δομική συνέχεια, ανοίγματα, πόρτες, γείωση, φορείς πλακιδίων και ζωνοποίηση διεργασιών.

Εστιάζοντας τους πόρους θωράκισης στις περιοχές φωτολιθογραφίας, CMP και επιθεώρησης, οι κατασκευαστές ημιαγωγών μπορούν να δημιουργήσουν ένα πιο στοχευμένο περιβάλλον ηλεκτρομαγνητικού ελέγχου, αποφεύγοντας παράλληλα περιττή θωράκιση σε ολόκληρη την εγκατάσταση.
