Περιγραφή του προϊόντος του12 ίντσεςΣι-Σι-Οφέλ:

The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologiesΩστόσο, λόγω των περιορισμών στις επιδόσεις των υλικών, οι συσκευές που κατασκευάζονται από αυτά τα υλικά ημιαγωγών λειτουργούν κυρίως σε περιβάλλοντα κάτω των 200 °C,που δεν ανταποκρίνονται στις απαιτήσεις της σύγχρονης ηλεκτρονικής για υψηλής θερμοκρασίαςΗ Ελλάδα είναι η πρώτη χώρα στην Ευρώπη στην οποία η τεχνολογία έχει αναπτυχθεί και έχει αναπτυχθεί.Σφραγίδες από καρβίδιο του πυριτίου, ιδιαίτερα12 ιντσών πλακίδια SiCκαιΣφραγίδες SiC 300 mm, προσφέρουν ανώτερες ιδιότητες υλικών που επιτρέπουν αξιόπιστη απόδοση σε ακραίες συνθήκες.πλακίδια SiC μεγάλου διαμέτρουΕπιταχύνει την καινοτομία στην προηγμένη ηλεκτρονική, παρέχοντας λύσεις που ξεπερνάνε τους περιορισμούς του Si και του GaAs.

Ο χαρακτήραςτου12 ίντσες.Σι-Σι-Οφέλ:

1- Μεγάλη διαφορά.

Τα πλακίδια 12 ιντσών SiC 300 του καρβιδίου του πυριτίου έχουν ένα ευρύ εύρος ζώνης, που κυμαίνεται συνήθως από 2,3 έως 3,3 ηλεκτρονιοβόλτ, υψηλότερο από αυτό του πυριτίου.Αυτό το ευρύ κενό ζώνης επιτρέπει στις συσκευές πλακών καρβιδίου πυριτίου να λειτουργούν σταθερά σε εφαρμογές υψηλής θερμοκρασίας και υψηλής ισχύος και να παρουσιάζουν υψηλή κινητικότητα ηλεκτρονίων.
2Υψηλή θερμική αγωγιμότητα:

12 ιντσών SiC 300 σφαιρίδια καρβιδίου πυριτίου Η θερμική αγωγιμότητα των πλακών καρβιδίου του πυριτίου είναι περίπου τρεις φορές μεγαλύτερη από εκείνη του πυριτίου, φθάνοντας μέχρι 480 W/mK.συσκευές κυψελών για την ταχεία διάχυση της θερμότητας, καθιστώντας τους κατάλληλους για τις απαιτήσεις θερμικής διαχείρισης ηλεκτρονικών συσκευών υψηλής συχνότητας.
3Ηλεκτρικό πεδίο υψηλής διάσπασης:

12 ιντσών SiC 300 σφαιρίδια καρβιδίου πυριτίου έχουν υψηλό ηλεκτρικό πεδίο διάσπασης, σημαντικά υψηλότερο από αυτό του πυριτίου. Αυτό σημαίνει ότι υπό τις ίδιες συνθήκες ηλεκτρικού πεδίου, οι πλάκες καρβιδίου του πυριτίου μπορούν να αντέξουν υψηλότερες τάσεις,συμβάλλουν στην αύξηση της πυκνότητας ισχύος στις ηλεκτρονικές συσκευές.
4. Λιγός ρεύμα διαρροής:

Λόγω των δομικών χαρακτηριστικών των πλακών καρβιδίου του πυριτίου, παρουσιάζουν πολύ χαμηλά ρεύματα διαρροής,που τους καθιστούν κατάλληλους για εφαρμογές σε περιβάλλοντα υψηλής θερμοκρασίας όπου υπάρχουν αυστηρές απαιτήσεις για ρεύμα διαρροής.

Πίνακας των παραμέτρων του 4 ιντσών 12 ιντσών SiC Wafer:

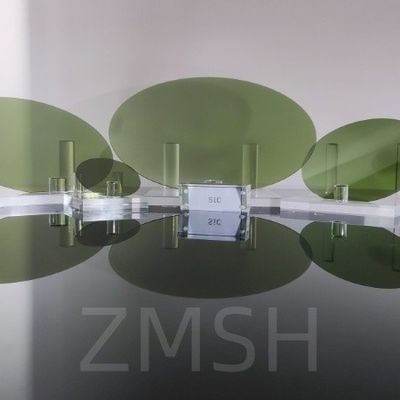

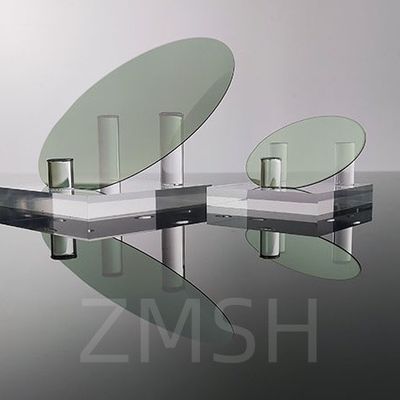

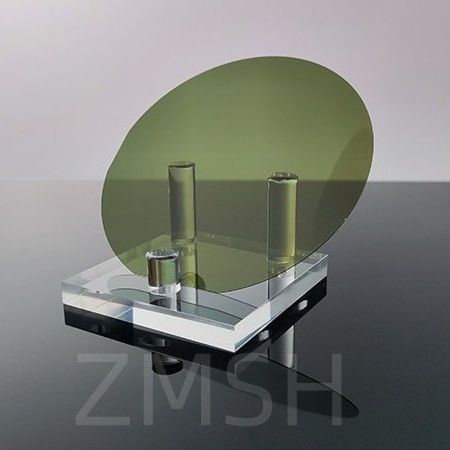

Φωτογραφία από το 4 ιντσών 12 ιντσών SiC Wafer:

Εφαρμογές της σφαιρίδας SiC:

1Στο πεδίο της ηλεκτρονικής, τα πλακίδια καρβιδίου του πυριτίου χρησιμοποιούνται ευρέως στην κατασκευή συσκευών ημιαγωγών.μπορεί να χρησιμοποιηθεί στην παραγωγή υψηλής ισχύος, ηλεκτρονικές συσκευές υψηλής συχνότητας και υψηλής θερμοκρασίας, όπως τα τρανζίστορ ισχύος, τα τρανζίστορ RF πεδίου και τις ηλεκτρονικές συσκευές υψηλής θερμοκρασίας.τα πλακάκια καρβιδίου του πυριτίου μπορούν επίσης να χρησιμοποιηθούν στην κατασκευή οπτικών συσκευών όπως LEDΤο υλικό αυτό χρησιμοποιείται για την κατασκευή υβριδικών και ηλεκτρικών οχημάτων και για την παραγωγή πράσινης ενέργειας.

2-Στον τομέα των θερμικών εφαρμογών, τα πλακάκια καρβιδίου του πυριτίου βρίσκουν επίσης εκτεταμένη χρήση.μπορεί να χρησιμοποιηθεί στην παραγωγή κεραμικών υλικών υψηλής θερμοκρασίας.

3Στον τομέα της οπτικής, τα πλακάκια καρβιδίου του πυριτίου έχουν επίσης ευρείες εφαρμογές.μπορεί να χρησιμοποιηθεί στην κατασκευή οπτικών συσκευώνΕπιπλέον, οι πλάκες καρβιδίου του πυριτίου μπορούν επίσης να χρησιμοποιηθούν στην παραγωγή οπτικών εξαρτημάτων, όπως οπτικά παράθυρα.

Εικόνα της εφαρμογής της πλάκας SiC:
