5×5mm 10×10mm SiC Wafer 4H-P 6H-P 3C-N τύπου Προϊόντος Κατηγορία Έρευνας Κατηγορία Dummy Κατηγορία
Λεπτομέρειες:
Place of Origin: | China |
Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
Delivery Time: | 2 weeks |
---|---|
Payment Terms: | 100%T/T |
Λεπτομερής ενημέρωση |
|||
Τύπος: | 4H/6H-P 3C-N | TTV/Bow/Warp: | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
---|---|---|---|
Αξία: | Ερευνητικό ομοίωμα παραγωγής | Διάμετρος: | 5*5mm±0,2mm & 10*10mm±0,2mm |
Δάχος: | 350 μm±25 μm | Προσανατολισμός γκοφρετών: | Από τον άξονα: 2,0°-4,0° προς τα 112 0 ± 0,5° για 4H/6H-P, στον άξονα: 111 ± 0,5° για |
Αντίσταση: | 4H/6H-P ≤0,1 Ωcm 3C-N ≤0,8 mΩ•cm | Αποκλεισμός ακρών: | 3 χιλ. |
Επισημαίνω: | 3C-N SiC Wafer,4H-P SiC Wafer,6H-P SiC Wafer |
Περιγραφή προϊόντων
5×5mm 10×10mm SiC Wafer 4H-P 6H-P 3C-N Τύπος Κατηγορία παραγωγής Κατηγορία έρευνας Κατηγορία Dummy
Περιγραφή κυψελών SiC των διαστάσεων 5 × 5 mm και 10 × 10 mm:
Τα πλακάκια καρβιδίου του πυριτίου (SiC) 5 × 5 mm και 10 × 10 mm είναι υποστρώματα μικρού μεγέθους που διαδραματίζουν κρίσιμο ρόλο σε διάφορες εφαρμογές ημιαγωγών.Συχνά χρησιμοποιείται σε συμπαγές ηλεκτρονικές συσκευές όπου ο χώρος είναι περιορισμένοςΤα πλακάκια SiC αποτελούν βασικά συστατικά στην κατασκευή ηλεκτρονικών συσκευών, ηλεκτρονικών συσκευών ισχύος, οπτικοηλεκτρονικών συσκευών και αισθητήρων.Τα ειδικά μεγέθη τους καλύπτουν διαφορετικές απαιτήσεις όσον αφορά τους περιορισμούς χώρου.Οι ερευνητές, οι μηχανικοί,και οι κατασκευαστές αξιοποιούν αυτά τα πλακίδια SiC για να αναπτύξουν τεχνολογίες αιχμής και να διερευνήσουν τις μοναδικές ιδιότητες του καρβιδίου του πυριτίου για ένα ευρύ φάσμα εφαρμογών.
Οι χαρακτήρες των πλακών SiC 5×5mm και 10×10mm:
4H-P τύπου SiC:
Υψηλή κινητικότητα ηλεκτρονίων.
Κατάλληλο για εφαρμογές υψηλής ισχύος και υψηλής συχνότητας.
Εξαιρετική θερμική αγωγιμότητα.
Ιδανικό για λειτουργίες υψηλής θερμοκρασίας.
6H-P τύπου SiC:
Καλή μηχανική αντοχή.
Υψηλή θερμική αγωγή.
Χρησιμοποιείται σε εφαρμογές υψηλής ισχύος και υψηλής θερμοκρασίας.
Κατάλληλο για ηλεκτρονικά σε σκληρό περιβάλλον.
Τύπος SiC 3C-N:
Πολυδιάστατο για ηλεκτρονικά και οπτοηλεκτρονικά.
Συμβατό με την τεχνολογία πυριτίου.
Κατάλληλο για ολοκληρωμένα κυκλώματα.
Προσφέρει ευκαιρίες για ηλεκτρονικά ευρείας ζώνης
Η μορφή των πλακιδίων SiC 5 × 5 mm και 10 × 10 mm:
Αξία | Κατηγορία παραγωγής (Π βαθμός) |
Ερευνητικός βαθμός (Βάση R) |
Αξία ψεύτικη (Τμήμα D) |
|
Πρωτογενής επίπεδος προσανατολισμός | 4H/6H-P | {10-10} ±5,0° | ||
3C-N | {1-10} ±5,0° | |||
Πρωταρχικό επίπεδο μήκος | 150,9 mm ±1,7 mm | |||
Δευτερογενές επίπεδο μήκος | 80,0 mm ±1,7 mm | |||
Δευτερογενής επίπεδης προσανατολισμός | Σημείωση: 90° CW. από το Prime flat ±5,0° | |||
Ακατέργαστη | Πολωνική Ra≤1 nm CMP Ra≤0,2 nm |
|||
Τρύπες στην άκρη Με Υψηλής Εντάσεως Φως |
Κανένα | 1 επιτρέπεται, ≤1 mm | ||
Εξαγωνικές πλάκες Με Υψηλής Εντάσεως Φως |
Συσσωρευτική έκταση ≤1 % | Συγκεντρωτική έκταση ≤3 % | ||
Πολυτύποι περιοχών Με Υψηλής Εντάσεως Φως |
Κανένα | Συγκεντρωτική έκταση ≤ 2 % | Συγκεντρωτική έκταση ≤ 5% | |
Γδαρμένες επιφάνειας από πυρίτιο Με Υψηλής Εντάσεως Φως |
3 γρατζουνιές σε 1 × πλάκα διάμετρος σωρευτικό μήκος |
5 γρατζουνιές σε 1 × σφραγίδα διάμετρος σωρευτικό μήκος |
8 γρατσουνιές σε διάμετρο 1 × πλάκας σωρευτικό μήκος |
|
Τσιπς Edge High Από ένταση Φως Φως |
Κανένα | 3 επιτρέπεται, ≤0,5 mm το καθένα | 5 επιτρέπεται, ≤ 1 mm το καθένα | |
Η μόλυνση της επιφάνειας με πυρίτιο Με Υψηλή Εντατικότητα |
Κανένα | |||
Συσκευή | Κασέτα με πολλαπλές πλάκες ή δοχείο με μία μόνο πλάκα |

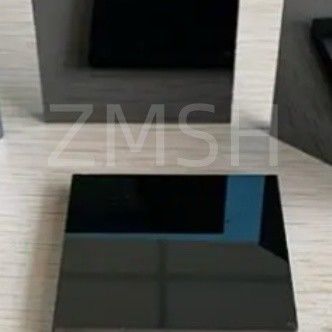

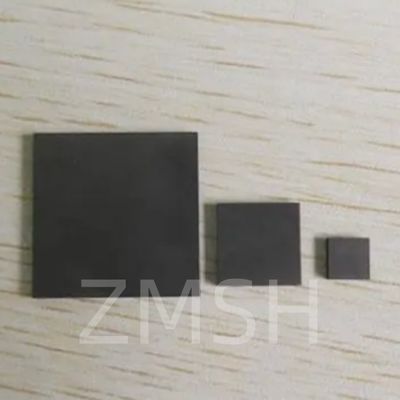

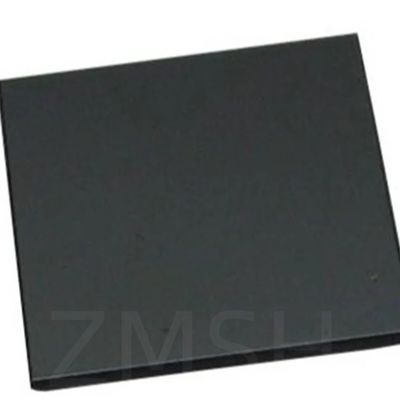

Η φυσική φωτογραφία των πλακών SiC 5×5mm και 10×10mm:
Η εφαρμογή των πλακών SiC 5×5 mm και 10×10 mm:
4H-P τύπου SiC:
Ηλεκτρονικά υψηλής ισχύος: Χρησιμοποιούνται σε διόδους ισχύος, MOSFET και ευθυγραμμιστές υψηλής τάσης.
Συσκευές ραδιοσυχνοτήτων και μικροκυμάτων: Κατάλληλες για εφαρμογές υψηλής συχνότητας.
Περιβάλλον υψηλών θερμοκρασιών: Ιδανικό για αεροδιαστημικά και αυτοκινητοβιομηχανικά συστήματα.
6H-P τύπου SiC:
Ηλεκτρονική ισχύος: Χρησιμοποιείται σε διόδους Schottky, MOSFET ισχύος και θυρίστορες για εφαρμογές υψηλής ισχύος.
Ηλεκτρονικά υψηλής θερμοκρασίας: Κατάλληλα για ηλεκτρονικά σε σκληρό περιβάλλον.
Τύπος SiC 3C-N:
Ενσωματωμένα κυκλώματα: Ιδανικό για διασταυρούμενα κύτταρα και MEMS λόγω της συμβατότητας με την τεχνολογία πυριτίου.
Οπτοηλεκτρονικά: Χρησιμοποιούνται σε LED, φωτοανιχνευτές και αισθητήρες.
Βιοϊατρικοί αισθητήρες: Εφαρμόζονται σε βιοϊατρικές συσκευές για διάφορες εφαρμογές αισθητήρων.

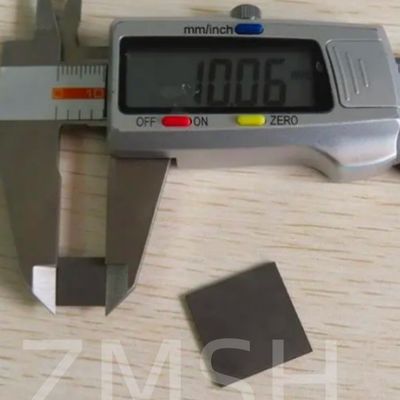

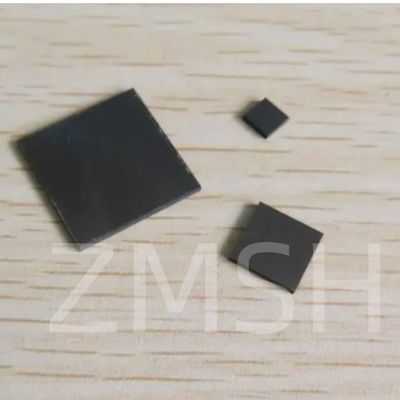

Η εφαρμογήΦωτογραφίες κυψελών SiC 5 × 5 mm και 10 × 10 mm:
Γενικά ερωτήματα:
1.Q: Ποια είναι η διαφορά μεταξύ 3C και 4H-SiC;
Α:Γενικά, το 3C-SiC είναι γνωστό ως σταθερό πολυτύπο χαμηλής θερμοκρασίας, ενώ το 4H και το 6H-SiC είναι γνωστά ως σταθερό πολυτύπο υψηλής θερμοκρασίας.που χρειάζονται σχετικά υψηλή θερμοκρασία και το ποσό των ελαττωμάτων του επιταξιακού στρώματος συσχετίζεται με την αναλογία Cl/Si.
