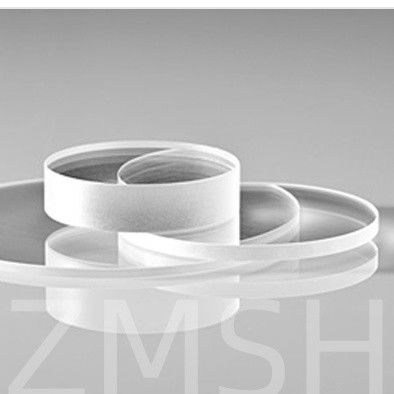

Ζαφείρι Οπτικά Παράθυρα AL2O3 Στρογγυλό Στρογγυλό Χτενίσματος AR Προσαρμογή
Λεπτομέρειες:
Place of Origin: | China |
Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
Χρόνος παράδοσης: | 2-4weeks |
---|---|
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Περιοχή θερμοκρασίας λειτουργίας: | -200°C έως +1000°C | Ανεκτικότητα σε σχήμα: | Προσαρμογή |
---|---|---|---|
Ακατέργαστη επιφάνεια: | Ακατέργαστη επιφάνεια | Υλικό: | 100% συνθετικό ζαφείρι |
Περιοχή θερμοκρασίας λειτουργίας: | -200°C έως +1000°C. | Δείκτης διάθλασης: | 1.77 |
Σκληρότητα: | 9 (βαθμίδα Mohs) | Χρώμα: | Διαφανές |
Επισημαίνω: | Στρογγυλό ορθογώνιο οπτικό παράθυρο από ζαφείρι,Λάμψη οπτικών παραθύρων από ζαφείρι,Προσαρμογή Sapphire Οπτικά παράθυρα |
Περιγραφή προϊόντων
Ζαφείρι Οπτικά Παράθυρα AL2O3 Στρογγυλό Στρογγυλό Χτενίσματος AR Προσαρμογή
Περιγραφή των οπτικών παραθύρων Sapphire:
Τα οπτικά παράθυρα από ζαφείρι είναι ιδανικά για εφαρμογές όπου η υψηλή πίεση, το κενό ή οι διαβρωτικές ατμόσφαιρες είναι μια εξέταση.Τα παράθυρα σαφείρου θα ξεπερνούν όλα τα άλλα οπτικά υλικά σε σκληρά περιβάλλονταΗ Creator Optics μπορεί να κατασκευάσει διάφορα οπτικά παράθυρα ζαφείρι σύμφωνα με ειδικές απαιτήσεις και σχέδια.Όλα αυτά τα σαφείρινα παράθυρα έχουν υψηλής ακρίβειας γυαλισμένες επιφάνειες., ακρίβεια επιφάνειας και παράλληλος.
Ο χαρακτήρας των οπτικών παραθύρων ζαφείρι:
Πεδίο μετάδοσης: 0,15 έως 5,5 μm (UV έως μεσαία IR)
Δείκτης διάθλασης: 1,76 σε 550 nm
Οπτική σαφήνεια: Υψηλή μετάδοση με ελάχιστη απορρόφηση σε ευρύ φάσμα μήκους κύματος
Ποιότητα επιφάνειας: Μπορεί να επιτύχει προδιαγραφές γρατζουνίσματος 10-5 και τραχύτητα επιφάνειας ≤ 0,3 nm RA
Μέγιστη θερμοκρασία λειτουργίας: έως 2030°C
Αντοχή σε θερμικά σοκ: Υψηλή αντοχή σε γρήγορες αλλαγές θερμοκρασίας
Κρυογενής απόδοση: Διατηρεί υψηλή θερμική αγωγιμότητα σε κρυογενείς θερμοκρασίες, ξεπερνώντας το χαλκό
Υψηλή οπτική μετάδοση: καθαρή ορατότητα σε ευρύ φάσμα μήκους κύματος
Εξαιρετική σκληρότητα: Υπερισσότερη αντοχή σε γρατζουνιές και συσκότιση
Θερμική σταθερότητα: λειτουργεί αποτελεσματικά σε ευρύ φάσμα θερμοκρασιών, συμπεριλαμβανομένων των ακραίων συνθηκών
Χημική αδράνεια: Διατηρεί ακεραιότητα σε σκληρά χημικά περιβάλλοντα
Μηχανική αντοχή: υψηλή αντοχή σε πίεση και μηχανική πίεση
Μορφή των οπτικών παραθύρων ζαφείρι:
Διάμετροι | Διάμετρος από 5 mm έως 150 mm, εξατομικευμένο διαθέσιμο |
Δάχος | 0.2mm έως 50mm, εξατομικευμένα διαθέσιμα |
Διάμετρος ανοχής | ±0,05 mm |
Δυνατότητα ανοχής σε πάχος | ±0,05 mm |
Τμήμα των Σαφείρου Παράθυρα | Τρυπές ή γυαλισμένες |
Τσάμφερ | ελάχιστο 0,2 x 45° |
Πλατότητα / ακρίβεια επιφάνειας | λ/4 ανά ίντσα @633nm |
Παράλληλος | 30 δευτερόλεπτα τόξου |
Καθαρότητα επιφάνειας | 20/10 |
Καθαρό άνοιγμα | ≥ 90% |
Επιχρίσεις για τα παράθυρα από σαφείρι | Επικάλυψη αντιαντανάκλασης στο σχεδιασμένο μήκος κύματος, AR, BBAR, διπλό μήκος κύματος AR, ανθεκτική σε ζημιές από λέιζερ AR |

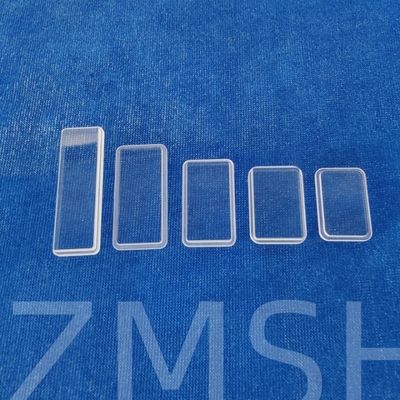

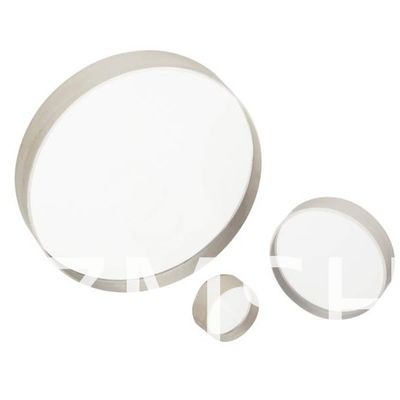

Φυσικές φωτογραφίες από τα οπτικά παράθυρα Sapphire:
Εφαρμογή των οπτικών παραθύρων Sapphire:
1Αεροδιαστημικό: Λόγω της τέλειας αντοχής και αντοχής στη διάβρωση των οπτικών παραθύρων Sapphire, αντοχή σε υψηλές θερμοκρασίες, αλλά και ένα πολύ ευρύ φάσμα φασματικής μετάδοσης,Τα παράθυρα ζαφείρι χρησιμοποιούνται ευρέως σε αεροδιαστημικό εξοπλισμό και όργανα.
2Η αντοχή του σε υψηλές θερμοκρασίες και ο χαμηλός ρυθμός θερμικής επέκτασης του σαφείρου το καθιστούν ένα προστατευτικό παράθυρο για λαμπτήρες υψηλής αντοχής, καθώς και για φανάρια.
3- Εφαρμογές των αναλυτικών οργάνων: Σε πολλές αναλυτικές περιπτώσεις, το αναλύσιμο αέριο ή υγρό είναι εξαιρετικά διαβρωτικό.Sapphire Οπτικά παράθυραείναι απόλυτα ανθεκτικό στη διάβρωση και χρησιμοποιείται ευρέως σε τέτοια αναλυτικά όργανα.Sapphire Οπτικά παράθυραέχει καλή διαπερατότητα από το υπεριώδες στο ευρύ υπέρυθρο φάσμα, γεγονός που το καθιστά ευρύτερα χρησιμοποιημένο στο φάσμα.
4- Εφαρμογές ιατρικών εξοπλισμού: Λόγω της εξαιρετικής αντοχής του,Sapphire Οπτικά παράθυραχρησιμοποιούνται ευρέως σε διάφορες ιατρικές εφαρμογές, όπως ιατρικά όργανα λέιζερ, όργανα αισθητικής λέιζερ και ενδοσκόπια.
5Οπτικές εφαρμογές: Λόγω του ευρέος φάσματος φασμάτων των κρυστάλλων ζαφείρι,Sapphire Οπτικά παράθυραΜπορεί να χρησιμοποιηθεί σε όλα τα είδη των οπτικών εφαρμογών, από υπεριώδες σε υπέρυθρο.Sapphire Οπτικά παράθυραέχουν πλεονέκτημα έναντι των οπτικών παραθύρων άλλων υλικών.
6Εφαρμογές φωτισμού:Sapphire Οπτικά παράθυραέχει καλή αντοχή στη θερμότητα, για φωτισμό πολύ υψηλής φωτεινότητας, είναι ένα καλό προστατευτικό υλικό παραθύρου.
7Ρολόγια και βιομηχανικά όργανα:Sapphire Οπτικά παράθυραθεωρούνται προστατευτικά καλύμματα για ρολόγια ή μετρητές και είναι ανθεκτικά σε γρατζουνιές, ανθεκτικά και μη σπασμένα.
Εικόνα εφαρμογής των οπτικών παραθύρων Sapphire:
Προσαρμογή:
Αυτά τα εξατομικευμένα παράθυρα ζαφείρι μπορούν να επιλεγούν με κρυστάλλους ζαφείρι KY, CZ, HEM, και κόψιμο C, R, A. Οι κύριοι τύποι εξατομικευμένων παραθύρων ζαφείρι είναι οι εξής:
1. Σαφείρινο ορθογώνια παράθυρα
2Ζαφείρι.Διάδρομοι με T-step (γύρω και ορθογώνιο)
3Πλασμένα σε όλες τις επιφάνειες σαφείρινα παράθυρα
4Ζαφείρι.Κωνικά παράθυρα
5Ζαφείρι.σφήκες
6Μικροθυράκια από ζαφείρι
7Μεγάλα ζαφείρινα παράθυρα.
Γενικά ερωτήματα:
1Ε: Ποιο είναι το εύρος μετάδοσης των οπτικών παραθύρων ζαφείρι;
Α:Τα παράθυρα ζαφείρι έχουν εύρος μετάδοσης από περίπου 150 nm (UV) έως 5,5 μικρών (IR), με υψηλή μετάδοση στο ορατό φάσμα (85% έως 90%).
2.Π:Ποια ποιότητα επιφάνειας μπορεί να αναμένεται από τα παράθυρα με ζαφείρι;
Α:Οι προδιαγραφές ποιότητας της επιφάνειας δίνονται συχνά ως αριθμοί γρατζουνιού, όπως 60-40, 40-20 ή 20-10, που υποδεικνύουν το μέγιστο επιτρεπόμενο πλάτος γρατζουνιού και διάμετρο γρατζουνιού.
3Ε: Μπορούν τα παράθυρα να επικαλυφθούν με ζαφείρι για να βελτιωθούν οι επιδόσεις;
Α:Ναι, τα παράθυρα ζαφείρι μπορούν να επικαλυφθούν με αντιαντανεκτικές (AR) επικάλυψεις, υψηλής αντανάκλασης (HR) επικάλυψεις ή άλλες προσαρμοσμένες επικάλυψεις για τη βελτίωση της οπτικής απόδοσης.
