12 ιντσών SiC Wafer Silicon Carbide Wafer 300mm Υπόστρωμα 750±25um 4H-N Τύπος Προσανατολισμός 100 Ερευνητικός βαθμός παραγωγής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
| Πιστοποίηση: | Rohs |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Συσκευασία λεπτομέρειες: | ενιαίο εμπορευματοκιβώτιο γκοφρετών |
| Χρόνος παράδοσης: | 2-4weeks |
| Όροι πληρωμής: | Τ/Τ, |
|
Λεπτομερής ενημέρωση |
|||
| Polytype: | 4H-SiC 6H-SiC | Διάμετρος: | 12 ίντσες 300 χιλιοστά |
|---|---|---|---|
| Διοδηγικότητα: | Τύπος νηομονωτικών | Dopant: | N2 (Αζώτο) V (Βανάνδιο) |
| προσανατολισμός: | Στον άξονα <0001> εκτός του άξονα <0001> εκτός 4° | Αντίσταση: | 0.015 ~ 0,03 ωμ-cm (4H-N) |
| Μικροσωλήνες Δυσσωματικότητα (MPD): | ≤10/cm2 ~ ≤1/cm2 | TTV: | ≤ 25 μm |
| Επισημαίνω: | 4H-N Silicon Carbide πλακίδας,12 ιντσών πλακάκια από καρβίδιο πυριτίου,Πλακέτα από καρβίδιο πυριτίου μήκους 300 mm |
||
Περιγραφή προϊόντων
12 ιντσών σφαιρίδιο SiC σφαιρίδιο Silicon Carbide 300mm 750±25um 4H-N τύπου προσανατολισμός 100 Παραγωγή βαθμός έρευνας
Το αποτύπωμα της πλακέτας SiC 12 ιντσών
Αυτή η πλακέτα 12 ιντσών Silicon Carbide (SiC) έχει σχεδιαστεί για προηγμένες εφαρμογές ημιαγωγών, με διάμετρο 300 mm, πάχος 750±25μm,και με κρυσταλλικό προσανατολισμό τύπου 4H-N με πολυτύπο 4H-SiCΗ πλακέτα παράγεται χρησιμοποιώντας υψηλής ποιότητας τεχνικές κατασκευής για να ανταποκρίνεται στα πρότυπα των ερευνητικών και παραγωγικών περιβάλλοντων.υψηλής θερμοκρασίας, και συσκευές υψηλής συχνότητας, που χρησιμοποιούνται συχνά σε εφαρμογές όπως ηλεκτρικά οχήματα (EV), ηλεκτρονική ισχύος και τεχνολογία RF.Η ανώτερη δομική ακεραιότητα και οι ακριβείς προδιαγραφές των πλακιδίων εξασφαλίζουν υψηλές αποδόσεις στην κατασκευή συσκευών, προσφέροντας βέλτιστες επιδόσεις στην έρευνα και τις βιομηχανικές εφαρμογές.
Διάγραμμα δεδομένων 12 ιντσών SiC wafer
| 1 2χλμ. Σιδηροσφαιρίδιο πυριτίου (SiC) Προδιαγραφή υποστρώματος | |||||
| Αξία | Παραγωγή ZeroMPD Αξία ((Αξία Z) |
Τυποποιημένη παραγωγή Αξία ((Αξία P) |
Αξία ψεύτικη (Τμήμα D) |
||
| Διάμετρος | 3 0 0 mm | ||||
| Δάχος | 4H-N | 750 μm±15 μm | 750 μm±25 μm | ||
| 4H-SI | 750 μm±15 μm | 750 μm±25 μm | |||
| Προσανατολισμός της πλάκας | Εκτός άξονα: 4,0° προς < 1120 > ± 0,5° για 4H-Ν, στον άξονα: < 0001> ± 0,5° για 4H-SI | ||||
| Σφιχτότητα μικροσωλήνων | 4H-N | ≤ 0,4 εκατοστά-2 | ≤ 4cm-2 | ≤ 25 cm-2 | |
| 4H-SI | ≤ 5cm-2 | ≤ 10 cm-2 | ≤ 25 cm-2 | ||
| Αντίσταση | 4H-N | 00,015 έως 0,024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| Πρωτογενής επίπεδος προσανατολισμός | {10-10} ±5,0° | ||||
| Πρωταρχικό επίπεδο μήκος | 4H-N | Α/Χ | |||
| 4H-SI | Σημείο | ||||
| Αποκλεισμός άκρων | 3 χιλιοστά | ||||
| Επικαιροποίηση | ≤ 5 μm/≤ 15 μm/≤ 35 μm/≤ 55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| Ακατέργαστη | Πολωνική Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Τρύπες στην άκρη από υψηλής έντασης φως Έξι πλάκες με υψηλής έντασης φως Πολυτύποι περιοχών με υψηλή ένταση φωτός Εμφανίσεις άνθρακα Η επιφάνεια του πυριτίου γρατζουνίζεται από το φως υψηλής έντασης |
Κανένα Συγκεντρωτική έκταση ≤ 0,05% Κανένα Συγκεντρωτική έκταση ≤ 0,05% Κανένα |
Συγκεντρωτικό μήκος ≤ 20 mm, μονό μήκος ≤ 2 mm Συγκεντρωτική έκταση ≤0,1% Συγκεντρωτική έκταση ≤ 3% Συγκεντρωτική έκταση ≤ 3% Συγκεντρωτικό μήκος ≤ 1 × διάμετρος πλάκας |
|||
| Τσιπάκια με υψηλής έντασης φως | Καμία δεν επιτρέπεται πλάτος και βάθος ≥ 0,2 mm | 7 επιτρέπεται, ≤ 1 mm το καθένα | |||
| (ΤΣΔ)Διάσπαση βίδες πεταλμού | ≤500 εκατοστά-2 | Α/Χ | |||
| (ΔΕΠ)Διατόπιση του επιπέδου βάσης | ≤1000 εκατοστά-2 | Α/Χ | |||
| Sεπιφάνεια iliconΗ μόλυνση από το φως υψηλής έντασης | Κανένα | ||||
| Συσκευή | Κασέτα πολλαπλών πλακιδίων ή δοχείο με μία πλακιδιά | ||||
| Σημειώσεις: | |||||
| 1 Τα όρια ελαττωμάτων ισχύουν για ολόκληρη την επιφάνεια της πλάκας, εκτός από την περιοχή αποκλεισμού της άκρης. Οι γρατσουνιές πρέπει να ελέγχονται μόνο στο πρόσωπο Si. 3 Τα δεδομένα εξάρθρωσης προέρχονται μόνο από τεμαχίδια με χαραγμένα KOH. |
|||||

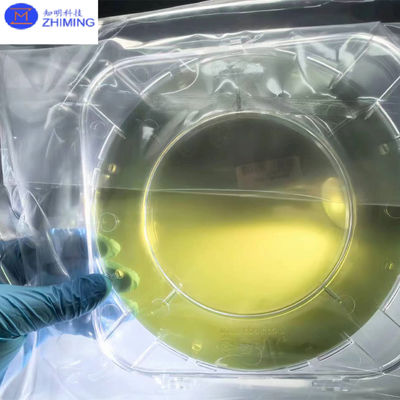

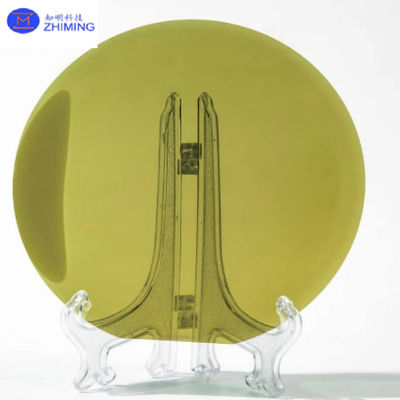

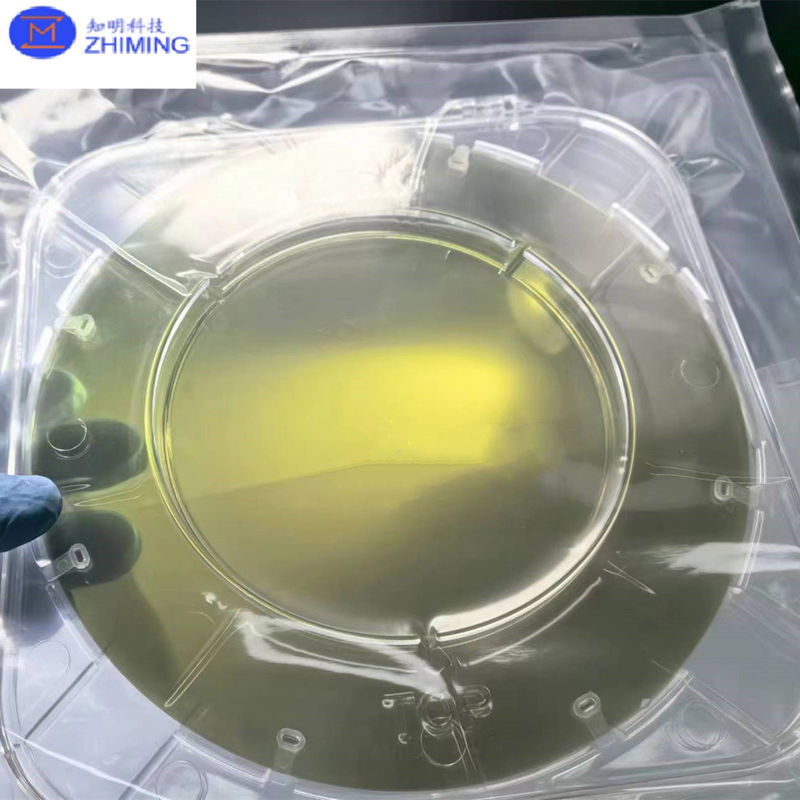

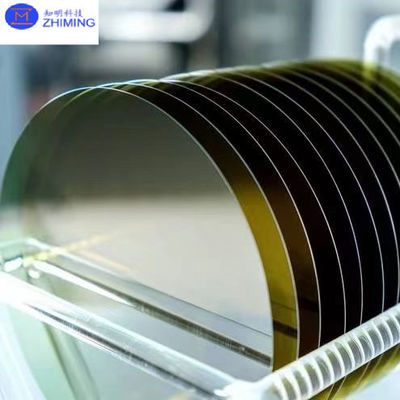

Φωτογραφία από 12 ιντσών πλακέτα SiC.
Οι ιδιότητες της πλακέτας SiC 12 ιντσών
1.Ιδιότητες του SiC:
- Ευρύ εύρος: Το SiC έχει ευρύ εύρος (~ 3,26 eV), επιτρέποντάς του να λειτουργεί σε υψηλότερες τάσεις, θερμοκρασίες και συχνότητες σε σύγκριση με το παραδοσιακό πυρίτιο (Si).
- Υψηλή θερμική αγωγιμότητα: Η θερμική αγωγιμότητα του SiC είναι πολύ υψηλότερη από αυτή του πυριτίου (περίπου 3,7 W/cm·K), καθιστώντας το κατάλληλο για εφαρμογές υψηλής ισχύος όπου η απώλεια θερμότητας είναι κρίσιμη.
- Υψηλή τάση διακοπής: Το SiC μπορεί να αντέξει πολύ υψηλότερες τάσεις (έως και 10 φορές υψηλότερες από το πυρίτιο), καθιστώντας το ιδανικό για ηλεκτρονικά συστήματα ισχύος, όπως τρανζίστορα ισχύος και διόδους.
- Υψηλή κινητικότητα ηλεκτρονίων: Η κινητικότητα των ηλεκτρονίων στο SiC είναι υψηλότερη από ό,τι στο παραδοσιακό πυρίτιο, συμβάλλοντας σε ταχύτερους χρόνους εναλλαγής σε ηλεκτρονικές συσκευές.
2.Μηχανικές ιδιότητες:
- Υψηλή σκληρότητα: Το SiC είναι πολύ σκληρό (καρύδα Mohs 9), γεγονός που συμβάλλει στην αντοχή της στην φθορά, αλλά επίσης καθιστά δύσκολη την επεξεργασία και τη μηχανή.
- Σκληρότητα: Έχει υψηλό μοδίου Young, που σημαίνει ότι είναι πιο άκαμπτο και πιο ανθεκτικό σε σύγκριση με το πυρίτιο, γεγονός που ενισχύει την ανθεκτικότητά του στις συσκευές.
- Σπατάλη: Το SiC είναι πιο εύθραυστο από το πυρίτιο, κάτι που είναι σημαντικό να λαμβάνεται υπόψη κατά την επεξεργασία των πλακών και την κατασκευή συσκευών.
Εφαρμογές των πλακών SiC 12 ιντσών
Τα Wafer SiC 12 ιντσών χρησιμοποιούνται κυρίως σε ηλεκτρονικά υψηλής απόδοσης, συμπεριλαμβανομένων των MOSFET ισχύος, διόδων και IGBT, επιτρέποντας την αποτελεσματική μετατροπή ενέργειας σε βιομηχανίες όπωςηλεκτρικά οχήματα,ανανεώσιμες πηγές ενέργειας, καιβιομηχανικά συστήματα ηλεκτροδότησηςΗ υψηλή θερμική αγωγιμότητα, το ευρύ εύρος ζώνης και η ικανότητά του να αντέχει υψηλές θερμοκρασίες το καθιστούν ιδανικό για εφαρμογέςηλεκτρονικά οχήματα,μετατροπείς ισχύος, καισυστήματα ενέργειας υψηλής ισχύος. Χρήση τουσυσκευές ραδιοσυχνοτήτων υψηλής συχνότηταςκαισυστήματα επικοινωνίας μικροκυμάτωνΕίναι επίσης κρίσιμο για τηλεπικοινωνίες, αεροδιαστημικά και στρατιωτικά συστήματα ραντάρ.
Επιπλέον, οι πλάκες SiC χρησιμοποιούνται σεLED και οπτοηλεκτρονικά, που χρησιμεύουν ως υποστρώματα γιαμπλε και υπεριώδεις LEDΗ ανθεκτικότητα του υλικού σε σκληρά περιβάλλοντα επιτρέπει τη χρήση του σεαισθητήρες υψηλής θερμοκρασίας,ιατροτεχνολογικά προϊόντα, καιδορυφορικά συστήματα ενέργειας. Με τον αυξανόμενο ρόλο της στηνέξυπνα δίκτυα,αποθήκευση ενέργειας, καιδιανομή ισχύοςΤο SiC συμβάλλει στη βελτίωση της αποτελεσματικότητας, της αξιοπιστίας και των επιδόσεων σε ένα ευρύ φάσμα εφαρμογών.
Ερωτήσεις και Απαντήσεις για το 12 ιντσών SiC Wafer
1.Τι είναι ένα 12 ιντσών σφαιρίδιο SiC;
Απάντηση: Ένα πλακάκι SiC 12 ιντσών είναι ένα υπόστρωμα από καρβίδιο του πυριτίου (SiC) με διάμετρο 12 ιντσών, που χρησιμοποιείται κυρίως στη βιομηχανία ημιαγωγών, ειδικά για υψηλής ισχύος, υψηλής θερμοκρασίας,και εφαρμογές υψηλής συχνότηταςΤα υλικά SiC χρησιμοποιούνται ευρέως στα ηλεκτρονικά συστήματα ισχύος, τα ηλεκτρονικά συστήματα αυτοκινήτων και τις συσκευές μετατροπής ενέργειας λόγω των εξαιρετικών ηλεκτρικών, θερμικών και μηχανικών τους ιδιοτήτων.
2.Ποια είναι τα πλεονεκτήματα μιας πλακέτας SiC 12 ιντσών;
Απάντηση: Τα πλεονεκτήματα μιας πλακέτας SiC 12 ιντσών περιλαμβάνουν:
- Σταθερότητα σε υψηλές θερμοκρασίες: Το SiC μπορεί να λειτουργεί σε θερμοκρασίες έως και 600 °C ή υψηλότερες, προσφέροντας καλύτερη απόδοση σε υψηλές θερμοκρασίες από τα παραδοσιακά υλικά πυριτίου.
- Διαχείριση υψηλής ισχύος: Το SiC μπορεί να αντέξει υψηλή τάση και ρεύμα, καθιστώντας το κατάλληλο για εφαρμογές υψηλής ισχύος, όπως η διαχείριση μπαταριών ηλεκτρικών οχημάτων και βιομηχανικές πηγές ενέργειας.
- Υψηλή θερμική αγωγιμότητα: Το SiC έχει σημαντικά υψηλότερη θερμική αγωγιμότητα σε σύγκριση με το πυρίτιο, γεγονός που συμβάλλει στην καλύτερη διάχυση της θερμότητας, βελτιώνοντας την αξιοπιστία και την αποτελεσματικότητα της συσκευής.
