Καλώδια οπτικών ινών ζαφείριος Ανθεκτικές στις υψηλές θερμοκρασίες μονοκρυσταλλικές ίνες Al2O3 για ακραία περιβάλλοντα
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 2 |
---|---|
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Προσανατολισμός κρυστάλλου: | Αξία C ευθυγραμμισμένη | Melting Point: | 2072°C |
---|---|---|---|
Tensile Strength: | 2200 MPa | Laser Damage Threshold: | 1.3 kJ/cm² @ 3μm wavelength |
Επισημαίνω: | Εξαιρετικά περιβάλλοντα Καλώδια οπτικών ινών ζαφείρι,Καλώδια οπτικών ινών από ζαφείρι,Υπερασπιστικά σε θερμοκρασία καλώδια οπτικών ινών από ζαφείρι |
Περιγραφή προϊόντων
Εισαγωγή του προϊόντος

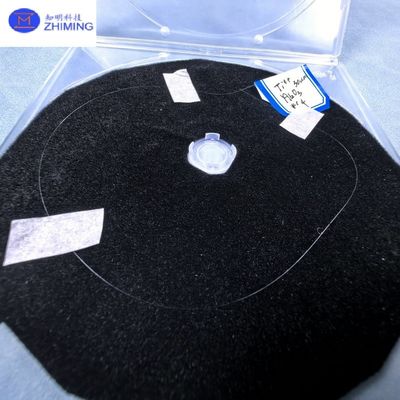

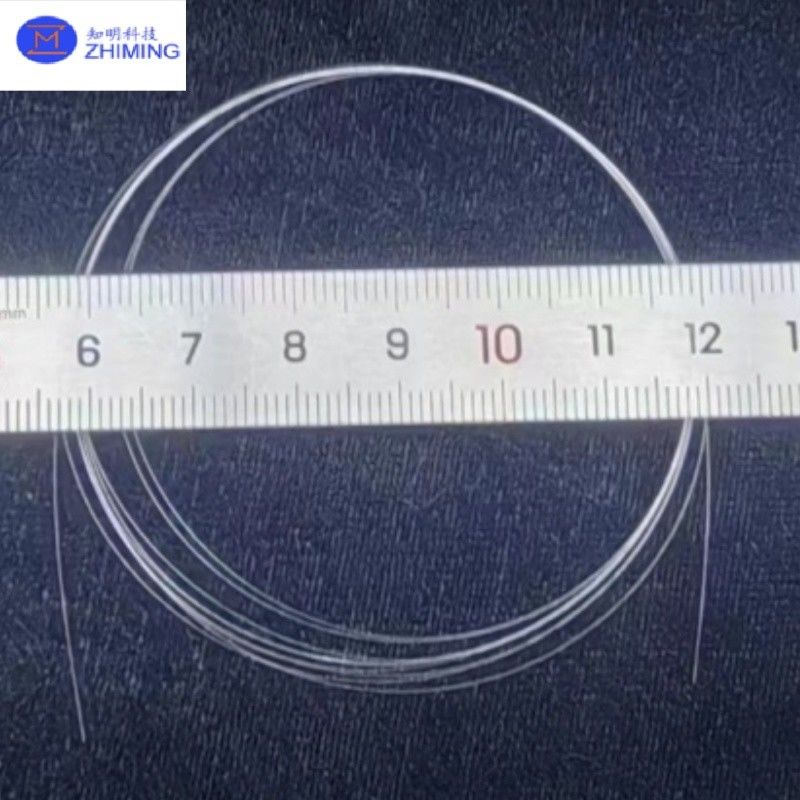

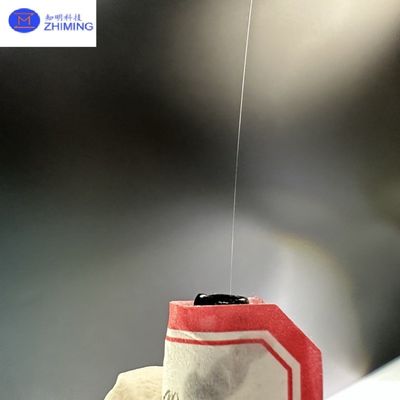

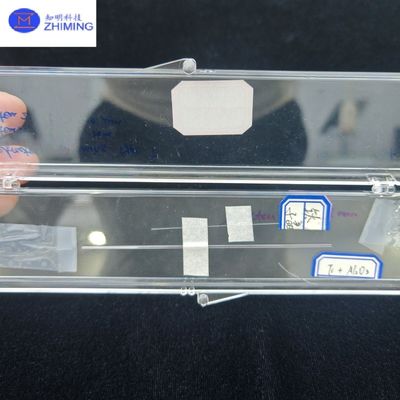

Το ζαφείρι, δηλαδή το μονοκρυσταλλικό οξείδιο του αλουμινίου (Al203), είναι υλικό υψηλής μηχανικής αντοχής, αντοχής σε χημική διάβρωση και καλής θερμικής αγωγιμότητας, με σημείο τήξης έως 2072 °C.Το ZMSH μπορεί να παρέχει οπτικές ίνες ζαφείρι με διάμετρο 75 ~ 500umΟι οπτικές ίνες με κωνικότητα μπορούν να εξασφαλίσουν υψηλότερη ενέργεια μετάδοσης φωτός χωρίς να θυσιάζουν την ευελιξία της οπτικής ινής:για οπτικές ίνες με διάμετρο μεγαλύτερη από 100um, τα μανίκια PTFE ή οι συνδετήρες οπτικών ινών είναι προαιρετικά, και άλλοι τύποι οπτικών ινών είναι προαιρετικοί, όπως οι οπτικές ίνες με ντόπινγκ AI203, YAG και YAG.
Αρχή λειτουργίας της οπτικής ινών σαφείρου
Οι οπτικές ίνες ζαφείρι χρησιμοποιούν τις μοναδικές ιδιότητες του υλικού και τους οπτικούς μηχανισμούς τους για να επιτρέψουν την αποτελεσματική μετάδοση του φωτεινού σήματος σε ακραία περιβάλλοντα.
Υλικό και κατασκευή
Υψηλής καθαρότητας ζαφείρι: λιώνει στους 2072°C, είναι ανθεκτικός στη διάβρωση/ακτινοβολία και αντέχει σε ακραίες θερμοκρασίες (-269°C έως 1900°C).
Κατασκευή LHPG: ίνες που σχηματίζονται με λέιζερ (75 ̇ 500 μm) με αέρα για ελάχιστη οπτική απώλεια.
Οπτικός μηχανισμός
TIR: Υψηλός δείκτης διάθλασης (~1,76) παγιδεύει το πυρήνα φωτός αποτελεσματικά (NA έως 1,4).
Χαμηλή εξασθένιση: 0,5-1,0 dB/m σε κοντινό υπέρυθρο για τη μετάδοση λέιζερ υψηλής ισχύος.
Κύρια πλεονεκτήματα
Μηχανική αντοχή: 2200 MPa αντοχή σε εφελκυσμό, ξεπερνά το πυρίτιο.
Περιβαλλοντική ανθεκτικότητα: Σταθερή στο κενό, στην ακτινοβολία (100 kGy γ-ray) και στην έκθεση σε χημικά.
Προδιαγραφές απόδοσης
Παράμετρος | Προδιαγραφές |
---|---|
Κρυστάλλινος Προσανατολισμός | Αξία C ευθυγραμμισμένη |
Σημείο τήξης | 2072°C |
Δυνατότητα τράβηξης | 2200 MPa |
Οριακό όριο ζημιών από λέιζερ | 1.3 kJ/cm2 @ μήκος κύματος 3μm |
Αριθμητικό άνοιγμα (NA) | 0.45 (300μm ίνες, μήκος 1m) |
Αδυνάμωση | 00,5-1,0 dB/m (περίπου υπέρυθρη ζώνη, ίνες 300μm) |

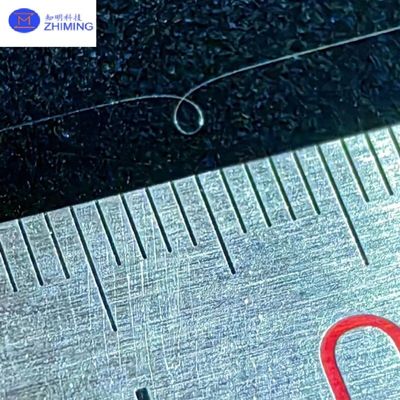

Απώλεια από κάμψη | 3% @ φ3cm βρόχος (100μm ίνες) |
Εφαρμογές
1Υψηλής ταχύτητας βιομηχανική ανίχνευση
-
Παρακολούθηση του επιπέδου των λιωμένων μετάλλων στα λιωτήρια
-
Διαγνωστική καύσης σε πραγματικό χρόνο σε κινητήρες αεριωθούμενων
2Οπτικά Συστήματα Βαθιάς Διαστήματος
-
Ανθεκτικές στη διάβρωση συνδέσεις δεδομένων για τα σκάφη προσγείωσης της Αφροδίτης
-
Διαβίβαση σήματος με ακτινοβολία σε πυρηνικά διαστημικά σκάφη
3Προηγμένες ιατρικές λύσεις
-
Χειρουργικά ανιχνευτές για την αφαίρεση με λέιζερ υψηλής ισχύος
-
Συσκευές πολυ-ειδικής απεικόνισης για μικροενδοσκόπια
4- Επιστημονική έρευνα
-
Διαγνωστική πλάσματος σε αντιδραστήρες σύντηξης
-
Φασματική ανάλυση in situ υπό υπερυψηλή πίεση (εφαρμογές DAC)
Ερωτήσεις και απαντήσεις
Ερώτηση 1: Βασικά πλεονεκτήματα έναντι των ινών πυριτίου;
Α: Λειτουργεί συνεχώς σε θερμοκρασία 1600 °C για 500+ ώρες (έναντι του ορίου των 400 °C/1hr του πυριτίου) με 10 φορές υψηλότερη αντοχή στην ακτινοβολία, καθιστώντας το ιδανικό για πυρηνικές / διαστημικές εφαρμογές.
Ε2: Πώς αντιμετωπίζεται η εύθραυσση του ζαφείριου;
Α: Ιδιωτική τεχνολογία διασύνδεσης με κλίση χαρακτηριστικά:
-
στρώμα αντίστασης από κράμα τιτανίου (προλαμβάνει τις απώλειες μικροπλέγματος)
-
Λάμψη επιφάνειας σε νανοκλίμακα (πυκνότητα ελαττώματος < 0,1/cm2)
