6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα

6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity: 1
Τιμή: undetermined
Packaging Details: foamed plastic+carton
Delivery Time: 4weeks
Payment Terms: T/T
Δυνατότητα προσφοράς: 1pcs/month
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Τύπος προϊόντος: Μονοκρυστάλλιο SiC επιταξιακή πλάκα (σύνθετο υπόστρωμα) Wafer Size: 6 inches (150 mm)
Τύπος υποστρωμάτων: Πολυκρυσταλλικό σύνθετο SiC Crystal Structure: 4H-SiC or 6H-SiC Single Crystal
Επισημαίνω:

6-ιντσών Silicon Carbide Wafer

,

Μοναδική κυψέλη από καρβίδιο του πυριτίου

Περιγραφή προϊόντων

Το 6 ιντσών Conductive Single-Crystal SiC σε πολυκρυσταλλικό σύνθετο υπόστρωμα SiC





Σύνοψη του 6 ιντσών Conductive Single-Crystal SiC σε πολυκρυσταλλικό σύνθετο υπόστρωμα SiCε



Η6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα 06 ιντσών αγωγός μονοκρυστάλλων SiC σε πολυκρυστάλλιοΤο σύνθετο υπόστρωμα γραμμής SiC είναι ένας νέος τύπος δομής υποστρώματος ημιαγωγών.



Ο πυρήνας του έγκειται στη σύνδεση ή την επιτακτική ανάπτυξη ενός μονοκρυσταλλικού αγωγού λεπτού φιλμ SiC σε ένα πολυκρυσταλλικό υπόστρωμα καρβιδίου του πυριτίου (SiC).Η δομή του συνδυάζει τις υψηλές επιδόσεις του μονοκρυσταλλικού SiC (όπως η υψηλή κινητικότητα φορέα και η χαμηλή πυκνότητα ελαττωμάτων) με τα χαμηλά κόστη και τα μεγάλα πλεονεκτήματα των πολυκρυσταλλικών υπόστρωτων SiC.



Είναι κατάλληλο για την κατασκευή συσκευών υψηλής ισχύος και υψηλής συχνότητας και είναι ιδιαίτερα ανταγωνιστικό σε οικονομικά αποδοτικές εφαρμογές.Τα πολυκρυσταλλικά υπόστρωμα SiC παρασκευάζονται μέσω διαδικασιών συγκόλλησης, το οποίο μειώνει το κόστος και επιτρέπει μεγαλύτερα μεγέθη (όπως 6 ίντσες), αλλά η κρυστάλλινη ποιότητά τους είναι φτωχότερη και δεν είναι κατάλληλη για συσκευές υψηλών επιδόσεων απευθείας.



Πίνακας χαρακτηριστικών, τεχνικά χαρακτηριστικά και πλεονεκτήματαΤο 6 ιντσών Conductive Single-Crystal SiC σε πολυκρυσταλλικό σύνθετο υπόστρωμα SiC



Πίνακας χαρακτηριστικών



Άρθρο Προδιαγραφές
Τύπος προϊόντος Μονοκρυστάλλιο SiC επιταξιακή πλάκα (σύνθετο υπόστρωμα)
Μέγεθος πλάκας 6 ίντσες (150 mm)
Τύπος υποστρώματος Πολυκρυσταλλικό σύνθετο SiC
Δάχος υποστρώματος 400·600 μm
Αντίσταση υποστρώματος < 0,02 Ω·cm (Κατευθυντικός τύπος)
Πολυκρυσταλλικό μέγεθος κόκκους 50·200 μm
Δάχος επιταξιακής στρώσης 5·15 μm (προσαρμόσιμα)
Τύπος ντόπινγκ επιταξιακής στρώσης Τύπος N / Τύπος P
Συγκέντρωση φορέα (Epi) 1 × 1015 1 × 1019 cm-3 (προαιρετικό)
Επεταξιακή τραχύτητα της επιφάνειας < 1 nm (AFM, 5 μm × 5 μm)
Προσανατολισμός επιφάνειας 4° εκτός άξονα (4H-SiC) ή προαιρετικά
Κρυστάλλινη δομή 4H-SiC ή 6H-SiC μονοκρυστάλλιο
Δυσσωρευτική διαταραχή της βίδας νήματος (TSD) < 5 × 104 cm−2
Δυσσωματικότητα εκτόξευσης βασικού επιπέδου (BPD) < 5 × 103 cm−2
Μορφολογία βήματος-ροής Καθαρό και Κανονικό
Επεξεργασία επιφάνειας Λάμψη (ετοιμασμένη για επιίπιο)
Συσκευή Περιεκτικότητας κατά βάρος σε υδροξείδιο



Τεχνικά χαρακτηριστικά και πλεονεκτήματα



Υψηλή αγωγιμότητα:

Τα μονοκρυστάλλια SiC φιλμ επιτυγχάνουν χαμηλή αντίσταση (<10−3 Ω·cm) μέσω ντόπινγκ (π.χ. ντόπινγκ αζώτου για n-τύπο), εκπληρώνοντας τις απαιτήσεις χαμηλής απώλειας για συσκευές ισχύος.



Υψηλή θερμική αγωγιμότητα:

Το SiC έχει θερμική αγωγιμότητα τριπλάσια από αυτή του πυριτίου, επιτρέποντας αποτελεσματική διάχυση θερμότητας κατάλληλη για περιβάλλοντα υψηλής θερμοκρασίας, όπως οι μετατροπείς ηλεκτρικών οχημάτων.



Χαρακτηριστικά υψηλής συχνότητας:

Η υψηλή κινητικότητα ηλεκτρονίων του μονοκρυσταλλικού SiC υποστηρίζει τη διασύνδεση υψηλής συχνότητας, συμπεριλαμβανομένων των συσκευών 5G RF.



Μείωση του κόστους μέσω πολυκρυσταλλικών υπόστρωτων:

Τα πολυκρυσταλλικά υποστρώματα SiC παράγονται με συγκόλληση σκόνης, το κόστος τους είναι μόνο περίπου 1/5 έως 1/3 των μονοκρυσταλλικών υποστρώσεων και είναι κλιμακώσιμα σε μεγέθη 6 ιντσών ή μεγαλύτερα.



Τεχνολογία ετερογενούς σύνδεσης:

Οι διαδικασίες σύνδεσης υψηλής θερμοκρασίας και υψηλής πίεσης επιτυγχάνουν σύνδεση ατομικού επιπέδου μεταξύ μονοκρυσταλλικού SiC και των διεπαφών πολυκρυσταλλικού υπόστρου,αποφυγή ελαττωμάτων που είναι κοινά στην παραδοσιακή επιταξιακή ανάπτυξη.



Βελτιωμένη μηχανική αντοχή:

Η υψηλή αντοχή των πολυκρυσταλλικών υπόστρωτων αντισταθμίζει την εύθραυστη κατάσταση του μονοκρυσταλλικού SiC, ενισχύοντας την αξιοπιστία της συσκευής.

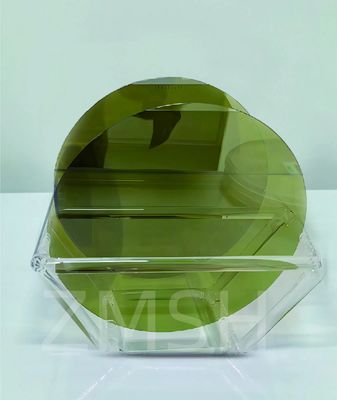

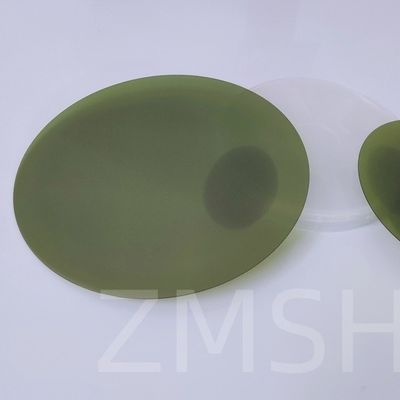

Εμφάνιση φυσικής εικόνας

6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα 16 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα 2





Διαδικασία κατασκευής του μονοκρυσταλλικού SiC 6 ιντσών σε πολυκρυσταλλικό σύνθετο υπόστρωμα SiC





Προετοιμασία πολυκρυσταλλικού υποστρώματος SiC:

Η σκόνη καρβιδίου του πυριτίου σχηματίζεται σε πολυκρυσταλλικά υπόστρωμα (~ 6 ίντσες) μέσω συμπύκνωσης υψηλής θερμοκρασίας.



Μεγέθυνση μονοκρυσταλλικής ταινίας SiC:

Τα μονοκρυσταλλικά στρώματα SiC καλλιεργούνται επιταξιακά στο πολυκρυσταλλικό υπόστρωμα χρησιμοποιώντας χημική εναπόθεση ατμών (CVD) ή φυσική μεταφορά ατμών (PVT).



Τεχνολογία σύνδεσης:

Η σύνδεση σε ατομικό επίπεδο σε μονοκρυσταλλικές και πολυκρυσταλλικές διεπαφές επιτυγχάνεται μέσω σύνδεσης μετάλλων (π.χ. ασημένια πάστα) ή άμεσης σύνδεσης (DBE).



Επεξεργασία αναψύξης:

Η αναψύξη υψηλής θερμοκρασίας βελτιστοποιεί την ποιότητα της διεπαφής και μειώνει την αντίσταση στην επαφή.

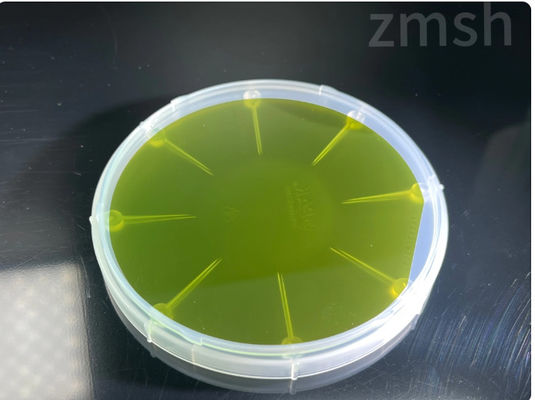

Βασικοί τομείς εφαρμογήςτο 6 ιντσών Conductive Single-Crystal SiC σε πολυκρυσταλλικό σύνθετο υπόστρωμα SiC





6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα 3

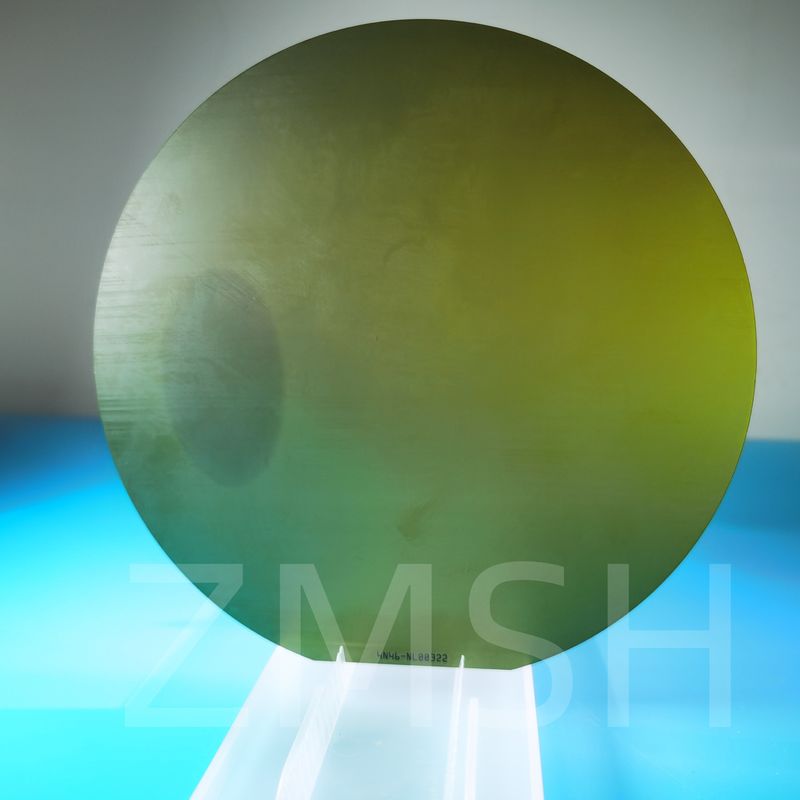

Οχήματα νέας ενέργειας

- Κύρια μετατροπείς: Τα μονοκρυστάλλια SiC MOSFET βελτιώνουν την απόδοση του μετατροπέα (μείωση των απωλειών κατά 5% έως 10%) και μειώνουν το μέγεθος και το βάρος. - Ενσωματωμένοι φορτιστές (OBC):Χαρακτηριστικά διακόπτη υψηλής συχνότητας συντομεύουν τους χρόνους φόρτισης και υποστηρίζουν πλατφόρμες υψηλής τάσης 800V.











6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα 4

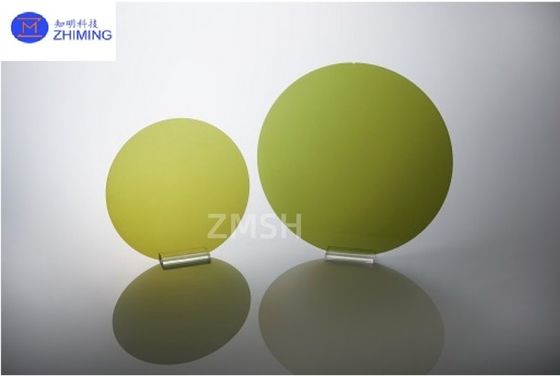

Βιομηχανική τροφοδοσία ενέργειας και φωτοβολταϊκή ενέργεια

- Μετατροπείς υψηλής συχνότητας: επίτευξη υψηλότερης απόδοσης μετατροπής (> 98%) στα φωτοβολταϊκά συστήματα, μειώνοντας το συνολικό κόστος του συστήματος.

- Έξυπνα δίκτυα: Μείωση των ενεργειακών απωλειών στις μονάδες μεταφοράς συνεχούς ρεύματος υψηλής τάσης (HVDC).

















6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα 5



Αεροδιαστημική και Άμυνα

- Συσκευές που είναι ανθεκτικές στις ακτινοβολίες: Η αντοχή σε ακτινοβολία των μονοκρυστάλλων SiC ̇ ταιριάζει στις δορυφορικές μονάδες διαχείρισης ισχύος.

- Αισθητήρες κινητήρα: Η ανοχή σε υψηλές θερμοκρασίες (> 300°C) απλοποιεί τον σχεδιασμό του συστήματος ψύξης.











6 ιντσών μονοκρυσταλλικό SIC σε πολυκρυσταλλικό SIC σύνθετο υπόστρωμα 6



ΑΡ και Επικοινωνίες

- 5G συσκευές χιλιοστών κυμάτων: οι μονάχυσταλλικές συσκευές GaN HEMT που βασίζονται σε SiC παρέχουν υψηλής συχνότητας και υψηλής ισχύος.

- Τηλεπικοινωνίες μέσω δορυφόρου: Πολυκρυσταλλικά υπόστρωμα, αντοχή σε δονήσεις, προσαρμογή σε σκληρά διαστημικά περιβάλλοντα.









Ερωτήσεις και απαντήσεις



Ε:Πόσο αγωγό είναι ένα 6 ιντσών αγωγό μονοκρυστάλλιο SiC σε ένα πολυκρυσταλλικό σύνθετο υπόστρωμα SiC;



Α:Πηγή αγωγιμότητας: Η αγωγιμότητα του μονοκρυσταλλικού SiC επιτυγχάνεται κυρίως με ντόπινγκ με άλλα στοιχεία (όπως άζωτο ή αλουμίνιο).που οδηγούν σε διαφορετικές ηλεκτρικές αγωγιμότητες και συγκεντρώσεις φορέα.



Επίδραση του πολυκρυσταλλικού SiC: Το πολυκρυσταλλικό SiC συνήθως παρουσιάζει χαμηλότερη αγωγιμότητα λόγω ελαττωμάτων πλέγματος και διακοπών που επηρεάζουν τις αγωγικές του ιδιότητες.σε σύνθετο υπόστρωμα, το πολυκρυσταλλικό τμήμα μπορεί να έχει κάποια ανασταλτική επίδραση στη συνολική αγωγιμότητα.



Πλεονεκτήματα της σύνθετης δομής:Ο συνδυασμός του μονοκρυσταλλικού SiC με το πολυκρυσταλλικό SiC μπορεί να βελτιώσει τη συνολική αντοχή σε υψηλές θερμοκρασίες και τη μηχανική αντοχή του υλικού, ενώ παράλληλα επιτυγχάνεται η επιθυμητή αγωγιμότητα μέσω βελτιστοποιημένου σχεδιασμού σε ορισμένες εφαρμογές.



Πιθανές εφαρμογές: This composite structure is often used in high-power electronic devices and high-temperature environments because its excellent thermal and electrical conductivity make it suitable for operation under extreme conditions.
