Δύο πλευρές βερνίτισης EFG για λάιζερ και οπτικά συστήματα
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | ZMSH |
Πιστοποίηση: | ROHS |
Πληρωμής & Αποστολής Όροι:
Χρόνος παράδοσης: | 2-4weeks |
---|---|
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Χημικός τύπος:: | Al2O3 (οξείδιο του αλουμινίου) | Σκληρότητα:: | 9 Moh's |
---|---|---|---|
Σημείο τήξης:: | 2053°C (3727°F) | Πληθυσμός (g/cm3):: | 3.97 |
Πεδίο μεταφοράς:: | 190 nm έως 5 μικρών | Η αναλογία Poisson:: | 0.27 προς 0.30 |
Διάσταση ανοχής:: | ± 0,01-0,10 mm | Διάκριση πάχους:: | ± 0,10 mm ή προσαρμοσμένο |
Περιγραφή προϊόντων
Δύο πλευρές βερνίτισης EFG για λάιζερ και οπτικά συστήματα
Σύνοψη
Οι σωλήνες ζαφείριου που κατασκευάζονται με τη μέθοδο EFG (Edge-defined Film-fed Growth) και γυαλίζονται και στα δύο άκρα αναδεικνύονται ως βασικό συστατικό σε προηγμένα συστήματα λέιζερ και οπτικών.Γνωστοί για την εξαιρετική αντοχή τουςΟι σαφείρινοι σωλήνες EFG είναι πλέον η επιλογή των μηχανικών και των σχεδιαστών που χρειάζονται διαφανή υλικά υψηλών επιδόσεων.Αυτοί οι σωλήνες προσφέρουν ένα μοναδικό συνδυασμό μηχανικής σκληρότηταςΗ τεχνολογία αυτή έχει ως στόχο να βελτιώσει τη διαφάνεια και τη διαφάνεια του ευρέος φάσματος, καθιστώντας τους ιδανικούς για εφαρμογές που κυμαίνονται από λέιζερ υψηλής ισχύος έως θάλαμους επεξεργασίας ημιαγωγών.Εξερευνούμε τα χαρακτηριστικά, τα οφέλη και τις πραγματικές χρήσεις των διπλών πλευρών γυαλισμένων σαφείρινων σωλήνων EFG.
Οι Ιδιαιτερότητες του Σαφείρου
Το ζαφείρι (μονοκρυσταλλικό οξείδιο αλουμινίου, Al2O3) είναι ένα από τα σκληρότερα και πιο χημικά σταθερά υλικά που διατίθενται για οπτικά εξαρτήματα.Όταν κατασκευάζεται σε σωλήνα με τη μέθοδο EFG και στη συνέχεια γυαλίζεται με διπλό άκρο, αποκτά ένα σύνολο ιδιοτήτων ιδιαίτερα κατάλληλων για βιομηχανικές και επιστημονικές εφαρμογές υψηλής ακρίβειας.
1Εξαιρετική σκληρότητα
Το ζαφείρι κατατάσσεται στην 9η θέση στην κλίμακα σκληρότητας του Μος, δεύτερο μόνο μετά το διαμάντι.Αυτή η εξαιρετική σκληρότητα εξασφαλίζει ότι οι σωλήνες ζαφείρι είναι ανθεκτικοί σε γρατζουνιές και διατηρούν την ακεραιότητα της επιφάνειάς τους ακόμη και κάτω από μηχανική φθορά.
2Υψηλή οπτική διαφάνεια
Οι σαφείρινοι σωλήνες EFG προσφέρουν εξαιρετική διαπερατότητα σε ένα ευρύ φάσμα φασματικού φάσματος, από το βαθύ υπεριώδες (περίπου 150 nm) έως το μεσαίο υπέρυθρο (έως 5,5 μm).Αυτή η ευρεία σαφήνεια του φάσματος τους καθιστά κατάλληλους για διάφορες οπτικές και εφαρμογές που βασίζονται σε λέιζερ.
3Ανθεκτικότητα σε υψηλές θερμοκρασίες
Το ζαφείρι μπορεί να αντέξει θερμοκρασίες έως και 2000 °C σε περιβάλλον κενού, καθιστώντας το ένα από τα καλύτερα υλικά για λέιζερ υψηλής θερμοκρασίας και οπτικά συστήματα.
4Εξαιρετική χημική σταθερότητα
Το ζαφείρι είναι χημικά αδρανές και αντιστέκεται στη διάβρωση από τα περισσότερα οξέα, αλκαλικά και διαλύτες, συμπεριλαμβανομένου του υδροφθοριούχου οξέος και των περιβάλλοντων πλάσματος.Γι' αυτό είναι η κορυφαία επιλογή στην κατασκευή ημιαγωγών..
5Ανώτερη θερμική αγωγιμότητα.
Σε σύγκριση με τα περισσότερα οπτικά γυαλιά, το ζαφείρι έχει καλύτερη θερμική αγωγιμότητα, εξασφαλίζοντας αποτελεσματική διάχυση θερμότητας σε συστήματα υψηλής ισχύος.
6Οπτική επιφάνεια (διπλή πλευρά)
Η διπλής όψης γυάλισμα βελτιώνει τόσο την σαφήνεια και την επίπεδη, μειώνει τη διάσπαρση, και επιτρέπει την ακριβή ενσωμάτωση με σφραγίσματα ή συστήματα σύνδεσης.Βελτιώνει επίσης το όριο ζημίας που προκαλείται από λέιζερ (LIDT) για τις οπτικές υψηλής ισχύος.
Εφαρμογές του σωλήνα ζαφείριου
Ο μοναδικός συνδυασμός των οπτικών και μηχανικών ιδιοτήτων δίνει στους σωλήνες ζαφείρι ένα πλεονέκτημα σε μια σειρά βιομηχανιών.
1Συστήματα λέιζερ
Οι σωλήνες ζαφείρι EFG χρησιμοποιούνται σε συστήματα παράδοσης ακτίνων λέιζερ, ειδικά για λέιζερ υψηλής ισχύος, όπως λέιζερ ινών, λέιζερ CO2 και λέιζερ στερεής κατάστασης.Η διαφάνεια και η αντοχή τους σε ζημιές επιτρέπουν σταθερή και ακριβή μετάδοση δέσμης σε σκληρά περιβάλλοντα λειτουργίας.
-
Προστατευτικά παράθυρα: Στα συστήματα συγκόλλησης ή κοπής με λέιζερ, οι σωλήνες ζαφείρου μπορούν να χρησιμεύσουν ως προστατευτικά μανίκια για φακούς και αισθητήρες.
-
Διάδρομοι ψύξης: Στα συστήματα λέιζερ διόδων, μπορούν να χρησιμεύσουν ως διαφανείς αγωγοί για την ροή ψυκτικού υγρού, συνδυάζοντας οπτική παρακολούθηση με θερμική ρύθμιση.
2Οπτικά όργανα
Οι σωλήνες ζαφείρι χρησιμοποιούνται συχνά σε οπτικές εγκαταστάσεις υψηλής ακρίβειας που απαιτούν μακροχρόνια σταθερότητα και σαφήνεια υπό περιβαλλοντική πίεση.
-
Φασματοσκοπία και αισθητήρα: Αυτοί οι σωλήνες είναι ιδανικοί σε φασματομετρητές Ραμάν ή συστήματα ανίχνευσης φθορισμού όπου είναι απαραίτητη η υψηλή οπτική σαφήνεια.
-
Οπτικές ίνες και οδηγίες φωτός: Οι γυαλισμένοι σωλήνες ζαφείρι μπορούν να λειτουργήσουν ως σωλήνες φωτός σε συναθροίσεις οπτικών ινών ή ως μανδύες ευθυγράμμισης για οπτικούς συνδετήρες.
3Εξοπλισμός ημιαγωγών
Η βιομηχανία ημιαγωγών απαιτεί υλικά που αντέχουν σε αντιδραστικά αέρια και υψηλές θερμοκρασίες.
-
Κουβέρνες αντιδραστήρα CVD/MOCVD: Ως μέρος των συστατικών που αντιμετωπίζουν το πλάσμα, αντιστέκονται στην χαρακτική και την παραγωγή σωματιδίων.
-
Παρατηρητικά παράθυρα: οι σωλήνες σαφείρου EFG χρησιμεύουν ως διαφανείς γυαλιά ορατότητας για οπτική παρακολούθηση εντός των θαλάμων κενού.
4Ιατρικές και βιοεπιστήμες
Στις επιστήμες της ζωής, η βιοσυμβατότητα του ζαφείριου και οι οπτικές του ιδιότητες το καθιστούν κατάλληλο για εξειδικευμένες συσκευές:
-
Κύτταρα ροής σε HPLC: Οι σωλήνες σαφείρου χρησιμοποιούνται σε χρωματογραφία υγρού υψηλής πίεσης όπου η χημική αντοχή και η διαφάνεια είναι κρίσιμες.
-
Ενδοσκοπικά όργανα: Η αντοχή τους στις γρατζουνιές και η σαφήνεια τους επιτρέπουν απεικόνιση υψηλής ευκρίνειας στην ιατρική διάγνωση.
5Αεροδιαστημική και Άμυνα
Οι σωλήνες ζαφείρι χρησιμοποιούνται σε σκληρά αεροδιαστημικά περιβάλλοντα, όπως:
-
Οπτικοί θόλοι πυραύλων: Λόγω της αντοχής και της θερμικής αντοχής τους.
-
Προστασία αισθητήρων: Για την προστασία των οπτικών αισθητήρων από άμμο, άνεμο και θερμικό σοκ.
Αληθινές φωτογραφίες προϊόντων και γνώσεις για την κατασκευή

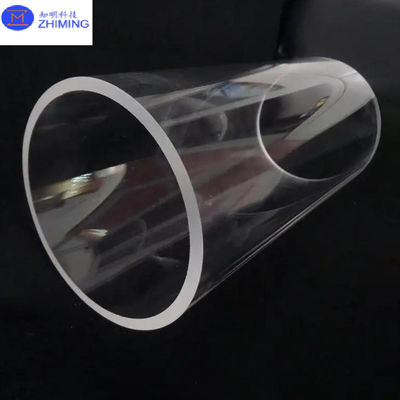

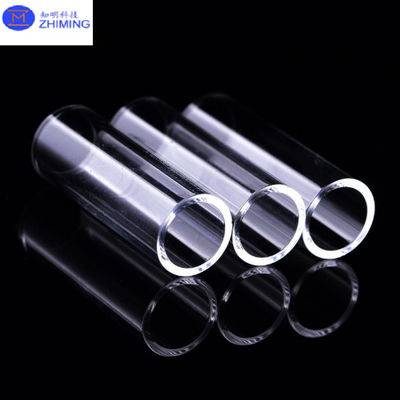

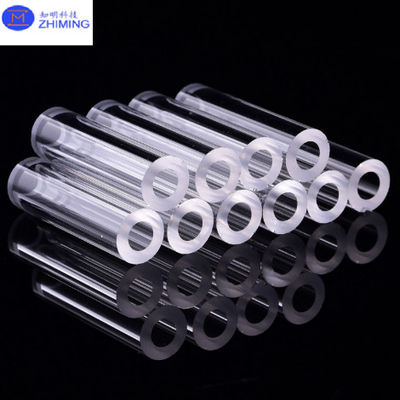

Στην παραπάνω εικόνα, μπορείτε να δείτε μια σειρά από υψηλής καθαρότητας σαφείρινα σωλήνες EFG που έχουν γυαλιστεί σε οπτικά πρότυπα και στα δύο άκρα.
Οι σωλήνες δείχνουν:
-
Τέλεια κυλινδρική συμμετρία: εξασφαλίζει συνεπή διάδοση της δέσμης και μηχανική προσαρμογή.
-
Ομοιόμορφη εσωτερική και εξωτερική διάμετρος: Επιτρέπει την ακριβή ευθυγράμμιση σε οπτικές συγκροτήσεις ή δοχεία πίεσης.
-
Κρυστάλλινη διαύγεια: τονίζει την ποιότητα τόσο της πρώτης ύλης όσο και της τεχνικής γυάλωσης.
Επιλογές προσαρμογής:
-
Εξωτερική διάμετρος: Συνήθως από 3 mm έως 100 mm.
-
Δάχος τοίχου: από 0,5 mm έως 10 mm.
-
Διάστημα: Μέχρι 300 mm ή περισσότερο κατόπιν αιτήματος.
-
Προσανατολισμός: τυχαίος ή καθορισμένος (άξονας C, άξονας A κλπ.) για εφαρμογές ευαίσθητες στην διπλή αμβλυσματικότητα.
Κατηγορία γυάλωσης:
-
Μέχρι Ra ≤ 0,3 μm τραχύτητα επιφάνειας.
-
Η οπτική γυάλωση και στις δύο πλευρές εξασφαλίζει ελάχιστη διάσπαση του φωτός.
Γιατί να επιλέξετε διπλά γυαλισμένους σαφείριους σωλήνες EFG;
Η μέθοδος EFG επιτρέπει την άμεση ανάπτυξη κούφων σωλήνων, εξαλείφοντας τα απόβλητα και επιτρέποντας αυστηρότερο έλεγχο των διαστάσεων.Αυτή η προσέγγιση κατασκευής εγγυάται μέρη υψηλής απόδοσης με:
-
Η οικονομική απόδοση για μαζική παραγωγή.
-
Επαναληψιμότητα για συνεπή ολοκλήρωση συστήματος.
-
Μακροζωία ακόμα και στα πιο δύσκολα περιβάλλοντα.
Σε σύγκριση με τα παραδοσιακά γυάλινα ή κουάρτς σωλήνες,Το ζαφείρι όχι μόνο υπερισχύει στην αντοχή και την αντοχή, αλλά προσφέρει επίσης ανώτερες οπτικές και θερμικές ιδιότητες που δικαιολογούν τη χρήση του σε εφαρμογές κρίσιμης σημασίας.
Συμπεράσματα
Οι σαφείρινοι σωλήνες EFG με διπλή γυάλωση αποτελούν το αποκορύφωμα της μηχανικής υλικών για σύγχρονες εφαρμογές λέιζερ και οπτικής.θερμική αντίστασηΑν αναπτύσσετε ένα προηγμένο σύστημα λέιζερ, θα πρέπει να το χρησιμοποιήσετε για να χρησιμοποιήσετε το λέιζερ.κατασκευή ευαίσθητων επιστημονικών οργάνων, ή κατασκευαστικά στοιχεία για αεροδιαστημικά περιβάλλοντα, οι σωλήνες ζαφείρι είναι μια αξιόπιστη και προοδευτική επιλογή.
Για εξατομικευμένα μεγέθη, επιλογές επίστρωσης και χονδρικές τιμές, μη διστάσετε να επικοινωνήσετε με την τεχνική ομάδα πωλήσεων μας.
Ερωτήσεις και απαντήσεις
Ε: Τι είναι ένας σωλήνας από ζαφείρι και για ποιο σκοπό χρησιμοποιείται;
Α:Ο σωλήνας ζαφείρι είναι ένα κυλινδρικό κατασκευαστικό στοιχείο από συνθετικό ζαφείρι (μονοκρυσταλλικό οξείδιο του αλουμινίου, Al2O3), γνωστό για την εξαιρετική σκληρότητά του, την υψηλή οπτική σαφήνεια,και ανθεκτικότητα στη θερμότητα και τα χημικάΟι σωλήνες ζαφείριου χρησιμοποιούνται συνήθως σε συστήματα λέιζερ, οπτικά όργανα, εξοπλισμό επεξεργασίας ημιαγωγών και ιατρικές συσκευές.καθώς και την αντοχή τους σε ακραία περιβάλλοντα, τους καθιστούν ιδανικούς για εφαρμογές υψηλής ακρίβειας και υψηλής έντασης.
