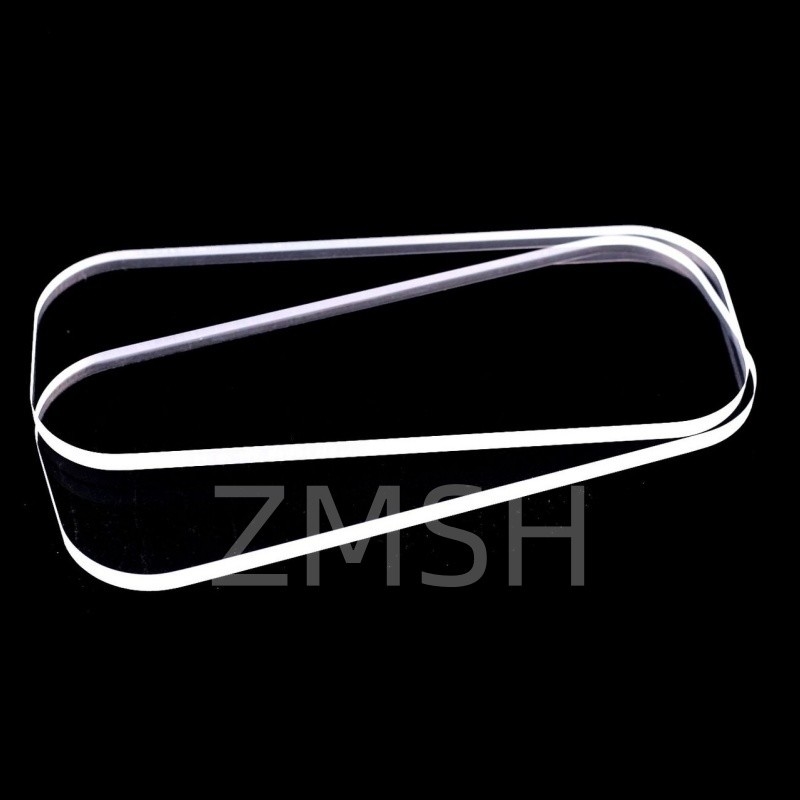

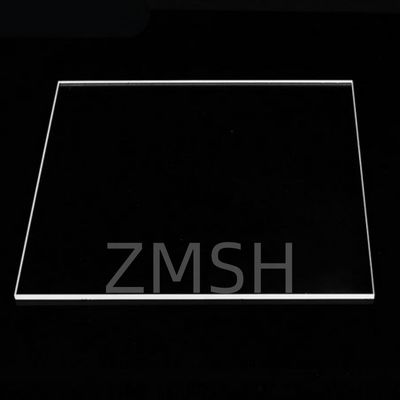

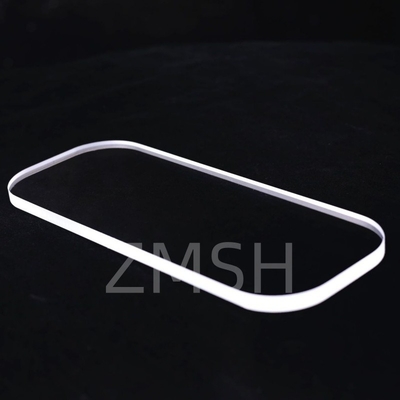

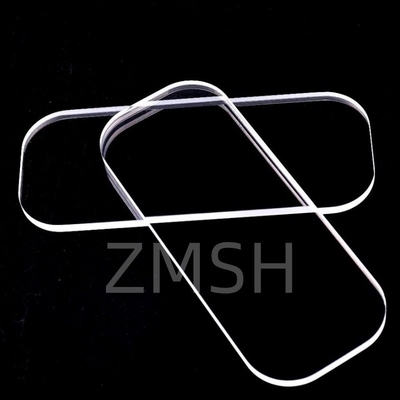

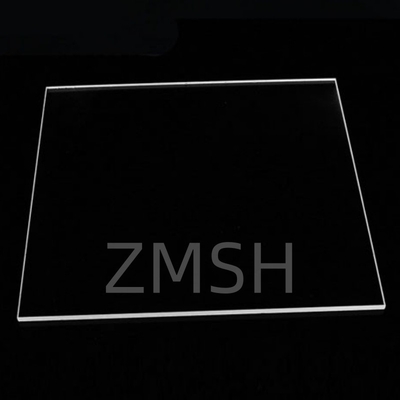

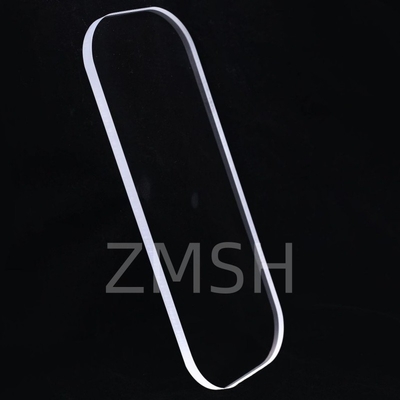

Παράθυρο από γυαλί χαλαζία UV Fused Silica Οπτικό Viewport Προσαρμοσμένο Μέγεθος Διαθέσιμη Επίστρωση

Παράθυρο από Γυαλί Χαλαζία | Οπτικό Παρατηρητήριο από Σύντηξη UV Πυριτίου | Διαθέσιμο Προσαρμοσμένο Μέγεθος & Επίστρωση

Επισκόπηση

Τα παράθυρα από γυαλί χαλαζία, γνωστά και ως παράθυρα από συντηγμένο πυρίτιο ή οπτικά παράθυρα χαλαζία, είναι εξαρτήματα ακριβείας επίπεδα κατασκευασμένα από διοξείδιο του πυριτίου υψηλής καθαρότητας (SiO₂). Χρησιμοποιούνται ευρέως σε οπτικές, βιομηχανικές και επιστημονικές εφαρμογές λόγω της εξαιρετικής θερμικής τους σταθερότητας, της υψηλής μετάδοσης UV έως IR, της χαμηλής θερμικής διαστολής και της εξαιρετικής χημικής αντοχής.

Τα παράθυρα χαλαζία διατίθενται σε διάφορες ποιότητες—όπως JGS1, JGS2 και JGS3 στην Κίνα—ανάλογα με την απαιτούμενη μετάδοση UV/VIS/IR, τα εσωτερικά ελαττώματα και την καθαρότητα. Αυτά τα παράθυρα χρησιμοποιούνται συχνά ως παρατηρητήρια, προστατευτικά καλύμματα ή οπτικά μέσα μετάδοσης σε περιβάλλοντα υψηλής ζήτησης, όπως θάλαμοι κενού, συστήματα λέιζερ και αναλυτικά όργανα.

Αρχή Παραγωγής

Η διαδικασία κατασκευής των παραθύρων από γυαλί χαλαζία περιλαμβάνει κυρίως τα ακόλουθα βήματα:

1. Προετοιμασία Πρώτης Ύλης
   Προετοιμάζεται πυρίτιο υψηλής καθαρότητας (συχνά >99,99%), συνήθως με τη μορφή φυσικής σκόνης χαλαζία ή συνθετικά παραγόμενου αερίου τετραχλωριούχου πυριτίου (SiCl₄).

2. Διαδικασία Τήξης
   Η πρώτη ύλη τήκεται χρησιμοποιώντας μία από τις ακόλουθες τεχνικές:

   • Σύντηξη φλόγας (για συνθετικό χαλαζία): Μια μέθοδος εναπόθεσης χημικών ατμών (CVD) όπου οι ενώσεις πυριτίου οξειδώνονται σε φλόγα και εναποτίθενται ως SiO₂.

   • Ηλεκτρική σύντηξη (για φυσικό χαλαζία): Η φυσική άμμος χαλαζία τήκεται σε ηλεκτρικό φούρνο υψηλής θερμοκρασίας.

3. Διαμόρφωση Κενών
   Ο συντηγμένος χαλαζίας διαμορφώνεται σε μπλοκ ή πλάκες και στη συνέχεια ανόπτεται για την απομάκρυνση των εσωτερικών τάσεων.

4. Κοπή και Λείανση
   Τα κενά γυαλιού κόβονται σε συγκεκριμένα σχήματα και μεγέθη χρησιμοποιώντας διαμαντένια πριόνια ή εργαλεία CNC.

5. Γυάλισμα
   Οι οπτικές επιφάνειες επιτυγχάνονται μέσω γυαλίσματος διπλής όψης ή λείανσης ακριβείας για την επίτευξη υψηλής επιπεδότητας επιφάνειας, παραλληλισμού και χαμηλής τραχύτητας επιφάνειας.

6. Καθαρισμός και Επιθεώρηση
   Ο τελικός καθαρισμός πραγματοποιείται με υπερηχητικά ή χημικά λουτρά, ακολουθούμενος από οπτική και φασματοσκοπική επιθεώρηση για την τήρηση των προδιαγραφών μετάδοσης και εμφάνισης.

Εφαρμογές

Τα παράθυρα από γυαλί χαλαζία είναι απαραίτητα σε πολυάριθμες εφαρμογές υψηλής απόδοσης:

• Συστήματα Laser
  Χρησιμοποιούνται ως συζεύκτες εξόδου ή προστατευτικά παράθυρα λόγω του υψηλού ορίου ζημιάς και της θερμικής σταθερότητας.

• Επεξεργασία Ημιαγωγών
  Χρησιμεύουν ως παρατηρητήρια σε θαλάμους χάραξης πλάσματος, εμφύτευσης ιόντων και CVD λόγω της εξαιρετικής τους αντοχής στη χημική διάβρωση και στο θερμικό σοκ.

• Αποστείρωση και Απολύμανση UV
  Τα παράθυρα χαλαζία είναι διαφανή στο φως UV-C, καθιστώντας τα ιδανικά καλύμματα για λαμπτήρες UV σε συστήματα αποστείρωσης.

• Επιστημονικά Όργανα
  Χρησιμοποιούνται σε φασματοσκοπία, τηλεσκόπια και εξοπλισμό φωτονικής όπου η υψηλή οπτική διαύγεια και η χαμηλή απορρόφηση είναι απαραίτητες.

• Αεροδιαστημική και Άμυνα
  Παρέχουν αντοχή στην ακτινοβολία και σταθερότητα σε σκληρές περιβαλλοντικές συνθήκες.

• Ιατρικές και Αναλυτικές Συσκευές
  Προστατεύουν ευαίσθητα οπτικά σε συστήματα απεικόνισης και κυψέλες ροής για ανάλυση UV/VIS.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του γυαλιού χαλαζία JGS1, JGS2 και JGS3;
Α:

• JGS1: Συντηγμένο πυρίτιο ποιότητας UV με υψηλή διαπερατότητα από 185–2500 nm; κατάλληλο για οπτικά UV.

• JGS2: Τυπικός οπτικός χαλαζίας για 220–2500 nm; χρησιμοποιείται συνήθως σε γενικά οπτικά.

• JGS3: Υπέρυθρος χαλαζίας με μετάδοση κυρίως στην περιοχή του ορατού έως του κοντινού-IR; περιορισμένη απόκριση UV.

Ε2: Μπορούν τα παράθυρα χαλαζία να αντέξουν σε υψηλές θερμοκρασίες;
Α:Ναι. Ο συντηγμένος χαλαζίας μπορεί να λειτουργήσει συνεχώς έως και 1100°C και να αντέξει βραχυπρόθεσμη έκθεση πέρα από αυτό, καθιστώντας τον ιδανικό για περιβάλλοντα υψηλής θερμοκρασίας.

Ε3: Είναι τα παράθυρα χαλαζία κατάλληλα για εφαρμογές κενού;
Α:Απολύτως. Ο χαλαζίας έχει εξαιρετικά χαμηλή εκπομπή αερίων και διατηρεί τη δομική του ακεραιότητα υπό κενό και θερμική κυκλοφορία, καθιστώντας τον ιδανικό για παρατηρητήρια UHV (υπερ-υψηλού κενού).

Ε4: Τι φινίρισμα επιφάνειας είναι διαθέσιμο;
Α:Τα παράθυρα γυαλίζονται συνήθως σε τραχύτητα επιφάνειας <10 Å RMS. Η επιπεδότητα μπορεί να φτάσει το λ/10 ή καλύτερα κατόπιν αιτήματος.

Ε5: Πώς συγκρίνονται τα παράθυρα χαλαζία με άλλα υλικά γυαλιού όπως το βοριοπυριτικό;
Α:Το γυαλί χαλαζία υπερέχει του βοριοπυριτικού στη μετάδοση UV, τη θερμική αντοχή και τη χημική ανθεκτικότητα, αλλά είναι πιο ακριβό λόγω της υψηλής καθαρότητας και της πολυπλοκότητας της επεξεργασίας του.

Ε6: Μπορούν τα παράθυρα χαλαζία να προσαρμοστούν;
Α:Ναι. Μπορούν να προσαρμοστούν όσον αφορά το μέγεθος, το πάχος, την επίστρωση (AR, HR, κ.λπ.) και το σχήμα (στρογγυλό, τετράγωνο, ελλειπτικό), ανάλογα με τις συγκεκριμένες απαιτήσεις της εφαρμογής.
