Προσαρμοσμένα ακανόνιστα σχήματα οπτικών παραθύρων με ακρίβεια

Προσαρμοσμένα Οπτικά Παράθυρα Χαλαζία Ακανόνιστου Σχήματος Ακριβείας από Σύντηξη Πυριτίου

Επισκόπηση  των Οπτικών Παραθύρων Χαλαζία

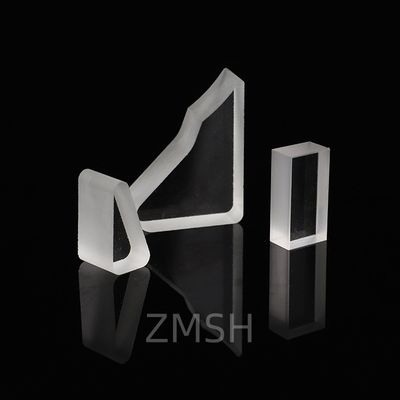

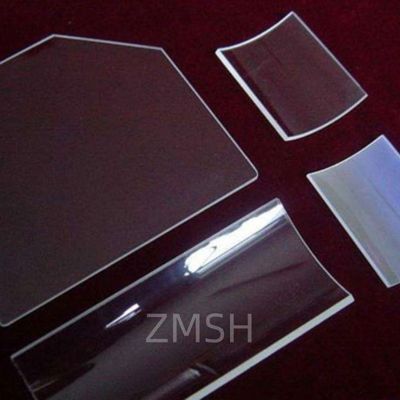

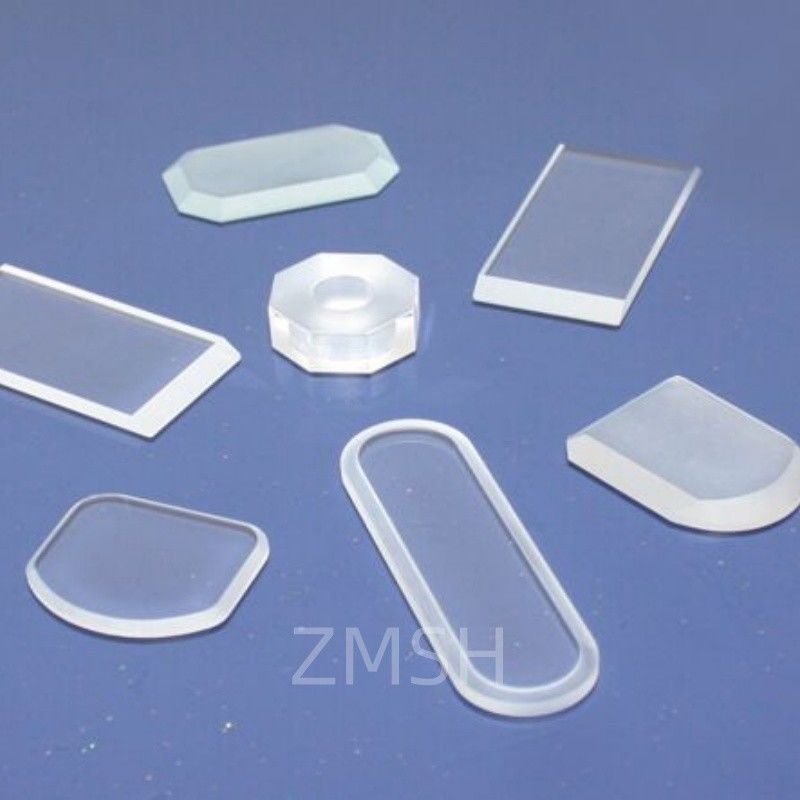

Τα παράθυρα από γυαλί χαλαζία ακανόνιστου σχήματος είναι οπτικά εξαρτήματα σχεδιασμένα κατά παραγγελία, κατασκευασμένα από υψηλής καθαρότητας συντηγμένο πυρίτιο. Σε αντίθεση με τα τυπικά κυκλικά ή τετράγωνα παράθυρα, αυτά τα εξειδικευμένα παράθυρα διατίθενται σε προσαρμοσμένα σχήματα, όπως ελλειπτικά, πολυγωνικά, με τόξο, βαθμιδωτά ή με εγκοπές. Είναι σχεδιασμένα για συστήματα που απαιτούν οπτική μετάδοση μέσω μη τυπικών μηχανικών διεπαφών ή περιβλημάτων, προσφέροντας υψηλή διαφάνεια UV–IR, θερμική αντοχή και χημική ανθεκτικότητα.

Αυτά τα παράθυρα είναι απαραίτητα σε υπερσύγχρονα οπτικά όργανα, αεροδιαστημικές διατάξεις, βιοϊατρικές συσκευές απεικόνισης και πλατφόρμες λέιζερ, όπου οι απαιτήσεις μηχανικού σχεδιασμού ξεπερνούν την απλή επίπεδη οπτική. Με εξαιρετική επιπεδότητα επιφάνειας, χαμηλή διπλοθλαστικότητα και στενές ανοχές διαστάσεων, τα ακανόνιστα παράθυρα χαλαζία υποστηρίζουν τόσο την λειτουργική ακρίβεια όσο και την μακροχρόνια αξιοπιστία σε σκληρά περιβάλλοντα.

Αρχή Κατασκευής των Οπτικών Παραθύρων Χαλαζία

Η παραγωγή ακανόνιστων παραθύρων από γυαλί χαλαζία περιλαμβάνει τις ακόλουθες βασικές διαδικασίες:

1. Επιλογή Υλικού
   Επιλέγονται μπλοκ συντηγμένου πυριτίου (συχνά JGS1 ή ισοδύναμο) με βάση τις απαιτήσεις UV–VIS–IR και τις προδιαγραφές καθαρότητας. Συνθετικός χαλαζίας μπορεί να χρησιμοποιηθεί για ανάγκες βαθύ-UV.

2. CNC Κοπή και Διαμόρφωση με Waterjet
   Προηγμένα εργαλεία CNC ή λειαντικά waterjet διαμορφώνουν το ακατέργαστο γυαλί σε πολύπλοκα γεωμετρικά σχήματα. Αυτό επιτρέπει την παραγωγή ασύμμετρων περιγραμμάτων, εσωτερικών εγκοπών ή σχεδίων με λοξότμηση χωρίς συμβιβασμούς στην ακεραιότητα του υλικού.

3. Λείανση Ακμών και Επιφανειακή Εξομάλυνση
   Μετά τη διαμόρφωση, το γυαλί υποβάλλεται σε λεπτή λείανση για την βελτίωση των ακμών, την βελτίωση της ασφάλειας και την προετοιμασία για οπτική στίλβωση.

4. Στίλβωση Ακριβείας
   Εφαρμόζονται τεχνικές οπτικής στίλβωσης για την επίτευξη επιπεδότητας επιφάνειας λ/10 ή καλύτερης και για την ελαχιστοποίηση της σκέδασης ή της απορρόφησης. Μπορεί να χρησιμοποιηθεί στίλβωση μονής και διπλής όψης ανάλογα με τις προδιαγραφές.

5. Καθαρισμός & Έλεγχος Ποιότητας
   Κάθε κομμάτι καθαρίζεται με υπερήχους, επιθεωρείται με παρεμβολόμετρα και μικροσκόπια και μετράται για την ομοιομορφία του πάχους και την γωνιακή ακρίβεια.

Τυπικές Προδιαγραφές των Οπτικών Παραθύρων Χαλαζία

Εφαρμογές των Οπτικών Παραθύρων Χαλαζία

• Προσαρμοσμένα Συστήματα Laser
  Ενσωματώνεται απρόσκοπτα σε περιβλήματα λέιζερ με μη τυπικές θύρες ή σχήματα εκπομπής.

• Εξοπλισμός Φασματοσκοπίας & Απεικόνισης
  Προστατεύει ευαίσθητα οπτικά σε ιατρικούς σαρωτές και βιομηχανικούς αναλυτές.

• Αεροδιαστημική & Δορυφόροι
  Χρησιμοποιείται ως προστατευτικά καλύμματα για κάμερες, αισθητήρες ή φωτοανιχνευτές σε συμπαγείς μονάδες.

• Επιστημονική Έρευνα
  Επιτρέπει την οπτική πρόσβαση σε προσαρμοσμένους πειραματικούς θαλάμους ή κρυοστάτες.

• Μηχανήματα Ημιαγωγών
  Προσφέρει παράθυρα θέασης και μόνωσης σε εργαλεία χάραξης και εναπόθεσης υψηλής ακρίβειας.

Συχνές Ερωτήσεις των Οπτικών Παραθύρων Χαλαζία

Ε1: Μπορούν τα ακανόνιστα σχήματα να επηρεάσουν την οπτική απόδοση;
Α: Όχι, εάν κατασκευαστούν σωστά. Το σχήμα του παραθύρου δεν αλλάζει τη μετάδοσή του, εφόσον πληρούνται οι προδιαγραφές της οπτικής επιφάνειας.

Ε2: Είναι αυτά τα παράθυρα συμβατά με επιστρώσεις;
Α: Ναι. Επιστρώσεις AR, HR και διηλεκτρικές μπορούν να εφαρμοστούν σε ακανόνιστα γεωμετρικά σχήματα χρησιμοποιώντας μάσκες ή ρομποτικές διαδικασίες.

Ε3: Ποιο είναι το μικρότερο μέγεθος χαρακτηριστικού που μπορείτε να μηχανήσετε;
Α: Χαρακτηριστικά τόσο μικρά όσο 0,2 mm (π.χ., τρύπες, εγκοπές) μπορούν να επιτευχθούν ανάλογα με το πάχος και το υλικό.

Ε4: Προσφέρετε προσαρμογή βάσει CAD;
Α: Απολύτως. Μπορούμε να συνεργαστούμε με αρχεία DXF, STEP ή SolidWorks για να δημιουργήσουμε ακριβή προσαρμοσμένα σχήματα.

Ε5: Μπορούν να αντέξουν σε κενό ή υψηλή θερμοκρασία;
Α: Ναι. Το συντηγμένο πυρίτιο είναι εξαιρετικά σταθερό σε συνθήκες UHV και μπορεί να χειριστεί θερμοκρασίες άνω των 1000°C.
