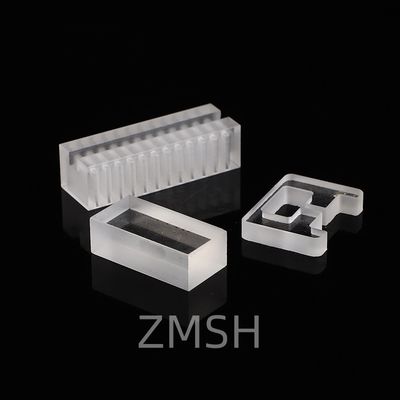

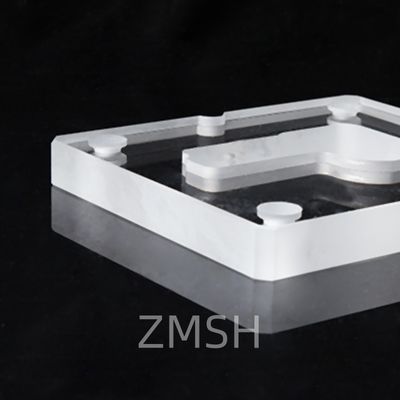

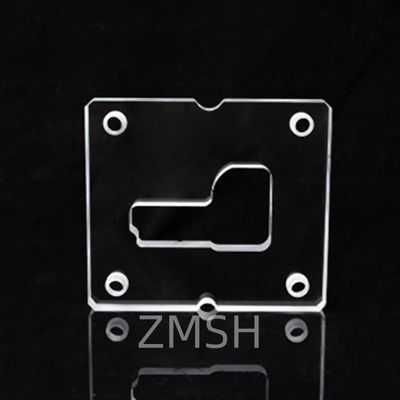

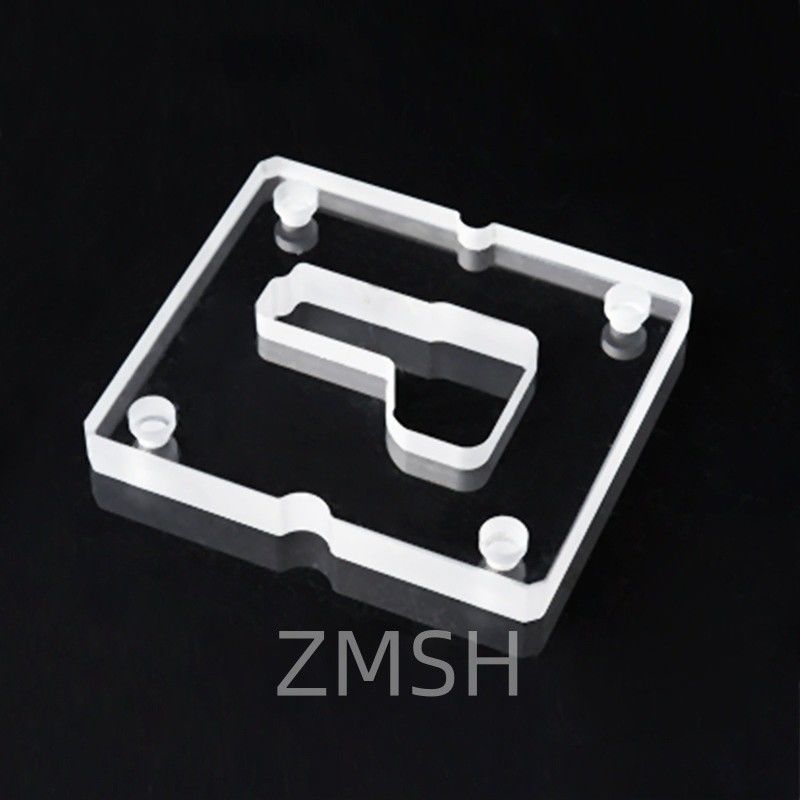

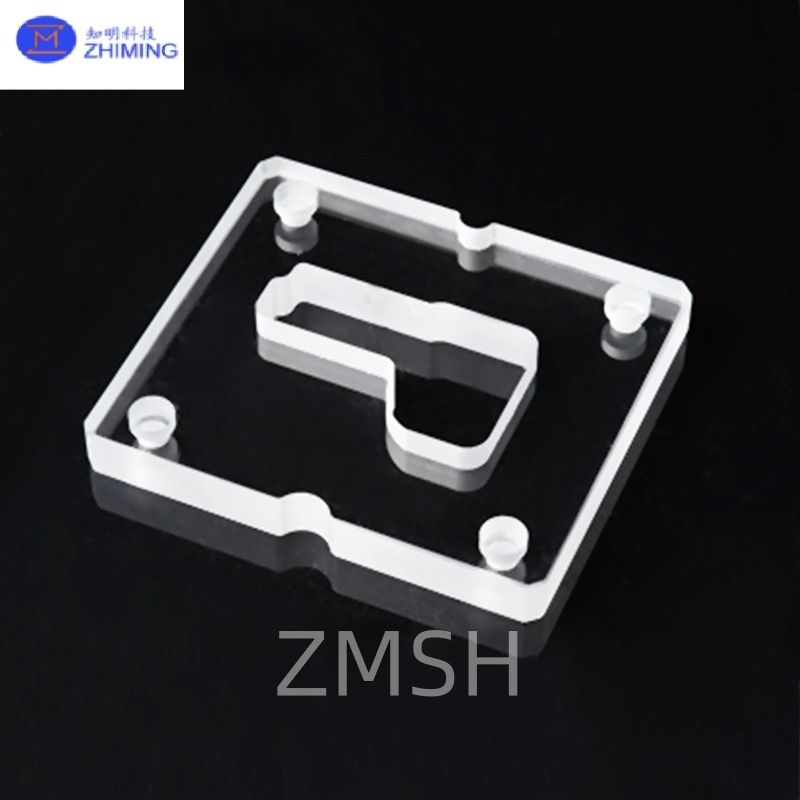

Προσαρμοσμένες πλάκες σχηματισμένες από λιωμένο κουάρτζι με οπτικές τρύπες

Εισαγωγή του Πλακών Χαλαζία με Ειδικό Σχήμα

Οι πλάκες χαλαζία με τρύπες είναι εξαρτήματα υψηλής ακρίβειας οπτικής ή δομικής χρήσης, κατασκευασμένα από εξαιρετικά καθαρά υλικά χαλαζία. Αυτές οι πλάκες ειδικού σχήματος διαθέτουν μία ή περισσότερες τρύπες που έχουν τρυπηθεί μέσα από το υπόστρωμα και χρησιμοποιούνται σε εφαρμογές που απαιτούν υψηλή θερμική αντοχή, χημική ανθεκτικότητα και ακριβή διέλευση φωτός ή υγρών.

Διαθέσιμες σε JGS1, JGS2, και JGS3 ποιότητες, αυτές οι πλάκες χαλαζία υποστηρίζουν ένα ευρύ φάσμα φωτονικών, ηλεκτρονικών και βιοϊατρικών συστημάτων.

Βαθμοί Υλικών των Πλακών Χαλαζία με Ειδικό Σχήμα

• JGS1 (UV Grade Fused Silica):

Εξαιρετική μετάδοση από 185–2500 nm, ιδανικό για λέιζερ UV και λιθογραφία. Πολύ χαμηλή περιεκτικότητα σε OH⁻ και ελάχιστη διπλοθλαστικότητα.

• JGS2 (Optical Grade Fused Silica):

Κατάλληλο για εφαρμογές στο ορατό και κοντινό υπέρυθρο φάσμα (260–2500 nm), με υψηλή οπτική ομοιογένεια.

• JGS3 (Infrared Quartz Glass):

Βελτιστοποιημένο για μήκη κύματος IR (>300 nm), λιγότερο διαφανές στο βαθύ UV φάσμα, κατάλληλο για θερμική οπτική και βιομηχανική χρήση.

Διαδικασία Κατασκευής των Πλακών Χαλαζία με Ειδικό Σχήμα

Επιλογή Υλικού & Κοπή
Τα καθαρά τεμάχια χαλαζία κόβονται σε ειδικά σχήματα χρησιμοποιώντας CNC, waterjet ή κοπή με λέιζερ, με βάση τις προδιαγραφές του σχεδίου.

Τρύπημα Χαλαζία Τρύπημα
Οι τρύπες χαλαζία ακριβείας κατεργάζονται μέσω υπερήχων, λέιζερ CO₂ ή μηχανικής διάτρησης, ανάλογα με την ανοχή και την εφαρμογή.

Στίλβωση & Φινίρισμα
Οι οπτικές επιφάνειες χαλαζία μπορούν να γυαλιστούν από τη μία ή και τις δύο πλευρές, με επιλογές για ματ άκρες, λοξοτμήσεις ή χημική στίλβωση.

Καθαρισμός & Συσκευασία
Χρησιμοποιούνται εξαιρετικά καθαρά περιβάλλοντα για την τελική επιθεώρηση και συσκευασία κατηγορίας-100 για να διασφαλιστεί η συμβατότητα με τη χρήση σε καθαρό δωμάτιο.

Εφαρμογές των Πλακών Χαλαζία με Ειδικό Σχήμα

Το τρυπημένο γυαλί χαλαζία χρησιμοποιείται ευρέως σε βιομηχανίες που απαιτούν υψηλή θερμική σταθερότητα, χημική αντοχή και οπτική διαύγεια. Με την ενσωμάτωση τρυπών ή σχεδίων ακριβείας, το γυαλί χαλαζία γίνεται ένα λειτουργικό εξάρτημα σε διάφορα high-tech συστήματα.

1. Βιομηχανία Ημιαγωγών

• Φορείς γκοφρετών και κεφαλές ντους με τρύπες διανομής αερίου
• Εξαρτήματα χαλαζία σε συστήματα χάραξης, εναπόθεσης και φωτολιθογραφίας

2. Μικρορευστολογία και Επιστήμες Ζωής

• Μικρορευστονικά τσιπ με κανάλια υγρών ή τρύπες εισόδου/εξόδου
• Θύρες δειγμάτων και συστήματα έγχυσης σε αναλυτικό  εξοπλισμό χαλαζία

3. Οπτική και Φωτονική

• Οπτικές  μάσκες και διαφράγματα χαλαζία
• Παράθυρα λέιζερ και δομές ευθυγράμμισης δέσμης

4. Επιστημονική Έρευνα

• Προσαρμοσμένα κύτταρα αντίδρασης ή θήκες δειγμάτων
• Εξαρτήματα χαλαζία σε πειράματα υψηλής θερμοκρασίας ή διαβρωτικά

5. Χημικός και Φαρμακευτικός Εξοπλισμός

• Αντιδραστήρες ροής και συστήματα δειγματοληψίας
• Κύτταρα χαλαζία για φασματομετρία UV ή IR με σημεία πρόσβασης υγρών

Το τρυπημένο γυαλί χαλαζία συνδυάζει τη μηχανική αντοχή με την ακριβή δομή, καθιστώντας το ένα απαραίτητο υλικό στη σύγχρονη μηχανική και εργαστηριακές εφαρμογές.

Παράμετρος των Πλακών Χαλαζία με Ειδικό Σχήμα

Συχνές Ερωτήσεις των Πλακών Χαλαζία με Ειδικό Σχήμα

Ε1: Μπορεί το μέγεθος και η θέση της τρύπας να προσαρμοστούν πλήρως;
Α1: Ναι. Υποστηρίζουμε προσαρμοσμένες διαμέτρους τρυπών χαλαζία (π.χ., 0.1–20 mm)  και θέσεις σύμφωνα με τα σχέδια CAD.

Ε2: Ποια είναι η διαφορά μεταξύ JGS1 και JGS2 για οπτική χαλαζία χρήση;
Α2: Το JGS1 μεταδίδει φως βαθύ UV και έχει υψηλότερη καθαρότητα, ενώ το JGS2 προσφέρει οικονομικά αποδοτική απόδοση για χρήση στο ορατό/NIR.

Ε3: Είναι αυτές οι πλάκες χημικά ανθεκτικές;
Α3: Όλοι οι βαθμοί χαλαζία είναι εξαιρετικά ανθεκτικοί στα περισσότερα οξέα και διαλύτες εκτός από το υδροφθορικό οξύ (HF).

Ε4: Μπορούν να συμπεριληφθούν πολλαπλές τρύπες ή σχήματα σε μία πλάκα;
Α4: Απολύτως. Υποστηρίζονται πολλαπλές τρύπες και πολύπλοκες εξωτερικές γεωμετρίες (ωοειδή, σχισμές, τετράγωνες κοπές).
