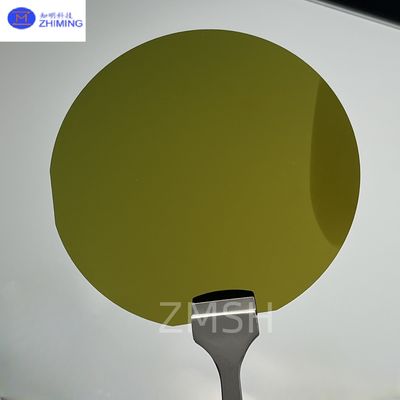

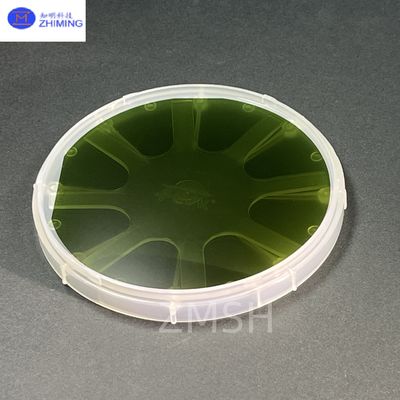

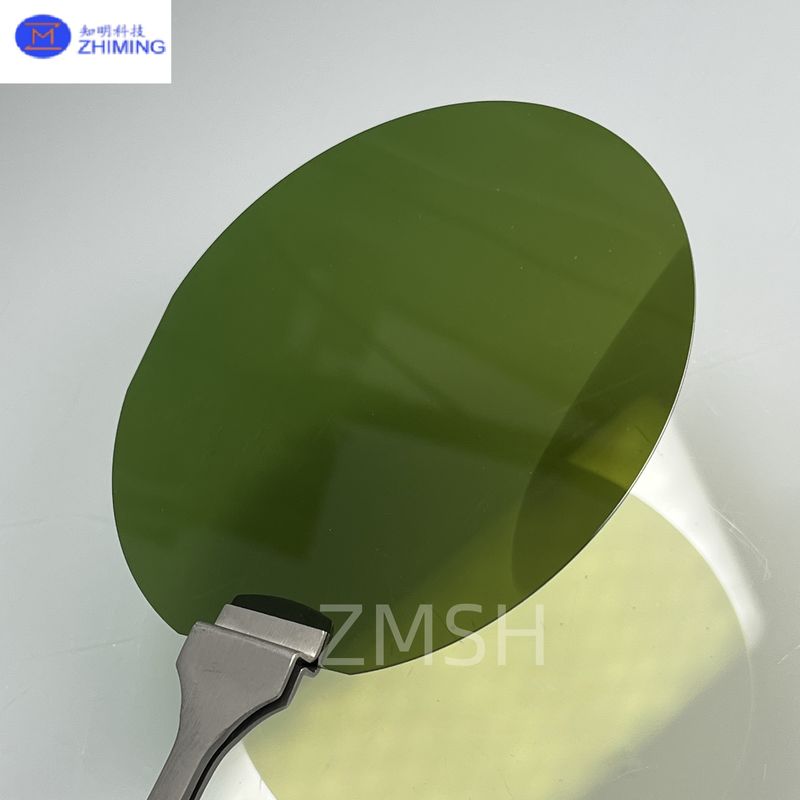

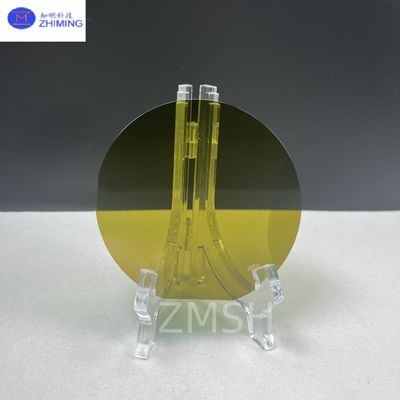

SiC Epitaxial Wafer 4H/6H SiC υποστρώματα Προσαρμοσμένο πάχος Doping
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
| Αριθμό μοντέλου: | 4 ίντσες |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 10 |
|---|---|
| Τιμή: | 5 USD |
| Συσκευασία λεπτομέρειες: | Καρτόνια προσαρμοσμένα |
| Χρόνος παράδοσης: | 4-8 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | από την περίπτωση |
|
Λεπτομερής ενημέρωση |
|||
| Grade: | Zero MPD Grade,Production Grade,Research Grade,Dummy Grade | Resistivity 4H-N: | 0.015~0.028 Ω•cm |
|---|---|---|---|
| Resistivity 4/6H-SI: | ≥1E7 Ω·cm | Primary Flat: | {10-10}±5.0° or round shape |
| TTV/Bow /Warp: | ≤10μm /≤10μm /≤15μm | Roughness: | Polish Ra≤1 nm / CMP Ra≤0.5 nm |
Περιγραφή προϊόντων
Επισκόπηση της επιταξιακής πλάκας SiC
Οι επιταξιακές πλάκες SiC τεσσάρων ιντσών (100 mm) εξακολουθούν να διαδραματίζουν ζωτικό ρόλο στην αγορά ημιαγωγών.που χρησιμεύει ως μια πολύ ώριμη και αξιόπιστη πλατφόρμα για κατασκευαστές ηλεκτρονικών συσκευών ισχύος και συσκευών ραδιοσυχνοτήτων σε όλο τον κόσμοΤο μέγεθος των πλακιδίων 4 ′′ επιτυγχάνει μια εξαιρετική ισορροπία μεταξύ της απόδοσης, της διαθεσιμότητας και της οικονομικής αποτελεσματικότητας, καθιστώντας το την κυρίαρχη επιλογή της βιομηχανίας για την παραγωγή μεσαίων έως μεγάλων όγκων.
Οι επιταξιακές πλάκες SiC αποτελούνται από ένα λεπτό, ακριβώς ελεγχόμενο στρώμα καρβιδίου του πυριτίου που αποθηκεύεται σε ένα υψηλής ποιότητας μονοκρυσταλλικό υπόστρωμα SiC.εξαιρετική κρυσταλλική ποιότηταΜε ευρύ εύρος ζώνης (3,2 eV), υψηλό κρίσιμο ηλεκτρικό πεδίο (~ 3 MV/cm) και υψηλή θερμική αγωγιμότητα,Οι επιταξιακές πλάκες SiC επιτρέπουν συσκευές που ξεπερνούν το πυρίτιο σε υψηλή τάση, υψηλής συχνότητας και υψηλών θερμοκρασιών.
Πολλές βιομηχανίες, από τα ηλεκτρικά οχήματα έως την ηλιακή ενέργεια και τις βιομηχανικές μονάδες κίνησης, εξακολουθούν να βασίζονται σε επταξιακές πλάκες 4 SiC για την κατασκευή αποδοτικών, ανθεκτικών και συμπαγών ηλεκτρονικών συσκευών ισχύος.
Αρχή κατασκευής
Η παραγωγή επιταξιακών πλακιδίων 4 ∆ SiC περιλαμβάνει ένα εξαιρετικά ελεγχόμενοΧημική Αποσύνθεση Ατμών (CVD)διαδικασία:
-
Προετοιμασία υποστρώματος
Τα υποστρώματα υψηλής καθαρότητας 4· 4H-SiC ή 6H-SiC υποβάλλονται σε προηγμένη χημική-μηχανική γυάλωση (CMP) για τη δημιουργία ατομικά ομαλών επιφανειών, ελαχιστοποιώντας τα ελαττώματα κατά τη διάρκεια της επιταξιακής ανάπτυξης. -
Ανάπτυξη του επιταξιακού στρώματος
Στους αντιδραστήρες CVD, αέρια όπως το σιλάνιο (SiH4) και το προπάνιο (C3H8) εισάγονται σε υψηλές θερμοκρασίες (~ 1600~1700 °C).σχηματίζουν ένα νέο κρυσταλλικό στρώμα SiC. -
Ελεγχόμενη χρήση ντόπινγκ
Τα συμπληρώματα όπως το άζωτο (τύπου n) ή το αλουμίνιο (τύπου p) εισάγονται προσεκτικά για να ρυθμίσουν τις ηλεκτρικές ιδιότητες, όπως η αντίσταση και η συγκέντρωση του φορέα. -
Παρακολούθηση ακρίβειας
Η παρακολούθηση σε πραγματικό χρόνο εξασφαλίζει αυστηρό έλεγχο της ομοιομορφίας του πάχους και των προφίλ ντόπινγκ σε ολόκληρο το 4 ̊ πλακάκι. -
Έλεγχος ποιότητας μετά την επεξεργασία
Οι τελικές πλάκες υποβάλλονται σε αυστηρές δοκιμές:-
Μικροσκόπηση ατομικής δύναμης (AFM) για την τραχύτητα της επιφάνειας
-
Φασματοσκόπηση Ραμάν για στρες και ελαττώματα
-
Διαθλίωση ακτίνων Χ (XRD) για κρυσταλλογραφική ποιότητα
-
Φωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτο
-
Μετρήσεις τόξου/εξοπλισμού
-
Προδιαγραφές
| 4 ιντσών διάμετρος Καρβιδίου Σιλίου (SiC) Προδιαγραφή υποστρώματος | |||||||||
| Αξία | Μηδενικός βαθμός MPD | Κατηγορία παραγωγής | Ερευνητικός βαθμός | Αξία ψεύτικη | |||||
| Διάμετρος | 100. mm±0,5 mm | ||||||||
| Δάχος | 350 μm±25 μm ή 500±25 μm Ή άλλο πάχος προσαρμοσμένο | ||||||||
| Προσανατολισμός της πλάκας | Από τον άξονα: 4,0° προς <1120> ±0,5° για 4H-N/4H-SI | ||||||||
| Σφιχτότητα μικροσωλήνων | ≤0 cm-2 | ≤1cm-2 | ≤ 5cm-2 | ≤ 10 cm-2 | |||||
| Αντίσταση | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 6H-N | 00,02 έως 0,1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E5 Ω·cm | ||||||||
| Πρωταρχικό διαμέρισμα | {10-10} ± 5,0° | ||||||||
| Πρωταρχικό επίπεδο μήκος | 18.5 mm±2.0 mm | ||||||||
| Δευτερογενές επίπεδο μήκος | 100,0 mm±2,0 mm | ||||||||
| Δευτερογενής επίπεδης προσανατολισμός | Σημείωση: 90° CW. από το Prime flat ±5,0° | ||||||||
| Αποκλεισμός του περιθωρίου | 1 χλμ. | ||||||||
| TTV/Bow/Warp | ≤10μm /≤10μm /≤15μm | ||||||||
| Ακατέργαστη | Πολωνική Ra≤1 nm | ||||||||
| CMP Ra≤0,5 nm | |||||||||
| Τρύπες από υψηλής έντασης φως | Κανένα | 1 επιτρέπεται, ≤2 mm | Συγκεντρωτικό μήκος ≤ 10 mm, μονό μήκος ≤ 2 mm | ||||||
| Εξαγωνικές πλάκες με υψηλής έντασης φως | Συγκεντρωτική έκταση ≤ 1% | Συγκεντρωτική έκταση ≤ 1% | Συγκεντρωτική έκταση ≤ 3% | ||||||
| Πολυτύποι περιοχών με υψηλή ένταση φωτός | Κανένα | Συγκεντρωτική έκταση ≤ 2% | Συγκεντρωτική έκταση ≤ 5% | ||||||
| Γδαρμένες από φωτισμό υψηλής έντασης | 3 γρατσουνιές σε 1 × σωρευτικό μήκος διαμέτρου πλάκας | 5 γρατσουνιές σε 1 × διαμέτρου κυψελού σωρευτικό μήκος | 5 γρατσουνιές σε 1 × διαμέτρου κυψελού σωρευτικό μήκος | ||||||
| Τσιπ άκρης | Κανένα | 3 επιτρέπεται, ≤0,5 mm το καθένα | 5 επιτρέπεται, ≤ 1 mm το καθένα | ||||||
Εφαρμογές
Οι επιταξιακές πλάκες SiC επιτρέπουν τη μαζική παραγωγή αξιόπιστων συσκευών ισχύος σε τομείς όπως:
-
Ηλεκτρικά οχήματα
Μετατροπείς έλξης, ενσωματωμένοι φορτιστές και μετατροπείς DC/DC. -
Ανανεώσιμες πηγές ενέργειας
Ηλιακοί μετατροπείς, μετατροπείς αιολικής ενέργειας. -
Βιομηχανικοί κινητήρες
Αποτελεσματικές κινητήρες, συστήματα παροχής. -
Υποδομή 5G / RF
Ενισχυτές ισχύος και διακόπτες ραδιοφωνίας. -
Καταναλωτικά Ηλεκτρονικά
Συγκεντρωμένες, υψηλής απόδοσης πηγές ενέργειας.
Συχνές ερωτήσεις (FAQ)
1Γιατί να επιλέξετε επιταξιακές πλάκες SiC αντί για πυρίτιο;
Το SiC προσφέρει υψηλότερη αντοχή στην τάση και τη θερμοκρασία, επιτρέποντας μικρότερες, ταχύτερες και πιο αποδοτικές συσκευές.
2Ποιος είναι ο πιο συνηθισμένος πολυτύπος SiC;
Το 4H-SiC είναι η προτιμώμενη επιλογή για τις περισσότερες εφαρμογές υψηλής ισχύος και ραδιοσυχνοτήτων λόγω του ευρέος εύρους ζώνης και της υψηλής κινητικότητας των ηλεκτρονίων.
3Μπορεί το προφίλ ντόπινγκ να προσαρμοστεί;
Ναι, το επίπεδο ντόπινγκ, το πάχος και η αντίσταση μπορούν να προσαρμοστούν πλήρως στις ανάγκες εφαρμογής.
4- Τυπικός χρόνος;
Ο συνήθης χρόνος παράδοσης είναι 4-8 εβδομάδες, ανάλογα με το μέγεθος της πλάκας και τον όγκο της παραγγελίας.
5- Τι είδους ποιοτικοί έλεγχοι διενεργούνται;
Πλήρης δοκιμή, συμπεριλαμβανομένης της AFM, XRD, χαρτογράφησης ελαττωμάτων, ανάλυσης συγκέντρωσης φορέα.
6Είναι συμβατές αυτές οι πλάκες με τον εξοπλισμό της κατασκευής από πυρίτιο;
Συνήθως ναι, αλλά απαιτούνται μικρές προσαρμογές λόγω της διαφορετικής σκληρότητας του υλικού και των θερμικών ιδιοτήτων.
