SiC κεραμικό πιρούνι εξατομικευμένο κατασκευασμένο με ακρίβεια δομικό κατασκευαστικό στοιχείο χειριστήριο πλακίδια οπτικό κατασκευαστικό στοιχείο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | case by case |
| Συσκευασία λεπτομέρειες: | αφρωμένο πλαστικό+καρτόνι |
| Χρόνος παράδοσης: | 4 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 1pcs/month |
|
Λεπτομερής ενημέρωση |
|||
| Υψηλή σκληρότητα: | Με σκληρότητα Mohs έως και 9.3 | Χαμηλός συντελεστής θερμικής διαστολής: | Συνήθως περίπου 4.0 × 10⁻⁶ /K |
|---|---|---|---|
| Άριστη θερμική αγωγιμότητα: | Θερμική αγωγιμότητα 120–180 W/(m·K) | Χαμηλή πυκνότητα: | Περίπου 3,1 g/cm3 |
| Επισημαίνω: | Προσαρμοσμένα κατασκευασμένα κεραμικά πιρούνια SiC,SIC κεραμικά σφαιρίδια χειριστή,SiC κεραμικά δομικά στοιχεία ακριβείας |
||
Περιγραφή προϊόντων
Κεραμικό πιρούνι SiC - κατασκευασμένο με εξαίρεση δομικό στοιχείο ακριβείας, πλάκες χειρισμού, οπτικό στοιχείο
ΣύνοψηΚεραμικό πιρούνι SiC

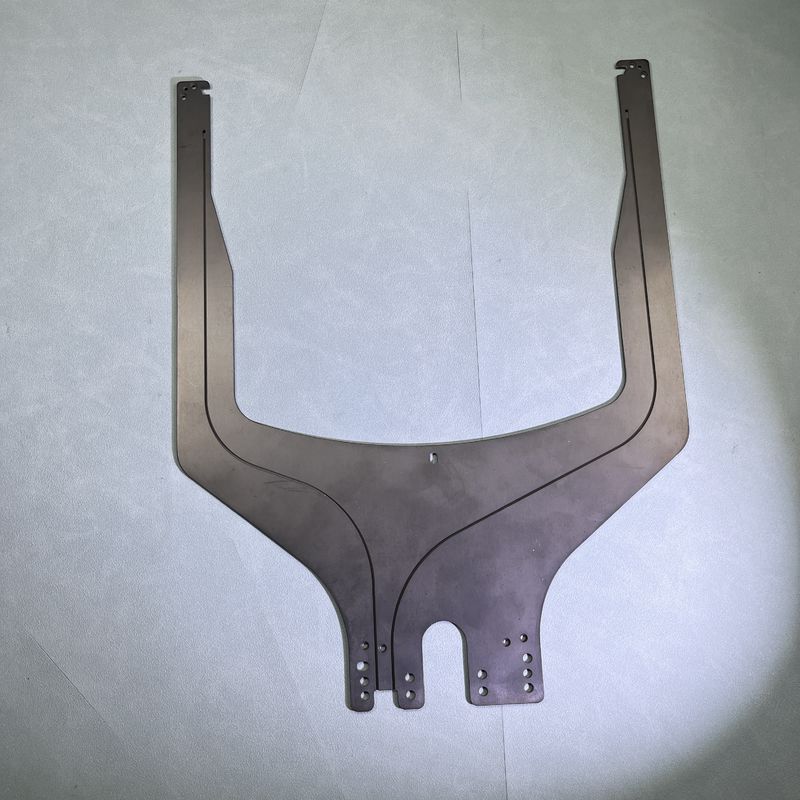

Το SiC Ceramic Fork Arm είναι ένα δομικό στοιχείο φτιαγμένο από προηγμένο πυρίτιο
Χρησιμοποιείται κυρίως σε εξοπλισμό ακριβείας που απαιτεί υψηλή ακαμψία, χαμηλό συντελεστή θερμικής διαστολής και υψηλή αντοχή στην φθορά.Το σχήμα "βραχίο πιρούνι" βρίσκεται συνήθως σε υψηλής ποιότητας οπτικές συσκευές, εξοπλισμός επεξεργασίας ημιαγωγών και αυτοματοποιημένα συστήματα χειρισμού, που χρησιμεύουν ως στοιχείο υποστήριξης, τοποθέτησης, μετάδοσης ή συμπίεσης.Η κεραμική με καρβίδιο του πυριτίου προσφέρει σημαντικά πλεονεκτήματα σε μηχανικές επιδόσεις, θερμική σταθερότητα και αντοχή στη διάβρωση, και έχει σταδιακά γίνει ένα βασικό λειτουργικό στοιχείο στη σύγχρονη κατασκευή υψηλής ακρίβειας.
Πίνακας χαρακτηριστικών τουΚεραμικό πιρούνι SiC
| Ιδιοκτησία | Τυπική αξία | Μονάδα | Παρατηρήσεις |
| Υλικό | Συμπυκνωμένο Καρβίδιο Σίλικου (SSiC) | Επικεφαλής | Υψηλής καθαρότητας, υψηλής πυκνότητας |
| Σφιχτότητα | 3.10 ¢ 3.15 | g/cm3 | |
| Σκληρότητα | ≥ 2200 | HV0.5 (Vickers) | Ένα από τα πιο σκληρά μηχανικά κεραμικά |
| Δύναμη κάμψης | ≥ 400 | MPa | Δοκιμή κάμψης 4 σημείων |
| Δυνατότητα συμπίεσης | ≥ 2000 | MPa | |
| Το Μοντέλο του Γιανγκ | 400 450 | ΓΠΑ | Υψηλή άκαμπτη |
| Θερμική αγωγιμότητα | 120 ¢ 180 | W/(m·K) | Εξαιρετικό για την απώλεια θερμότητας |
| Συντελεστής θερμικής διαστολής | ~4,0 × 10−6 | /K (25 ̇1000 °C) | Πολύ χαμηλή, ιδανική για θερμική σταθερότητα |
| Μέγιστη θερμοκρασία λειτουργίας | 1400 ₹ 1600 | °C | Στην ατμόσφαιρα |
| Ηλεκτρική αντίσταση | > 1014 | Ω·cm | Κηραμικά μονωτικά |
| Χημική αντοχή | Εξαιρετικό. | Επικεφαλής | Ανθεκτικό στα οξέα, τα αλκαλικά και τους διαλύτες |
| Επεξεργασία των υλικών | < 0.02 | μm Ra | Προαιρετικό για επιφάνειες επαφής |
| Συμβατότητα καθαρού χώρου | Τάξη 10 ¢ 1000 | Επικεφαλής | Δυνατό να χρησιμοποιείται σε ημιαγωγούς και οπτικές συσκευές |
Σχεδιασμός και κατασκευή κεραμικών βελονιών SiC
Διαρθρωτικό σχεδιασμό
Τα σφυρίχτρα SiC έχουν σχεδιαστεί προσαρμοσμένα σύμφωνα με τις απαιτήσεις εφαρμογής.
-
Επεξεργασία κυψελών
-
Τοποθέτηση κάρτας ανίχνευσης
-
Υποστήριξη οπτικής μονάδας
Κύριοι παράγοντες σχεδιασμού περιλαμβάνουν:
-
Δυνατότητα φορτίου και κατανομή τάσεων
-
Αντιστάθμιση θερμικής πίεσης
-
Διασύνδεση στερεοποίησης ακριβείας
-
Συμφωνία καθαρών χώρων
Τεχνικές επεξεργασίας
Η διαδικασία παραγωγής περιλαμβάνει αρκετά κρίσιμα βήματα:
-
Παρασκευή σκόνης
-
Μεταλλουργία (η ξηρή πίεση, η ισοστατική πίεση ή η χύτευση)
-
Συσσωρεύσεις (π.χ. συσσωρεύσεις χωρίς πίεση, σύνδεση με αντίδραση)
-
Επεξεργασία (τρίψιμο, γεώτρηση με λέιζερ, EDM)
-
Επεξεργασία επιφάνειας (χτενίσματα, επικάλυψη, σήμανση με λέιζερ)
Διάγραμμα ροής διαδικασίας για την παρασκευή κεραμικών συστατικών SiC
Σενάρια εφαρμογήςτουΚεραμικό πιρούνι SiC
Εξοπλισμός ημιαγωγών
Τα κεραμικά χέρια πιρούνι SiC χρησιμοποιούνται συνήθως σε συστήματα χειρισμού πλακών για διαδικασίες όπως φωτολιθογραφία, χαρακτική και συσκευασία.
-
Μη μολυσματική επιφάνεια
-
Αντοχή σε υψηλές θερμοκρασίες
-
Εξαιρετική χημική αντοχή
-
Συμβατότητα με καθαρές αίθουσες της κλάσης 10·1000
Χρησιμοποιείται σε:
-
Λιμένες φόρτωσης EFEM και FOUP
-
Μεταφορά πλακών 6", 8" και 12"
-
Συστήματα διάλεξης και τοποθέτησης υπό κενό
Οπτικά συστήματα και τηλεσκόπια
Σε οπτικά όργανα υψηλής ακρίβειας, τα σιδηροδρομικά αγκάθια SiC παρέχουν:
-
Σκληρό στήριγμα για καθρέφτες και φακούς
-
Σταθερή ευθυγράμμιση υπό θερμικές μεταβολές
-
Ελαφριά δομή για δυναμική τοποθέτηση
Χρησιμοποιούνται συχνά σε:
-
Διαμετρητές
-
Διαστημικά τηλεσκόπια
-
Συστήματα σάρωσης με λέιζερ
Αεροδιαστημική και ΆμυνατουΚεραμικό πιρούνι SiC
Στα αεροδιαστημικά συστήματα, τα σφυρίχτρα SiC εκτιμούνται για
-
Ελαφρύ βάρος και δυσκαμψία υπό δονήσεις
-
Αντοχή σε ακτινοβολία και θερμικά σοκ
-
Διαρθρωτική σταθερότητα σε συνθήκες χαμηλής τροχιάς της Γης
Οι τυπικοί ρόλοι περιλαμβάνουν υποστηρίγματα ωφέλιμου φορτίου, συνδέσεις gimbal και οπτικές τοποθεσίες.
Συστήματα ρομποτικής και αυτοματισμού
Σε περιβάλλοντα αυτοματισμού καθαρών δωματίων, τα χέρια πιρούνι SiC χρησιμοποιούνται ως τερματικοί ενεργοποιητές ή λαβές, προσφέροντας:
-
Μη αγωγικές επιφάνειες, μη παράγοντες σωματιδίων
-
Μακρά διάρκεια ζωής σε ακαθαρτικά ή διαβρωτικά περιβάλλοντα
-
Αντίσταση στην απογοήτευση σε θαλάμους κενού
Προσαρμογή και τεχνική υποστήριξη
Ως μη τυποποιημένο εξαρτήμα ακριβείας, τα κεραμικά χέρια πιρούνι SiC είναι συνήθως προσαρμοσμένα με βάση τις απαιτήσεις του χρήστη.
-
Συνολικές διαστάσεις (μήκος, πλάτος, πάχος)
-
Μέγεθος και γωνία ανοίγματος
-
Εκτέλεση επιφάνειας και τραχύτητα
-
Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων
-
Συνδυασμός κυψελών (6", 8", 12")
Υποστηρίζουμε υπηρεσίες πλήρους κύκλου, συμπεριλαμβανομένης της αναθεώρησης σχεδίων, της προσομοίωσης FEM για τη μηχανική συμπεριφορά και της επαλήθευσης πρωτοτύπων για να διασφαλιστεί η απόδοση και η συμβατότητα.
