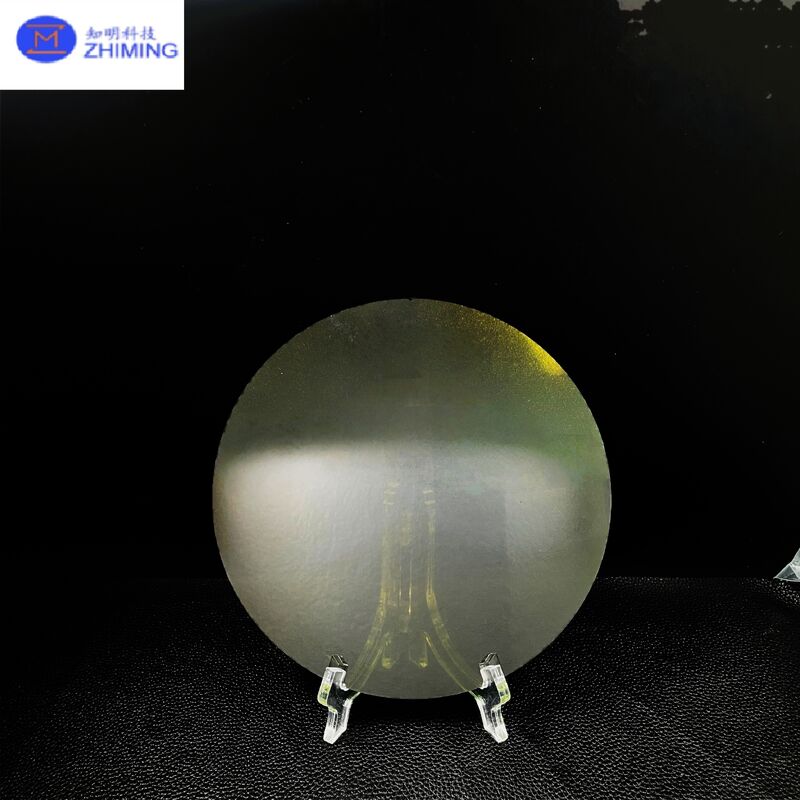

8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer)

8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer)

Ονομασία μάρκας: ZMSH
Αριθμός μοντέλου: SiC Epi Wafer
MOQ: 1
τιμή: by case
Πληροφορίες συσκευασίας: προσαρμοσμένα χαρτοκιβώτια
Όροι πληρωμής: T/T
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Κίνα
Δυνατότητα προσφοράς:
Κατά περίπτωση
Περιγραφή προϊόντων

Επισκόπηση προϊόντος

Η επιταξιακή γκοφρέτα καρβιδίου του πυριτίου (SiC) 8 ιντσών είναι ένα υλικό ημιαγωγών υψηλής απόδοσης σχεδιασμένο για την επόμενη γενιά ηλεκτρονικών ισχύος. Κατασκευασμένη σε υποστρώματα SiC υψηλής ποιότητας 8 ιντσών, η επιταξιακή στρώση αναπτύσσεται χρησιμοποιώντας προηγμένη τεχνολογία χημικής εναπόθεσης ατμών (CVD) για την επίτευξη ακριβούς πάχους, ελέγχου ντόπινγκ και ανώτερης κρυσταλλικής ποιότητας.



Σε σύγκριση με τις παραδοσιακές γκοφρέτες πυριτίου, οι επιταξιακές γκοφρέτες SiC προσφέρουν εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές ιδιότητες, καθιστώντας τις ιδανικές για εφαρμογές υψηλής τάσης, υψηλής συχνότητας και υψηλής θερμοκρασίας.



8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer) 0     8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer) 1


Αρχή λειτουργίας

Η επιταξιακή στρώση SiC εναποτίθεται σε ένα γυαλισμένο υπόστρωμα SiC μέσω μιας διαδικασίας CVD υψηλής θερμοκρασίας. Κατά την ανάπτυξη:

  • Αέρια που περιέχουν πυρίτιο και άνθρακα αντιδρούν σε αυξημένες θερμοκρασίες
  • Σχηματίζεται μια μονοκρυσταλλική στρώση SiC ακολουθώντας το πλέγμα του υποστρώματος
  • Εισάγονται αέρια ντόπινγκ (τύπου Ν ή τύπου Ρ) για τον έλεγχο των ηλεκτρικών ιδιοτήτων

Αυτή η επιταξιακή στρώση χρησιμεύει ως η ενεργή περιοχή για την κατασκευή συσκευών, επιτρέποντας τον ακριβή έλεγχο της απόδοσης της συσκευής, όπως η τάση διάρρηξης και η αντίσταση ενεργοποίησης.



8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer) 2




Βασικά χαρακτηριστικά

  • Μεγάλη διάμετρος (8 ιντσών / 200 mm): Υποστηρίζει παραγωγή υψηλού όγκου και μείωση κόστους
  • Χαμηλή πυκνότητα ελαττωμάτων: Ελαχιστοποιεί μικροσωλήνες και μετατοπίσεις
  • Εξαιρετική ομοιομορφία πάχους: Εξασφαλίζει σταθερή απόδοση συσκευής
  • Ακριβής έλεγχος ντόπινγκ: Υποστηρίζει προσαρμοσμένα ηλεκτρικά χαρακτηριστικά
  • Υψηλή θερμική αγωγιμότητα: Κατάλληλο για εφαρμογές υψηλής ισχύος
  • Ευρύ ενεργειακό χάσμα (~3,26 eV): Επιτρέπει λειτουργία σε υψηλή θερμοκρασία και υψηλή τάση




Τυπικές προδιαγραφές

8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer) 3

Στοιχείο Προδιαγραφή
Διάμετρος γκοφρέτας 8 ίντσες (200 mm)
Τύπος υποστρώματος 4H-SiC
Τύπος αγωγιμότητας Τύπου Ν / Ημι-μονωτικό
Πάχος επιταξιακής στρώσης 5 – 100 μm (προσαρμόσιμο)
Συγκέντρωση ντόπινγκ 1Ε14 – 1Ε19 cm⁻³
Ομοιομορφία πάχους ≤ ±5%
Τραχύτητα επιφάνειας Ra ≤ 0,5 nm
Πυκνότητα ελαττωμάτων Χαμηλή πυκνότητα μικροσωλήνων
Προσανατολισμός 4° εκτός άξονα ή εντός άξονα









Εφαρμογές

Οι επιταξιακές γκοφρέτες SiC 8 ιντσών χρησιμοποιούνται ευρέως σε προηγμένες συσκευές ισχύος και RF, όπως:

  • Ηλεκτρικά οχήματα (EVs): Μετατροπείς, ενσωματωμένοι φορτιστές
  • Συστήματα ανανεώσιμων πηγών ενέργειας: Μετατροπείς ηλιακής ενέργειας, μετατροπείς αιολικής ενέργειας
  • Βιομηχανικές μονάδες ισχύος: Κινητήρες υψηλής απόδοσης
  • Συστήματα γρήγορης φόρτισης: Συσκευές μεταγωγής υψηλής συχνότητας
  • Συσκευές 5G & RF: Ενισχυτές RF υψηλής ισχύος

 8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer) 4     8 ιντσών σιλικόνης καρβιδίου επιταξιακή βάρη (SiC Epi Wafer) 5


Πλεονεκτήματα έναντι του πυριτίου

  • Υψηλότερο ηλεκτρικό πεδίο διάρρηξης (≈10× πυριτίου)
  • Χαμηλότερες απώλειες μεταγωγής
  • Υψηλότερη θερμοκρασία λειτουργίας (>200°C)
  • Βελτιωμένη ενεργειακή απόδοση
  • Μειωμένο μέγεθος συστήματος και απαιτήσεις ψύξης




Διαδικασία κατασκευής

Η παραγωγή επιταξιακών γκοφρετών SiC 8 ιντσών περιλαμβάνει:

  1. Προετοιμασία υποστρώματος – Γυάλισμα και καθαρισμός γκοφρέτας SiC υψηλής καθαρότητας
  2. Επιταξιακή ανάπτυξη (CVD) – Ελεγχόμενη εναπόθεση στρώσης SiC
  3. Έλεγχος ντόπινγκ – Ακριβής εισαγωγή προσμίξεων
  4. Επεξεργασία επιφάνειας – Γυάλισμα CMP για εξαιρετικά λεία επιφάνεια
  5. Επιθεώρηση & Δοκιμές – Έλεγχος πάχους, ελαττωμάτων και ηλεκτρικών ιδιοτήτων




Συχνές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ υποστρώματος SiC και επιταξιακής γκοφρέτας SiC;

Α: Το υπόστρωμα είναι το βασικό υλικό, ενώ η επιταξιακή στρώση είναι η λειτουργική στρώση όπου κατασκευάζονται οι συσκευές.



Ε2: Μπορούν το πάχος της επιταξιακής στρώσης και το ντόπινγκ να προσαρμοστούν;

Α: Ναι, τόσο το πάχος όσο και η συγκέντρωση ντόπινγκ μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις της συσκευής.



Ε3: Γιατί να επιλέξετε γκοφρέτες SiC 8 ιντσών;

Α: Το μεγαλύτερο μέγεθος γκοφρέτας βελτιώνει την αποδοτικότητα παραγωγής και μειώνει το κόστος ανά συσκευή, υποστηρίζοντας τη μαζική παραγωγή.
