Σιλικόνιο σε μονωτή SOI Wafer 6", 2,5 "m (P-doped) + 1,0 SiO2 + 625um Si (P-type /Boron Doped)
Λεπτομέρειες:
Μάρκα: | ZMSH |
Αριθμό μοντέλου: | ΣΥΡΙΖΑ |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 |
---|---|
Χρόνος παράδοσης: | 2-4 εβδομάδες |
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Διάμετρος: | 6 ιντσών | Τύπος/Δοπάντης:: | Τύπος N/Π-ντόπινγκ |
---|---|---|---|
Προσανατολισμός:: | <1-0-0>+/-0,5 βαθμός | Δάχος:: | 2.5±0,5μm |
Ειδική αντίσταση:: | 1-4 Ωμ-cm | Τελειώστε:: | Προσωρινή πλευρά γυαλισμένη |
Θολωμένο θερμικό οξείδιο:: | 10,0 μm +/- 0,1 μm | Κουβέρτες χειρισμού:: | <1-0-0>+/-0,5 βαθμός |
Επισημαίνω: | 625um SOI πλακέτα,P-doped SOI πλακέτα |
Περιγραφή προϊόντων
Σίλικον επί μονωτή SOI πλάκας 6", 2,5 "m (πολυπυρηνικό) + 1,0 SiO2 + 625um Si (πολυπυρηνικό)
Σύνθεση κυψελών από πυρίτιο σε μονωτή (SOI)
Αυτό το κύλινδρο από πυρίτιο σε μονωτή (SOI) είναι ένα εξειδικευμένο υποστρώμα ημιαγωγών που έχει σχεδιαστεί για προηγμένες εφαρμογές ηλεκτρονικών και μικροηλεκτρομηχανικών συστημάτων (MEMS).Η πλάκα χαρακτηρίζεται από μια πολυεπίπεδη δομή που ενισχύει τις επιδόσεις της συσκευής, μειώνει την παρασιτική χωρητικότητα και βελτιώνει τη θερμική μόνωση, καθιστώντας το ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών υψηλής απόδοσης και υψηλής ακρίβειας.
Ιδιότητες προϊόντων κυψελών από πυρίτιο σε μονωτή (SOI)
Προδιαγραφές κυψελών:
- Διάμετρος πλάκας: 150 χιλιοστά
- Η διάμετρος των 6 ιντσών παρέχει μεγάλη επιφάνεια για την κατασκευή συσκευών, βελτιώνοντας την αποτελεσματικότητα της κατασκευής και μειώνοντας το κόστος παραγωγής.
Τμήμα συσκευής:
- Δάχος: 2,5 μικρομέτρα
- Το λεπτό στρώμα συσκευής επιτρέπει τον ακριβή έλεγχο των ηλεκτρονικών ιδιοτήτων, απαραίτητο για εφαρμογές υψηλής ταχύτητας και υψηλών επιδόσεων.
- Ντόπινγκ: τύπου P (φωσφορικά)
- Η ντόπινγκ φωσφόρου ενισχύει την ηλεκτρική αγωγιμότητα του στρώματος της συσκευής, καθιστώντας την κατάλληλη για διάφορες συσκευές ημιαγωγών τύπου p.
Τοποθέτηση του οξειδίου (BOX):
- Δάχος: 1,0 μικρομέτρα
- Το στρώμα SiO2 πάχους 1,0 μm παρέχει εξαιρετική ηλεκτρική απομόνωση μεταξύ του στρώματος της συσκευής και της πλάκας χειρισμού, μειώνοντας την παρασιτική χωρητικότητα και βελτιώνοντας την ακεραιότητα του σήματος.
Κεφαλάκι χειρισμού:
- Δάχος: 625 μικρομέτρα
- Η παχιά πλάκα χειριστή εξασφαλίζει μηχανική σταθερότητα κατά τη διάρκεια της κατασκευής και της λειτουργίας, αποτρέποντας την παραμόρφωση ή το σπάσιμο.
- Τύπος: τύπου P (πολυμετρική με βόριο)
- Το ντόπινγκ με βόριο βελτιώνει τη μηχανική αντοχή και τη θερμική αγωγιμότητα του κυψελού χειριστή, βοηθώντας στην διάχυση της θερμότητας και ενισχύοντας τη συνολική αξιοπιστία της συσκευής.
Τοπίο συσκευής | ||
Διάμετρος: | 6 ιντσών | |
Τύπος/Δοπάντης: | Τύπος N/Π-ντόπινγκ | |
Προσανατολισμός: | <1-0-0>+/-0,5 βαθμός | |
Δάχος: | 2.5±0,5μm | |
Αντίσταση: | 1-4 Ωμ-cm | |
Τελειώστε: | Προσωρινή πλευρά γυαλισμένη | |
Θολωμένο θερμικό οξείδιο: |
||
Δάχος: | 10,0 μm +/- 0,1 μm | |
Κουβέρτες χειρισμού: |
||
Τύπος/Δοπάντης | Ο τύπος P, ο τύπος Β | |
Προσανατολισμός | <1-0-0>+/-0,5 βαθμός | |
Αντίσταση: | 10 έως 20 Ω-cm | |
Δάχος: | 625 +/- 15 μm | |
Τελειώστε: | Καθώς παραλήφθηκε (μη γυαλισμένο) |
Βασικές ιδιότητες του προϊόντος:
-
Υψηλής ποιότητας στρώμα συσκευής:
- Κινητικότητα φορέαΗ υψηλή κινητικότητα του φορέα στο στρώμα που περιέχει φωσφόρο εξασφαλίζει γρήγορη ηλεκτρονική ανταπόκριση και λειτουργία υψηλής ταχύτητας.
- Χαμηλή πυκνότητα ελαττωμάτων: Η υψηλής ποιότητας διαδικασία κατασκευής εξασφαλίζει ελάχιστα ελαττώματα, με αποτέλεσμα καλύτερη απόδοση και υψηλότερες αποδόσεις.
-
Αποτελεσματική ηλεκτρική μόνωση:
- Χαμηλή παρασιτική ικανότητα: Το στρώμα BOX απομονώνει αποτελεσματικά το στρώμα της συσκευής από το υπόστρωμα, μειώνοντας την παρασιτική χωρητικότητα και την διασταύρωση, κρίσιμη για εφαρμογές υψηλής συχνότητας και χαμηλής ισχύος.
- Ακεραιότητα σήματος: Η βελτιωμένη ηλεκτρική απομόνωση συμβάλλει στη διατήρηση της ακεραιότητας του σήματος, η οποία είναι απαραίτητη για τα ψηφιακά και αναλογικά κυκλώματα υψηλής ακρίβειας.
-
Θερμική διαχείριση:
- Θερμική αγωγιμότητα: Η πλάκα χειριστή με ντόπινγκ βορίου παρέχει καλή θερμική αγωγιμότητα, βοηθώντας στην διάχυση της θερμότητας που παράγεται κατά τη λειτουργία της συσκευής, αποτρέποντας έτσι την υπερθέρμανση και εξασφαλίζοντας σταθερή απόδοση.
- Αντίσταση στη θερμότητα: Η δομή και τα υλικά της πλάκας εξασφαλίζουν ότι μπορεί να αντέξει υψηλές θερμοκρασίες κατά τη διάρκεια της επεξεργασίας και της λειτουργίας.
-
Μηχανική σταθερότητα:
- Δυνατότητα: Η παχιά λαβή της πλάκας παρέχει μηχανική υποστήριξη, διασφαλίζοντας ότι η πλάκα παραμένει σταθερή κατά τη διάρκεια της διαδικασίας κατασκευής και υπό εργασιακές πιέσεις.
- Δυνατότητα: Η μηχανική σταθερότητα του κυψελού χειριστή συμβάλλει στην πρόληψη ζημιών, μειώνοντας τον κίνδυνο σπάσματος του κυψελού και βελτιώνοντας τη συνολική διάρκεια ζωής της συσκευής.
-
Πολυδιάστατες εφαρμογές:
- Υπολογιστές υψηλής απόδοσης: Κατάλληλο για επεξεργαστές και άλλα ψηφιακά λογικά κυκλώματα υψηλής ταχύτητας, χάρη στην υψηλή κινητικότητα φορέα και τη χαμηλή παρασιτική χωρητικότητα.
- Επικοινωνία 5G: Ιδανικό για συστατικά ραδιοσυχνοτήτων και επεξεργασία σήματος υψηλής συχνότητας, επωφελούμενο από τις εξαιρετικές ιδιότητες ηλεκτρικής απομόνωσης και θερμικής διαχείρισης.
- Συσκευές MEMS: Ιδανικό για την κατασκευή MEMS, προσφέροντας τη μηχανική σταθερότητα και ακρίβεια που απαιτούνται για μικροκατασκευασμένες δομές.
- Αναλογικά κυκλώματα και κυκλώματα μικτού σήματος: Η χαμηλή ένταση θορύβου και η μειωμένη διασταύρωση του καθιστούν κατάλληλο για αναλογικά κυκλώματα υψηλής ακρίβειας.
- Ηλεκτρονική ενέργεια: Οι ισχυρές θερμικές και μηχανικές ιδιότητες του καθιστούν κατάλληλο για εφαρμογές διαχείρισης ενέργειας που απαιτούν υψηλή απόδοση και αξιοπιστία.
Συμπεράσματα
Αυτή η πλάκα από πυρίτιο σε μονωτή (SOI) προσφέρει έναν μοναδικό συνδυασμό υλικών υψηλής ποιότητας και προηγμένων τεχνικών κατασκευής, με αποτέλεσμα ένα υπόστρωμα που ξεχωρίζει στην ηλεκτρική απόδοση,θερμική διαχείρισηΟι ιδιότητες αυτές το καθιστούν ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών ηλεκτρονικών και MEMS υψηλών επιδόσεων,για την υποστήριξη της ανάπτυξης ημιαγωγών επόμενης γενιάς.

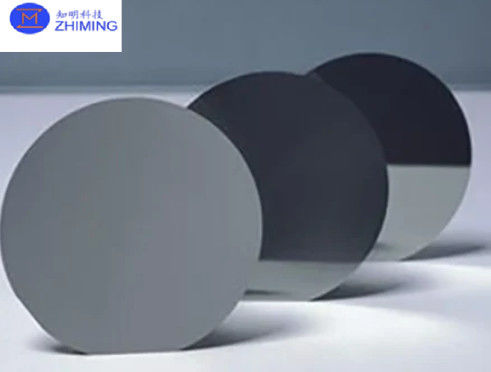

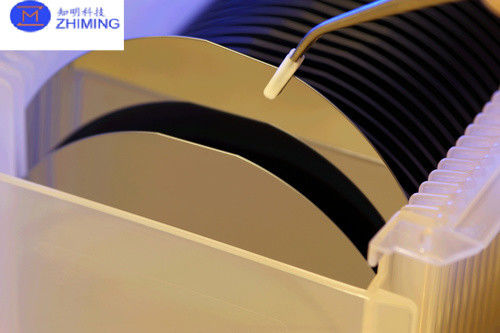

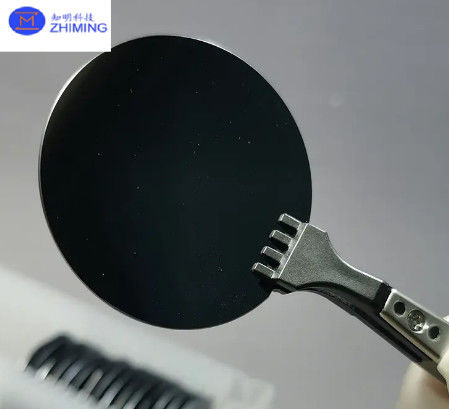

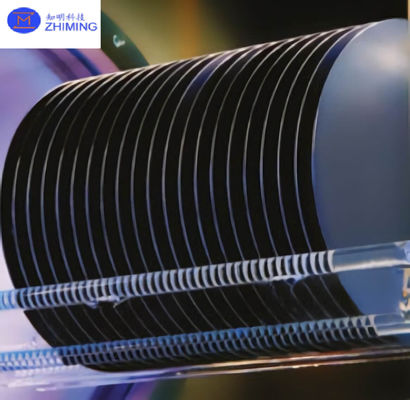

Φωτογραφίες προϊόντων κυψελών από πυρίτιο σε μονωτή (SOI)
Ερωτήσεις και απαντήσεις
Τι είναι τα SOI Wafers (Wafers Silicon-On-Isolator);
Τα πλακάκια Silicon-On-Insulator (SOI) είναι ένας τύπος υποστρώματος ημιαγωγών που αποτελείται από πολλά στρώματα, συμπεριλαμβανομένου ενός λεπτού στρώματος συσκευής πυριτίου, ενός στρώματος οξειδίου μόνωσης,και μια στήριξη σφαιρίδας με σφαιρίδιο πυριτίουΗ δομή αυτή βελτιώνει τις επιδόσεις των συσκευών ημιαγωγών παρέχοντας καλύτερη ηλεκτρική μόνωση, μειώνοντας την παρασιτική χωρητικότητα και βελτιώνοντας τη θερμική διαχείριση.
