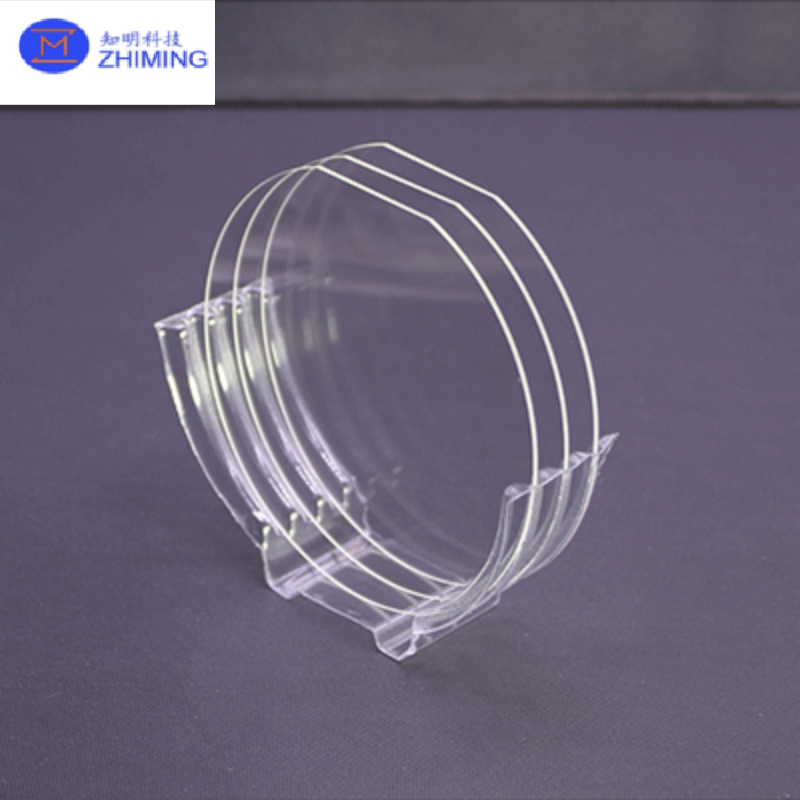

Εισαγωγή του υαλοπλάκα BF33

Η υαλοπλάκα BF33—ευρέως γνωστή ως BOROFLOAT 33 ή BF 33—είναι μια υαλοπλάκα επίπλευσης βοριοπυριτικού γυαλιού υψηλής ποιότητας που κατασκευάζεται από την SCHOTT, γνωστή για τις εξαιρετικές θερμικές, οπτικές, χημικές και μηχανικές της ιδιότητες. Το «33» στο όνομά της αναφέρεται στον συντελεστή θερμικής διαστολής (CTE) περίπου 3,3 ppm/°C, ένα χαρακτηριστικό που ταιριάζει πολύ με το πυρίτιο, καθιστώντας την προτιμώμενη επιλογή για εφαρμογές ημιαγωγών και μικροηλεκτρονικής.

Το BOROFLOAT 33 δημιουργείται χρησιμοποιώντας την πρωτοποριακή διαδικασία microfloat της SCHOTT, η οποία αποδίδει ένα ομογενές υλικό με ποιότητα επιφάνειας σαν καθρέφτη, υψηλή επιπεδότητα, ελάχιστη μικροτραχύτητα και συνολική εξαιρετική οπτική διαύγεια.

Σύνθεση Υλικού & Δομική Ακεραιότητα της υαλοπλάκας BF33

Η σύνθεση του γυαλιού BF33 είναι περίπου:

•  SiO₂

•  B₂O₃

•  Na₂O/K₂O

•  Al₂O₃

Αυτή η σύνθεση αποδίδει βασικά οφέλη:

• Χαμηλή πυκνότητα, ελαφρύτερο από το τυπικό γυαλί σόδας-ασβέστη, επιτρέποντας ελαφριές πολυστρωματικές δομές (π.χ., αλεξίσφαιρο γυαλί).

• Χαμηλή περιεκτικότητα σε αλκάλια, η οποία μειώνει την έκπλυση σε αναλυτικές ή βιοϊατρικές συσκευές, ελαχιστοποιώντας τις παρεμβολές κατά τη διάρκεια των μετρήσεων.

Θερμικές & Μηχανικές Ιδιότητες της υαλοπλάκας BF33

Θερμική απόδοση

• Συντελεστής θερμικής διαστολής (CTE): ≈ 3.25 ppm/°C—που ταιριάζει πολύ με το πυρίτιο—εξασφαλίζει ελάχιστη καταπόνηση κατά τη διάρκεια των αλλαγών θερμοκρασίας και είναι απαραίτητο για διαδικασίες όπως η ανοδική συγκόλληση.

• Αντοχή σε θερμοκρασία: Έως 450 °C για μακροχρόνια χρήση και 500 °C για βραχυπρόθεσμες (<10 h) λειτουργίες.

• Αντοχή σε θερμικό σοκ: Το χαμηλό CTE και η δομική του ακεραιότητα προσφέρουν εξαιρετική αντοχή σε γρήγορες διακυμάνσεις θερμοκρασίας, αποτρέποντας το ράγισμα ή την παραμόρφωση.

Μηχανική αντοχή

• Σκληρότητα: Υψηλή σκληρότητα Knoop (≈ 480 HK) και ισχυρή αντοχή στην τριβή, που ξεπερνά σημαντικά το συνηθισμένο γυαλί σόδας-ασβέστη.

• Ελαστικό μέτρο: Περίπου 64 kN/mm² με λόγο Poisson περίπου 0,2.

• Αυτά τα χαρακτηριστικά καθιστούν το BF33 εξαιρετικά ανθεκτικό στη διείσδυση, το ξύσιμο και τη μηχανική φθορά.

Οπτικές & Χημικές Ιδιότητες της υαλοπλάκας BF33

Οπτικά χαρακτηριστικά

• Υψηλή διαφάνεια σε μήκη κύματος UV, ορατού και κοντινού-IR, με πολύ χαμηλό αυτοφθορισμό—ιδανικό για οπτικά και αναλυτικά συστήματα υψηλής ακρίβειας.

• Διέλευση UV: Σε πάχος 0,5 mm, διαπερατότητα > 90% στα 308 nm και ακόμα > 35% στα 248 nm—που ξεπερνά σημαντικά άλλα λεπτά γυάλινα υλικά.

Χημική ανθεκτικότητα

• Εξαιρετική αντοχή στο νερό, ισχυρά οξέα, αλκάλια και οργανικούς διαλύτες—καθιστώντας το BF33 ιδιαίτερα κατάλληλο για σκληρά χημικά περιβάλλοντα όπως η υγρή χάραξη, το CMP ή τα αναλυτικά όργανα.

• Η υδρολυτική και διαβρωτική αντοχή βαθμολογείται στην κατηγορία 1 σύμφωνα με τα πρότυπα ISO/DIN.

Ποιότητα επιφάνειας & Κατασκευή της υαλοπλάκας BF33

Πολλοί προμηθευτές προσφέρουν διπλής όψης γυαλισμένες (DSP) υαλοπλάκες BF33, συχνά με τραχύτητα επιφάνειας υπο-νανομέτρου (< 1 nm Ra), στενό TTV (<10 µm) και φινιρίσματα χαμηλών ελαττωμάτων (π.χ., γρατσουνιά/σκάψιμο 60/40), κατάλληλα για απαιτητικές απαιτήσεις μικροκατασκευής.

Τέτοιες προδιαγραφές εξασφαλίζουν εξαιρετική επιπεδότητα και συμβατότητα συγκόλλησης, ιδιαίτερα για ανοδική συγκόλληση, αποσύνδεση με λέιζερ, και οπτική συναρμολόγηση όπου η ποιότητα της επιφάνειας είναι κρίσιμη.

Τυπικές Εφαρμογές της υαλοπλάκας BF33

Οι εξαιρετικές ιδιότητες του BF33 το καθιστούν ένα υλικό που πρέπει να χρησιμοποιηθεί σε διάφορους τομείς:

• Ημιαγωγοί & Μικροηλεκτρονική: Υαλοπλάκες φορέα, ανοδική συγκόλληση με πυρίτιο, λέπτυνση υαλοπλάκας, μικρορευστομηχανική, MEMS, οπτικοί αισθητήρες και συσκευές lab-on-chip.

• Οπτική & Φωτονική: Οπτικά λέιζερ, φίλτρα, καθρέφτες, διαφάνειες μικροσκοπίου και οπτικά σε απαιτητικά θερμικά περιβάλλοντα.

• Αναλυτικά & Βιοϊατρικά: Βιοτσιπς, πλάκες τιτλοδότησης, μικρορευστομηχανικά συστήματα, διαγνωστικά εργαλεία—χάρη στον χαμηλό αυτοφθορισμό και τη χημική καθαρότητα.

• Βιομηχανικές Εφαρμογές: Οπτικά υψηλής θερμοκρασίας, παράθυρα κλιβάνου, καλύμματα προβολέων, γυαλιά σκοπευτή για χημικούς αντιδραστήρες.

• Ενέργεια & Περιβαλλοντική Τεχνολογία: Υποστρώματα για φωτοβολταϊκά συστήματα, περιβαλλοντικούς αισθητήρες και μικρορευστομηχανικές συσκευές περιβαλλοντικής παρακολούθησης.

• Αεροδιαστημική & Άμυνα: Ανθεκτικά, θερμικά σταθερά εξαρτήματα όπως πίνακες οργάνων, παράθυρα αισθητήρων και οπτικά διαστήματος.

Σύνοψη & Πλεονεκτήματα της υαλοπλάκας BF33

Εν κατακλείδι, η υαλοπλάκα γυαλιού BF33 / BOROFLOAT 33 προσφέρει έναν απαράμιλλο συνδυασμό ιδιοτήτων:

Αυτά τα χαρακτηριστικά το καθιστούν ένα ευέλικτο και υψηλής απόδοσης υπόστρωμα για εφαρμογές όπου η αξιοπιστία, η ακρίβεια και η ανθεκτικότητα είναι απαραίτητες.

Συμπέρασμα της υαλοπλάκας BF33

Η υαλοπλάκα γυαλιού BF33/BOROFLOAT 33 ξεχωρίζει ως ένα υπόστρωμα βοριοπυριτικού γυαλιού κορυφαίας ποιότητας, κατασκευασμένο μέσω της διαδικασίας microfloat της SCHOTT. Η συνέργεια του χαμηλού συντελεστή θερμικής διαστολής, της αντοχής σε θερμικό σοκ, της υψηλής οπτικής ποιότητας, της χημικής αδράνειας, της μηχανικής ανθεκτικότητας και της εξαιρετικής επιφάνειας το καθιστά απαραίτητο σε όλες τις κλίμακες—από την προηγμένη συσκευασία ημιαγωγών έως τα υπερσύγχρονα οπτικά συστήματα, τα βιοϊατρικά όργανα και τις αεροδιαστημικές τεχνολογίες.

Συχνές ερωτήσεις (FAQ) της υαλοπλάκας BF33

Τι είναι το γυαλί BF33;

Το BF33, επίσης γνωστό ως BOROFLOAT 33, είναι ένα υψηλής ποιότητας γυαλί επίπλευσης βοριοπυριτικού που κατασκευάζεται χρησιμοποιώντας την ιδιόκτητη διαδικασία microfloat της SCHOTT. Διαθέτει χαμηλή θερμική διαστολή (~3,3 × 10⁻⁶ K⁻¹), υψηλή αντοχή σε θερμικό σοκ, εξαιρετική χημική ανθεκτικότητα και εξαιρετική οπτική διαύγεια. Συχνά παρέχεται σε μορφή υαλοπλάκας για εφαρμογές ημιαγωγών, μικρορευστομηχανικής και οπτικής.

Ποια είναι η διαφορά μεταξύ του BF33 και του συνηθισμένου γυαλιού;

Σε αντίθεση με το γυαλί σόδας-ασβέστη, το BF33 περιέχει περισσότερο από 80% διοξείδιο του πυριτίου και σημαντική ποσότητα οξειδίου του βορίου, το οποίο:

• Μειώνει τη θερμική διαστολή, αποτρέποντας το ράγισμα κατά τη διάρκεια της θερμικής κύκλωσης.

• Αυξάνει τη χημική αντοχή έναντι οξέων, βάσεων και διαλυτών.

• Βελτιώνει τη μετάδοση UV και υπέρυθρης ακτινοβολίας.

• Ενισχύει τη μηχανική αντοχή και την αντοχή στις γρατσουνιές.

Γιατί το γυαλί BF33 χρησιμοποιείται ευρέως στην κατασκευή ημιαγωγών και MEMS;

Η θερμική του διαστολή ταιριάζει με αυτή του πυριτίου, επιτρέποντας την ανοδική συγκόλληση χωρίς καταπόνηση. Επιπλέον, η χημική του ανθεκτικότητα του επιτρέπει να αντέχει στην υγρή χάραξη, το CMP και άλλες διαδικασίες καθαρού δωματίου χωρίς υποβάθμιση.

Μπορούν να γυαλιστούν οι υαλοπλάκες γυαλιού BF33;

Ναι. Οι υαλοπλάκες BF33 συχνά παρέχονται ως DSP (Double-Side Polished) ή SSP (Single-Side Polished) με τραχύτητα επιφάνειας < 1 nm Ra και χαμηλή συνολική μεταβολή πάχους (TTV), η οποία είναι κρίσιμη για τη φωτολιθογραφία και τη συγκόλληση υαλοπλάκας.
