GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Υψηλή καθαρότητα 5N 99,999%

GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Υψηλή καθαρότητα 5N 99,999%

Λεπτομέρειες:

Place of Origin: China
Μάρκα: ZMSH

Πληρωμής & Αποστολής Όροι:

Χρόνος παράδοσης: 2-4weeks
Όροι πληρωμής: Τ/Τ
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Μοριακό βάρος (g/mol): 100.697 Χρώμα/εμφάνιση: Λάμψη πορτοκαλί στερεά
Καθαρότητα: ≥ 99,999%, 5N Σημείο τήξης (°C): 1,457
Διαφορά ζώνης (eV): 2.24 Κινητικότητα ηλεκτρονίων (cm2/(V·s)): 300
Μαγνητική ευαισθησία (χ) (cgs): -13,8 × 10−6 Θερμική αγωγιμότητα (W/(cm·K)): 0.752
Επισημαίνω:

Πίνακας 3

,

2 ιντσών ΓΚΠ βάρη

,

Υψηλής καθαρότητας GaP Wafer

Περιγραφή προϊόντων



GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Υψηλή καθαρότητα 5N 99,999%

Περιγραφή του GaP Wafer:

Στους ημιαγωγούς, το φωσφορίδιο του γαλλίου είναι ένας τύπος III-V σύνθετος ημιαγωγός που έχει ένα ευρύ έμμεσο φάσμα φωσφοριδίου του γαλλίου (διάλειμμα) Wafersgap.Η κρυσταλλική δομή αυτής της ένωσης είναι η ίδια με της πυριτίου.Το υλικό αυτό είναι άοσμο και αδιάλυτο στο νερό.Έχει χρησιμοποιηθεί στην κατασκευή πολλών ηλεκτρονικών συσκευών, συμπεριλαμβανομένων των διακόπτες CMOS και RF/V/A.

Το κύριο υλικό υποστρώματος για τα LED είναι το φωσφορίδιο του γαλλίου, και είναι διαφανές στο κόκκινο, κίτρινο και πορτοκαλί φως.Αυτές οι διόδους είναι διαφανείς στο μεγαλύτερο μέρος του φωτός.Η χρήση τους σε ηλεκτρονικά εξαρτήματα εξαρτάται από το πόσο έντονα εκπέμπουν φως.δεν εκπέμπει αρκετό φως για να είναι χρήσιμη ως πηγή φωτισμού.



Ο χαρακτήρας του GaP Wafer:

1. Bandgap: Το GaP έχει άμεσο bandgap περίπου 2,26 eV σε θερμοκρασία δωματίου. Αυτό το επίπεδο ενέργειας bandgap κάνει το GaP κατάλληλο για οπτοηλεκτρονικές εφαρμογές, συμπεριλαμβανομένων των LED και των φωτοανιχνευτών.
2Οπτικές ιδιότητες: Τα Wafer GaP παρουσιάζουν εξαιρετικές οπτικές ιδιότητες, όπως υψηλή διαφάνεια στο ορατό φάσμα.Η διαφάνεια αυτή είναι ευνοϊκή για τις οπτοηλεκτρονικές συσκευές που λειτουργούν στο εύρος του ορατού φωτός..
3Ηλεκτρικές ιδιότητες: Το GaP έχει καλές ηλεκτρικές ιδιότητες, συμπεριλαμβανομένης της υψηλής κινητικότητας των ηλεκτρονίων και του χαμηλού σκοτεινού ρεύματος.που το καθιστά κατάλληλο για ηλεκτρονικές συσκευές υψηλής ταχύτητας και οπτικοηλεκτρονικές συσκευές χαμηλού θορύβου.
4Θερμικές ιδιότητες: Τα Wafer GaP έχουν σχετικά καλή θερμική αγωγιμότητα, βοηθώντας στην διάχυση της θερμότητας από ηλεκτρονικές συσκευές.Αυτή η ιδιότητα είναι σημαντική για τη διατήρηση της απόδοσης και της αξιοπιστίας της συσκευής.
5Κρυσταλλική δομή: Το GaP έχει κρυσταλλική δομή ψευδαργύρου, η οποία επηρεάζει τις ηλεκτρονικές και οπτικές του ιδιότητες.Η κρυστάλλινη δομή επηρεάζει επίσης τις διαδικασίες ανάπτυξης και κατασκευής συσκευών με βάση το GaP.
6. Ντόπινγκ: Τα Wafers GaP μπορούν να ντόπιζονται με διάφορες ακαθαρσίες για να τροποποιήσουν την ηλεκτρική αγωγιμότητά τους και τις οπτικές τους ιδιότητες.Αυτός ο έλεγχος των συμπληρωτικών είναι απαραίτητος για την προσαρμογή των συσκευών GaP για συγκεκριμένες εφαρμογές.
7. Συμβατότητα με ενώσεις III-V: το GaP είναι συμβατό με άλλα ημιαγωγούς σύνθετων III-V,επιτρέποντας την ανάπτυξη ετεροδομών και την ενσωμάτωση διαφορετικών υλικών για τη δημιουργία προηγμένων συσκευών.





Η μορφή της Wafer GaP:

Κρυστάλλινη δομή Κουβ. α = 5.4505
Μέθοδος ανάπτυξης CZ (LEC)
Σφιχτότητα 40,13 g/cm3
Σημείο τήξης 1480 oC
Θερμική επέκταση 5.3 x10-6 / oC
Δοπτικό S ντόπιση χωρίς ντόπινγκ
Άξονας ανάπτυξης κρυστάλλων <111> ή <100> < 100> ή < 111>
Τύπος αγωγού N N
Συγκέντρωση φορέα 2 ~ 8 x1017 /cm3 4 ~ 6 x1016 /cm3
Αντίσταση ~ 0,03 W-cm ~ 0,3 W-cm
ΕΠΔ < 3x105 < 3x105

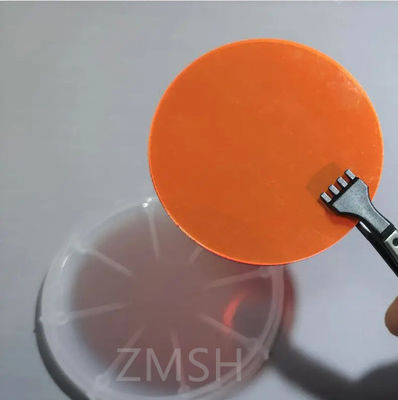

Η σωματική φωτογραφία του GaP Wafer:


GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Υψηλή καθαρότητα 5N 99,999% 0



Εφαρμογές της Wafer GaP:

1Διοίοι εκπομπής φωτός (LED):
Τα Wafer GaP χρησιμοποιούνται συνήθως στην κατασκευή LED για διάφορες εφαρμογές φωτισμού, συμπεριλαμβανομένων των προβολέων, των οθονών και του φωτισμού των αυτοκινήτων.
2Διοτίδες λέιζερ
Τα Wafer GaP χρησιμοποιούνται στην παραγωγή διόδων λέιζερ για εφαρμογές όπως η αποθήκευση οπτικών δεδομένων, οι τηλεπικοινωνίες και οι ιατρικές συσκευές.
3Φωτοανιχνευτές:
Τα Wafer GaP χρησιμοποιούνται σε φωτοανιχνευτές για εφαρμογές ανίχνευσης φωτός, συμπεριλαμβανομένων των οπτικών επικοινωνιών, των συστημάτων απεικόνισης και της παρακολούθησης του περιβάλλοντος.
4Ηλιακά κύτταρα:
Τα Wafer GaP χρησιμοποιούνται στην ανάπτυξη ηλιακών κυψελών υψηλής απόδοσης, ιδίως σε δομές ηλιακών κυψελών πολλαπλών συνδεδεμένων για εφαρμογές στο διάστημα και σε φωτοβολταϊκούς επίγειους συγκεντρωτές.
5Οπτοηλεκτρονικές συσκευές:
Τα Wafer GaP αποτελούν αναπόσπαστο μέρος διαφόρων οπτοηλεκτρονικών συσκευών, όπως φωτονικά ολοκληρωμένα κυκλώματα, οπτικοί αισθητήρες και οπτοηλεκτρονικοί διαμορφωτές.
6Ηλεκτρονικά υψηλής ταχύτητας:
Τα Wafer GaP χρησιμοποιούνται σε ηλεκτρονικές συσκευές υψηλής ταχύτητας, συμπεριλαμβανομένων των τρανζίστορ υψηλής συχνότητας, των ολοκληρωμένων κυκλωμάτων μικροκυμάτων και των ενισχυτών ισχύος ραδιοσυχνοτήτων.
7Ημιαγωγικά λέιζερ:
Τα Wafer GaP χρησιμοποιούνται στην κατασκευή ημιαγωγών λέιζερ που χρησιμοποιούνται σε εφαρμογές όπως οπτικές επικοινωνίες, σαρωτές barcode και ιατρικό εξοπλισμό.
8Φωτονική:
Τα Wafer GaP διαδραματίζουν κρίσιμο ρόλο στις εφαρμογές φωτονικής, συμπεριλαμβανομένων των κυματοδηγών, των οπτικών διακόπτες και των φωτονικών κρυστάλλων για τον χειρισμό του φωτός σε νανοκλίμακα.
9Τεχνολογία αισθητήρων:
Τα Wafer GaP χρησιμοποιούνται στην ανάπτυξη αισθητήρων για διάφορες εφαρμογές, όπως η ανίχνευση αερίων, η παρακολούθηση του περιβάλλοντος και η βιοϊατρική διάγνωση.
10Συσκευές ετεροσυνδέσεως:
Τα Wafer GaP ενσωματώνονται με άλλους σύνθετους ημιαγωγούς III-V για τη δημιουργία συσκευών ετεροσύνδεσης, επιτρέποντας προηγμένες λειτουργίες σε ηλεκτρονικά και οπτοηλεκτρονικά συστήματα.

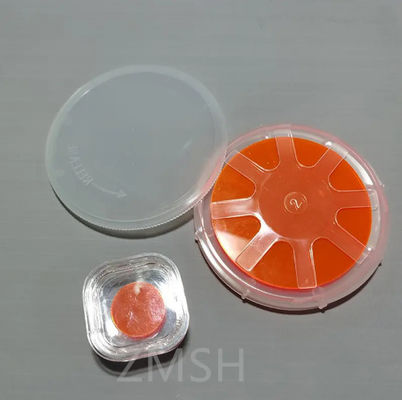

Φωτογραφίες εφαρμογής του GaP Wafer:

GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Υψηλή καθαρότητα 5N 99,999% 1

Γενικά ερωτήματα:

1. Ε: Για ποιο σκοπό χρησιμοποιείται το φωσφορίδιο του γαλλίου;
Α: Το φωσφορικό γάλλιο χρησιμοποιείται στην κατασκευή φθηνών κόκκινων, πορτοκαλί και πράσινων διόδων εκπομπής φωτός (LED) με χαμηλή έως μέση φωτεινότητα από τη δεκαετία του 1960.Χρησιμοποιείται ανεξάρτητα ή μαζί με αρσενικό γαλλίου

Σύσταση για το προϊόν:

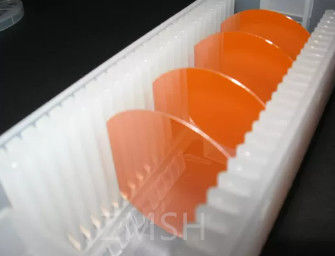

1.SOI Wafer Silicon On Insulator Wafer Dopant P BOX στρώμα 0,4-3 Προσανατολισμός υποστρώματος 100 111GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Υψηλή καθαρότητα 5N 99,999% 2

2.8inch GaN-on-Si Epitaxy si substrate ((110 111 110) για αντιδραστήρες MOCVD ή για εφαρμογές ενέργειας ραδιοσυχνοτήτων

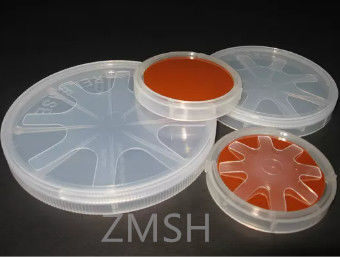

GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Υψηλή καθαρότητα 5N 99,999% 3
