Λεπτομέρειες:

Place of Origin: China
Μάρκα: ZMSH
Αριθμό μοντέλου: ΓΚΟΦΡΈΤΑ SI
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

προσανατολισμός: < 100> ή < 111> Αντίσταση: 1-10 ohm-cm (ή όπως ορίζεται)
TTV: ≤ 2μm Υποκλίνεσαι.: ≤ 40μm
Δύση.: ≤ 40μm Αριθμός σωματιδίων: ≤ 50 @ ≥ 0,12μm
Επενδύσεις: ≤ 1μm (σε περιοχή 20 mm x 20 mm) Πλατεία (GBIR): ≤ 0,5μm (Παγκόσμιο Ιδανικό Πεδίο Επιστροφής)
Επισημαίνω:

Πλακέτες από πυρίτιο χωρίς ντόπινγκ

,

12 ιντσών πλακάκια από πυρίτιο.

,

Γκοφρέτα πυριτίου τύπων Π

Περιγραφή προϊόντων


2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor

Περιγραφή του Si Wafer:

Η πλακέτα πυριτίου είναι ένα υλικό που χρησιμοποιείται για την παραγωγή ημιαγωγών, τα οποία μπορούν να βρεθούν σε όλους τους τύπους ηλεκτρονικών συσκευών που βελτιώνουν τη ζωή των ανθρώπων.Το πυρίτιο έρχεται δεύτερο ως το πιο κοινό στοιχείο στο σύμπανΟι περισσότεροι άνθρωποι έχουν την ευκαιρία να συναντήσουν μια πραγματική πλακέτα πυριτίου στη ζωή τους.Αυτός ο υπερ-επίπεδης δίσκος είναι επεξεργασμένος σε μια καθρέφτη σαν επιφάνειαΕίναι επίσης εξαιρετικά καθαρό και απαλλαγμένο από ακαθαρσίες και μικροσωματίδια.Ιδιαίτερες ιδιότητες που είναι απαραίτητες για να γίνει το τέλειο υλικό υποστρώματος για τους σύγχρονους ημιαγωγούς..

Ο χαρακτήρας του Si Wafer:
Το Young's Modulus: Περίπου 130-185 GPa, που δείχνει τη δυσκαμψία της πλακέτας πυριτίου 300 mm
Δυνατότητα σπάσματος: Το πυρίτιο έχει χαμηλή αντοχή σπάσματος, πράγμα που σημαίνει ότι είναι επιρρεπές στην ρωγμή υπό πίεση.

Θερμική αγωγιμότητα: Περίπου 149 W/m·K σε 300K, η οποία είναι σχετικά υψηλή και ευεργετική για την διάλυση της θερμότητας που παράγεται σε ηλεκτρονικές συσκευές.
Συντελεστής θερμικής διαστολής: Περίπου 2,6 x 10^-6 /K, που δείχνει πόσο το πλακάκι θα επεκταθεί με τις αλλαγές της θερμοκρασίας.

Διαφορά ζώνης: Το πυρίτιο έχει ένα έμμεσο κενό ζώνης περίπου 1,1 eV σε θερμοκρασία δωματίου, το οποίο είναι κατάλληλο για τη δημιουργία ηλεκτρονικών συσκευών όπως τα τρανζίστορ.
Αντίσταση: Διαφέρει ανάλογα με το ντόπινγκ. Το εγγενές πυρίτιο έχει υψηλή αντίσταση (~ 10 ^ 3 Ω · cm), ενώ το ντόπινγκ πυρίτιο μπορεί να έχει αντίσταση που κυμαίνεται από 10 ^ 3 έως 10 ^ 3 Ω · cm.
Η διηλεκτρική σταθερά: Περίπου 11,7 στα 1 MHz, η οποία επηρεάζει την χωρητικότητα των συσκευών που κατασκευάζονται από πυρίτιο.

Χημική Σταθερότητα: Το πυρίτιο είναι χημικά σταθερό και ανθεκτικό στα περισσότερα οξέα και αλκαλικά σε θερμοκρασία δωματίου, εκτός από το υδροφθορικό οξύ (HF).
Οξείδωση: Το πυρίτιο σχηματίζει ένα εγγενές στρώμα οξειδίου (SiO2) όταν εκτίθεται σε οξυγόνο σε υψηλές θερμοκρασίες, το οποίο χρησιμοποιείται στην κατασκευή συσκευών ημιαγωγών για μονωτικά και προστατευτικά στρώματα.


Σχήμα SiΒάφρα:


Παράμετρος/ΠροϊόνΠεριγραφή/Προδιαγραφή
Τύπος υλικούΜονοκρυσταλλικό πυρίτιο
Καθαρότητα990,9999% (6N) ή υψηλότερο
Διάμετρος2 ίντσες, 3 ίντσες, 4 ίντσες, 6 ίντσες, 8 ίντσες, 12 ίντσες, κλπ.
ΔάχοςΤυποποιημένο πάχος ή προσαρμοσμένο σύμφωνα με τις απαιτήσεις του πελάτη
Κρυστάλλινος Προσανατολισμός<100>, <111>, <110> κλπ.
Προσανατολισμός±0,5° ή ακριβέστερη
Δυνατότητα ανοχής σε πάχος±5μm ή ακριβέστερη
Πλατεία≤ 1 μm ή περισσότερο
Επεξεργασία της επιφάνειας< 0,5 nm RMS ή χαμηλότερο

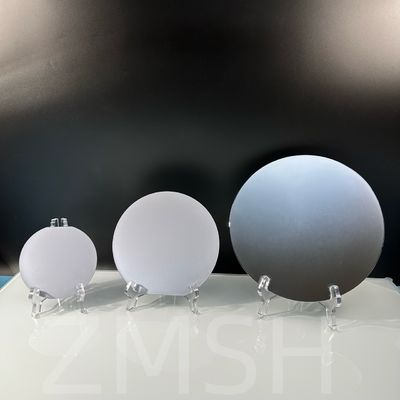

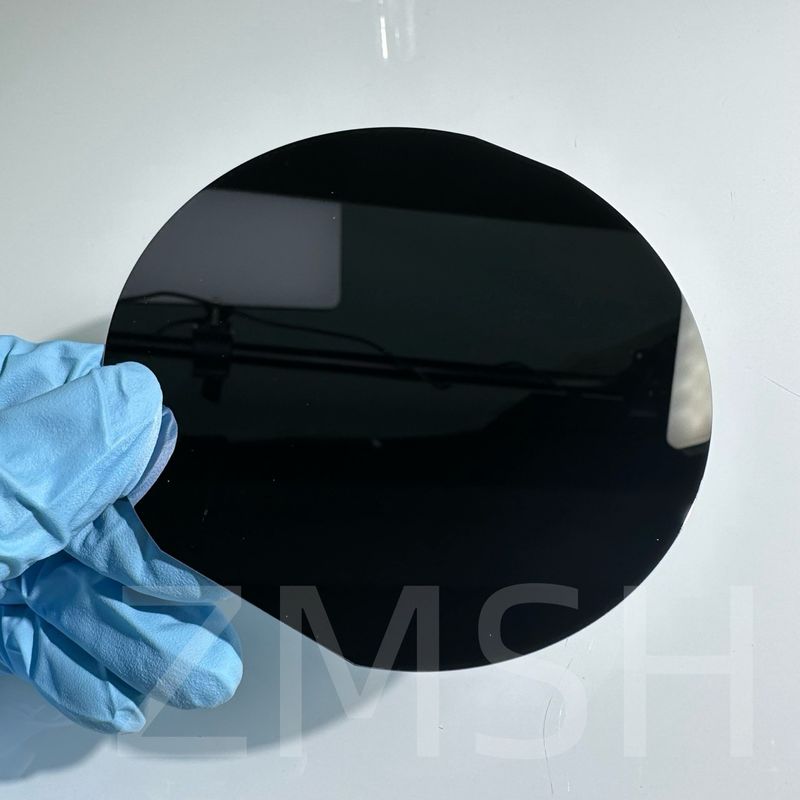

Φωτογραφίες του Si Wafer:

2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor 02 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor 1



 Εφαρμογή του Si Wafer:

1Παραγωγή μικροτσίπ και κατασκευή ολοκληρωμένων κυκλωμάτων
2. MEMS και μικροηλεκτρομηχανικά συστήματα
3Κατασκευή ημιαγωγών και αισθητήρων
4. Φως LED και δημιουργία διόδων λέιζερ
5Ηλιακοί/ηλιακοί συλλέκτες και πλάκες
6Συσκευάσματα οπτικού εξοπλισμού
7. Π&Α πρωτότυποποίηση και δοκιμές

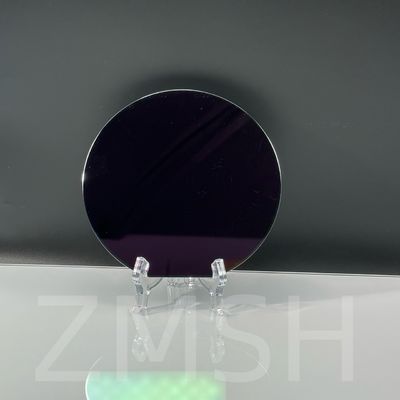

Εικόνες εφαρμογής του Si Wafer:

2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor 2

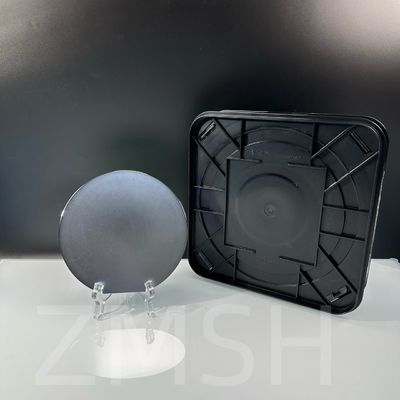

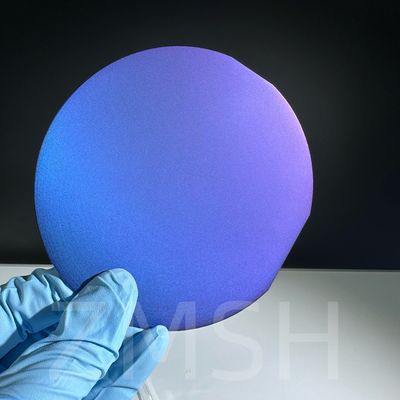

Εικόνα συσκευασίας SiΒάφρα:
2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor 32 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor 4



Προσαρμογή:

Μπορούμε να προσαρμόσουμε το μέγεθος, το πάχος και το σχήμα, συμπεριλαμβανομένων των ακόλουθων πτυχών:
Κρυστάλλινος προσανατολισμός: Οι κοινές προσανατολίσεις για τα πλακίδια πυριτίου 300 mm περιλαμβάνουν <100>, <110> και <111>, το καθένα προσφέροντας διαφορετικές ηλεκτρονικές ιδιότητες και πλεονεκτήματα για διάφορες εφαρμογές.
Ντόπινγκ: Η πλάκα πυριτίου μήκους 300 mm μπορεί να ντόπιζεται με στοιχεία όπως φωσφόρος (τύπου n), βόριο (τύπου p), αρσενικό και αντιμόνιο για να αλλάξουν τις ηλεκτρικές ιδιότητές τους.
Συγκέντρωση ντόπινγκ: Μπορεί να ποικίλει σημαντικά ανάλογα με την εφαρμογή,Από πολύ χαμηλές συγκεντρώσεις (~10^13 άτομα/cm^3) για πλάκες υψηλής αντίστασης έως πολύ υψηλές συγκεντρώσεις (~10^20 άτομα/cm^3) για πλάκες χαμηλής αντίστασης.



Γενικά ερωτήματα:

1Ε: Για ποιο σκοπό χρησιμοποιείται ένα σφαιρίδιο πυριτίου;
Α:Στην ηλεκτρονική, μια πλάκα (που ονομάζεται επίσης φέτα ή υπόστρωμα) είναι μια λεπτή φέτα ημιαγωγού, όπως ένα κρυσταλλικό πυρίτιο (c-Si, πυρίτιο), που χρησιμοποιείται για την κατασκευή ολοκληρωμένων κυκλωμάτων και,σε φωτοβολταϊκά, για την κατασκευή ηλιακών κυψελών.

2Ε: Ποια είναι η διαφορά ανάμεσα σε μια σφραγίδα πυριτίου και ένα τσιπ;
Α: Ενώ τα τσιπ και τα πλακίδια χρησιμοποιούνται συνήθως εναλλακτικά στα ηλεκτρονικά, υπάρχουν ορισμένες αξιοσημείωτες διαφορές μεταξύ των δύο.Μία από τις βασικές διαφορές είναι ότι ένα τσιπ ή ολοκληρωμένο κύκλωμα είναι ένα σύνολο ηλεκτρονικών, ενώ ένα πλακάκι είναι μια λεπτή φέτα πυριτίου που χρησιμοποιείται για το σχηματισμό ολοκληρωμένων κυκλωμάτων.



Σύσταση προϊόντος:

1.6 ίντσες N τύπου γυαλισμένο σιλικόνιο Wafer υψηλής καθαρότητας PVD / CVD επίστρωση

2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor 5
2.8inch GaN-on-Si Epitaxy Si Substrate 110 111 110 για αντιδραστήρες MOCVD ή εφαρμογή ενέργειας RF

2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες 12 ίντσες Si Wafer Silicon Wafer Polishing Undoped P type N type Semiconductor 6
