8 ιντσών GaN-on-Si Epitaxy Wafer 110 111 110 N τύπου P τύπου Προσαρμογή Ημιαγωγός RF LED
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
Πληρωμής & Αποστολής Όροι:
| Χρόνος παράδοσης: | 2-4weeks |
|---|---|
| Όροι πληρωμής: | Τ/Τ |
|
Λεπτομερής ενημέρωση |
|||
| Χωρισμένα: | SSP DSP | Συγκέντρωση ντόπινγκ: | Συγκέντρωση του ντόπινγκ στοιχείου 1 × 10^16 - 1 × 10^18 Cm^-3 |
|---|---|---|---|
| Πληθυσμός ελαττωμάτων: | ≤ 500 Cm^-2 | Συνθήκες αποθήκευσης: | Περιβάλλον αποθήκευσης για την πλάκα Θέρμανση 20-25°C, υγρασία ≤60% |
| Η κινητικότητα: | 1200~2000 | Δάχος: | 350 + 10um |
| Πλατεία: | Πλανότητα της επιφάνειας της πλάκας ≤ 0,5 μm | Διάμετρος: | 2-8inch |
| Επισημαίνω: | 8 ιντσών GaN-on-Si Epitaxy Wafer,111 Επιταξική πλάκα GaN-on-Si,110 GaN-on-Si Epitaxy Wafer |
||
Περιγραφή προϊόντων
8 ιντσών GaN-on-Si Epitaxy Wafer 110 111 110 N-type P-type Προσαρμογή Ημιαγωγός RF LED
Περιγραφή των Wafers GaN-on-Si:
Οι πλάκες GaN-on-Si MMIC και Si CMOS διαμέτρου 8 ιντσών (πάνω, αριστερά) είναι 3D ενσωματωμένες στην κλίμακα της πλάκας.Το υπόστρωμα Si της πλακέτας πυριτίου σε μονωτή αφαιρείται πλήρως με άλεση και επιλεκτική υγρή χαρακτική για να σταματήσει στο θαμμένο οξείδιο (BOX)Οι διάδρομοι προς το πίσω μέρος του CMOS και προς την κορυφή των κυκλωμάτων GaN είναι χαραγμένοι ξεχωριστά και διασυνδέονται με ένα μέταλλο.Η κάθετη ολοκλήρωση ελαχιστοποιεί το μέγεθος του τσιπ και μειώνει την απόσταση διασύνδεσης για να μειώσει την απώλεια και την καθυστέρησηΕκτός από την προσέγγιση οξειδίου-οξειδίου δεσμού, διεξάγονται εργασίες για την επέκταση των δυνατοτήτων της προσέγγισης 3D ολοκλήρωσης με τη χρήση υβριδικών διασυνδέσεων δεσμών,που θα επέτρεπε άμεσες ηλεκτρικές συνδέσεις μεταξύ των δύο πλακών χωρίς ξεχωριστούς διαδρόμους στα κυκλώματα GaN και CMOS.
Τα χαρακτηριστικά των Wafers GaN-on-Si:
Υψηλή ομοιομορφία
Κατώτατο ρεύμα διαρροής
Υψηλότερες θερμοκρασίες λειτουργίας
Εξαιρετικό χαρακτηριστικό 2DEG
Υψηλή τάση διακοπής (600V-1200V)
Κατώτερη αντίσταση ενεργοποίησης
Υψηλότερες συχνότητες εναλλαγής
Υψηλότερες συχνότητες λειτουργίας (έως 18 GHz)
Σύνδεση CMOS για MMIC GaN-on-Si
Η χρήση υποστρώματος Si διαμέτρου 200 mm και εργαλείων CMOS μειώνει το κόστος και αυξάνει την απόδοση
3D ολοκλήρωση σε κλίμακα κυψελών των GaN MMIC με CMOS για την ενίσχυση των λειτουργιών με βελτιωμένα οφέλη μεγέθους, βάρους και ισχύος
Η μορφή των Wafers GaN-on-Si:
| Τμήμα | Νιτρικό γάλλιο σε πλακίδια πυριτίου, GaN σε πλακίδια πυριτίου |
| Λεπτή ταινία GaN | 00,5 μm ± 0,1 μm |
| Προσανατολισμός GaN | Επικεφαλής (0001) |
| Γκα-φάντασμα | < 1nm, ως ενήλικας, έτοιμο για EPI |
| N-πρόσωπο | Πρωτότυπο/Β-ντόπινγκ |
| Πολικότητα | Γκα-φάντασμα |
| Τύπος αγωγιμότητας | Μη ντόπινγκ/τύπου N |
| Πληροφορίες για τα ελαττώματα | < 5 cm^2 |
| Υπόστρωμα πλακιδίων πυριτίου | |
| Προσανατολισμός | < 100> |
| Τύπος αγωγιμότητας | Ορισμός του τύπου N/P-ντόπινγκ ή του τύπου P/B-ντόπινγκ |
| Μέγεθος: | 10 x 10 x 0.5mm 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες |
| Αντίσταση | 1-5 Ω-cm, 0-10 Ω-cm, < 0,005 Ω-cm ή άλλα |

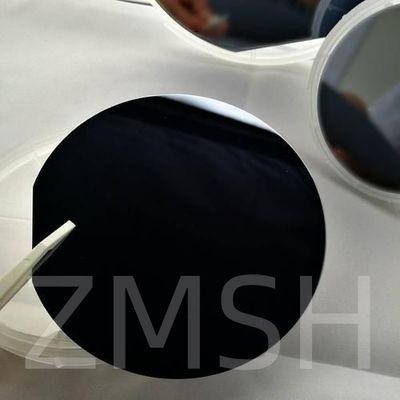

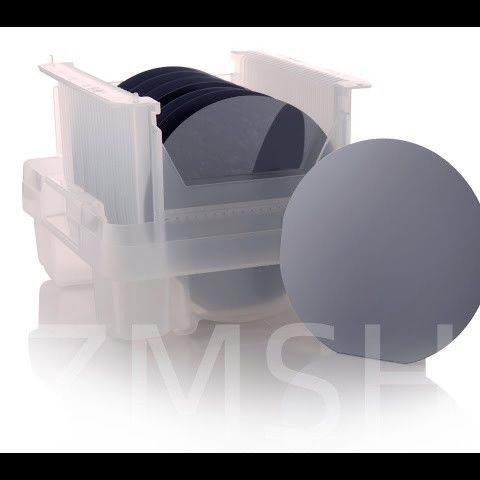

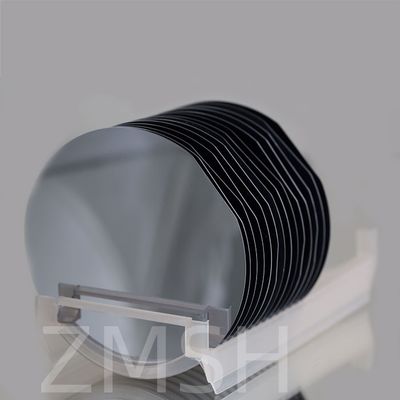

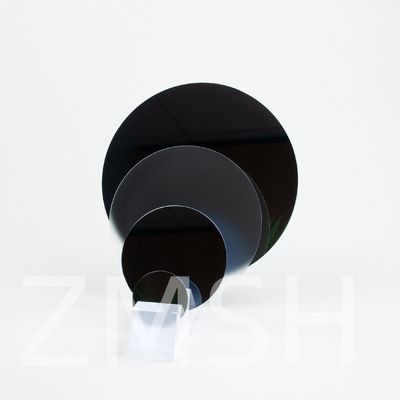

Η φυσική φωτογραφία των Wafers GaN-on-Si:
Εφαρμογή των Wafers GaN-on-Si:
1. Φωτισμός: Τα υπόστρωμα GaN-on-Si χρησιμοποιούνται στην κατασκευή διόδων εκπομπής φωτός υψηλής φωτεινότητας (LED) για διάφορες εφαρμογές, όπως γενικός φωτισμός, φωτισμός αυτοκινήτων,Υπόβαθρο φωτισμό για οθόνεςΤα LED GaN είναι ενεργειακά αποδοτικά και μακροχρόνια.
2Ηλεκτρονική ισχύος: Τα υποστρώματα GaN-on-Si χρησιμοποιούνται στην παραγωγή ηλεκτρονικών συσκευών ισχύος όπως τα τρανζίστορ υψηλής κινητικότητας ηλεκτρονίων (HEMT) και οι διόδοι Schottky.Αυτές οι συσκευές χρησιμοποιούνται σε τροφοδοσίες ρεύματος, μετατροπείς και μετατροπείς λόγω της υψηλής τους απόδοσης και των γρήγορων ταχυτήτων εναλλαγής.
3Ασύρματη επικοινωνία: Τα υποστρώματα GaN-on-Si χρησιμοποιούνται στην ανάπτυξη συσκευών υψηλής συχνότητας και υψηλής ισχύος για συστήματα ασύρματης επικοινωνίας όπως συστήματα ραντάρ, δορυφορική επικοινωνία,και σταθμούς βάσηςΟι συσκευές GaN RF προσφέρουν υψηλή πυκνότητα ισχύος και αποτελεσματικότητα.
4. Αυτοκινητοβιομηχανία: Τα υποστρώματα GaN-on-Si χρησιμοποιούνται όλο και περισσότερο στην αυτοκινητοβιομηχανία για εφαρμογές όπως ενσωματωμένα φορτιστήρια, μετατροπείς DC-DC και κινητήρες λόγω της υψηλής πυκνότητας ισχύος τους,αποτελεσματικότητα και αξιοπιστία.
5Ηλιακή ενέργεια: Τα υποστρώματα GaN-on-Si μπορούν να χρησιμοποιηθούν στην παραγωγή ηλιακών κυψελών,όπου η υψηλή απόδοσή τους και η αντοχή τους στις ζημίες από την ακτινοβολία μπορεί να είναι ευνοϊκή για εφαρμογές στο διάστημα και για τη συμπυκνωμένη φωτοβολταϊκή ενέργεια.
6. αισθητήρες: Τα υποστρώματα GaN-on-Si μπορούν να χρησιμοποιηθούν στην ανάπτυξη αισθητήρων για διάφορες εφαρμογές, συμπεριλαμβανομένων των αισθητήρων αερίων, των αισθητήρων υπεριώδους ακτινοβολίας και των αισθητήρων πίεσης,λόγω της υψηλής ευαισθησίας και σταθερότητας τους.
7Βιοϊατρική: Τα υποστρώματα GaN-on-Si έχουν πιθανές εφαρμογές σε βιοϊατρικές συσκευές για ανίχνευση, απεικόνιση και θεραπεία λόγω της βιοσυμβατότητας, της σταθερότητάς τους,και ικανότητα λειτουργίας σε σκληρά περιβάλλοντα.
8Καταναλωτικά Ηλεκτρονικά: Τα υποστρώματα GaN-on-Si χρησιμοποιούνται σε καταναλωτικά ηλεκτρονικά για διάφορες εφαρμογές όπως ασύρματη φόρτιση, προσαρμογείς ισχύος,και κυκλώματα υψηλής συχνότητας λόγω της υψηλής απόδοσης και του συμπαγούς μεγέθους τους.
Εικόνα εφαρμογής των Wafers GaN-on-Si:
Γενικά ερωτήματα:
1Ε: Ποια είναι η διαδικασία του GaN στο πυρίτιο;
Α: Τεχνολογία 3D στοίβασης. Κατά τον διαχωρισμό, η πλάκα δότη πυριτίου σχίζεται κατά μήκος ενός αποδυναμωμένου κρυσταλλικού επιπέδου και έτσι αφήνει ένα λεπτό στρώμα υλικού καναλιού πυριτίου στην πλάκα GaN.Αυτό το κανάλι πυριτίου επεξεργάζεται στη συνέχεια σε τρανζίστορες PMOS πυριτίου στο Wafer GaN.
2Ε: Ποια είναι τα πλεονεκτήματα του νιτρικού γαλλίου έναντι του πυριτίου;
Το νιτρίδιο του γαλλίου (GaN) είναι ένας πολύ σκληρός, μηχανικά σταθερός, δυαδικός III/V άμεσος ημιαγωγός.υψηλότερη θερμική αγωγιμότητα και χαμηλότερη αντίσταση, οι συσκευές ισχύος με βάση το GaN ξεπερνούν σημαντικά τις συσκευές με βάση το πυρίτιο.
