Λεπτομέρειες:

Place of Origin: China
Μάρκα: ZMSH
Model Number: InP Laser Epitaxial Wafe

Πληρωμής & Αποστολής Όροι:

Delivery Time: 2-4weeks
Payment Terms: T/T
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Substrate: InP Laser Epitaxial Wafe Polishing: DSP SSP
PL Wavelength Control:: Better Than 3nm PL Wavelength Uniformity:: Std. Dev Better Than 1nm @inner 42mm
P-InP Doping (cm-3):: Zn Doped; 5e17 To 2e18 N-InP Doping (cm-3):: Si Doped; 5e17 To 3e18
Επισημαίνω:

2 ιντσών InP Laser Επιταξιακή Wafer

,

3 ιντσών InP Laser Επιταξιακή Wafer

,

Ημιαγωγός InP Laser Epitaxial Wafer

Περιγραφή προϊόντων



2 ιντσών 3 ιντσών InP Laser Επιταξιακή Wafer Ίνδιο Φωσφίδιο epi Wafer Ημιαγωγός Προσαρμόστε FP λέιζερ διόδη

Περιγραφή της επιταξιακής πλάκας λέιζερ InP:

Το φωσφίδιο ινδίου (InP) είναι ένα βασικό υλικό ημιαγωγών που επιτρέπει στα οπτικά συστήματα να προσφέρουν τις επιδόσεις που απαιτούνται για κέντρα δεδομένων, κινητές υποδομές, μετρό και εφαρμογές μεγάλων αποστάσεων.Οι φωτοδιόδοι και οι κυματοδείκτες που κατασκευάζονται σε επικάσια πλακάκια inP λειτουργούν στο βέλτιστο παράθυρο μετάδοσης της γυάλινης ινών., οι οποίες επιτρέπουν αποτελεσματικές επικοινωνίες με ίνες.

Το InP laser epitaxial wafer είναι ένα εξειδικευμένο ημιαγωγικό υπόστρωμα που αποτελείται από πολλαπλά στρώματα διαφορετικών υλικών που καλλιεργούνται σε ένα indium phosphide (InP) wafer μέσω τεχνικών επιταξιακής ανάπτυξης.Αυτά τα πρόσθετα στρώματα είναι προσεκτικά σχεδιασμένα για να δημιουργήσουν δομές κατάλληλες για εφαρμογές λέιζερ.

Οι επιταξιακές πλάκες λέιζερ InP αποτελούν κρίσιμα συστατικά στη κατασκευή ημιαγωγών λέιζερ, συμπεριλαμβανομένων των λέιζερ εκπομπής άκρων και των λέιζερ εκπομπής επιφάνειας κάθετης κοιλότητας (VCSEL).Τα επιταξιακά στρώματα είναι σχεδιασμένα με ειδικές οπτικές και ηλεκτρικές ιδιότητες για να επιτρέπουν αποτελεσματική εκπομπή και ενίσχυση του φωτός, καθιστώντας τους απαραίτητους σε διάφορες οπτοηλεκτρονικές συσκευές για τηλεπικοινωνίες, αισθητήρες και άλλες εφαρμογές που απαιτούν τεχνολογία λέιζερ.

Ο χαρακτήρας της Επιταξιακής Βαφίδας InP Laser:

Οπτικές ιδιότητες:
μήκος κύματος εκπομπής: ρυθμιζόμενο μήκος κύματος εκπομπής στο υπέρυθρο.
Υψηλή κβαντική απόδοση: αποτελεσματικές ιδιότητες εκπομπής φωτός και ενίσχυσης.
Χαμηλός συντελεστής απορρόφησης: Επιτρέπει χαμηλές οπτικές απώλειες μέσα στο υλικό.
Διαρθρωτικές ιδιότητες:
Επεταξιακή δομή σε στρώματα: Αποτελείται από πολλαπλά στρώματα διαφορετικών υλικών ημιαγωγών που καλλιεργούνται σε υπόστρωμα InP.
Ευέλικτη επιφάνεια: Ομοιόμορφη και χωρίς ελαττώματα επιφάνεια κρίσιμη για την απόδοση του λέιζερ.
Ελεγχόμενο πάχος: Το πάχος κάθε στρώματος ελέγχεται με ακρίβεια για συγκεκριμένες οπτικές και ηλεκτρικές ιδιότητες.
Ηλεκτρικές ιδιότητες:
Κινητικότητα φορέα: Υψηλή κινητικότητα φορέα για αποτελεσματική μεταφορά φορτίου.
Χαμηλή πυκνότητα ελαττωμάτων: Λίγα ελαττώματα κρυστάλλων για βελτιωμένες ηλεκτρονικές επιδόσεις.
Σχηματισμός P-N Junction: Ικανότητα σχηματισμού p-n junctions για λειτουργία λέιζερ.
Θερμικές ιδιότητες:
Υψηλή θερμική αγωγιμότητα: αποδοτική διάχυση της θερμότητας που παράγεται κατά τη λειτουργία του λέιζερ.
Θερμική σταθερότητα: Διατηρεί τη δομική ακεραιότητα σε διαφορετικές συνθήκες λειτουργίας.
Κατασκευασσιμότητα:
Συμβατότητα: Συμβατό με τις τυποποιημένες διαδικασίες κατασκευής ημιαγωγών.
Ομοιομορφία: Συνεπείς ιδιότητες σε όλη τη πλάκα για μαζική παραγωγή.
Προσαρμοστικότητα: Προσαρμοσμένα επιταξιακά σχέδια για συγκεκριμένες εφαρμογές λέιζερ.

Μορφή του InP Laser Epitaxial Wafer:

Παράμετροι προϊόντος Επεταξιακή πλάκα DFB Υψηλής ισχύος DFB Επιταξιακή πλάκα Επιταξιακή πλάκα πυριτίου φωτονικής
Ποσοστό 10G/25G/50G / /
μήκος κύματος 1310nm
μέγεθος 2/3 ίντσες
Χαρακτηριστικά του προϊόντος CWDM 4/PAM 4 Τεχνολογία BH PQ /AlQ DFB
PL Ελέγχος μήκους κύματος Καλύτερα από 3nm
LPL Ομοιότητα μήκους κύματος Το STD.Dev είναι καλύτερο από το 1nm @inner
Έλεγχος πάχους 42mmΚαλύτερο από +3%
Ομοιότητα πάχους Καλύτερα από +3% @inner 42mm
Έλεγχος ντόπινγκ Καλύτερα από +10%
Δομιζόμενη P-lnP (cm-3) Zn ντοπιζόμενο· 5e17 έως 2e18
Ντόπινγκ N-InP (cm-3) Si ντοπιζόμενη· 5e17 έως 3e18

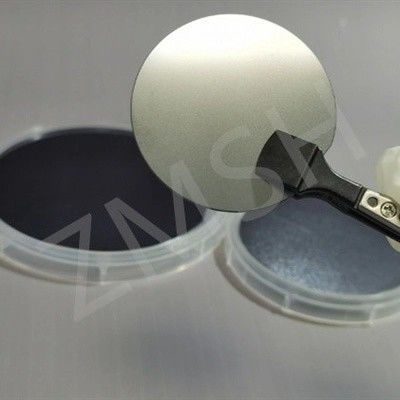

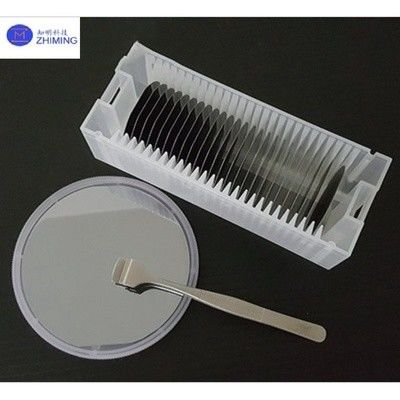

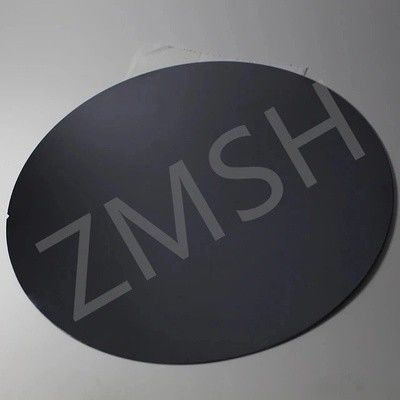

Φωτογραφία του InP Laser Epitaxial Wafer:

2 ιντσών 3 ιντσών InP Laser Επιταξιακή Wafer Ινδίου Φωσφιδίου epi Wafer Ημιαγωγός Προσαρμόστε FP λέιζερ διόδη 02 ιντσών 3 ιντσών InP Laser Επιταξιακή Wafer Ινδίου Φωσφιδίου epi Wafer Ημιαγωγός Προσαρμόστε FP λέιζερ διόδη 1

































Η προεπιλεγμένη δομή στρώματος EPl του InP Laser Epitaxial Wafe:



2 ιντσών 3 ιντσών InP Laser Επιταξιακή Wafer Ινδίου Φωσφιδίου epi Wafer Ημιαγωγός Προσαρμόστε FP λέιζερ διόδη 2

Εφαρμογή του InP Laser Epitaxial Wafer:

Δίοδες λέιζερ: Κατάλληλα για λέιζερ εκπομπής άκρων και VCSEL.
Τηλεπικοινωνίες: ζωτικής σημασίας για τα οπτικά συστήματα επικοινωνίας.
Ανίχνευση και απεικόνιση: Χρησιμοποιείται σε οπτικούς αισθητήρες και εφαρμογές απεικόνισης.
Ιατρικές συσκευές: χρησιμοποιούνται σε ιατρικά συστήματα λέιζερ.

Εικόνα εφαρμογής του InP Laser Epitaxial Wafer:

2 ιντσών 3 ιντσών InP Laser Επιταξιακή Wafer Ινδίου Φωσφιδίου epi Wafer Ημιαγωγός Προσαρμόστε FP λέιζερ διόδη 3

Γενικά ερωτήματα:

1Ε: Τι είναι μια επιταξιακή πλάκα;
Α:Μια επιταξιακή πλάκα (που ονομάζεται επίσης επιταξιακή πλάκα, επιταξιακή πλάκα ή επιταξιακή πλάκα) είναι μια πλάκα από ημιαγωγό υλικό που παράγεται από επιταξιακή ανάπτυξη (επιταξία) για χρήση στη φωτονική, τη μικροηλεκτρονική, τη σπιντρονική,ή φωτοβολταϊκά.

2Ε: Ποια είναι τα πλεονεκτήματα της InP;
Α:Τα ξεχωριστά πλεονεκτήματα που προσφέρουν τα πλακίδια InP:Υψηλή κινητικότητα ηλεκτρονίων: Το InP παρουσιάζει κινητικότητα ηλεκτρονίων σχεδόν δέκα φορές μεγαλύτερη από το πυρίτιο,το οποίο το καθιστά ιδανικό για τρανζίστορες υψηλής ταχύτητας και ενισχυτές σε τηλεπικοινωνίες και συστήματα ραντάρ.
