N-GaAs Υποστρώμα 6 ιντσών 350um πάχος Για χρήση VCSEL OptiWave VCSEL EpiWafer
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | ZMSH |
|
Λεπτομερής ενημέρωση |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| PL Ομοιότητα μήκους κύματος: | Το STD Dev είναι καλύτερο από το 2nm @inner 140mm | Ομοιομορφία πάχους: | Καλύτερο από ± 3% @εσωτερικά 140 mm |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| Επισημαίνω: | 350um VCSEL N-GaAs υποστρώμα,Υπόστρωμα N-GaAs 350um,6 ιντσών υποστρώμα N-GaAs |
||
Περιγραφή προϊόντων
Υπόστρωμα N-GaAs πάχους 6 ιντσών 350um για χρήση VCSEL
Αποκάλυψη του υποστρώματος του VCSEL epiWafer N-GaAs
ΗΕpiWafer VCSEL σε υπόστρωμα N-GaAsέχει σχεδιαστεί για οπτικές εφαρμογές υψηλών επιδόσεων, ιδίως γιαGigabit Ethernetκαιψηφιακή επικοινωνία σύνδεσης δεδομένωνΧτισμένο σε μια πλάκα 6 ιντσών, διαθέτει έναυψηλής ομοιομορφίας δέσμη λέιζερκαι υποστηρίζει κεντρικά οπτικά μήκη κύματος850 nmκαι940 nmΗ δομή είναι διαθέσιμη σεπεριεκτικότητας σε οξείδιαήτο εμφύτευμα πρωτονίων VCSELΤο Wafer είναι βελτιστοποιημένο για εφαρμογές που απαιτούνχαμηλή εξάρτηση από τα ηλεκτρικά και οπτικά χαρακτηριστικά σε σχέση με τη θερμοκρασία, καθιστώντας το ιδανικό για χρήση σεποντίκια λέιζερ,οπτική επικοινωνία, και άλλα περιβάλλοντα ευαίσθητα στην θερμοκρασία.
Δομή του υποστρώματος του VCSEL epiWafer N-GaAs

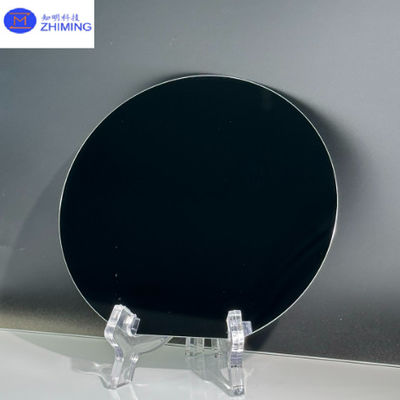

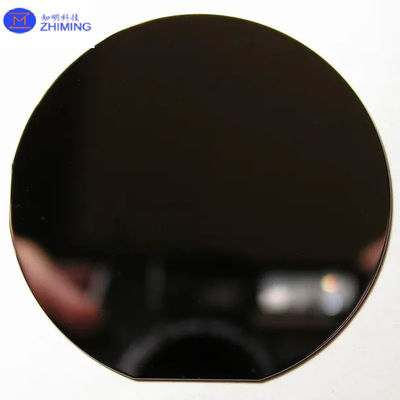

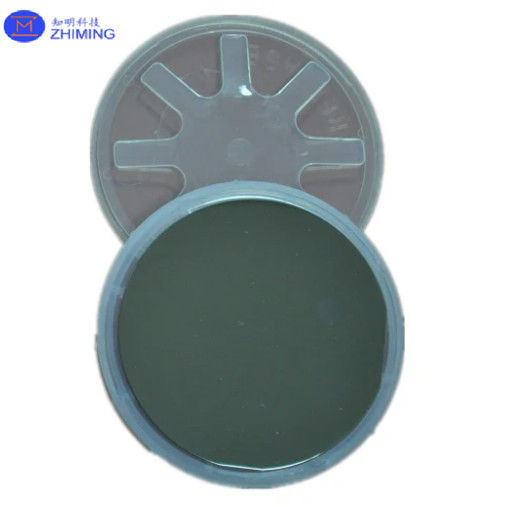

Φωτογραφία υποστρώματος N-GaAs του VCSEL epiWafer
Επισκόπηση του υποστρώματος VCSEL epiWafer N-GaAsΕπικαιροποιημένο
Οι ιδιότητες του υποστρώματος του VCSEL epiWafer N-GaAs
ΗΕpiWafer VCSEL σε υπόστρωμα N-GaAsέχει αρκετές βασικές ιδιότητες που το καθιστούν κατάλληλο για οπτικές εφαρμογές υψηλών επιδόσεων:
Υπόστρωμα N-GaAs:
- Παρέχει εξαιρετικήΗλεκτρική αγωγιμότητακαι χρησιμεύει ως σταθερή βάση για την επιτακτική ανάπτυξη των δομών VCSEL.
- Προσφορέςχαμηλή πυκνότητα ελαττωμάτων, η οποία είναι ζωτικής σημασίας για την υψηλής απόδοσης και αξιόπιστη λειτουργία της συσκευής.
Τυποποίηση με μήκος κύματος:
- Υποστήριξη850 nmκαι940 nmΗ μέθοδος αυτή είναι ιδανική γιαοπτική επικοινωνίακαι3D ανίχνευση.
Λάιζερ υψηλής ομοιομορφίας:
- Εξασφαλίζει σταθερή απόδοση σε όλη τη πλάκα, κρίσιμη για τις συσκευές που βασίζονται σε συστοιχίεςκέντρα δεδομένωνκαιδίκτυα οπτικών ινών.
Οξείδιο-περιορισμένο ή πρωτονικό εμφύτευμα:
- Διαθέσιμη σε:περιεκτικότητας σε οξείδιαήεμφύτευση πρωτονίωνΟι δομές VCSEL, προσφέρουν ευελιξία στο σχεδιασμό για τη βελτιστοποίηση των επιδόσεων για συγκεκριμένες εφαρμογές.
Θερμική σταθερότητα:
- Σχεδιασμένα για έκθεσηχαμηλή εξάρτηση από τα ηλεκτρικά και οπτικά χαρακτηριστικά σε ευρύ εύρος θερμοκρασιών, εξασφαλίζοντας σταθερή λειτουργία σε περιβάλλοντα ευαίσθητα στην θερμοκρασία.
Υψηλή ισχύς και ταχύτητα:
- Η δομή της πλάκας υποστηρίζειΜεταφορά δεδομένων υψηλής ταχύτηταςκαιλειτουργία υψηλής ισχύος, καθιστώντας το κατάλληλο γιαGigabit Ethernet,επικοινωνία δεδομένων, καιΛΙΔΑΡσυστήματα.
Δυνατότητα κλιμακώσεως:
- Το σχήμα της πλάκας των 6 ιντσών επιτρέπειοικονομικά αποδοτική παραγωγή, που υποστηρίζει την κατασκευή μεγάλης κλίμακας και την ενσωμάτωση σε διάφορα οπτικά συστήματα.
Αυτές οι ιδιότητες καθιστούν το VCSEL epiWafer σε υπόστρωμα N-GaAs ιδανικό για εφαρμογές που απαιτούν υψηλή απόδοση, σταθερότητα θερμοκρασίας και αξιόπιστη απόδοση.
