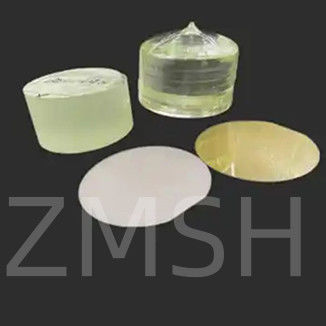

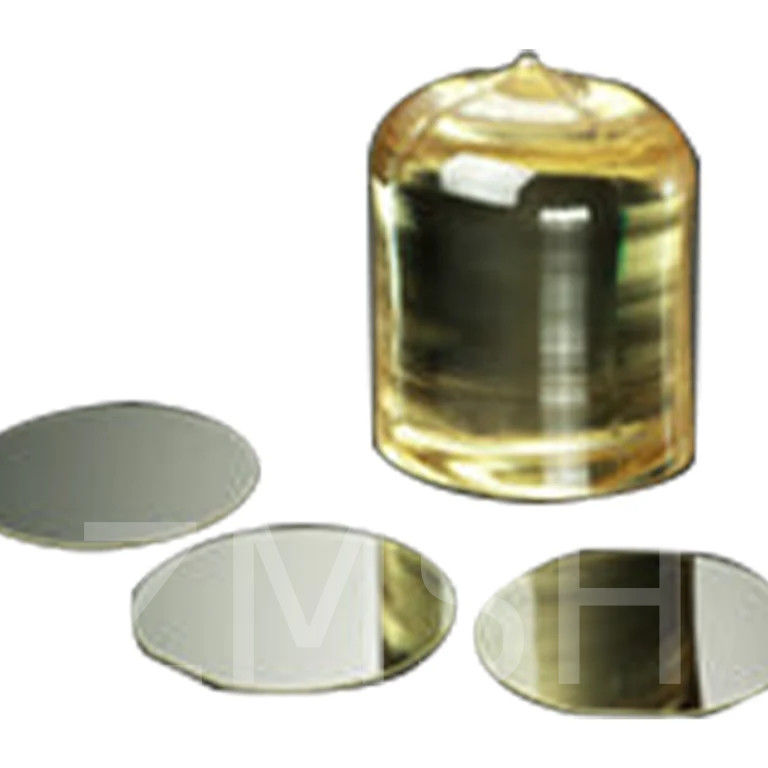

3 ιντσών 4 ιντσών LiTaO3 Wafer Substrate Διπλό ή μονό γυαλισμένο Z-cut X-cut Y-cut Saw grade
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | ZMSH |
| Model Number: | LiTaO3 Wafer |
|
Λεπτομερής ενημέρωση |
|||
| προσανατολισμός: | Κούρεμα Z, X, Y. | Πακέτο: | 25 τμχ κασετόκι |
|---|---|---|---|
| ΑΠΟ ΤΟΝ ΤΥΠΟ: | ΑΠΟ ΣΥΝΟΔΟΜΑ | Κατάσταση της υπόθεσης: | Στερεά |
| Υπόστρωμα: | LiTaO3 γκοφρέτα | Σωϊκό στρώμα χειριστή: | Επικοινωνήστε μαζί μας |
| Πολωνικά: | Διπλή/Μιαμερή πολυσίδα | ||
| Επισημαίνω: | Υπόστρωμα Wafer LiTaO3 ποιότητας πριονιστήρα,Διπλό γυαλισμένο υπόστρωμα πλακίδας LiTaO3,4 ιντσών LiTaO3 Wafer Substrate |
||
Περιγραφή προϊόντων
2 ιντσών 4 ιντσών LiTaO3 Wafer Substrate Διπλό ή μονό γυαλισμένο Z-cut X-cut Y-cut Saw grade
Περιγραφή της πλάκας LiTaO3:
Το τανταλάτη λιθίου (LiTaO3) έχει κρυσταλλική δομή περοβσκίτη M6. Έχει ένα μοναδικό συνδυασμό οπτικών, πιεζοηλεκτρικών και πυροηλεκτρικών ιδιοτήτων.Οι εφαρμογές του κρυστάλλου του τανταλικού λιθίου περιλαμβάνουν τη μη γραμμική οπτική, παθητικοί υπέρυθροι (IR) αισθητήρες όπως οι ανιχνευτές κίνησης, η παραγωγή και ανίχνευση terahertz (THz) και τα ηχητικά κύματα επιφάνειας (SAW), για να αναφέρουμε μόνο μερικά.
Ο χαρακτήρας της πλάκας LiTaO3:
- Πιεζοηλεκτρικές ιδιότητες: Το LiTaO3 είναι ένα πιεζοηλεκτρικό υλικό, πράγμα που σημαίνει ότι μπορεί να παράγει ηλεκτρικό φορτίο ως απάντηση σε μηχανική πίεση και αντίστροφα.Αυτή η ιδιότητα καθιστά τα πλακίδια LiTaO3 πολύτιμα σε διάφορες εφαρμογές αισθητήρων και ενεργοποιητών.
- Οπτικές ιδιότητες: Τα πλακάκια LiTaO3 έχουν εξαιρετική οπτική διαφάνεια στις ορατές και τις κοντινές υπέρυθρες περιοχές, καθιστώντας τα κατάλληλα για χρήση σε οπτικές συσκευές όπως διαμορφωτές, κυματοδηγούς,και οπτικούς διακόπτες.
- Συσκευές ακουστικών κυμάτων: Λόγω των πιεζοηλεκτρικών χαρακτηριστικών τους, τα πλακίδια LiTaO3 χρησιμοποιούνται συνήθως σε συσκευές επιφανειακών ακουστικών κυμάτων (SAW) για εφαρμογές επεξεργασίας σήματος.
- Σταθερότητα σε υψηλές θερμοκρασίες: Το LiTaO3 παρουσιάζει καλή θερμική σταθερότητα, καθιστώντας το κατάλληλο για εφαρμογές σε περιβάλλοντα υψηλών θερμοκρασιών.
- Σιδηροηλεκτρικές ιδιότητες: Το LiTaO3 είναι ένα σιδηροηλεκτρικό υλικό, που σημαίνει ότι έχει μια αυθόρμητη ηλεκτρική πόλωση που μπορεί να αντιστραφεί με την εφαρμογή ενός εξωτερικού ηλεκτρικού πεδίου.Αυτή η ιδιότητα χρησιμοποιείται σε διάφορες εφαρμογές μνήμης και αισθητήρων.
- Υποστρώμα για λεπτές ταινίες: Τα πλακίδια LiTaO3 χρησιμοποιούνται συχνά ως υποστρώματα για την ανάπτυξη λεπτών ταινιών για εφαρμογές σε ολοκληρωμένη οπτική, συσκευές επιφανειακών ακουστικών κυμάτων και άλλες ηλεκτρονικές συσκευές.
Η μορφή της Wafer LiTaO3:
| Παράμετρος | Πλακέτα (Boule) | |
| Διάμετρος (mm) | 76.2 ± 0.3 | 100.0 ± 0.3 |
| Προσανατολισμός άξονα | Χ, Υ, Ζ, 36°Υ, 42°Υ | |
| Δάχος (mm) | 0.35-1mm | |
| Αναφορά: Οριζόντιο προσανατολισμό | Χ, Υ, 112,2°Υ | |
| Σημείο αναφοράς: επίπεδο πλάτος (mm) | 220,0 ± 2.0 | 320,0 ± 2.0 |
| Προσωπική πλευρά Πολωνική | +:Καθαρισμός καθρέφτη (Ra≤8Å) | |
| Πίσω πλάγια επιφάνεια (μm) | 00,2-4μm | |
| TTV (μm) | ≤ 10 | ≤ 10 |
| PLTV (5×5mm· LTV < 1μm) | ≥97% | ≥ 95% |
| Πύργος (μm) | ≤ 20 | ≤ 35 |
| Κουφίδα | Στρογγυλοποίηση άκρων | |
| Χωρισμός | Συμπλήρωση | |
| Θερμοκρασία Curie (°C) | 6050,0 ± 3,0°C | |
Χρησιμοποιήσεις της πλάκας LiTaO3:
- Ελκτρικοί διαμορφωτές
- Διαστρέβλωση κύματος
- Ενσωματωμένες οπτικές συσκευές
- Ακουστικοί μεταγωγείς
- Ακουστο-οπτικά φίλτρα
Εικόνα εφαρμογής της πλάκας LiTaO3:
Συσκευή και αποστολή:
Γενικές ερωτήσεις:
1Ε: Ποιος είναι ο ηλεκτροφωτιστικός συντελεστής του τανταλατού του λιθίου;
Α: Οι μη σφιχτοί γραμμικοί ηλεκτρο-οπτικοί συντελεστές r 13 και r 33 για το τανταλάτη λιθίου είναι γνωστοί μόνο σε ένα μήκος κύματος, 632,8 nm, ενώ οι σφιχτοί συντελεστές είναι επίσης γνωστοί σε 3,39 m.
2. Ε:Ποιος είναι ο πυροηλεκτρικός συντελεστής του τανταλατού λιθίου;
Α:Ο κρύσταλλος LT έχει TC 605 °C και πυροηλεκτρικό συντελεστή 190 μC/m2 K, που είναι διπλάσιος από αυτόν του LN [4,6,7], και είναι ο καλύτερος πυροηλεκτρικός κρύσταλλος με ολοκληρωμένες επιδόσεις.
