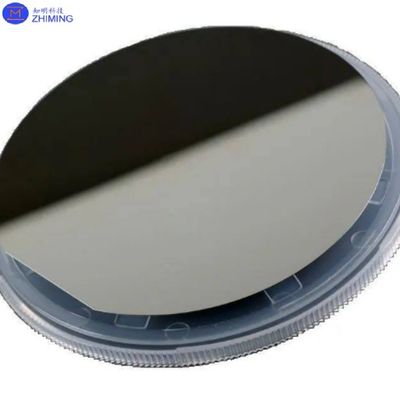

• Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά

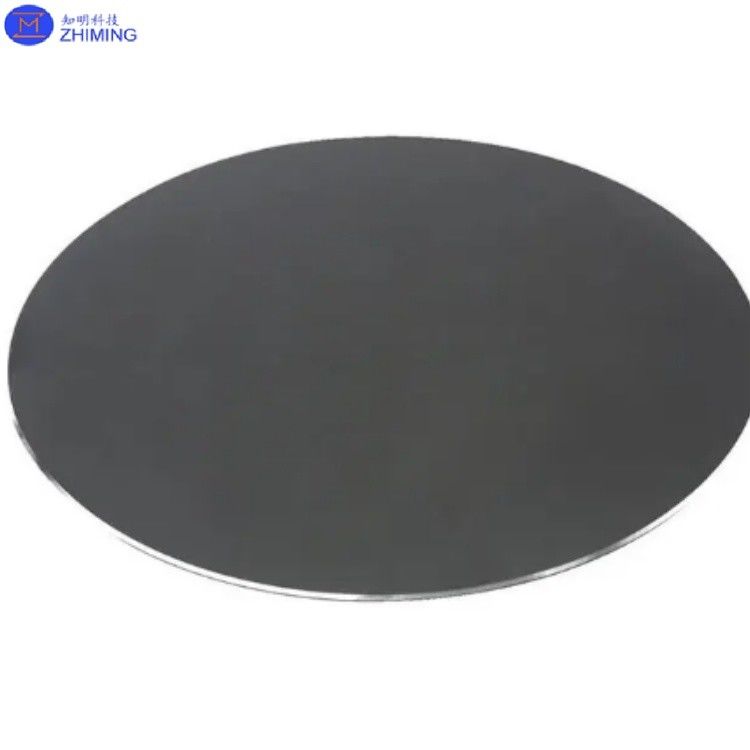

  • Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά

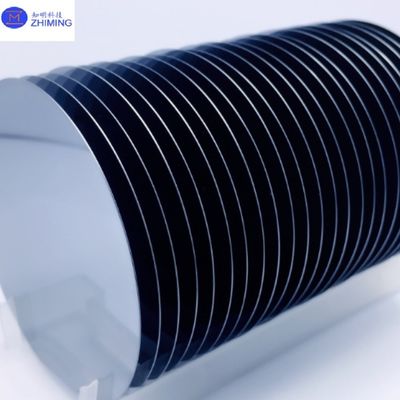

  • Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά

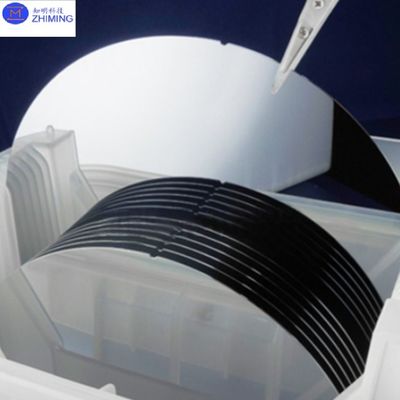

  • Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά

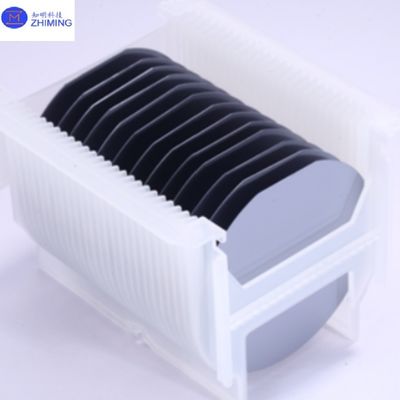

  • Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά
Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά

Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Αριθμό μοντέλου: ΓΚΟΦΡΈΤΑ SI

Πληρωμής & Αποστολής Όροι:

Χρόνος παράδοσης: 2-4weeks
Όροι πληρωμής: Τ/Τ
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Διάμετρος: 8 ίντσες (200 mm) Προσανατολισμός κρυστάλλου: 111
Δάχος: 675 μm έως 775 μm Αντίσταση: 1-1000 Ω·cm
Τύπος ντόπινγκ: Π-τύπος το /N-type RMS: < 1 nm
TTV: < 20 μm Θερμική αγωγιμότητα: Περίπου 150 W/m·K
Συγκέντρωση οξυγόνου: < 10 ppm
Επισημαίνω:

8 ιντσών Si Wafer

,

Δύο πλευρικά γυαλισμένα σίδερα Si

,

Μονοπλευρά γυαλισμένη σιλικόλη

Περιγραφή προϊόντων

8inch Si Wafer Si Substrate 111 Polishing P Type N Type Semiconductor για μικροηλεκτρομηχανικά συστήματα (MEMS) ή συσκευές ημιαγωγών ισχύος ή οπτικά εξαρτήματα και αισθητήρες



8 ιντσών κυψέλη πυριτίου με (111) κρυστάλλινο προσανατολισμό



Η πλακέτα πυριτίου 8 ιντσών με κρυστάλλινο προσανατολισμό (111) είναι ένα ζωτικό συστατικό στη βιομηχανία ημιαγωγών, που χρησιμοποιείται ευρέως σε προηγμένες εφαρμογές όπως η ηλεκτρονική ισχύς,Μικροηλεκτρομηχανικά συστήματα (MEMS)Η πλακέτα αυτή κατασκευάζεται από υψηλής καθαρότητας πυρίτιο και ο μοναδικός (111) κρυστάλλινος προσανατολισμός της παρέχει ειδικές ηλεκτρικές, μηχανικές,και θερμικές ιδιότητες που είναι απαραίτητες για συγκεκριμένες διεργασίες ημιαγωγών και σχεδιασμούς συσκευών.

Τι είναι μια Σίλικον Ουάφερ;

Ένα κύλινδρο πυριτίου είναι ένας λεπτός, επίπεδος δίσκος που κατασκευάζεται από κρύσταλλους πυριτίου υψηλής καθαρότητας.Η πλάκα υποβάλλεται σε διάφορα στάδια επεξεργασίας, όπως οξείδωση, φωτολιθογραφία, χαρακτική και ντόπινγκ για να δημιουργηθούν περίπλοκα κυκλώματα που χρησιμοποιούνται σε ένα ευρύ φάσμα ηλεκτρονικών συσκευών.

Η Κρυστάλλινη Προσανατολισμός και η Σημασία Της

Η Ο κρυσταλλικός προσανατολισμός μιας πλακέτας πυριτίου αναφέρεται στη διάταξη των ατόμων πυριτίου στο κρυσταλλικό πλέγμα.Ο προσανατολισμός (111) στις πλάκες πυριτίου σημαίνει ότι τα άτομα ευθυγραμμίζονται σε μια συγκεκριμένη κατεύθυνση εντός της κρυσταλλικής δομής.Ο προσανατολισμός αυτός επηρεάζει σημαντικά τις φυσικές ιδιότητες του πλακιδίου, όπως η ενέργεια της επιφάνειας, τα χαρακτηριστικά χαρακτικής και την κινητικότητα του φορέα, τα οποία είναι κρίσιμα για τη βελτιστοποίηση της απόδοσης της συσκευής.

Πλεονεκτήματα του (111) Κρυσταλλικού Προσανατολισμού:

  1. Βελτιωμένες ηλεκτρικές ιδιότητες: Ο προσανατολισμός (111) παρέχει συνήθως καλύτερη θερμική αγωγιμότητα και ηλεκτρικές επιδόσεις, ιδίως σε συσκευές ημιαγωγών ισχύος.
  2. Βελτιστοποιημένο για συσκευές ισχύος: Ο προσανατολισμός (111) του πλακιδίου είναι προτιμώμενος στις συσκευές ημιαγωγών ισχύος λόγω της υψηλής τάσης διάσπασης, της εξαιρετικής θερμικής διάσπασης και της σταθερότητας υπό υψηλές τάσεις.
  3. Βελτιωμένη διαχείριση της θερμότητας: Ο κρύσταλλος (111) παρέχει καλύτερη θερμική αγωγιμότητα, η οποία είναι απαραίτητη για εφαρμογές υψηλής ισχύος, όπως τα τρανζίστορ και οι διόδοι.
  4. Καλύτερη μορφολογία επιφάνειας: Η επιφάνεια (111) τείνει να παρουσιάζει πιο ομαλές επιφάνειες, η οποία είναι ιδανική για ορισμένες διαδικασίες μικροκατασκευής και συσκευές MEMS.

Προδιαγραφές της 8-Inch (111) Silicon Wafer

  1. ΔιάμετροςΤο 8 ιντσών (200 mm) πλακάκι πυριτίου είναι ένα τυποποιημένο μέγεθος που χρησιμοποιείται στην κατασκευή ημιαγωγών.καθιστώντας το οικονομικά αποδοτικό για μαζική παραγωγή.
  2. Δάχος: Το τυπικό πάχος μιας πλακέτας πυριτίου 8 ιντσών (111) είναι περίπου 675-775 μικρών (μm), αν και το πάχος μπορεί να ποικίλει ανάλογα με τις ειδικές απαιτήσεις του πελάτη.
  3. Αντίσταση: Η αντίσταση της πλάκας είναι κρίσιμη για τον προσδιορισμό των ηλεκτρικών χαρακτηριστικών της..Η αντίσταση μπορεί να προσαρμοστεί για να καλύψει τις απαιτήσεις διαφόρων εφαρμογών, όπως η ηλεκτρονική ισχύς ή τα φωτοβολταϊκά κύτταρα.
  4. Τύπος ντόπινγκ: Τα πλακάκια πυριτίου μπορούν να ντοπιούνται είτε με ακαθαρσίες τύπου P είτε με ακαθαρσίες τύπου N, όπως βόριο (τύπου P) ή φωσφόρο (τύπου N), για τον έλεγχο της ηλεκτρικής αγωγιμότητας τους.Οι πλάκες τύπου N προτιμούνται συχνά για εφαρμογές υψηλής απόδοσης όπως οι φωτοβολταϊκοί συλλέκτες λόγω της βελτιωμένης κινητικότητας των ηλεκτρονίων τους.
  5. Ποιότητα της επιφάνειας: Η επιφάνεια της πλάκας γυαλίζεται σε εξαιρετικά απαλό φινίρισμα, με τραχύτητα (RMS) μικρότερη από 1 nm.Αυτό εξασφαλίζει ότι η πλάκα είναι κατάλληλη για την ακριβή επεξεργασία που απαιτείται στην κατασκευή ημιαγωγώνΗ συνολική διακύμανση πάχους (TTV) είναι συνήθως κάτω από 20 μm, εξασφαλίζοντας την ομοιομορφία σε όλη την πλάκα.
  6. Σπίτι ή διαχωρισμένη: Για να διευκολυνθεί ο προσανατολισμός κατά την επεξεργασία της συσκευής, η πλάκα συνήθως σημειώνεται με επίπεδο ή εγκοπή στην άκρη της, που δείχνει τον κρυστάλλινο προσανατολισμό (111).Αυτό βοηθά στην ευθυγράμμιση της πλάκας κατά τη διάρκεια της φωτολιθογραφίας και των σταδίων χαρακτικής.

Εφαρμογές των κυψελών πυριτίου 8 ιντσών (111)

  1. Συσκευές ημιαγωγών ισχύος: Η πλακέτα πυριτίου μήκους 8 ιντσών (111) χρησιμοποιείται ευρέως σε συσκευές ισχύος όπως διόδους, τρανζίστορες και MOSFET ισχύος (τρανζίστορες πεδίου-αποτελέσματος μεταλλικού οξειδίου-ημιοδηγού).Αυτές οι συσκευές είναι απαραίτητες για τη διαχείριση υψηλών τάσεων και ρεύματος σε εφαρμογές όπως τα ηλεκτρικά οχήματα (EV), τα συστήματα ανανεώσιμης ενέργειας (όπως η ηλιακή και η αιολική ενέργεια) και τα ηλεκτρικά δίκτυα.

  2. Μικροηλεκτρομηχανικά συστήματα (MEMS): Οι συσκευές MEMS, οι οποίες συνδυάζουν μηχανικά και ηλεκτρικά εξαρτήματα σε ένα μόνο τσιπ, επωφελούνται από τον προσανατολισμό (111) λόγω της μηχανικής αντοχής, της ακρίβειας και των επιφανειακών ιδιοτήτων τους.Οι συσκευές MEMS χρησιμοποιούνται σε διάφορες εφαρμογές, όπως αισθητήρες, ενεργοποιητές, επιταχυνόμετρα και γυροσκόπια που βρίσκονται σε αυτοκινητοβιομηχανία, ιατρικά και καταναλωτικά ηλεκτρονικά.

  3. Φωτοβολταϊκά (ηλιακά) κύτταρα: Ο προσανατολισμός (111) μπορεί να βελτιώσει τις επιδόσεις των ηλιακών κυψελών με βάση το πυρίτιο.Η εξαιρετική κινητικότητα των ηλεκτρονίων και οι αποδοτικές ιδιότητες απορρόφησης φωτός της πλάκας την καθιστούν κατάλληλη για ηλιακά πάνελ υψηλής απόδοσης, όπου ο στόχος είναι να μετατραπεί όσο το δυνατόν περισσότερο ηλιακό φως σε ηλεκτρική ενέργεια.

  4. Οπτοηλεκτρονικές συσκευές: Η πλακέτα πυριτίου (111) χρησιμοποιείται επίσης σε οπτοηλεκτρονικές συσκευές, συμπεριλαμβανομένων των αισθητήρων φωτός, φωτοανιχνευτών και λέιζερ.Η υψηλής ποιότητας κρυστάλλινη δομή και οι επιφανειακές ιδιότητες του υποστηρίζουν την υψηλή ακρίβεια που απαιτείται σε αυτές τις εφαρμογές.

  5. Συμπλέκτες υψηλής απόδοσης: Μερικά ολοκληρωμένα κυκλώματα υψηλών επιδόσεων (IC), συμπεριλαμβανομένων εκείνων που χρησιμοποιούνται σε εφαρμογές ραδιοσυχνοτήτων και αισθητήρες,χρήση (111) προσανατολισμένων πλακών πυριτίου για να επωφεληθούν από τις μοναδικές φυσικές τους ιδιότητες.

Εικόνα εφαρμογής του Si wafer

Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά 0Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά 1

Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά 2   Si Wafer / Substrate πάχος 8 ιντσών 675-775 μm, τύπος P/N, προσανατολισμός 111, διπλή / μονομερή γυαλισμένη πλευρά 3

Συστήματα κατασκευής

Η διαδικασία κατασκευής για ένα πλακέτο πυριτίου μήκους 8 ιντσών (111) περιλαμβάνει συνήθως αρκετά βασικά βήματα:

  1. Κρυστάλλινη Ανάπτυξη: Το πυρίτιο υψηλής καθαρότητας λιώνεται και καλλιεργείται σε μεγάλους ενιαίους κρυστάλλους χρησιμοποιώντας μεθόδους όπως η διαδικασία Czochralski.
  2. Κόψιμο κυψελών: Ο κρύσταλλος του πυριτίου κόβεται σε λεπτούς, επίπεδους δίσκους της απαιτούμενης διάμετρου.
  3. Λάμψη και Καθαρισμός: Η πλάκα γυαλίζεται σε λεία, καθρέφτη μορφή για να αφαιρεθούν τα ελαττώματα της επιφάνειας και η μόλυνση.
  4. Επιθεώρηση και έλεγχος ποιότητας: Οι πλάκες ελέγχονται αυστηρά για ελαττώματα, διακυμάνσεις πάχους και κρυστάλλινο προσανατολισμό χρησιμοποιώντας προηγμένο μετρολογικό εξοπλισμό.

Συμπεράσματα

Η πλακέτα πυριτίου μήκους 8 ιντσών (111) είναι ένα εξαιρετικά εξειδικευμένο υλικό που διαδραματίζει κρίσιμο ρόλο σε διάφορες προηγμένες τεχνολογίες.θερμική, και μηχανικές ιδιότητες, καθιστώντας το ιδανικό για συσκευές ημιαγωγών υψηλής ισχύος, MEMS, φωτοβολταϊκά και οπτοηλεκτρονικά.και τύπου ντόπινγκ, η πλακέτα αυτή μπορεί να προσαρμοστεί για να ανταποκριθεί στις ειδικές ανάγκες διαφορετικών εφαρμογών, συμβάλλοντας στην πρόοδο των σύγχρονων λύσεων ηλεκτρονικής και ενέργειας.
