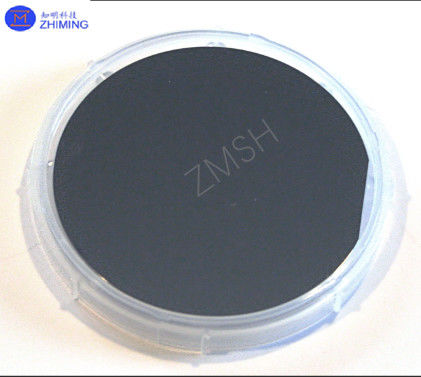

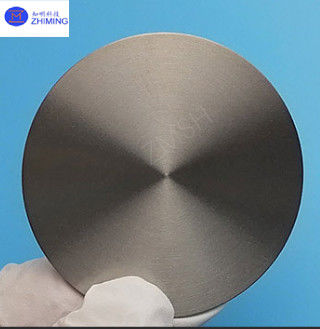

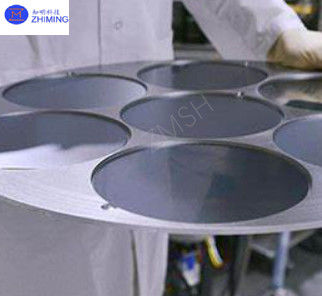

Ως υποστρώμα 2 ίντσες 3 ίντσες 4 ίντσες 5 ίντσες 6 ίντσες Un/S/Zn Τύπος N/P Λουστρωμένο DSP/SSP

Ως υπόστρωμα 2 ίντσες 3 ίντσες 4 ίντσες 5 ίντσες 6 ίντσες Un/S/Zn Τύπος N/P DSP/SSP

Αφαίρεση υποστρωμάτων αρσενιδίου ινδίου (InAs)

Τα υποστρώματα αρσενιδίου ινδίου (InAs) είναι απαραίτητα στην ανάπτυξη προηγμένων τεχνολογιών ημιαγωγών, χάρη στον μοναδικό συνδυασμό ηλεκτρικών και οπτικών ιδιοτήτων τους.Ως σύνθετος ημιαγωγός III-VΤο InAs εκτιμάται ιδιαίτερα για το στενό εύρος ζώνης του 0,36 eV σε θερμοκρασία δωματίου, το οποίο του επιτρέπει να λειτουργεί αποτελεσματικά στο υπέρυθρο φάσμα.Αυτό καθιστά το InAs ιδανικό υλικό για υπέρυθρους φωτοανιχνευτέςΕπιπλέον, η υψηλή κινητικότητα των ηλεκτρονίων του επιτρέπει την ταχεία μεταφορά φορτίου,καθιστώντας το κρίσιμο για τα ηλεκτρονικά υψηλής ταχύτητας όπως τα τρανζίστορα και τα ολοκληρωμένα κυκλώματα που χρησιμοποιούνται σε συστήματα επικοινωνίας και εφαρμογές υψηλής συχνότητας.


Επιπλέον, το InAs διαδραματίζει βασικό ρόλο στον αναδυόμενο τομέα των κβαντικών τεχνολογιών.που είναι κρίσιμες για την ανάπτυξη των κβαντικών συσκευώνΗ δυνατότητα ενσωμάτωσης του InAs με άλλα υλικά όπως το InP και το GaAs ενισχύει περαιτέρω την ευελιξία του,που οδηγεί στη δημιουργία προηγμένων ετεροδομών για οπτοηλεκτρονικές συσκευές όπως διόδους λέιζερ και διόδους εκπομπής φωτός.

Ιδιότητες των υποστρωμάτων InAs

1- Στενό διάστημα.


Το InAs έχει άμεσο εύρος ζώνης 0,354 eV σε θερμοκρασία δωματίου, το οποίο το τοποθετεί ως εξαιρετικό υλικό για ανίχνευση υπέρυθρου μεγάλου μήκους κύματος (LWIR).Το στενό του εύρος ευαισθησίας επιτρέπει την υψηλή ευαισθησία στην ανίχνευση φωτονίων χαμηλής ενέργειας, κρίσιμη για εφαρμογές στη θερμική απεικόνιση και τη φασματοσκόπηση.


2Υψηλή κινητικότητα ηλεκτρονίων


Μία από τις σημαντικότερες ιδιότητες του InAs είναι η εξαιρετική κινητικότητα των ηλεκτρονίων του, που υπερβαίνει τα 40.000 cm2/V•s σε θερμοκρασία δωματίου.Αυτή η υψηλή κινητικότητα διευκολύνει την ανάπτυξη ηλεκτρονικών συσκευών υψηλής ταχύτητας και χαμηλής ισχύος, όπως τα τρανζίστορ υψηλής κινητικότητας ηλεκτρονίων (HEMT) και οι ταραχέρτζος ταλαντωτές.


3. Χαμηλή αποτελεσματική μάζα


Η χαμηλή αποτελεσματική μάζα των ηλεκτρονίων στα InAs οδηγεί σε υψηλή κινητικότητα φορέα και μειωμένη διασπορά, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας και μελέτες κβαντικής μεταφοράς.


4Εξαιρετική συμμόρφωση πλέγματος.


Τα υποστρώματα InAs παρουσιάζουν καλή συμμόρφωση πλέγματος με άλλα υλικά III-V, όπως το αντιμονίδιο του γαλλίου (GaSb) και το αρσενίδιο του γαλλίου του ινδίου (InGaAs).Η συμβατότητα αυτή επιτρέπει την κατασκευή ετεροδομών και συσκευών πολλαπλών συνδέσεων., οι οποίες είναι κρίσιμες για τις προηγμένες εφαρμογές οπτοηλεκτρονικών.


5- Ισχυρή υπέρυθρη αντίδραση.


Η ισχυρή απορρόφηση και εκπομπή του InAs στο υπέρυθρο φάσμα το καθιστούν ένα βέλτιστο υλικό για φωτονικές συσκευές όπως λέιζερ και ανιχνευτές που λειτουργούν στις φασματικές περιοχές 3-5 μm και 8-12 μm.

Κατασκευή υποστρωμάτων INAs



1Κρυστάλλινη Ανάπτυξη

Τα υποστρώματα InAs παράγονται κυρίως με τεχνικές όπως η μέθοδος Czochralski (CZ) και η μέθοδος Vertical Gradient Freeze (VGF).Αυτές οι μέθοδοι εξασφαλίζουν υψηλής ποιότητας μονοκρυστάλλους με ελάχιστα ελαττώματα.


• Μέθοδος Czochralski: Σε αυτή τη διαδικασία, ένα κρύσταλλο σπόρου βυθίζεται σε ένα λιωμένο μείγμα ινδίου και αρσενικού.

• Ψηλή πάγωμα κλίσης: Η τεχνική αυτή περιλαμβάνει τη στερεοποίηση του λιωμένου υλικού σε ελεγχόμενη θερμική κλίση, με αποτέλεσμα την ομοιόμορφη κρυσταλλική δομή με λιγότερες εκτοπίσεις.



2. Επεξεργασία κυψελών


Μόλις ο κρύσταλλος μεγαλώσει, κόβεται σε πλακίδια με το επιθυμητό πάχος χρησιμοποιώντας εργαλεία κοπής ακριβείας.ουσιώδης για την κατασκευή συσκευήςΗ χημική-μηχανική γυάλωση (CMP) χρησιμοποιείται συχνά για την αφαίρεση των ελαττωμάτων της επιφάνειας και τη βελτίωση της επίπεδης.


3. Ελέγχος ποιότητας


Οι προηγμένες τεχνικές χαρακτηρισμού, συμπεριλαμβανομένης της διάθλασης ακτίνων Χ (XRD), της μικροσκόπησης ατομικής δύναμης (AFM) και των μετρήσεων του αποτελέσματος Hall, χρησιμοποιούνται για να διασφαλιστεί η δομική, ηλεκτρική,και οπτική ποιότητα των υποστρωμάτων.



Εφαρμογές των υποστρωμάτων InAs


1- Υποκόκκινοι ανιχνευτές.


Τα υποστρώματα InAs χρησιμοποιούνται ευρέως σε φωτοανιχνευτές υπέρυθρου, ιδίως για θερμικές απεικονίσεις και παρακολούθηση του περιβάλλοντος.Η ικανότητά τους να ανιχνεύουν το υπέρυθρο φως μεγάλου μήκους κύματος τα καθιστά απαραίτητα για εφαρμογές στην άμυνα, αστρονομία, και βιομηχανική επιθεώρηση.

2Κβαντικές συσκευές.


Το InAs είναι ένα προτιμώμενο υλικό για κβαντικές συσκευές λόγω της χαμηλής αποτελεσματικής μάζας και της υψηλής κινητικότητας των ηλεκτρονίων.και προηγμένα φωτονικά κυκλώματα.


3Ηλεκτρονικά υψηλής ταχύτητας.


Η υψηλή κινητικότητα ηλεκτρονίων των InAs επιτρέπει την ανάπτυξη των τρανζίστορ υψηλής ταχύτητας, συμπεριλαμβανομένων των HEMT και των διπολικών τρανζίστορ ετεροσυνδέσεως (HBT).Αυτές οι συσκευές είναι κρίσιμες για εφαρμογές στην ασύρματη επικοινωνία, συστήματα ραντάρ, και ενισχυτές υψηλής συχνότητας.


4Οπτοηλεκτρονικά


Τα υποστρώματα InAs χρησιμοποιούνται στην κατασκευή υπέρυθρων λέιζερ και διόδων εκπομπής φωτός (LED).


5Τεραχέρτζ Τεχνολογίες.


Οι ιδιότητες του InAs® το καθιστούν κατάλληλο για πηγές και ανιχνευτές ακτινοβολίας τεραχέρτζ.


Ερωτήσεις και Απαντήσεις


Ε: Ποια είναι τα πλεονεκτήματα των υποστρωμάτων InAs;


Α:1Υψηλή ευαισθησία: Οι συσκευές που βασίζονται σε InAs παρουσιάζουν εξαιρετική ευαισθησία στο υπέρυθρο φως, καθιστώντας τις ιδανικές για συνθήκες χαμηλού φωτισμού.

2Πολυσχυτικότητα: Τα υποστρώματα InAs μπορούν να ενσωματωθούν με διάφορα υλικά III-V, επιτρέποντας τον σχεδιασμό ευπροσάρμοστων και υψηλής απόδοσης συσκευών.

3Σκηνοθεσία: Οι εξελίξεις στις τεχνικές ανάπτυξης κρυστάλλων κατέστησαν δυνατή την παραγωγή πλακών InAs μεγάλης διαμέτρου, ικανοποιώντας τις απαιτήσεις της σύγχρονης κατασκευής ημιαγωγών.



ορισμένα παρόμοια προϊόντα με υποστρώματα αρσενικού ινδίου (InAs)


1. Υποστρώματα αρσενικού γαλίου (GaAs)


• Βασικές ιδιότητες: άμεση διαφορά ζώνης (1,42 eV), υψηλή κινητικότητα ηλεκτρονίων (~ 8,500 cm2/V·s) και εξαιρετική θερμική αγωγιμότητα (~ 0,55 W/cm·K).

• Εφαρμογές: Χρησιμοποιείται ευρέως σε ηλεκτρονικά υψηλής συχνότητας, ηλιακά κύτταρα και οπτοηλεκτρονικά, όπως LED και διόδους λέιζερ.

• Πλεονεκτήματα: Καθορισμένες διαδικασίες παραγωγής, που την καθιστούν οικονομικά αποδοτική για πολλές εφαρμογές.




2Υποστρώματα φωσφορικού ίνδου (InP)


• Βασικές ιδιότητες: άμεση διαφορά ζώνης (1,34 eV), υψηλή κινητικότητα ηλεκτρονίων (~ 5,400 cm2/V·s) και εξαιρετική συμμόρφωση πλέγματος με InGaAs.
• Εφαρμογές: Είναι απαραίτητο για τις υψηλής ταχύτητας φωτονικές συσκευές, τα οπτικά συστήματα επικοινωνίας και τα κβαντικά λέιζερ.
• Πλεονεκτήματα: Υψηλή θερμική αγωγιμότητα και καταλληλότητα για εφαρμογές υψηλής ισχύος.
