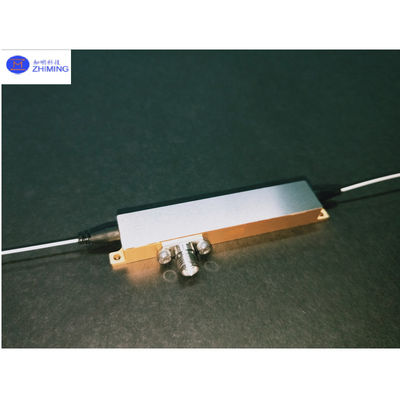

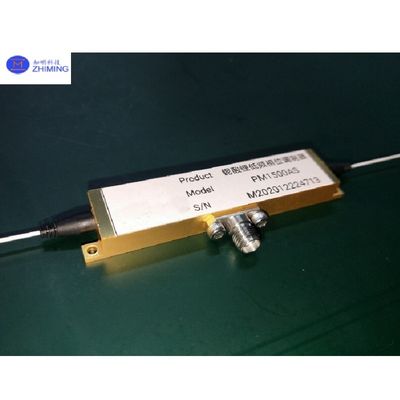

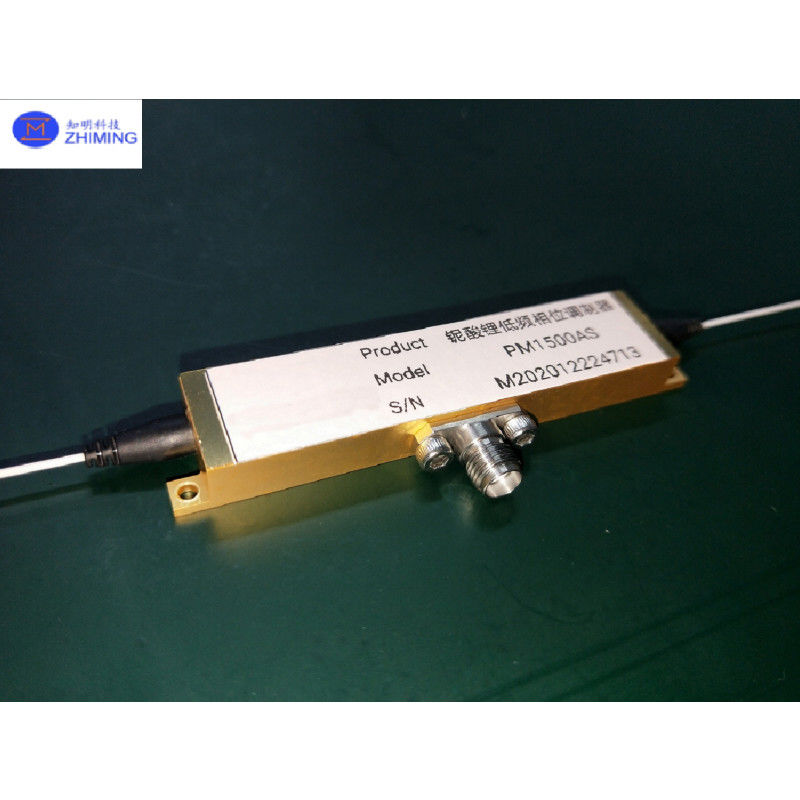

1000nm Φάση Μοντιλοποιητής χαμηλή Vπ, υψηλή ανοχή ισχύος, μονό-πολαριοποίηση σχεδιασμός για αισθητήρα ινών και οπτικές επικοινωνίες
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | ZMSH |
Αριθμό μοντέλου: | K5509 /PM01/PM01 |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 2 |
---|---|
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Operating Wavelength: | 1000 nm ± 20 | Insertion Loss: | ≤ 4.0 |
---|---|---|---|
Pigtail Polarization Extinction Ratio: | ≥ 20 | Optical Return Loss: | -45 |
Operating Frequency: | DC~100M | Half-Wave Voltage, Vπ: | ≤ 3.0 |
RF Impedance: | 1M | RF Interface: | SMA |
Επισημαίνω: | Μονταλοποιητής φάσης 1000 nm,Μονταλοποιητής φάσης αισθητήρα ινών |
Περιγραφή προϊόντων
Εισαγωγή του προϊόντος
Ένας διαμορφωτής φάσης που βασίζεται σε ευθείες οπτικές κυματοειδείς μπορεί να διαμορφώσει τη φάση των φωτεινών κυμάτων μέσω ηλεκτρικών σημάτων που εφαρμόζονται στην συσκευή.Παρέχουμε μονοπολικοποιημένους οπτικούς κυματοδείκτες (κυματοδείκτες ανταλλαγής πρωτονίων) κατασκευασμένους με τεχνολογία αναψυκτικής ανταλλαγής πρωτονίων (APE), που παρουσιάζουν υψηλό όριο οπτικής ισχύος και εξαιρετική σταθερότητα πόλωσης.
Ο διαμορφωτής φάσης 1000nm μπορεί να κατηγοριοποιηθεί σε διαμορφωτές φάσης χαμηλής συχνότητας (π.χ. 100MHz) και διαμορφωτές φάσης υψηλής συχνότητας (π.χ. 1GHz), ανάλογα με τη συχνότητα λειτουργίας.
Οι διαμορφωτές φάσης χαμηλής συχνότητας χρησιμοποιούν μια δομή διαμόρφωσης με υψηλή αντίσταση, καθιστώντας τους κατάλληλους για εφαρμογές που απαιτούν χαμηλές συχνότητες διαμόρφωσης (π.χ. DC έως 100MHz).
Οι διαμορφωτές φάσης υψηλής συχνότητας χρησιμοποιούν μια δομή 50Ω αντισταθμιστικής κοπλανικής ηλεκτροδίου ταξιδιωτικού κύματος, βελτιστοποιημένη για υψηλές συχνότητες διαμόρφωσης (π.χ. 1 ∆10 GHz).
Ο διαμορφωτής φάσης 1000nm διαθέτει χαμηλή απώλεια εισαγωγής, χαμηλή τάση κίνησης και υψηλή σταθερότητα, καθιστώντας τον ιδανικό για εφαρμογές σε αισθητήρες οπτικών ινών, οπτικές επικοινωνίες,Φωτονικοί σύνδεσμοι μικροκυμάτων, συνδυασμός δέσμης λέιζερ συνεκτικής ακτινοβολίας και πολλά άλλα.
Αρχή λειτουργίας
Βασικός μηχανισμός: Ηλεκτρο-οπτική επίδραση
Όταν ένα ηλεκτρικό σήμα εφαρμόζεται στα ηλεκτρόδια του διαμορφωτή, δημιουργεί ένα ηλεκτρικό πεδίο εντός του οπτικού κυματοδηγού που ανταλλάσσεται με πρωτόνια (που είναι κατασκευασμένο από υλικά όπως το νιοβάτη λιθίου).
Αυτό το ηλεκτρικό πεδίο μεταβάλλει ελαφρώς τον δείκτη διάθλασης του κυματοδηγού (μια ιδιότητα που διέπει την ταχύτητα διάδοσης του φωτός).
Καθώς το φως ταξιδεύει μέσω του κυματοδηγού, η φάση του μετατοπίζεται ανάλογα με την εφαρμοσμένη τάση και το μήκος αλληλεπίδρασης του ηλεκτρόδου.
Διαφορές σχεδιασμού για περιοχές συχνοτήτων
- Μονταλοποιητής φάσης χαμηλής συχνότητας (π.χ. 100MHz):
Χρησιμοποιεί δομή ηλεκτροδίων όπου το ηλεκτρόδιο είναι σύντομο και απλό.
Το ηλεκτρικό πεδίο επηρεάζει ομοιόμορφα ολόκληρο τον κυματοδηγό, καθιστώντας τον αποτελεσματικό για αργά ή στατικά σήματα (π.χ. DC έως 100MHz).
Ιδανικό για έλεγχο ακρίβειας σε εφαρμογές όπως αισθητήρες οπτικών ινών ή συστήματα αργής ρυθμίσεως.
- Μετατροπέας φάσης υψηλής συχνότητας (π.χ. 1 GHz):
Χρησιμοποιεί ηλεκτρόδιο ταξιδιωτικού κύματος σχεδιασμένο σαν γραμμή μεταφοράς υψηλής ταχύτητας (αντίσταση 50Ω).
Το ηλεκτρικό σήμα ταξιδεύει κατά μήκος του ηλεκτρόδου συγχρονισμένα με το φως, ελαχιστοποιώντας την ασυμφωνία καθυστέρησης του σήματος.
Επιτρέπει την υπερ-γρήγορη τροποποίηση φάσης για εφαρμογές υψηλής συχνότητας όπως η φωτονική μικροκυμάτων ή το ραντάρ λέιζερ.
Βασικά πλεονεκτήματα απόδοσης
Αντιμετώπιση υψηλής ισχύος: Ο κυματοδηγός ανταλλαγής πρωτονίων (APE) αντιστέκεται σε οπτική βλάβη ακόμη και υπό έντονη ισχύ λέιζερ.
Σταθερή πόλωση: Ο κυματοδηγός υποστηρίζει μόνο μία πόλωση, αποφεύγοντας παρεμβολές από ανεπιθύμητες μετατοπίσεις πόλωσης.
Απόδοση: Η χαμηλή τάση κίνησης και η ελάχιστη οπτική απώλεια εξασφαλίζουν ενεργειακά αποδοτική λειτουργία.
Εφαρμογές
Οπτική ανίχνευση με ίνες
- Διανεμημένη ακουστική/δονητική ανίχνευση (DAS/DVS):Επιτρέπει την ανίχνευση σε πραγματικό χρόνο των δονήσεων ή της πίεσης σε μεγάλες διαστάσεις ινών για την παρακολούθηση των υποδομών (π.χ. αγωγούς, σιδηροδρόμους).
- Δεν ξέρω.
Οπτικές επικοινωνίες
- Συνεπής οπτική μετάδοση:Υποστηρίζει μορφές διαμόρφωσης με κωδικοποίηση φάσης (π.χ. QPSK, 16-QAM) για τη μετάδοση δεδομένων υψηλής χωρητικότητας σε δίκτυα τηλεπικοινωνιών.
- Συστήματα LiDAR:Επιτρέπει τη διεύθυνση δέσμης με βάση τη φάση ή τη συχνότητα για αυτοκινητοβιομηχανικό / βιομηχανικό LiDAR με βελτιωμένη ανάλυση.
- Πλεονέκτημα:Οι διαμορφωτές υψηλής συχνότητας (μέχρι 10 GHz) επιτρέπουν την υπερταχεία επεξεργασία σήματος σε οπτικές συνδέσεις επόμενης γενιάς.
Φωτονική μικροκυμάτων
- Φωτονικές συνδέσεις μικροκυμάτων:Μετατρέπει σήματα μικροκυμάτων σε οπτικά πεδία με ελάχιστη στρέβλωση, κρίσιμη για ραντάρ, δορυφορικές επικοινωνίες και ασύρματα συστήματα 5G/6G.
- Επεξεργασία οπτικού σήματος:Διευκολύνει το φιλτράρισμα με βάση τη φάση, τις γραμμές καθυστέρησης ή τη ανάμειξη συχνότητας για τον προετοιμασμό αναλογικού/RF σήματος.
- Πλεονέκτημα:Ο σχεδιασμός ηλεκτροδίων ταξιδιωτικών κυμάτων εξασφαλίζει ευρύ εύρος ζώνης και αντιστάθμιση αντιστοίχισης για υψηλής πιστότητας ραδιοσυχνότητα-οπτική μετατροπή.
Συστήματα λέιζερ
- Συνδυασμός συνεκτικής δέσμης:Συγχρονίζει πολλαπλές ακτίνες λέιζερ για την επίτευξη υψηλής ισχύος, με περιορισμένη διάθλαση για βιομηχανικές εφαρμογές κοπής ή άμυνας.
Κβαντικές τεχνολογίες
- Διανομή κβαντικού κλειδιού (QKD):Μεταμορφώνει φάσεις φωτονίων για ασφαλή κβαντικά πρωτόκολλα επικοινωνίας.
- Οπτική κβαντική πληροφορική:Ελέγχει φωτονικά κουμπίτ σε ολοκληρωμένα κβαντικά κυκλώματα.
- Πλεονέκτημα:Η λειτουργία με χαμηλή τάση κίνησης μειώνει την πολυπλοκότητα του συστήματος και την κατανάλωση ενέργειας.
Βιοφωτονική & Ιατρική απεικόνιση
- Οπτική Τομογραφία Συνοχής (OCT):Βελτιώνει το βάθος απεικόνισης και την ανάλυση στην ιατρική διάγνωση (π.χ. σάρωση αμφιβληστροειδούς).
- Πλεονέκτημα:Η σταθερότητα πόλωσης εξασφαλίζει συνεπή ποιότητα απεικόνισης σε βιολογικούς ιστούς.
Τεχνικές προδιαγραφές
Κατηγορία | Παράμετρος | Τυπική αξία | Μονάδα |
Οπτικές προδιαγραφές | Κρυστάλλινος Προσανατολισμός | X-cut Y-propagating lithium niobate, LiNbO3 | - Δεν ξέρω. |
Κατασκευή κυματοδηγού | Ανταλλαγή πρωτονίων, ενιαία πόλωση | - Δεν ξέρω. | |
Λειτουργικό μήκος κύματος | 1000 nm ± 20 | nm | |
Απώλεια εισαγωγής | ≤ 4.0 | dB | |
Ποσοστό εξαφάνισης της πολωμένης ουράς | ≥ 20 | dB | |
Οπτική απώλεια επιστροφής | -45 | dB | |
Ηλεκτρικές προδιαγραφές | Δραστηριακή συχνότητα | DC ~ 100M | Hz |
Τετάρτη, Ιανουαρίου | ≤ 3.0 | V | |
Ραδιοσυχνοποιητική αντίσταση | 1M | Ω | |
Διασύνδεση ραδιοφωνίας | SMA | - Δεν ξέρω. | |
Διαμόρφωση πακέτου | Εισερχόμενη ίνα |
HI1060 μονοτρόπος ίνες ή PM980XP ίνες που διατηρούν την πόλωση (PM) |
- Δεν ξέρω. |
Φύλλα εξόδου |
HI1060 μονοτρόπος ίνες ή PM980XP ίνες που διατηρούν την πόλωση (PM) |
- Δεν ξέρω. | |
Πακέτο κατοικίας | K5509,PM01 | - Δεν ξέρω. |
Κατηγορία | Παράμετρος | Τυπική αξία | Μονάδα | ||
Οπτικές προδιαγραφές | Κρυστάλλινος Προσανατολισμός | X-cut Y-propagating lithium niobate, LiNbO3 | - Δεν ξέρω. | ||
Κατασκευή κυματοδηγού | Ανταλλαγή πρωτονίων, ενιαία πόλωση | - Δεν ξέρω. | |||
Λειτουργικό μήκος κύματος | 1300 nm ± 20 | nm | |||
Απώλεια εισαγωγής | ≤ 4.0 | dB | |||
Ποσοστό εξαφάνισης της πολωμένης ουράς | ≥ 20 | dB | |||
Οπτική απώλεια επιστροφής | -45 | dB | |||
Ηλεκτρικές προδιαγραφές | Δραστηριακή συχνότητα | 1.0 | 5.0 | 10.0 | GHz |
Τετάρτη, Ιανουαρίου | ≤ 3.5 | ≤ 4.0 | ≤ 5.0 | V | |
Ραδιοσυχνοποιητική αντίσταση | 50 | Ω | |||
Διασύνδεση ραδιοφωνίας | SMA | - Δεν ξέρω. | |||
Διαμόρφωση πακέτου | Εισερχόμενη ίνα |
HI1060 μονοτρόπος ίνες ή PM980XP ίνες που διατηρούν την πόλωση (PM) |
- Δεν ξέρω. | ||
Φύλλα εξόδου |
HI1060 μονοτρόπος ίνες ή PM980XP ίνες που διατηρούν την πόλωση (PM) |
- Δεν ξέρω. | |||
Πακέτο κατοικίας | PM02 | - Δεν ξέρω. |
Παράμετρος | Τυπική αξία | Μονάδα |
Εισερχόμενη οπτική ισχύ | ≤ 100(Οδηγός κυμάτων ανταλλαγής πρωτονίων) | mW |
Μέγιστη ισχύς ραδιοκυμάτων | ≤ 20 | dBm |
Θερμοκρασία λειτουργίας | 0 ~ +70 | °C |
Θέρμανση αποθήκευσης | -40 ~ +85 | °C |
Ράδιο κάμψης ινών | ≥ 50 | χμ |
Προσαρμοσμένο στοιχείο |
Προαιρετική παράμετρος | Σημειώσεις |
Μικρή απώλεια εισαγωγής | ≤ 3,0 dB | |
Χαμηλή τάση μισού κύματος (Vπ) | ≤ 2,5 V | Διαθέσιμο μόνο για σειρά PM1000 |
Ζακέτα από ίνες | Καμία (άγριες ίνες) | |
Σύνδεσμος ινών | Καθαρές ίνες, FC/UPC, LC/PC, APC κλπ. |
Μηχανικά σχέδια
Γενικές ερωτήσεις
Ε:Ποιες είναι οι τυπικές εφαρμογές;
Α:Οπτική ανίχνευση με ίνες: κατανεμημένη ακουστική ανίχνευση (DAS), παρεμβομετρικές μετρήσεις
LiDAR: Διαμόρφωση συχνότητας με κωδικό φάσης για βελτιωμένη ανάλυση
Κβαντική επικοινωνία: μεταμόρφωση φάσης φωτονίων σε κβαντική διανομή κλειδιών (QKD)
Φωτονική μικροκυμάτων: Ραδιοεπιφάνεια (RoF), επεξεργασία σήματος ραντάρ
Ε:Ποια είναι τα κύρια πλεονεκτήματα της;
Α:Χαμηλή τάση κίνησης (τάση ημικύματος Vπ ≤3,0V @100MHz)
Υψηλή σταθερότητα πόλωσης (ανάλογος εξαφάνισης ≥ 20dB)
Συμφωνία ευρείας συχνότητας (χαμηλής συχνότητας: DC ̇100MHz· υψηλής συχνότητας: 1 ̇10GHz)
Υψηλή ανοχή οπτικής ισχύος (δύναμη εισόδου ≤ 100mW)
