Τανταλάτη λιθίου LiTaO3 Κρυστάλλινη πλάκα Υψηλής συχνότητας SAW φίλτρα Υψηλός πλειοηλεκτρικός συντελεστής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Όροι πληρωμής: | Τ/Τ |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | Λιταοο3 πλακίδια | Γωνία κοπής: | X/Y/Z κλπ. |
|---|---|---|---|
| Διάμετρος/μέγεθος: | Δοκιμαστικό υλικό | Τολ ((±): | < 0,20 mm |
| TTV: | 3 μm | Δύση.: | < 40μm |
| Επισημαίνω: | Υψηλός πλειοηλεκτρικός συντελεστής LiTaO3 Κρυστάλλινη πλάκα,Φίλτρα SAW LiTaO3 |
||
Περιγραφή προϊόντων
Τανταλάτη λιθίου (LiTaO3) Κρυστάλλινη πλάκα Υψηλής συχνότητας SAW φίλτρα Υψηλός πλειοηλεκτρικός συντελεστής
Εισαγωγή
Το Τανταλικό Λιθίου (LiTaO3) είναι ένας σιδηροηλεκτρικός κρύσταλλος που έχει προκαλέσει σημαντικό ενδιαφέρον λόγω των εξαιρετικών ηλεκτρο-οπτικών του ιδιοτήτων.Συμπεριλαμβανομένων των οπτικών κυματοδηγών, ακουστικές συσκευές, φίλτρα συχνότητας, ακόμη και ιατρική υπερηχογραφία.
Κρυστάλλινη δομή και ιδιότητες- Δεν ξέρω.
- Δεν ξέρω.
Το Τανταλάτη Λιθίου (LiTaO3) κρυσταλλώνεται σε δομή περοβσκίτη, ανάλογη με άλλους σιδηροηλεκτρικούς κρυστάλλους όπως το τιτανικό βαρύ (BaTiO3) και το τιτανικό στρόντιο (SrTiO3).Δείχνει οπτική διαφάνεια σε όλο το ορατό έως το μεσαίο υπέρυθρο φάσμα και διαθέτει οπτική διπλή κάλυψηΜε υψηλή θερμοκρασία Curie των 610°C και μεγάλο ηλεκτρο-οπτικό συντελεστή 30 pm/V, το LiTaO3 είναι ένα ελκυστικό υλικό για διάφορες ηλεκτρο-οπτικές εφαρμογές.Οι σημαντικοί πιεζοηλεκτρικοί συντελεστές του επιτρέπουν διμερή μετατροπή μεταξύ ηλεκτρικών σημάτων και μηχανικών δονήσεων.
Κρυστάλλινα υποστρώματα και πλάκες- Δεν ξέρω.- Δεν ξέρω.

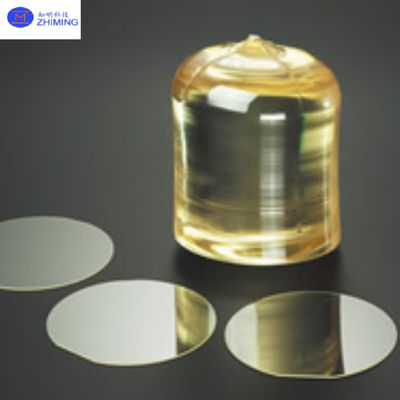

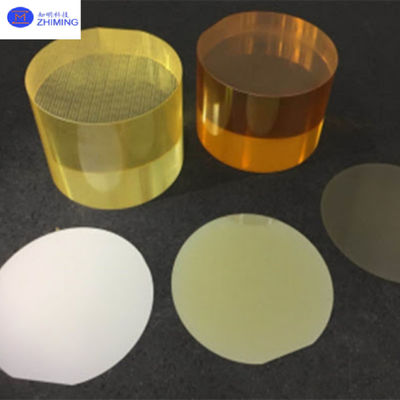

Τα κρύσταλλικά υπόστρωμα και οι πλάκες του Τανταλάτη Λιθίου (LiTaO3) παράγονται συνήθως με τη μέθοδο Czochralski,που περιλαμβάνει το λιώσιμο του υλικού σε ένα χωνευτήρα και αργά την απόσυρση ενός μόνο κρυστάλλου από το λιώσιμοΟι κρυστάλλοι αυτοί μπορούν να μεταποιηθούν περαιτέρω σε υποστρώματα ή πλακίδια χρησιμοποιώντας τεχνικές όπως το κόψιμο, η άλεση και η γυαλιστερότητα.
Τα υποστρώματα Τανταλικού Λιθίου χρησιμοποιούνται συνήθως ως βάσεις για συσκευές όπως φίλτρα και αντηχούντες επιφανειακών ακουστικών κυμάτων (SAW),ενώ οι πλακέτες χρησιμοποιούνται σε συσκευές κυματοειδήσεως, όπως διαμορφωτές και διακόπτες.
Προδιαγραφές
| Υλικό | Λιταοο3 πλακίδια | |
|---|---|---|
| Θερμοκρασία Curie | 603±2°C | |
| Γωνία κοπής | X/Y/Z κλπ. | |
| Διάμετρος/μέγεθος | Δοκιμαστικό υλικό | |
| Τολ ((±) | < 0,20 mm | |
| Δάχος | 0.18 ~ 0,5 mm ή περισσότερο | |
| Πρωταρχικό διαμέρισμα | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Δύση. | < 40μm | |
| Τύπος επιφάνειας | Μία πλευρά γυαλισμένη/διπλή πλευρά γυαλισμένη | |
| Λάμψη Ra | < 0,5 nm | |
| Κριτήρια πίσω πλευράς | Γενικά είναι 0,2-0,5μm ή προσαρμοσμένα | |
| Κριτήρια περιθωρίου | R=0,2mm ή Bullnose | |
| Οπτικά ντόπινγκ | Zn/MgO κλπ. | |
| Κριτήρια επιφάνειας πλάκας | μόλυνση, | Κανένα |
| Σωματίδια ¢> 0,3 μm | <= 30 | |
| Ξύρισμα, Τρίψιμο. | Κανένα | |
| Λάθος | Χωρίς ρωγμές στις άκρες, γρατζουνιές, σημάδια πριονιστήρα, κηλίδες | |
| Συσκευή | Ποσότητα/κουτί με πλάκες | 25pcs ανά κουτί |
Εφαρμογές- Δεν ξέρω.- Δεν ξέρω.
Τα κρύσταλλικά υποστρώματα και τα πλακάκια του Τανταλικού Λιθίου (LiTaO3) χρησιμοποιούνται ευρέως σε διάφορα πεδία.όπως φίλτρα και αντηχούντες επιφανειακών ακουστικών κυμάτων (SAW)Οι συσκευές αυτές χρησιμοποιούνται ευρέως στις τηλεπικοινωνίες, στα συστήματα ραντάρ και σε άλλες τεχνολογίες ασύρματης επικοινωνίας.Μια άλλη κρίσιμη εφαρμογή βρίσκεται στις ηλεκτρο-οπτικές συσκευές Το LiTaO3 είναι πολύτιμο για αυτές τις εφαρμογές λόγω του μεγάλου ηλεκτρο-οπτικού συντελεστή του, που επιτρέπει τη διαμόρφωση χαμηλής τάσης των φωτεινών σημάτων.Τέτοιες συσκευές χρησιμοποιούνται στις τηλεπικοινωνίες, οπτική ανίχνευση και συστήματα επικοινωνίας υψηλής ταχύτητας.
Το LiTaO3 χρησιμοποιείται επίσης στην ιατρική υπερηχητική απεικόνιση. Ο υψηλός πιεζοηλεκτρικός συντελεστής του επιτρέπει την αποτελεσματική μετατροπή ηλεκτρικών σημάτων σε μηχανικές δονήσεις,που στη συνέχεια χρησιμοποιούνται για τη δημιουργία εικόνων εσωτερικών οργάνων.
Ερωτήσεις και απαντήσεις- Δεν ξέρω.- Δεν ξέρω.
Ε1: Ποια είναι τα πλεονεκτήματα του LiTaO3 σε σύγκριση με το κουάρτς;
Α1: Το LiTaO3 έχει υψηλότερους πιεζοηλεκτρικούς συντελεστές και ηλεκτρομηχανική ζεύξη, ιδανικό για εφαρμογές υψηλής συχνότητας και υψηλής ευαισθησίας.
Ε2: Πώς λειτουργεί το LiTaO3 σε περιβάλλον υψηλής θερμοκρασίας;
Α2: Με θερμοκρασία Curie 665°C, διατηρεί σταθερές πιεζοηλεκτρικές ιδιότητες υπό υψηλή θερμότητα.
Ε3: Πώς να επιλέξετε την κοπή του κρυστάλλου (π.χ. 36° YX-cut);
Α3: Εξαρτάται από τη συχνότητα στόχου και τον τύπο συσκευής.
