LiTaO3 Wafer Lithium Tantalate Ηλεκτρο-Οπτική Μη Γραμμική Οπτική Πιεζοηλεκτρική Προσαρμογή
Λεπτομέρειες:
Μάρκα: | ZMSH |
Λεπτομερής ενημέρωση |
|||
Σύστημα κρυστάλλου: | Τρίγωνος | Διάμετρος: | Ø76,2 mm, Ø100 mm, άλλα |
---|---|---|---|
προσανατολισμός: | 127.86°Y, 64°Y, X, Y, Z ή προσαρμοσμένα | Θερμοκρασία Curie: | 605 |
Σκληρότητα (Mohs): | 5.5·6 | Χρώμα: | Χωρίς χρώμα ή ανοιχτόχλωρο-πράσινο |
Επισημαίνω: | Ηλεκτρο-οπτική πλάκα LiTaO3,Πιεζοηλεκτρική πλάκα LiTaO3,Μη γραμμική οπτική πλάκα LiTaO3 |
Περιγραφή προϊόντων
LiTaO3 Wafer Lithium Tantalate Ηλεκτρο-Οπτική Μη Γραμμική Οπτική Πιεζοηλεκτρική Προσαρμογή
Εισαγωγή
Το τανταλάτη λιθίου είναι ένα εξαιρετικό πολυλειτουργικό κρυσταλλικό υλικό που χαρακτηρίζεται από τη δομή του τύπου ιλμενίτη, παρουσιάζοντας έλλειψη χρώματος ή ανοιχτόκίτρινη εμφάνιση.Γνωστή για την άφθονη διαθεσιμότητα πρώτων υλώνΤο τανταλάτη του λιθίου, με εξαιρετική θερμική και χημική σταθερότητα και μηχανική ικανότητα, επιτρέπει την ανάπτυξη μονοκρυστάλλων υψηλής ποιότητας μεγάλων διαστάσεων.Οι κρύσταλλοι αυτοί αποδεικνύουν εξαιρετικές επιδόσεις στην κατασκευή εξαρτημάτων ηλεκτρονικής επικοινωνίας, όπως οι αντηχείς.Ως απαραίτητο λειτουργικό υλικό, το υλικό αυτό χρησιμοποιείται για την κατασκευή και την εκτέλεση οπτικών συσκευών.Το τανταλάτη λιθίου διαδραματίζει κρίσιμο ρόλο στις προηγμένες τεχνολογίες επικοινωνίας, συμπεριλαμβανομένων των κινητών επικοινωνιών, δορυφορικά συστήματα και αεροδιαστημικές εφαρμογές.
Τεχνικά χαρακτηριστικά
(1) Ηλεκτρο-οπτικές ιδιότητες: Το τανταλάτη του λιθίου παρουσιάζει αξιοσημείωτες ηλεκτρο-οπτικές ιδιότητες, οι οποίες αποτελούν τη βάση για τις εφαρμογές του στις οπτικές επικοινωνίες και τις υπολογιστές.Ως μη κεντροσυμμετρικός κρύσταλλοςΤο τανταλάτη του λιθίου παρουσιάζει ισχυρή γραμμική ηλεκτρο-οπτική επίδραση (Pockels).που επιτρέπουν την αποτελεσματική μετατροπή των ηλεκτρικών σημάτων σε οπτική διαμόρφωση σήματος.
(2) Φωτοαποθλαστική επίδραση: Το τανταλάτη λιθίου είναι εξαιρετικά φωτοευαίσθητο, ακόμη και σε ασθενές φως, γεγονός που προκαλεί σημαντικές φωτοαποθλαστικές επιδράσεις.Τα ηλεκτρόνια στο υλικό διεγείρονται από την ζώνη βαλενσίας στην ζώνη αγωγήςΤα ελεύθερα φορτία μεταναστεύουν κάτω από ηλεκτρικά πεδία.σχηματίζοντας διαχωρισμούς χωρικών φορτίων που αλλάζουν το εσωτερικό ηλεκτρικό πεδίο και προκαλούν αλλαγές του δείκτη διάθλασηςΣημειωτέον ότι η φωτοαποθλαστική αυτή επίδραση είναι συνήθως αναστρέψιμη· όταν ο φωτισμός σταματήσει, ο δείκτης κάμψης ανακάμπτει εν μέρει ή πλήρως στην αρχική του κατάσταση.
(3) Πιεζοηλεκτρικό φαινόμενο: Ανήκει στο τριγωνικό κρυσταλλικό σύστημα, το τανταλάτη του λιθίου διαθέτει μη κεντροσυμμετρική δομή με μη ευθυγραμμισμένα θετικά και αρνητικά κέντρα φορτίου.Όταν υποβάλλονται σε μηχανική πίεση, η μετατόπιση μεταξύ αυτών των κέντρων φόρτισης παράγει επιφανειακά φορτία, που εκδηλώνεται ως πιεζοηλεκτρική αντίδραση.
Αρχή
Με την ταχεία πρόοδο των επικοινωνιών 5G, της τεχνητής νοημοσύνης και των τεχνολογιών IoT, οι ηλεκτρονικές συσκευές έχουν όλο και μεγαλύτερη τάση προς τη μικροποίηση, τη λειτουργία υψηλής συχνότητας,και ολοκλήρωσηΟι λεπτές ταινίες του τανταλατού του λιθίου αναγνωρίζονται για τις εξαιρετικές ιδιότητες ηλεκτρο-οπτικής μετατροπής, τα θερμικά χαρακτηριστικά, τη θερμική αγωγιμότητα και τη συμβατότητα με το πυρίτιο.Κάνοντάς τα ένα απαραίτητο υλικό για την ανάπτυξη συσκευών επόμενης γενιάς στην εποχή μετά το Νόμο του Moore..
Χημική Αποσύνθεση Ατμών (CVD):
Η χημική εναπόθεση ατμών (CVD) είναι μια προηγμένη τεχνολογία που χρησιμοποιεί οργανομεταλλική θερμική αποσύνθεση για την επιταξιακή ανάπτυξη της ατμοφυσικής φάσης.ενεργοποιείται υπό ελεγχόμενες συνθήκεςΗ μέθοδος αυτή επιτρέπει τον ακριβή έλεγχο της χημικής σύνθεσης του εναποθετημένου υλικού.προσφέροντας πλεονεκτήματα όπως χαμηλή πίεση, υψηλής ποιότητας σχηματισμού φιλμ, υψηλής καθαρότητας, υψηλής απόδοσης και εξαιρετικής ομοιομορφίας.
Ειδικές προδιαγραφές υλικού Τανταλάτη λιθίου
- Δεν ξέρω.Ι. Βασικές ιδιότητες
- Δεν ξέρω.Ιδιοκτησία.- Δεν ξέρω. | - Δεν ξέρω.Αξία.- Δεν ξέρω. | - Δεν ξέρω.Μονάδα/Σημείωση - Δεν ξέρω. |
---|---|---|
Κρυστάλλινο Σύστημα | Τριγκόνα | |
Σταθερές πλέγματος | α = 5,154 Å, c = 13,783 Å | |
Σφιχτότητα | 7.45 | g/cm3 |
Σημείο τήξης | 1650 | °C |
Θερμοκρασία Curie | 605 | °C |
Σκληρότητα (Mohs) | 5.5·6 | |
Διορθωτική σταθερά | ε11/ε0 = 39?? 43· ε33/ε0 = 42?? 43 | |
Αντίσταση | 10¹⁵ | Ω·m (υποθέτοντας διόρθωση μονάδας) |
Συντελεστής θερμικής διαστολής | α1=α2=1.61×10−6; α3=4.1×10−6 | /°C (σε 25°C) |
Χρώμα | Χωρίς χρώμα ή ανοιχτόχλωρο-πράσινο | |
Πεδίο μετάδοσης | 400 ¢ 5000 | nm |
Δείκτης διάθλασης | n0 = 2.176, ne = 2.180 | @ 633 nm |

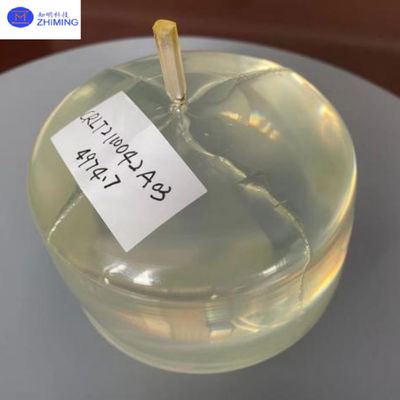

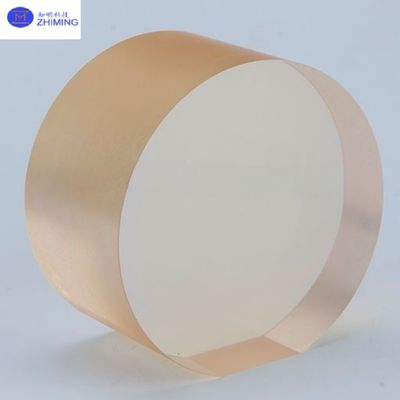

ΙΙ. Προδιαγραφές χύδην χύδην
- Δεν ξέρω.Παράμετρος- Δεν ξέρω. | - Δεν ξέρω.Αξία.- Δεν ξέρω. |
---|---|
Διάμετρος | Ø76,2 mm, Ø100 mm, άλλα |
Διάρκεια | ≤ 150 mm, ≤ 100 mm |
Προσανατολισμός | 127.86°Y, 64°Y, X, Y, Z ή προσαρμοσμένα |

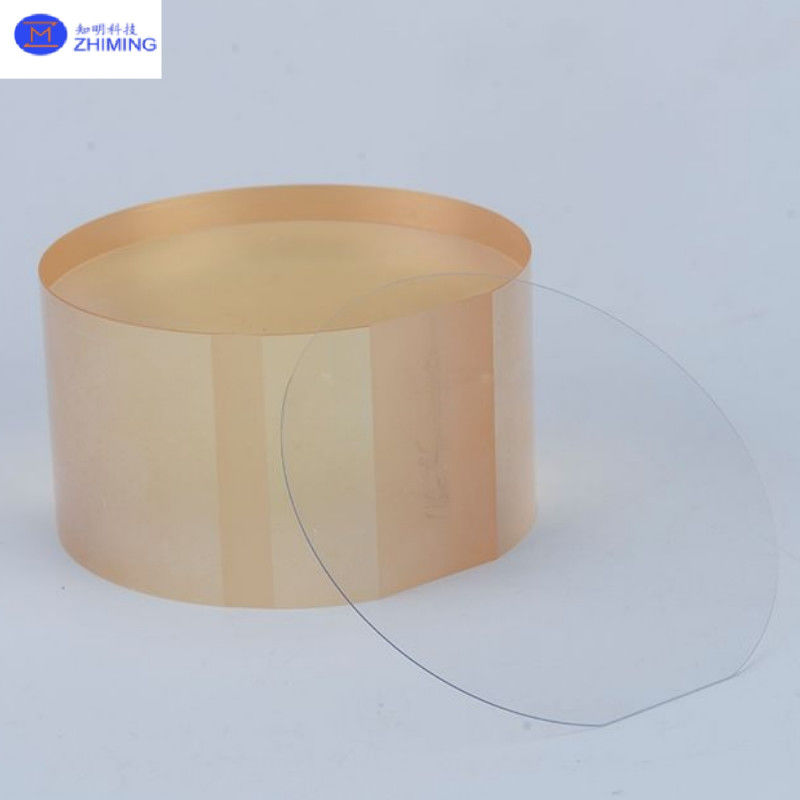

ΙΙΙ. Προδιαγραφές κυψελών - Δεν ξέρω.
- Δεν ξέρω.Παράμετρος- Δεν ξέρω. | - Δεν ξέρω.Αξία.- Δεν ξέρω. | - Δεν ξέρω.Μονάδα/Σημείωση - Δεν ξέρω. |
---|---|---|
Διάμετρος | Ø76,2 mm, Ø100 mm | |
Δάχος | ≥ 0,25 mm | |
Προσανατολισμός | 127.86°Y, 64°Y, X, Y, Z ή προσαρμοσμένα | |
Πεδίο αναφοράς | Χ, Υ, Ζ ή προσαρμοσμένα | |
Διάμετρο του επιπέδου αναφοράς | 22 ± 2 | χμ |
Επεξεργαστική μέθοδος | 10/5 | μm |
Συνολική διακύμανση πάχους (TTV) | < 10 | μm |
Εφαρμογή
Πιεζοηλεκτρικοί αντηχείς και φίλτρα: αξιοποιώντας την ισχυρή πιεζοηλεκτρική του επίδραση,Το LiTaO3 χρησιμοποιείται σε φίλτρα υψηλής συχνότητας επιφανειακών ακουστικών κυμάτων (SAW) και σε αντηχούντες χύδην ακουστικών κυμάτων (BAW) για την επεξεργασία σήματος σε κινητά τηλέφωνα, δορυφορικές επικοινωνίες και συστήματα ραντάρ.
Μετατροπείς υπερήχων & Πιεζοηλεκτρική απεικόνιση: Ο υψηλός συντελεστής ηλεκτρομηχανικής ζεύξης καθιστά το LiTaO3 ιδανικό για ιατρική απεικόνιση υπερήχων και βιομηχανικούς μετατροπείς μη καταστροφικών δοκιμών.
Ερωτήσεις και απαντήσεις
Ε: Τι είναι το LiTaO3;
Α: Το LiTaO3 (Τανταλάτη Λιθίου) είναι ένα μονοκρυσταλλικό υλικό με εξαιρετικές ηλεκτρο-οπτικές, πιεζοηλεκτρικές και μη γραμμικές οπτικές ιδιότητες.,και υπέρυθρη ανίχνευση.
Ε: Ποια είναι η διαφορά μεταξύ του LiTaO3 και του LiNbO3;
Α: Το LiTaO3 έχει υψηλότερο όριο ζημίας λέιζερ και καλύτερη θερμική σταθερότητα, καθιστώντας το πιο κατάλληλο για λέιζερ υψηλής ισχύος και μετατροπή συχνότητας.έχει υψηλότερο ηλεκτρο-οπτικό συντελεστή και χρησιμοποιείται συνήθως στην οπτική επικοινωνία.
Ε: Ποιοι είναι οι τυπικοί κρυστάλλινοι προσανατολισμοί του LiTaO3;
Α: Οι κοινές προσανατολισμοί περιλαμβάνουν το Z-cut (για ηλεκτρο-οπτικούς διαμορφωτές και συσκευές SAW) και το X-cut/Y-cut (για ειδικές εφαρμογές ακουστικών κυμάτων).
Ε: Τα προϊόντα LiTaO3 μπορούν να προσαρμοστούν;
Α: Ναι, η προσαρμογή είναι διαθέσιμη για το μέγεθος, τον προσανατολισμό, το πάχος, την τελική επιφάνεια και τη συγκέντρωση ντόπινγκ για την κάλυψη διαφόρων απαιτήσεων εφαρμογής.
