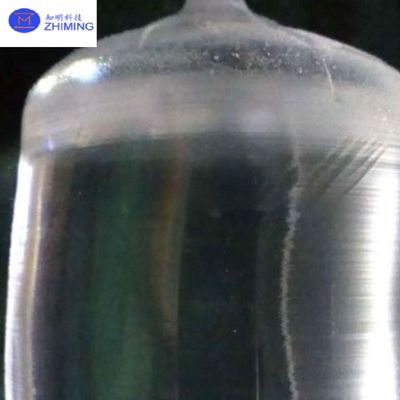

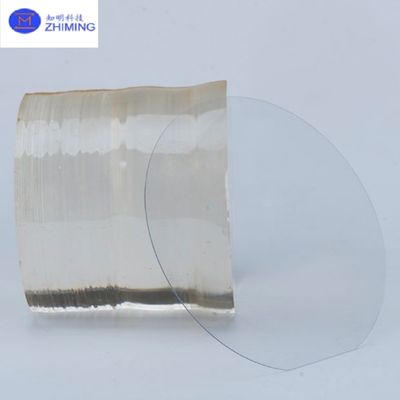

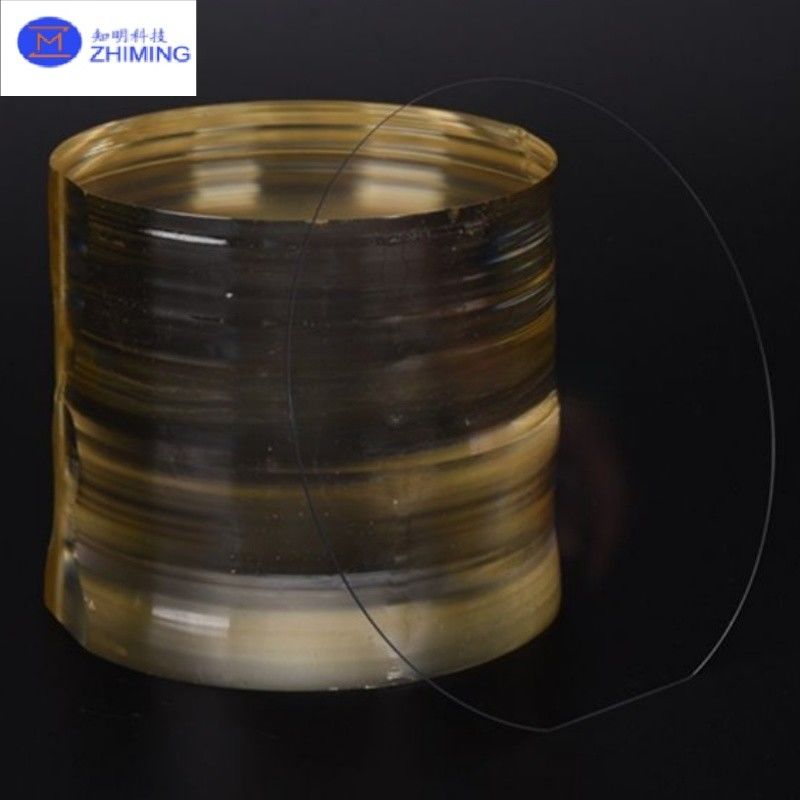

Λιθιονιοβατικό LiNbO3 Κρυστάλλινη ίνγκοτα υψηλής συχνότητας SAW
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 |
---|---|
Χρόνος παράδοσης: | 8WEEKS |
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Υλικό: | Λινοβωτίτιδα οπτικής ποιότητας | Θερμοκρασία Curie: | 1142±2,0°C |
---|---|---|---|
Γωνία κοπής: | X/Y/Z κλπ. | Διάμετρος/μέγεθος: | 2/3"/4"/6"/8" |
TTV: | 3 μm | Συσκευή: | 25pcs ανά κουτί |
Επισημαίνω: | Υψηλής συχνότητας κρυστάλλινη ίνγκο LiNbO3,SAW LiNbO3 Κρυστάλλινη ίνγκοτα,Υψηλής συχνότητας SAW LiNbO3 Crystal Ingot |
Περιγραφή προϊόντων
Νιοβατικό λιθίου (LiNbO3) Κρυστάλλιο EO/PO Συστατικά Τηλεπικοινωνιακή άμυνα υψηλής συχνότητας SAW
Εισαγωγή
Το νιοβατικό λίθιο (LN) είναι ένα σιδηροηλεκτρικό υλικό με εξαιρετικές ηλεκτρο-οπτικές, μη γραμμικές και πιεζοηλεκτρικές ιδιότητες.
Οι κρύσταλλοι νιοβατικού λιθίου είναι βασικά υλικά για οπτικούς κυματοδηγούς, κινητά τηλέφωνα, πιεζοηλεκτρικούς αισθητήρες, οπτικούς διαμορφωτές και διάφορες άλλες γραμμικές και μη γραμμικές οπτικές εφαρμογές.
Η κύρια εφαρμογή του νιοβατικού λιθίου (LN) είναι σε συσκευές επιφανειακών ακουστικών κυμάτων (SAW) για εξοπλισμό τηλεπικοινωνιών.
Στις επικοινωνίες φωνής και δεδομένων, οι συσκευές SAW, όπως τα φίλτρα SAW και οι διπλέκτες SAW, εγκαθίστανται σε εξοπλισμό επικοινωνίας ως φίλτρα για την αποτροπή θορύβου και παρεμβολών.Οι κρύσταλλοι νιοβατικού λιθίου (LN) χρησιμοποιούνται επίσης σε οπτικές εφαρμογές.

Το νιοβατικό λίθιο (LiNbO3) είναι ένα σιδηροηλεκτρικό υλικό κατάλληλο για ποικίλες εφαρμογές.και πιεζοηλεκτρικά χαρακτηριστικάΟι εφαρμογές που αξιοποιούν τους μεγάλους ηλεκτρο-οπτικούς συντελεστές του LN περιλαμβάνουν την υπέρυθρη οπτική διαμόρφωση και την Q-switching.
Οι εφαρμογές που εκμεταλλεύονται τον μεγάλο μη γραμμικό συντελεστή d του LiNbO3 περιλαμβάνουν οπτική παραμετρική ταλάντευση, ανάμειξη διαφορών συχνότητας για τη δημιουργία ρυθμιζόμενων υπέρυθρων μήκων κύματος,και δεύτερη γενιά αρμονικών.
Οι εφαρμογές που χρησιμοποιούν τις πιεζοηλεκτρικές ιδιότητές του περιλαμβάνουν υπερηχητικούς μετατροπέες και συσκευές SAW.
Προδιαγραφές
Υλικό | Οπτική ποιότηταΛινοβωτίτιδα | |
Θερμοκρασία Curie | 1142±2,0°C | |
Γωνία κοπής | X/Y/Z κλπ. | |
Διάμετρος/μέγεθος | 2/3"/4"/6"/8" | |
Τολ ((±) | < 0,20 mm | |
Δάχος | 0.1 ~ 0,5 mm ή περισσότερο | |
Πρωταρχικό διαμέρισμα | 16mm/22mm /32mm | |
TTV | 3 μm | |
Υποκλίνεσαι. | - 30 | |
Δύση. | < 40μm | |
Προσανατολισμός επίπεδο | Όλα διαθέσιμα | |
Τύπος επιφάνειας | Μία πλευρά γυαλισμένη/διπλή πλευρά γυαλισμένη | |
Λάμψη Ra | < 0,5 nm | |
Σ/Δ | 20/10 | |
Κριτήρια περιθωρίου | R=0,2mm ή Bullnose | |
Οπτικά ντόπινγκ | Fe/Zn/MgO κλπ. για πλακίδια οπτικής ποιότητας LN< | |
Κριτήρια επιφάνειας πλάκας | Δείκτης διάθλασης | No=2.2878/Ne=2.2033 @632nm μήκος κύματος |
μόλυνση, | Κανένα | |
Σωματίδια ¢> 0,3 μm | <= 30 | |
Ξύρισμα, Τρίψιμο. | Κανένα | |
Λάθος | Χωρίς ρωγμές στις άκρες, γρατζουνιές, σημάδια πριονιστήρα, κηλίδες | |
Συσκευή | Ποσότητα/κουτί με πλάκες | 25pcs ανά κουτί |
Ιδιοκτησίες.
- Δεν ξέρω.Θερμικές ιδιότητες
Από θερμική άποψη, οι κρύσταλλοι νιοβατικού λιθίου (LiNbO3) παρουσιάζουν εξαιρετική σταθερότητα.Που σημαίνει ότι διατηρούν τις πιεζοηλεκτρικές τους ιδιότητες ακόμα και σε υψηλές θερμοκρασίες.Η θερμική αυτή σταθερότητα εξασφαλίζει αξιόπιστη λειτουργικότητα υπό συνθήκες υψηλών θερμοκρασιών, ενισχύοντας την πρακτικότητα τους σε εφαρμογές υψηλών θερμοκρασιών.
- Δεν ξέρω.Μηχανικές ιδιότητες
Από μηχανική άποψη, το νιοβάτη του λιθίου είναι σχετικά σκληρό και ανθεκτικό.Αυτό το χαρακτηριστικό ενισχύει την αντοχή του σε σωματική πίεση, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν μηχανική αντοχή.
Ακουστο-οπτικές ιδιότητες- Δεν ξέρω.
Οι κρυστάλλοι νιοβατικού λιθίου παρουσιάζουν αξιοσημείωτες ακουστο-οπτικές ιδιότητες, που χαρακτηρίζονται από υψηλούς ακουστο-οπτικούς συντελεστές.που επιτρέπουν τη διαμόρφωση του φωτός μέσω ήχουΗ ιδιότητα αυτή αξιοποιείται ευρέως στις ακουστικές συσκευές.
- Δεν ξέρω.Σιδηροηλεκτρικές ιδιότητες
Το LiNbO3 είναι ένας σιδηροηλεκτρικός κρύσταλλος, που σημαίνει ότι παρουσιάζει αυθόρμητα πολωμένα πεδία που μπορούν να επαναπροσανατολιστούν από ένα εξωτερικό ηλεκτρικό πεδίο.Επικεφαλίδα για ηλεκτρονικές συσκευές, και άλλες εφαρμογές που απαιτούν ακριβή έλεγχο της πόλωσης.
- Δεν ξέρω.Φυσικές ιδιότητες
Ένα κρίσιμο χαρακτηριστικό των κρυστάλλων νιοβατικού λιθίου είναι η σημαντική οπτική μη γραμμικότητα τους, η οποία υποστηρίζει την ευρεία χρησιμότητά τους στην οπτική.διαχωρίζοντας το φωτεινό ρεύμα σε δύο ορθογώνια πόλεις.
Χημικές ιδιότητες
Το LiNbO3 επιδεικνύει εξαιρετική χημική σταθερότητα, γεγονός που το καθιστά εξαιρετικά ελκυστικό για διάφορες εφαρμογές.που επιτρέπουν τη χρήση σε περιβάλλοντα όπου η χημική αντοχή είναι απαραίτητη.
Ηλεκτρικές ιδιότητες
Ως πιεζοηλεκτρικό υλικό, το νιοβατικό λίθιο μετατρέπει μοναδικά τη μηχανική ένταση σε ηλεκτρικό φορτίο.
- Δεν ξέρω.Οπτικές ιδιότητες
Οι κρύσταλλοι νιοβατικού λιθίου διαθέτουν εξαιρετικές οπτικές ιδιότητες, συμπεριλαμβανομένης της υψηλής μετάδοσης στο ορατό έως το μεσαίο υπέρυθρο φάσμα.Αυτό το ευρύ παράθυρο μετάδοσης διαδραματίζει κεντρικό ρόλο στις οπτικές εφαρμογές, επιτρέποντας την αποτελεσματική διάδοση και αλληλεπίδραση του φωτός.
Εφαρμογές του νιοβατικού λιθίου (LiNbO3)
Πιεζοηλεκτρικές εφαρμογές
Οι κρύσταλλοι νιοβατικού λιθίου παρουσιάζουν εξαιρετικές πιεζοηλεκτρικές επιδόσεις λόγω της υψηλής θερμοκρασίας Κύρι.
χαμηλός συντελεστής θερμοκρασίας της πιεζοηλεκτρικότητας, υψηλός συντελεστής ηλεκτρομηχανικής ζεύξης, χαμηλή διαλεκτρική απώλεια, σταθερές φυσικοχημικές ιδιότητες, άριστη μηχανική,και ικανότητα κατασκευής μεγάλου μεγέθουςΣε σύγκριση με τα συμβατικά πιεζοηλεκτρικά υλικά όπως το χαλαζία, το νιοβατικό λίθιο διαθέτει υψηλότερη ακουστική ταχύτητα, επιτρέποντας την ανάπτυξη συσκευών υψηλής συχνότητας.
Αυτές οι ιδιότητες καθιστούν το νιοβάτη του λιθίου κατάλληλο για αντηχούντες, μετατροπείς, γραμμές καθυστέρησης, φίλτρα και άλλα εξαρτήματα.Οι εφαρμογές καλύπτουν πολιτικούς τομείς όπως οι κινητές επικοινωνίες, οι δορυφορικές επικοινωνίες, η ψηφιακή επεξεργασία σήματος, οι τηλεοράσεις, η ραδιοτηλεόραση, το ραντάρ και η τηλεπισκόπηση, καθώς και οι στρατιωτικοί τομείς, συμπεριλαμβανομένων των ηλεκτρονικών αντιμέτρων, των φυτών,και συστήματα καθοδήγησης.
Οπτικές εφαρμογές
Πέρα από τις πιεζοηλεκτρικές του ιδιότητες, οι κρύσταλλοι νιοβατικού λιθίου (LiNbO3) παρουσιάζουν πλούσια φωτοηλεκτρικά αποτελέσματα,με ηλεκτρο-οπτικά αποτελέσματα και μη γραμμικά οπτικά αποτελέσματα που είναι ιδιαίτερα εμφανή και ευρέως χρησιμοποιούμεναΕπιπλέον, οι κρυστάλλοι LiNbO3 μπορούν να κατασκευαστούν σε υψηλής ποιότητας οπτικούς κυματοδηγούς μέσω ανταλλαγής πρωτονίων ή διάχυσης τιτανίου και περιοδικά σφαιρωμένοι κρυστάλλοι μέσω αντιστροφής σφαιρίσματος.Αυτές οι δυνατότητες επιτρέπουν τις εφαρμογές τους σε ηλεκτρο-οπτικούς διαμορφωτές , διαμορφωτές φάσης, ενσωματωμένους οπτικούς διακόπτες, ηλεκτρο-οπτικούς Q-διακόπτες, ηλεκτρο-οπτικούς αποκλίνοντες, αισθητήρες υψηλής τάσης, ανίχνευση κύματος,Οπτικοί παραμετρικοί ταλαντωτές Επιπλέον, εξαρτήματα με βάση το LiNbO3, όπως διπλή-αποθραυστικά πρίσμα σφήνας, ολογραφικές οπτικές συσκευές, υπέρυθροι πυροηλεκτρικοί ανιχνευτές,Επίσης, έχουν αναφερθεί και λέιζερ κύματος με ντόπινγκ ερβίου..
Ερωτήσεις και απαντήσεις
Ε1: Τι είναι το νιοβατικό λίθιο (LiNbO3); Ποιες είναι οι βασικές του ιδιότητες;
Α1
Το νιοβατικό λίθιο (LiNbO3) είναι ένα σιδηροηλεκτρικό υλικό με βασικές ιδιότητες:
Ηλεκτρο-οπτικό αποτέλεσμα: Επιτρέπει τον έλεγχο του φωτός για τους οπτικούς διαμορφωτές υψηλής ταχύτητας.
Μη γραμμική οπτική: Υποστηρίζει τη μετατροπή συχνότητας (π.χ. δεύτερη γενιά αρμονικών).
Πιεζοηλεκτρικό αποτέλεσμα: Μετατρέπει τη μηχανική ένταση σε ηλεκτρικά σήματα για τους αισθητήρες.
Υψηλή θερμοκρασία Curie (~1142°C): Σταθερή σε ακραίες συνθήκες.
Ευρεία οπτική διαφάνεια: Αποτελεσματική από 400 nm (όρατο) έως 5 μm (μεσαίο υπέρυθρο).
Ε2: Ποιες είναι οι κύριες εφαρμογές του νιοβατικού λιθίου;
Α2:
Οι βασικές εφαρμογές περιλαμβάνουν:
Οπτικές επικοινωνίες: Μονωτές, πολλαπλασιαστές διαίρεσης μήκους κύματος.
Μη γραμμική οπτική: Λέιζερ (OPO, SHG), οπτική παραμετρική ταλάντευση.
Πιεζοηλεκτρικές συσκευές: φίλτρα SAW, υπερηχητικοί μετασχηματιστές.
Ηλεκτρο-οπτικές συσκευές: διακόπτες Q, φωτονικοί διακόπτες.
Άμυνα και αεροδιαστημική: ραντάρ, ηλεκτρονικά αντίμετρα, ανιχνευτές ακτινοβολίας.
Ε3: Τι είναι το νιοβατικό λίθιο;
Α13:
Το νιοβατικό λίθιο (LiNbO3) είναι ένα σιδηροηλεκτρικό υλικό με ηλεκτρο-οπτικές, πιεζοηλεκτρικές και μη γραμμικές οπτικές ιδιότητες.
