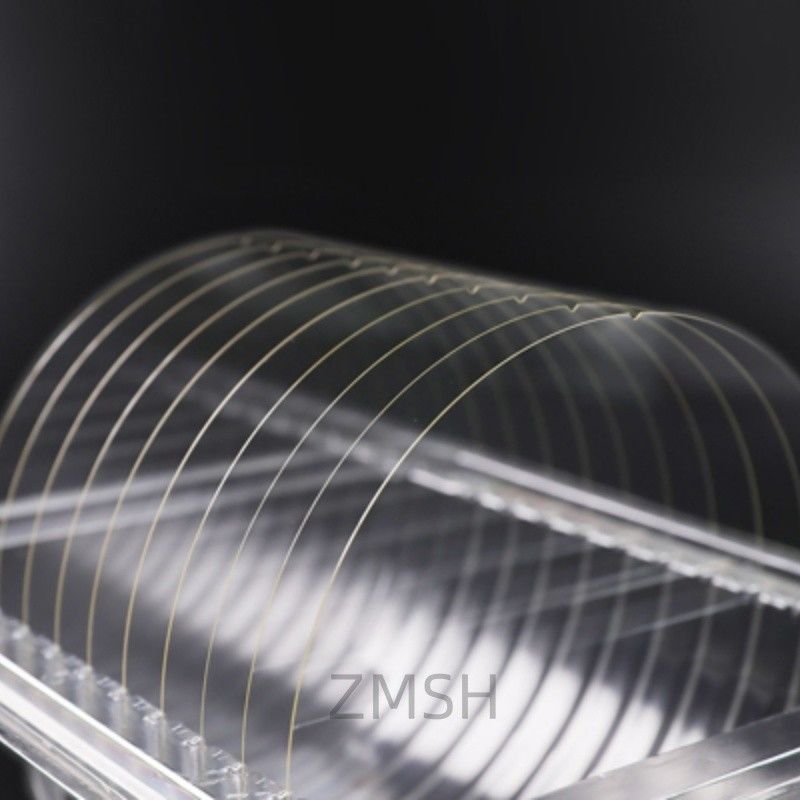

Κουάρτζινα κύλινδροι Κουάρτζινα κύλινδροι 2 " 3 " 4 " 6 " 8 " 12 " SiO2 ημιαγωγός οπτικός

Κουάρτζινα κύλινδροι Κουάρτζινα κύλινδροι 2 " 3 " 4 " 6 " 8 " 12 " SiO2 ημιαγωγός οπτικός

Ονομασία μάρκας: ZMSH
Αριθμός μοντέλου: Κουάρτζινη πλάκα
MOQ: 25
τιμή: 20USD
Πληροφορίες συσκευασίας: Καρτόνια προσαρμοσμένα
Όροι πληρωμής: Τ/Τ
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Κίνα
Διάμετρος (πολ.:
3/4/6/8/12
Εσωτερική μετάδοση:
>99.9%
Δείκτης διάθλασης:
1.474698
Συνολική Διαπερατότητα:
> 92%
TTV:
<3>
Πλατεία:
<15>
Δυνατότητα προσφοράς:
από την περίπτωση
Επισημαίνω:

Οπτική σφραγίδα από χαλαζία

,

Σίβλος SiO2 Κουάρτζης

,

Πίνακες για την παραγωγή χάλυβα από χάλυβα

Περιγραφή προϊόντων

Κουάρτζινο κύλινδρο Κουάρτζινο κύλινδρο 2", 3", 4", 6", 8", 12" SiO2 ημιαγωγός οπτικός

Εισαγωγή των κυψελών από χαλαζία

Οι πλακίδες του κουάρτζου κατασκευάζονται από κρυσταλλικό διοξείδιο του πυριτίου (SiO2).

Τα πλακάκια κουάρτζου παρουσιάζουν εξαιρετικά χαρακτηριστικά, όπως υψηλή θερμική αντοχή, ανώτερη μετάδοση φωτός σε συγκεκριμένα μήκη κύματος, χημική αδράνεια και χαμηλό συντελεστή θερμικής διαστολής.Αυτά τα χαρακτηριστικά τα καθιστούν εξαιρετικά κατάλληλα για εφαρμογές που απαιτούν σταθερότητα σε ακραίες θερμοκρασίες, ανθεκτικότητα σε σκληρές χημικές ουσίες και διαφάνεια σε συγκεκριμένα φάσματα.

Σε βιομηχανίες όπως η παραγωγή ημιαγωγών, η οπτική και τα MEMS (Micro-Electro-Mechanical Systems),τα πλακάκια κουαρτζού χρησιμοποιούνται ευρέως λόγω της ικανότητάς τους να αντέχουν υψηλές θερμοκρασίες χωρίς παραμόρφωση ή υποβάθμισηΧρησιμοποιούνται ως υποστρώματα για την εναπόθεση λεπτών ταινιών, την χαρακτική μικροδομής ή την κατασκευή εξαρτημάτων ακριβείας που απαιτούν υψηλή διαμετρική ακρίβεια και θερμική σταθερότητα.

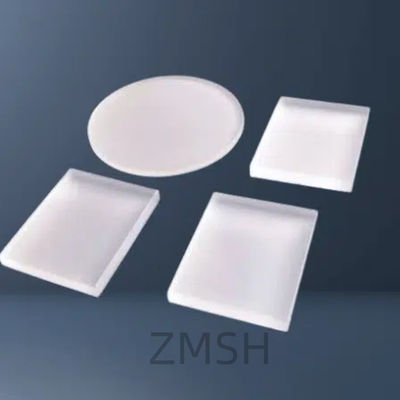

Κουάρτζινα κύλινδροι Κουάρτζινα κύλινδροι 2 " 3 " 4 " 6 " 8 " 12 " SiO2 ημιαγωγός οπτικός 0  Κουάρτζινα κύλινδροι Κουάρτζινα κύλινδροι 2 " 3 " 4 " 6 " 8 " 12 " SiO2 ημιαγωγός οπτικός 1

Αρχή κατασκευήςαπό σφραγίδα κουαρτσού

  1. Κρυστάλλινη Ανάπτυξη
    Οι σφαιρίδες του κουάρτζου καλλιεργούνται χρησιμοποιώντας φυσικούς ή συνθετικούς κρύσταλλους σπόρων με υδροθερμικές ή μεθόδους σύντηξης με φλόγα (Verneuil).

  2. Τρίψιμο ίνγκοτ
    Οι κυλινδρικές ίντρες κοπίζονται σε πλακίδια χρησιμοποιώντας πριόνια διαμαντινού σύρματος, εξασφαλίζοντας ομοιόμορφη πάχος και ελάχιστη απώλεια κοπής.

  3. Επικάλυψη και γυάλωση
    Τα πλακάκια κολλάνε, χαραμίζονται και στη συνέχεια γυαλίζονται για να επιτευχθεί ένα γυαλιστερό φινίρισμα με χαμηλή τραχύτητα επιφάνειας (Ra < 1 nm για πλακάκια οπτικής ποιότητας).

  4. Καθαρισμός και επιθεώρηση
    Ο υπερηχητικός καθαρισμός ή ο καθαρισμός RCA αφαιρεί σωματίδια και μεταλλικές μολυσματικές ουσίες.

Προδιαγραφές κυψελών από χαλαζία

Τύπος Κουαρτζίου 4 6 8 12
Μέγεθος
Διάμετρος (πολ. 4 6 8 12
Δάχος (mm) 0.05 ̇2 0.255 0.3·5 0.4·5
Διάμετρος ανοχής (ίντσες) ±0.1 ±0.1 ±0.1 ±0.1
Δυνατότητα ανοχής πάχους (mm) Προσαρμόσιμη Προσαρμόσιμη Προσαρμόσιμη Προσαρμόσιμη
Οπτικές ιδιότητες
Δείκτης κάλυψης @365 nm 1.474698 1.474698 1.474698 1.474698
Δείκτης διάθλασης @ 546,1 nm 1.460243 1.460243 1.460243 1.460243
Δείκτης διάθλασης @1014 nm 1.450423 1.450423 1.450423 1.450423
Εσωτερική διαπερατότητα (1250~1650 nm) > 99,9% > 99,9% > 99,9% > 99,9%
Συνολική διαπερατότητα (1250~1650 nm) > 92% > 92% > 92% > 92%
Ποιότητα μηχανικής
TTV (συνολική διακύμανση πάχους, μm) Επενδύσεις Επενδύσεις Επενδύσεις Επενδύσεις
Πλανότητα (μm) ≤ 15 ≤ 15 ≤ 15 ≤ 15
Επεξεργαστική επιφάνεια ≤ 1 ≤ 1 ≤ 1 ≤ 1
Πύργος (μm) < 5 < 5 < 5 < 5
Φυσικές Ιδιότητες
Σφιχτότητα (g/cm3) 2.20 2.20 2.20 2.20
Μοδούλος Γιουνγκ (GPa) 74.20 74.20 74.20 74.20
Σκληρότητα Mohs 6·7 6·7 6·7 6·7
Μοντέλο κοπής (GPa) 31.22 31.22 31.22 31.22
Αναλογία Poisson 0.17 0.17 0.17 0.17
Δυνατότητα συμπίεσης (GPa) 1.13 1.13 1.13 1.13
Δυνατότητα τράβηξης (MPa) 49 49 49 49
Δηλεκτρική σταθερά (1 MHz) 3.75 3.75 3.75 3.75
Θερμικές ιδιότητες
Σημείο έντασης (1014,5 Pa·s) 1000°C 1000°C 1000°C 1000°C
Σημείο ανάψυξης (1013 Pa·s) 1160°C 1160°C 1160°C 1160°C
Σημείο μαλακώσεως (107,6 Pa·s) 1620°C 1620°C 1620°C 1620°C





Συχνές ερωτήσεις σχετικά με τα πλακίδια κουαρτσού

1- Τι είναι ένα κουάρτς;

Ένα κουάρτς είναι ένας λεπτός, επίπεδος δίσκος κατασκευασμένος από κρυσταλλικό διοξείδιο του πυριτίου (SiO2), που συνήθως κατασκευάζεται σε τυποποιημένα μεγέθη ημιαγωγών (π.χ. 2", 3", 4", 6", 8" ή 12").θερμική σταθερότητα, και οπτική διαφάνεια, ένα πλακίδιο του κουάρτζου χρησιμοποιείται ως υπόστρωμα ή φορέας σε διάφορες εφαρμογές υψηλής ακρίβειας, όπως η κατασκευή ημιαγωγών, συσκευές MEMS, οπτικά συστήματα,και διεργασίες κενού.



2- Ποια είναι η διαφορά μεταξύ του κουαρτζού και της σιλικόλης;

Το κουάρτς είναι μια κρυσταλλική στερεή μορφή διοξειδίου του πυριτίου (SiO2), ενώ το σιλικόζη είναι μια αμορφή και πορώδη μορφή SiO2, που χρησιμοποιείται συνήθως ως αποξηρατικό για την απορρόφηση υγρασίας.

  • Κουάρτςείναι σκληρό, διαφανές και χρησιμοποιείται σε ηλεκτρονικές, οπτικές και βιομηχανικές εφαρμογές.

  • Χημικό σίδηροεμφανίζεται ως μικρές χάντρες ή κόκκους και χρησιμοποιείται κυρίως για τον έλεγχο της υγρασίας στις συσκευασίες, τα ηλεκτρονικά και την αποθήκευση.



3- Για τι χρησιμοποιούνται οι κρύσταλλοι του κουάρτζου;

Οι κρυστάλλοι του κουάρτζου χρησιμοποιούνται ευρέως στην ηλεκτρονική και την οπτική λόγω των πιεζοηλεκτρικών τους ιδιοτήτων (γεννούν ηλεκτρικό φορτίο υπό μηχανική πίεση).

  • Οσκιλητήρες και ρυθμιστές συχνότητας(π.χ. ρολόγια, ρολόγια, μικροελεγκτές)

  • Οπτικά στοιχεία(π.χ. φακοί, κυματιστές, παράθυρα)

  • Μηχανοκίνητα οχήματασε συσκευές ραδιοσυχνοτήτων και επικοινωνίας

  • Αισθητήρεςγια πίεση, επιτάχυνση ή δύναμη

  • Κατασκευή ημιαγωγώνως υποστρώματα ή παράθυρα διαδικασίας



4Γιατί χρησιμοποιείται το κουάρτς στα μικροτσίπ;

Το κουάρτζιο χρησιμοποιείται σε εφαρμογές που σχετίζονται με μικροτσίπ επειδή προσφέρει:

  • Θερμική σταθερότητακατά τη διάρκεια διαδικασιών υψηλής θερμοκρασίας όπως διάχυση και αναψύξη

  • Ηλεκτρική μόνωσηλόγω των διηλεκτρικών του ιδιοτήτων

  • Χημική αντοχήσε οξέα και διαλύτες που χρησιμοποιούνται στην κατασκευή ημιαγωγών

  • Ακριβότητα διαστάσεωνκαι χαμηλή θερμική διαστολή για αξιόπιστη ευθυγράμμιση λιθογραφίας
    Ενώ ο ίδιος ο κουαρτς δεν χρησιμοποιείται ως ενεργό υλικό ημιαγωγών (όπως το πυρίτιο), παίζει ζωτικό υποστηρικτικό ρόλο στο περιβάλλον κατασκευής, ειδικά σε φούρνους, θαλάμους,και υποστρώματα φωτομάσκας.





Συγγενικά προϊόντα

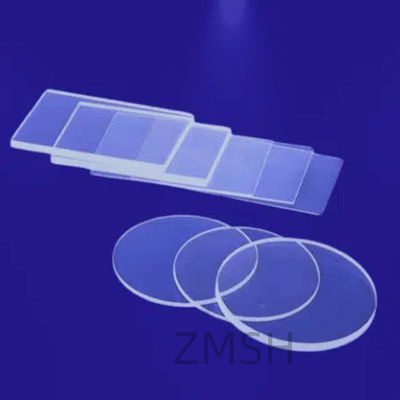

Κουάρτζινα κύλινδροι Κουάρτζινα κύλινδροι 2 " 3 " 4 " 6 " 8 " 12 " SiO2 ημιαγωγός οπτικός 2

Προσαρμόσιμα Ζαφείρι JGSI JGS2 Κουαρτζικά οπτικά εξαρτήματα Ισχυρή θερμική σταθερότητα

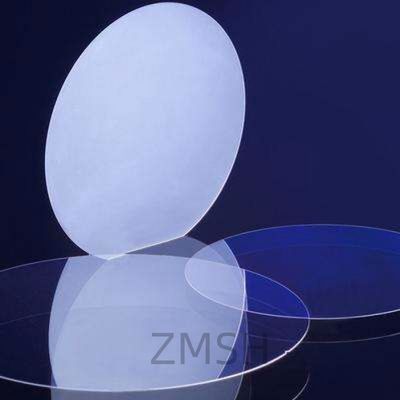

Κουάρτζινα κύλινδροι Κουάρτζινα κύλινδροι 2 " 3 " 4 " 6 " 8 " 12 " SiO2 ημιαγωγός οπτικός 3
