2" 3" 4" 6" 8" 12" SiO₂ Φέτες Χαλαζία Φέτες Χαλαζία SiO₂ MEMS Θερμοκρασία

Εισαγωγή

Τα πλάκες χαλαζία διαδραματίζουν έναν απαραίτητο ρόλο στην προώθηση των βιομηχανιών ηλεκτρονικών, ημιαγωγών και οπτικής. Βρίσκονται σε smartphones που καθοδηγούν το GPS σας, ενσωματωμένα σε σταθμούς βάσης υψηλής συχνότητας που τροφοδοτούν δίκτυα 5G και ενσωματωμένα σε εργαλεία κατασκευής μικροτσίπ επόμενης γενιάς, οι πλάκες χαλαζία είναι απαραίτητες. Αυτά τα υποστρώματα υψηλής καθαρότητας επιτρέπουν καινοτομίες σε όλα, από την κβαντική υπολογιστική έως την προηγμένη φωτονική. Παρά το γεγονός ότι προέρχονται από ένα από τα πιο άφθονα ορυκτά της Γης, οι πλάκες χαλαζία κατασκευάζονται με εξαιρετικά πρότυπα ακρίβειας και απόδοσης.

Τι είναι οι πλάκες χαλαζία;

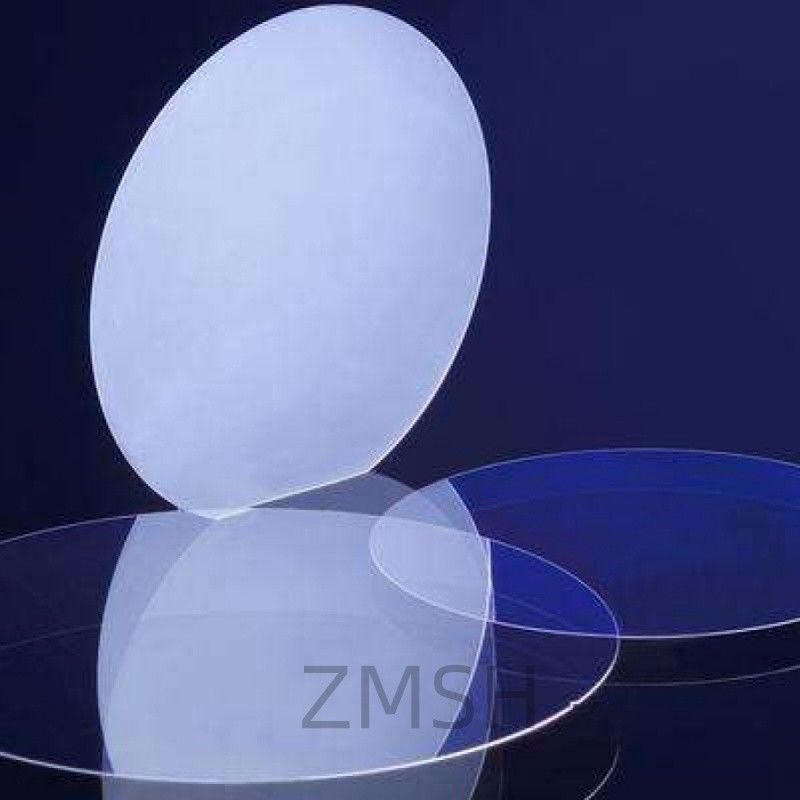

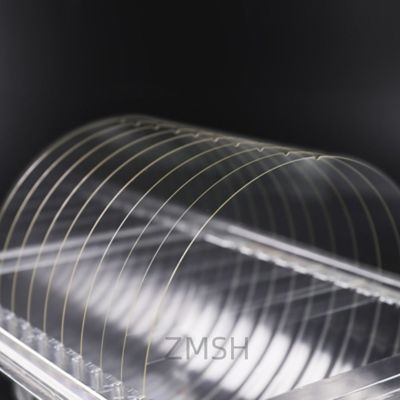

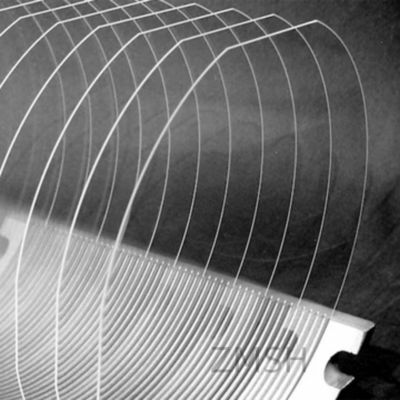

Οι πλάκες χαλαζία είναι λεπτοί, κυκλικοί δίσκοι που δημιουργούνται από εξαιρετικά καθαρό συνθετικό κρύσταλλο χαλαζία. Διαθέσιμες σε τυπικές διαμέτρους που κυμαίνονται από 2 έως 12 ίντσες, οι πλάκες χαλαζία έχουν συνήθως πάχος από 0,5 mm έως 6 mm. Σε αντίθεση με τον φυσικό χαλαζία, ο οποίος σχηματίζει ακανόνιστους πρισματικούς κρυστάλλους, ο συνθετικός χαλαζίας καλλιεργείται υπό αυστηρά ελεγχόμενες εργαστηριακές συνθήκες, παράγοντας ομοιόμορφες κρυσταλλικές δομές.

Η εγγενής κρυσταλλικότητα των πλακών χαλαζία παρέχει απαράμιλλη χημική αντοχή, οπτική διαφάνεια και σταθερότητα υπό υψηλή θερμοκρασία και μηχανική καταπόνηση. Αυτά τα χαρακτηριστικά καθιστούν τις πλάκες χαλαζία ένα θεμελιώδες συστατικό για συσκευές ακριβείας που χρησιμοποιούνται στη μετάδοση δεδομένων, την ανίχνευση, τον υπολογισμό και τις τεχνολογίες που βασίζονται σε λέιζερ.

Προδιαγραφές πλακών χαλαζία

Εφαρμογές πλακών χαλαζία

Οι πλάκες χαλαζία είναι ειδικά κατασκευασμένες για να καλύπτουν απαιτητικές εφαρμογές σε διάφορες βιομηχανίες, όπως:

Ηλεκτρονικά και συσκευές RF

• Οι πλάκες χαλαζία αποτελούν τον πυρήνα των συντονιστών και ταλαντωτών κρυστάλλων χαλαζία που παρέχουν σήματα ρολογιού για smartphones, μονάδες GPS, υπολογιστές και ασύρματες συσκευές επικοινωνίας.
• Η χαμηλή θερμική διαστολή και ο υψηλός συντελεστής Q τους καθιστούν τις πλάκες χαλαζία ιδανικές για κυκλώματα χρονισμού υψηλής σταθερότητας και φίλτρα RF.

Οπτοηλεκτρονική και απεικόνιση

• Οι πλάκες χαλαζία προσφέρουν εξαιρετική μετάδοση UV και IR, καθιστώντας τις ιδανικές για οπτικούς φακούς, διαχωριστές δέσμης, παράθυρα λέιζερ και ανιχνευτές.
• Η αντοχή τους στην ακτινοβολία επιτρέπει τη χρήση τους σε όργανα φυσικής υψηλής ενέργειας και διαστημικά όργανα.

Ημιαγωγοί και MEMS

• Οι πλάκες χαλαζία χρησιμεύουν ως υποστρώματα για κυκλώματα ημιαγωγών υψηλής συχνότητας, ειδικά σε εφαρμογές GaN και RF.
• Στα MEMS (Micro-Electro-Mechanical Systems), οι πλάκες χαλαζία μετατρέπουν μηχανικά σήματα σε ηλεκτρικά μέσω του πιεζοηλεκτρικού φαινομένου, επιτρέποντας αισθητήρες όπως γυροσκόπια και επιταχυνσιόμετρα.

Προηγμένη κατασκευή & εργαστήρια

• Οι πλάκες χαλαζία υψηλής καθαρότητας χρησιμοποιούνται ευρέως σε χημικά, βιοϊατρικά και φωτονικά εργαστήρια για οπτικά κύτταρα, κυψέλες UV και χειρισμό δειγμάτων υψηλής θερμοκρασίας.
• Η συμβατότητά τους με ακραία περιβάλλοντα τα καθιστά κατάλληλα για θαλάμους πλάσματος και εργαλεία εναπόθεσης.

Πώς κατασκευάζονται οι πλάκες χαλαζία

Υπάρχουν δύο κύριες μέθοδοι κατασκευής για πλάκες χαλαζία:

Πλάκες τήγματος χαλαζία

Οι πλάκες τήγματος χαλαζία κατασκευάζονται με τήξη φυσικών κόκκων χαλαζία σε ένα άμορφο γυαλί και στη συνέχεια κοπή και στίλβωση του στερεού μπλοκ σε λεπτές πλάκες. Αυτές οι πλάκες χαλαζία προσφέρουν:

• Εξαιρετική διαφάνεια UV
• Εύρος θερμοκρασίας λειτουργίας (>1100°C)
• Εξαιρετική αντοχή σε θερμικό σοκ

Είναι ιδανικές για εξοπλισμό λιθογραφίας, φούρνους υψηλής θερμοκρασίας και οπτικά παράθυρα, αλλά δεν είναι κατάλληλες για πιεζοηλεκτρικές εφαρμογές λόγω της έλλειψης κρυσταλλικής τάξης.

Καλλιεργημένες πλάκες χαλαζία

Οι καλλιεργημένες πλάκες χαλαζία καλλιεργούνται συνθετικά για την παραγωγή κρυστάλλων χωρίς ελαττώματα με ακριβή προσανατολισμό πλέγματος. Αυτές οι πλάκες είναι σχεδιασμένες για εφαρμογές που απαιτούν:

• Ακριβείς γωνίες κοπής (X-, Y-, Z-, AT-cut, κ.λπ.)
• Ταλαντωτές υψηλής συχνότητας και φίλτρα SAW
• Οπτικοί πολωτές και προηγμένες συσκευές MEMS

Η διαδικασία παραγωγής περιλαμβάνει σποροειδή ανάπτυξη σε αυτόκλειστα, ακολουθούμενη από κοπή, προσανατολισμό, ανόπτηση και στίλβωση.

Κορυφαίοι προμηθευτές πλακών χαλαζία

Οι παγκόσμιοι προμηθευτές που ειδικεύονται σε πλάκες χαλαζία υψηλής ακρίβειας περιλαμβάνουν:

• Heraeus (Γερμανία) – τήγμα και συνθετικός χαλαζίας

• Shin-Etsu Quartz (Ιαπωνία) – λύσεις πλακών υψηλής καθαρότητας

• WaferPro (ΗΠΑ) – πλάκες και υποστρώματα χαλαζία ευρείας διαμέτρου

• Korth Kristalle (Γερμανία) – πλάκες συνθετικών κρυστάλλων

Ο εξελισσόμενος ρόλος των πλακών χαλαζία

Οι πλάκες χαλαζία συνεχίζουν να εξελίσσονται ως απαραίτητα συστατικά στα αναδυόμενα τεχνολογικά τοπία:

• Μινιατούριση – Οι πλάκες χαλαζία κατασκευάζονται με στενότερες ανοχές για ενσωμάτωση συμπαγών συσκευών.

• Ηλεκτρονικά υψηλότερης συχνότητας – Νέα σχέδια πλακών χαλαζία προωθούνται στους τομείς mmWave και THz για 6G και ραντάρ.

• Αισθητήρες επόμενης γενιάς – Από αυτόνομα οχήματα έως βιομηχανικό IoT, οι αισθητήρες που βασίζονται σε χαλαζία γίνονται πιο ζωτικοί.

Συχνές ερωτήσεις σχετικά με τις πλάκες χαλαζία

1. Τι είναι μια πλάκα χαλαζία;

Μια πλάκα χαλαζία είναι ένας λεπτός, επίπεδος δίσκος κατασκευασμένος από κρυσταλλικό διοξείδιο του πυριτίου (SiO₂), που κατασκευάζεται συνήθως σε τυπικά μεγέθη ημιαγωγών (π.χ., 2", 3", 4", 6", 8" ή 12"). Γνωστή για την υψηλή καθαρότητα, τη θερμική σταθερότητα και την οπτική διαφάνεια, μια πλάκα χαλαζία χρησιμοποιείται ως υπόστρωμα ή φορέας σε διάφορες εφαρμογές υψηλής ακρίβειας, όπως η κατασκευή ημιαγωγών, συσκευές MEMS, οπτικά συστήματα και διεργασίες κενού.

2. Ποια είναι η διαφορά μεταξύ χαλαζία και silica gel;

Ο χαλαζίας είναι μια κρυσταλλική στερεή μορφή διοξειδίου του πυριτίου (SiO₂), ενώ το silica gel είναι μια άμορφη και πορώδης μορφή SiO₂, που χρησιμοποιείται συνήθως ως ξηραντικό για την απορρόφηση της υγρασίας.

• Ο χαλαζίας είναι σκληρός, διαφανής και χρησιμοποιείται σε ηλεκτρονικές, οπτικές και βιομηχανικές εφαρμογές.
• Το silica gel εμφανίζεται ως μικρές χάντρες ή κόκκοι και χρησιμοποιείται κυρίως για τον έλεγχο της υγρασίας στη συσκευασία, τα ηλεκτρονικά και την αποθήκευση.

3. Για τι χρησιμοποιούνται οι κρύσταλλοι χαλαζία;

Οι κρύσταλλοι χαλαζία χρησιμοποιούνται ευρέως στα ηλεκτρονικά και την οπτική λόγω των πιεζοηλεκτρικών τους ιδιοτήτων (δημιουργούν ένα ηλεκτρικό φορτίο υπό μηχανική καταπόνηση). Οι κοινές εφαρμογές περιλαμβάνουν:

• Ταλαντωτές και έλεγχος συχνότητας (π.χ., ρολόγια χαλαζία, ρολόγια, μικροελεγκτές)
• Οπτικά εξαρτήματα (π.χ., φακοί, κυματοειδή, παράθυρα)
• Συντονιστές και φίλτρα σε συσκευές RF και επικοινωνίας
• Αισθητήρες για πίεση, επιτάχυνση ή δύναμη
• Κατασκευή ημιαγωγών ως υποστρώματα ή παράθυρα διεργασίας

4. Γιατί χρησιμοποιείται ο χαλαζίας σε μικροτσίπ;

Ο χαλαζίας χρησιμοποιείται σε εφαρμογές που σχετίζονται με μικροτσίπ επειδή προσφέρει:

• Θερμική σταθερότητα κατά τη διάρκεια διεργασιών υψηλής θερμοκρασίας όπως διάχυση και ανόπτηση
• Ηλεκτρική μόνωση λόγω των διηλεκτρικών του ιδιοτήτων
• Χημική αντοχή σε οξέα και διαλύτες που χρησιμοποιούνται στην κατασκευή ημιαγωγών
• Διαστατική ακρίβεια και χαμηλή θερμική διαστολή για αξιόπιστη ευθυγράμμιση λιθογραφίας
• Ενώ ο ίδιος ο χαλαζίας δεν χρησιμοποιείται ως το ενεργό υλικό ημιαγωγών (όπως το πυρίτιο), διαδραματίζει έναν ζωτικό υποστηρικτικό ρόλο στο περιβάλλον κατασκευής—ειδικά σε φούρνους, θαλάμους και υποστρώματα φωτομάσκας.
