Εισαγωγή του Ράβδου Ζαφειριού

Η Ράβδος Ζαφειριού είναι ένα εξαιρετικά κατασκευασμένο εξάρτημα ζαφειριού υψηλής καθαρότητας, σχεδιασμένο για να ανταποκρίνεται στις απαιτητικές απαιτήσεις προηγμένων οπτικών, μηχανικών και επιστημονικών εφαρμογών. Κατασκευασμένη από μονοκρυσταλλικό οξείδιο του αργιλίου (Al₂O₃), αυτή η ράβδος παρουσιάζει εξαιρετική σκληρότητα, οπτική διαφάνεια, θερμική σταθερότητα και αντοχή στη φθορά, τη διάβρωση και την υψηλή πίεση.

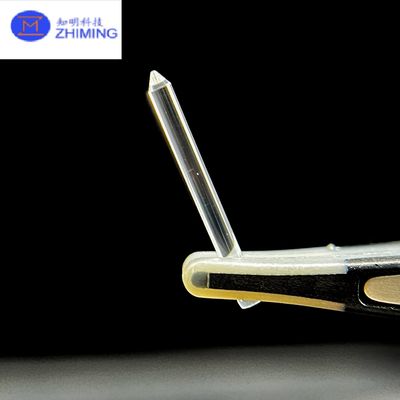

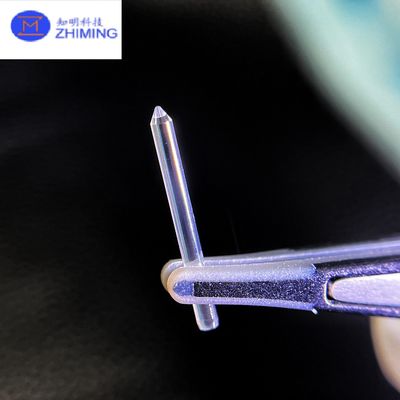

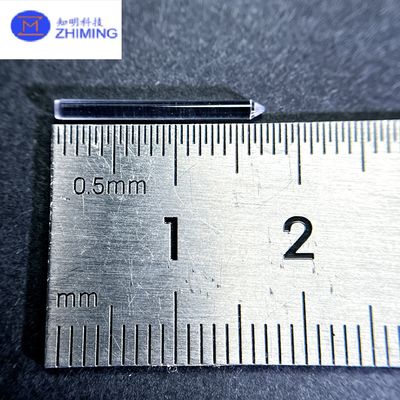

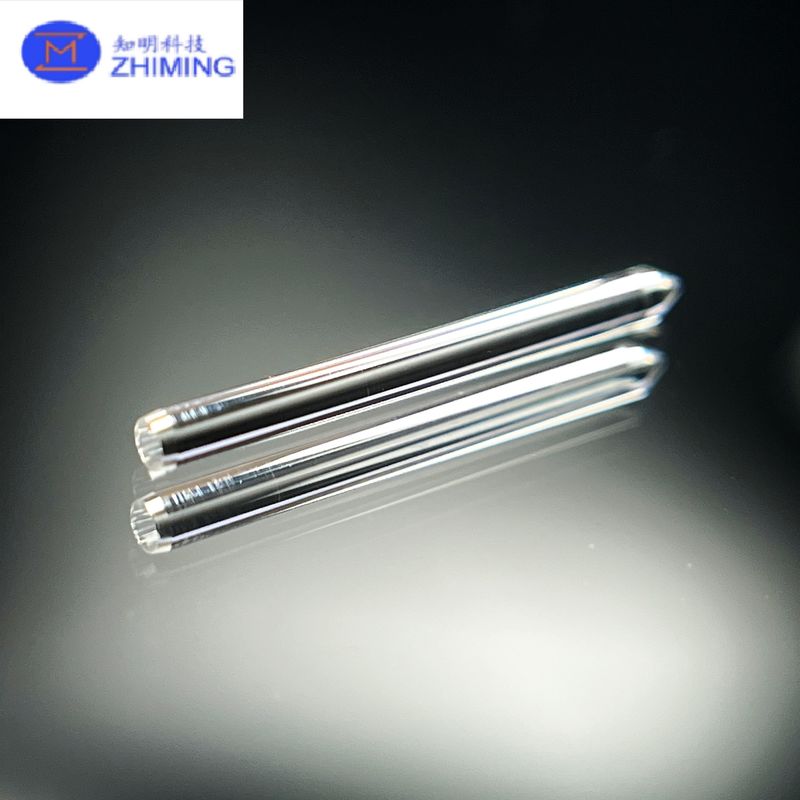

Αυτό που ξεχωρίζει αυτή τη συγκεκριμένη ράβδο ζαφειριού είναι η προσαρμοσμένη γεωμετρία της, συμπεριλαμβανομένης μιας λεπτά κωνικής ή κωνικής άκρης—υποδεικνύοντας ότι είναι σχεδιασμένη για εξειδικευμένες εφαρμογές που απαιτούν τόσο διαστατική ακρίβεια όσο και ακραία ανθεκτικότητα. Με σκληρότητα που έρχεται δεύτερη μόνο μετά το διαμάντι (Mohs 9), οι ράβδοι ζαφειριού επιλέγονται συχνά έναντι του γυαλιού ή του χαλαζία σε περιβάλλοντα υψηλής καταπόνησης όπου η αποτυχία δεν είναι επιλογή.

Αυτές οι ράβδοι χρησιμοποιούνται ευρέως σε πολλούς κλάδους όπως η αεροδιαστημική, η επεξεργασία ημιαγωγών, η μετρολογία, η φωτονική, οι βιοϊατρικές συσκευές και η επεξεργασία σε υψηλές θερμοκρασίες, όπου απαιτείται σταθερή απόδοση υπό ακραίες συνθήκες.

Αρχή Παραγωγής της Ράβδου Ζαφειριού

Η κατασκευή μιας ράβδου ζαφειριού περιλαμβάνει προηγμένες τεχνολογίες ανάπτυξης κρυστάλλων και μηχανικής κατεργασίας ακριβείας για την εξασφάλιση ακριβών προδιαγραφών και επιφανειών χωρίς ελαττώματα. Οι δύο πιο συνηθισμένες μέθοδοι που χρησιμοποιούνται για την ανάπτυξη κρυστάλλων ζαφειριού για την παραγωγή ράβδων είναι:

1. Μέθοδος Kyropoulos (KY)

Η μέθοδος KY υιοθετείται ευρέως για την ανάπτυξη μεγάλων, υψηλής ποιότητας κρυστάλλων ζαφειριού. Περιλαμβάνει την αργή έλξη ενός σπόρου κρυστάλλου από λιωμένο οξείδιο του αργιλίου (Al₂O₃) μέσα σε ένα φούρνο υψηλής θερμοκρασίας. Η διαδικασία ελέγχεται προσεκτικά για τη ρύθμιση της διαβάθμισης θερμοκρασίας, του ρυθμού έλξης και της ταχύτητας περιστροφής, παράγοντας μια οπτικά ισότροπη και δομικά σταθερή ράβδο ζαφειριού. Μόλις στερεοποιηθεί, η ράβδος ζαφειριού προσανατολίζεται, κόβεται και υποβάλλεται σε μηχανική κατεργασία σε ράβδους.

2. Μέθοδος Edge-defined Film-fed Growth (EFG)

Η μέθοδος EFG είναι ιδανική για την παραγωγή ράβδων, σωλήνων και προφίλ ζαφειριού με προκαθορισμένα σχήματα. Σε αυτήν την τεχνική, ένα καλούπι (ή διαμορφωτής) βυθίζεται σε μια χοάνη γεμάτη με λιωμένο ζαφείρι. Το λιωμένο υλικό τραβιέται προς τα πάνω μέσω του καλουπιού με τριχοειδή δράση και κρυσταλλώνεται σε μια συμπαγή ράβδο. Αυτό επιτρέπει τη συνεχή παραγωγή ράβδων με στενές διαστατικές ανοχές και ελάχιστη μετα-επεξεργασία.

Μετά την ανάπτυξη των κρυστάλλων, οι ράβδοι ζαφειριού κόβονται στο μήκος με διαμαντένια πριόνια και γυαλίζονται με εξαιρετικά λεπτά λειαντικά για την επίτευξη φινιρισμάτων οπτικής ποιότητας και ακριβών γεωμετρικών χαρακτηριστικών όπως αιχμηρές ή στρογγυλεμένες άκρες, αυλακώσεις ή μεταβάσεις σκαλοπατιών.

Χαρακτηριστικά Ράβδου Ζαφειριού της Ράβδου Ζαφειριού

-Υψηλή αντοχή, υψηλή ακαμψία, υψηλή αντοχή στην τριβή, υψηλή αντοχή στη θερμότητα, υψηλή αντοχή στη διάβρωση και υψηλά χαρακτηριστικά κατά του πλάσματος.

Λόγω αυτών των χαρακτηριστικών, το Single Crystal Sapphire χρησιμοποιείται ευρέως για εξαρτήματα μηχανικής ακριβείας.

-Σταθερή διηλεκτρική σταθερά, πολύ χαμηλή διηλεκτρική απώλεια, καλή ηλεκτρική μόνωση.

Το Single Crystal Sapphire χρησιμοποιείται ως υλικό για υποστρώματα σε περιοχές υπερυψηλής συχνότητας. Χρησιμοποιείται επίσης ως μονωτικό υλικό και παράθυρο μικροκυμάτων. Το Single Crystal Sapphire έχει καταστεί απαραίτητο στις βιομηχανίες ηλεκτρονικών.

-Εξαιρετική μετάδοση φωτός.

Το Single Crystal Sapphire χρησιμοποιείται για διάφορα είδη εξοπλισμού κενού, παράθυρα σε αντιδραστήρες, παράθυρα σαρωτή και καπάκια για οπτική επικοινωνία λόγω των εξαιρετικών μηχανικών χαρακτηριστικών και της αντοχής του στη θερμότητα.

-Καλή θερμική αγωγιμότητα και υψηλή αντοχή στη θερμότητα.

Η εξαιρετική θερμική αγωγιμότητα σε χαμηλές θερμοκρασίες επιτρέπει στο Single Crystal Sapphire ως διαφανές υλικό να χρησιμοποιείται σε πολλά διαφορετικά πεδία που απαιτούν θερμική αγωγιμότητα και θερμική ακτινοβολία.

Παράμετροι της ράβδου ζαφειριού

Εφαρμογές της Ράβδου Ζαφειριού

Οι προσαρμοσμένες ράβδοι ζαφειριού χρησιμοποιούνται σε μια μεγάλη ποικιλία υπερσύγχρονων πεδίων λόγω του μοναδικού συνδυασμού των φυσικών, θερμικών και οπτικών χαρακτηριστικών τους:

1. Ημιαγωγοί και Ηλεκτρονικά

• Χρησιμοποιούνται ως πείροι ευθυγράμμισης, θήκες γκοφρετών ή άκρες ανίχνευσης στην κατασκευή ημιαγωγών.
• Λειτουργούν ως ράβδοι αναφοράς ή αποστάτες μέσα σε θαλάμους εναπόθεσης και χάραξης λόγω της αδράνειάς τους και της θερμικής τους αντοχής.

​

2. Επιστημονικά όργανα

• Οι ράβδοι ζαφειριού με μυτερή άκρη είναι ιδανικές για εργαλεία οπτικής ευθυγράμμισης, ανιχνευτές φασματοσκοπίας ή μετρήσεις με βάση την άκρη (όπως αυτές στη μικροσκοπία ατομικής δύναμης).
• Χρησιμοποιούνται σε συστήματα υψηλού κενού και κρυογονικές ρυθμίσεις για μόνωση και μηχανική υποστήριξη.

​

3. Οπτικά συστήματα

• Οι ράβδοι ζαφειριού με οπτικά γυαλισμένες επιφάνειες χρησιμοποιούνται σε συστήματα λέιζερ ως οδηγοί δέσμης, αγωγοί φωτός ή προστατευτικοί φακοί.
• Λειτουργούν ως εξαρτήματα σε οπτικά συστήματα IR/UV λόγω του ευρέος φάσματος μετάδοσής τους (150 nm έως 5500 nm).

​

4. Βιοϊατρικές συσκευές

• Οι βιοσυμβατές και χημικά αδρανείς ράβδοι ζαφειριού χρησιμοποιούνται σε εμφυτεύσιμες συσκευές, χειρουργικά εργαλεία και ενδοσκοπικά εργαλεία.
• Η διαφάνειά τους επιτρέπει την ενσωμάτωση με συστήματα οπτικών ινών ή αισθητήρες μέσα στο ανθρώπινο σώμα.

​

5. Αεροδιαστημική και Άμυνα

• Οι ράβδοι ζαφειριού χρησιμεύουν ως δομικά και οπτικά εξαρτήματα σε αεροσκάφη, δορυφόρους και οπτικά συστήματα στρατιωτικής ποιότητας λόγω της ανθεκτικότητάς τους, του μικρού βάρους τους και της αντοχής τους στην ακτινοβολία.

​

6. Περιβάλλοντα υψηλής θερμοκρασίας

• Η ικανότητά τους να αντέχουν σε θερμοκρασίες άνω των 1800°C και σε διαβρωτικά περιβάλλοντα τα καθιστά κατάλληλα για χρήση σε φούρνους, θερμικούς αισθητήρες και έρευνα ενέργειας.

​

Συχνές ερωτήσεις (FAQ) της Ράβδου Ζαφειριού

Ε1: Τι κάνει τις ράβδους ζαφειριού ανώτερες από τις ράβδους χαλαζία, γυαλιού ή κεραμικού;
Α1: Το ζαφείρι προσφέρει έναν μοναδικό συνδυασμό ιδιοτήτων: ακραία σκληρότητα (Mohs 9), υψηλή οπτική μετάδοση από UV έως mid-IR, εξαιρετική χημική αντοχή και ανώτερη θερμική αγωγιμότητα. Υπερέχει του χαλαζία και των κεραμικών σε εφαρμογές όπου απαιτείται τόσο οπτική διαύγεια όσο και δομική ακεραιότητα.

Ε2: Μπορεί η ράβδος ζαφειριού να προσαρμοστεί σε σχήμα, μήκος ή διάμετρο;
Α2: Ναι. Οι ράβδοι ζαφειριού μπορούν να προσαρμοστούν όσον αφορά την εξωτερική διάμετρο (συνήθως 0,3 mm έως 20 mm), το μήκος (έως 200 mm ή περισσότερο) και τη γεωμετρία της τελικής επιφάνειας (επίπεδη, θόλος, κωνική, με σπείρωμα). Το φινίρισμα της επιφάνειας, η ανοχή και ο προσανατολισμός (επίπεδο C, επίπεδο A, επίπεδο R) μπορούν επίσης να προσαρμοστούν.

Ε3: Είναι η ράβδος ζαφειριού οπτικά γυαλισμένη ή απλώς μηχανικά λειασμένη;
Α3: Ανάλογα με την εφαρμογή, οι ράβδοι μπορούν να παραδοθούν είτε σε μηχανικά λειασμένη είτε σε οπτικά γυαλισμένη κατάσταση. Για οπτικές ή εφαρμογές λέιζερ, συνιστούμε διπλής όψης οπτικό γυάλισμα με επιπεδότητα καλύτερη από λ/10.

Ε4: Σε τι είδους περιβάλλοντα μπορούν να λειτουργήσουν οι ράβδοι ζαφειριού;
Α4: Οι ράβδοι ζαφειριού μπορούν να αντέξουν υψηλό κενό, κρυογονικές θερμοκρασίες, διαβρωτικά οξέα και βάσεις, πεδία υψηλής ακτινοβολίας και θερμοκρασίες έως και 2000°C. Είναι ιδανικά κατάλληλα για ακραία περιβάλλοντα.

Ε5: Είναι αυτές οι ράβδοι συμβατές με υπέρυθρα ή υπεριώδη συστήματα;
Α5: Απολύτως. Το ζαφείρι μεταδίδει μήκη κύματος από περίπου 150 nm (UV) έως 5,5 µm (mid-IR), καθιστώντας το μια δημοφιλή επιλογή τόσο για οπτικά συστήματα IR όσο και UV.

Ε6: Πόσος χρόνος χρειάζεται για την παραγωγή μιας προσαρμοσμένης ράβδου ζαφειριού;
Α6: Ο τυπικός χρόνος παραγωγής για προσαρμοσμένες ράβδους είναι συνήθως 2–4 εβδομάδες ανάλογα με την πολυπλοκότητα, την ποσότητα και τις απαιτήσεις φινιρίσματος. Ενδέχεται να είναι διαθέσιμες υπηρεσίες rush.

Ε7: Τι ανοχές μπορείτε να επιτύχετε;
Α7: Διαστατικές ανοχές ±0,01 mm και τραχύτητα επιφάνειας <5 nm Ra είναι εφικτές για εφαρμογές υψηλής ακρίβειας.

Σχετικά προϊόντα

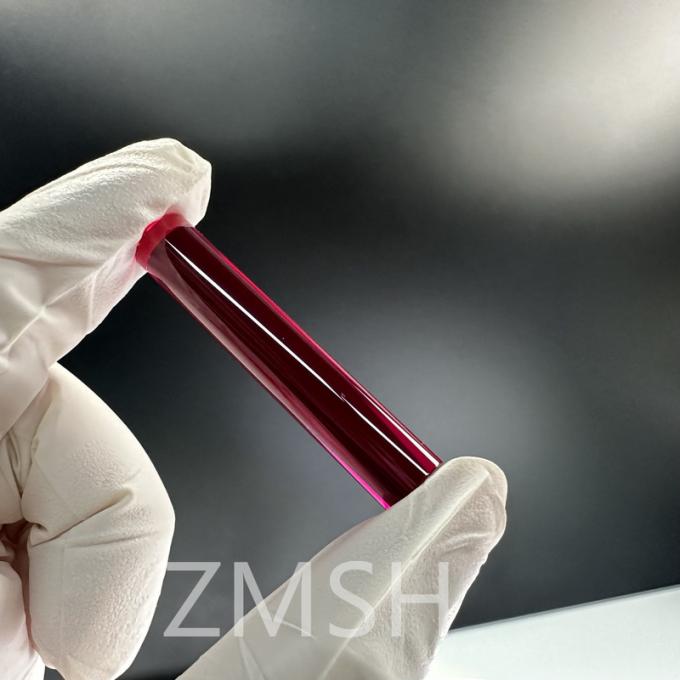

Ruby Rod Laser Technology Medical Instruments Made From Synthetic Sapphire Dia 1×7cm
