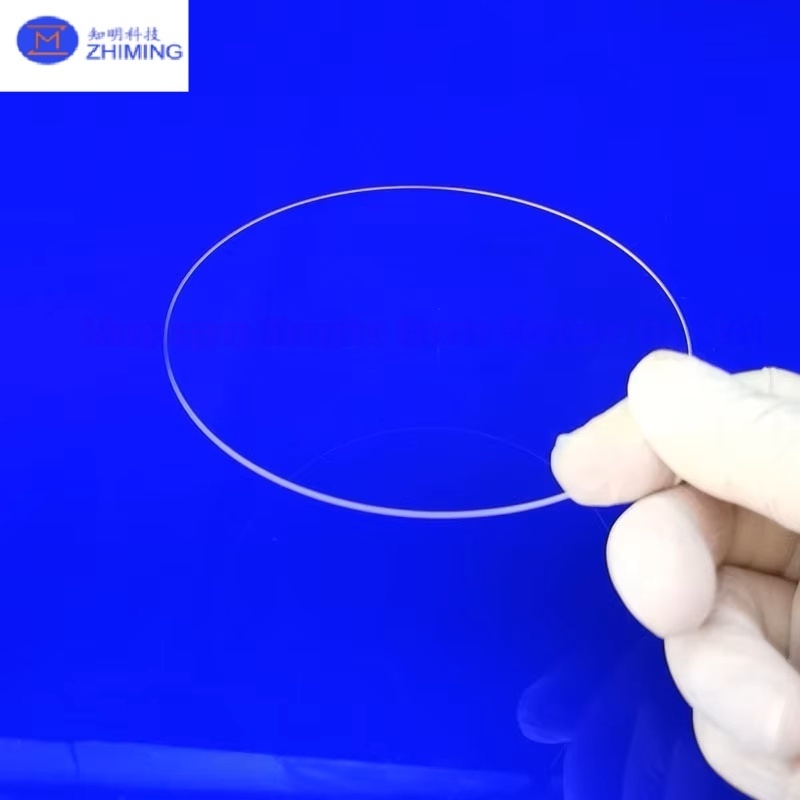

Εισαγωγή στο JGS1, JGS2 και JGS3 Fused Silica

“Fused Silica” ή “Fused Quartz” που είναι η άμορφη φάση του χαλαζία (SiO2). Σε αντίθεση με το γυαλί βοριοπυριτίου, το fused silica δεν έχει πρόσθετα. Επομένως, υπάρχει στην καθαρή του μορφή, SiO2. Το Fused silica έχει υψηλότερη μετάδοση στο υπέρυθρο και υπεριώδες φάσμα σε σύγκριση με το κανονικό γυαλί. Το Fused silica παράγεται με τήξη και επαναστερεοποίηση εξαιρετικά καθαρού SiO2. Το συνθετικό fused silica, από την άλλη πλευρά, κατασκευάζεται από πλούσιες σε πυρίτιο χημικές πρόδρομες ουσίες όπως το SiCl4, οι οποίες αεριοποιούνται και στη συνέχεια οξειδώνονται σε ατμόσφαιρα H2 + O2. Η σκόνη SiO2 που σχηματίζεται σε αυτή την περίπτωση συντήκεται σε πυρίτιο σε ένα υπόστρωμα. Τα μπλοκ fused silica κόβονται σε γκοφρέτες μετά από τις οποίες οι γκοφρέτες γυαλίζονται τελικά.

Τα JGS1, JGS2 και JGS3 είναι τρεις εξειδικευμένες ποιότητες fused silica υψηλής καθαρότητας, καθεμία από τις οποίες έχει σχεδιαστεί για βέλτιστη απόδοση σε διαφορετικά εύρη κυμάτων. Παράγονται σύμφωνα με αυστηρά πρότυπα κατασκευής και παρέχουν εξαιρετική οπτική μετάδοση, θερμική σταθερότητα και αντοχή στην περιβαλλοντική υποβάθμιση. Αυτά τα υλικά χρησιμοποιούνται ευρέως σε συστήματα λέιζερ, φασματοσκοπία, επεξεργασία ημιαγωγών, υπέρυθρη απεικόνιση και μετρολογία ακριβείας.

Ενώ και οι τρεις ποιότητες βασίζονται σε άμορφο SiO₂ με ανώτερη καθαρότητα και ομοιογένεια, η βασική τους διαφορά έγκειται στο φασματικό εύρος και τον έλεγχο της περιεκτικότητας σε OH, καθιστώντας τα ιδανικά για διαφορετικές εφαρμογές UV, ορατού και IR.

Fused Silica UV Grade - JGS1, JGS2 και JGS3

JGS1 – Fused Silica UV Grade

Εύρος μετάδοσης κυμάτων: 185–2500 nm
Βασικό πλεονέκτημα: Εξαιρετική μετάδοση βαθύ υπεριώδους (DUV).

Το JGS1 είναι ένα fused silica UV-grade premium που έχει σχεδιαστεί για εφαρμογές που απαιτούν ανώτερη μετάδοση στο φάσμα του βαθύ υπεριώδους. Παράγεται με εξαιρετικά χαμηλές μεταλλικές ακαθαρσίες και ελεγχόμενη περιεκτικότητα σε υδροξύλιο (OH), προσφέρει ελάχιστη απορρόφηση και υψηλή σταθερότητα κατά την έκθεση σε λέιζερ UV.

Βασικές οπτικές ιδιότητες του JGS1:

• Υψηλή μετάδοση (>90%) από 200 nm και πάνω.

• Πολύ χαμηλός φθορισμός και ελάχιστη ηλιακή ακτινοβολία.

• Υψηλό όριο ζημιάς λέιζερ για μήκη κύματος λέιζερ excimer.

• Εξαιρετική ποιότητα επιφάνειας εφικτή μετά από γυάλισμα ακριβείας.

Τυπικές εφαρμογές του JGS1:

• Οπτικά λέιζερ Excimer (συστήματα 193 nm, 248 nm).

• Φακοί και μάσκες προβολής φωτολιθογραφίας.

• Παράθυρα και πρίσματα UV-grade για φασματοσκοπικό εξοπλισμό.

• Διαχωριστές δέσμης UV υψηλής απόδοσης.

• Επιστημονικά όργανα για ανάλυση υπεριώδους.

JGS2 – Fused Silica οπτικής ποιότητας

Εύρος μετάδοσης κυμάτων: 220–3500 nm
Βασικό πλεονέκτημα: Ισορροπημένη απόδοση από τις ορατές (VIS) έως τις περιοχές κοντά στο υπέρυθρο (NIR).

Το JGS2 είναι ένα fused silica οπτικής ποιότητας γενικής χρήσης βελτιστοποιημένο για εφαρμογές ορατού και κοντινού υπέρυθρου. Εξακολουθεί να διατηρεί μέτρια μετάδοση UV, αλλά το κύριο πλεονέκτημά του έγκειται στην υψηλή διαπερατότητα και τη χαμηλή παραμόρφωση κυματομετώπου στο φάσμα VIS–NIR.

Βασικές οπτικές ιδιότητες του JGS2:

• Υψηλή διαπερατότητα σε όλο το φάσμα του ορατού φωτός.

• Καλή διαφάνεια UV έως ~220 nm.

• Εξαιρετική αντοχή σε θερμικό σοκ και μηχανική αντοχή.

• Ομοιόμορφος δείκτης διάθλασης με ελάχιστη διπλοθλαστικότητα.

Τυπικές εφαρμογές του JGS2:

• Φακοί και παράθυρα απεικόνισης ακριβείας.

• Οπτικά συστήματος λέιζερ για μήκη κύματος VIS–NIR.

• Οπτικά μικροσκόπια και συστήματα προβολής.

• Διαχωριστές δέσμης, φίλτρα και πρίσματα για συσκευές μέτρησης.

• Προστατευτικά οπτικά σε περιβάλλοντα λέιζερ υψηλής ενέργειας.

JGS3 – Fused Silica IR Grade

Εύρος μετάδοσης κυμάτων: 260–3500 nm
Βασικό πλεονέκτημα: Βελτιωμένη μετάδοση υπέρυθρου (IR) με μειωμένες κορυφές απορρόφησης OH.

Το JGS3 είναι ειδικά σχεδιασμένο για εφαρμογές που σχετίζονται με το IR. Η διαδικασία παραγωγής ελαχιστοποιεί την περιεκτικότητα σε υδροξυλική ομάδα, μειώνοντας τις ζώνες απορρόφησης στα ~2,73 μm και ~4,27 μm, οι οποίες είναι κοινές στο τυπικό fused silica. Αυτό καθιστά το JGS3 ιδιαίτερα πολύτιμο στη φασματοσκοπία IR και στην θερμική απεικόνιση.

Βασικές οπτικές ιδιότητες του JGS3:

• Υψηλή μετάδοση IR με χαμηλές απώλειες απορρόφησης.

• Μειωμένες ζώνες απορρόφησης που σχετίζονται με το OH.

• Εξαιρετική θερμική και χημική αντοχή.

• Σταθερά οπτικά χαρακτηριστικά κατά τη διάρκεια επαναλαμβανόμενων κύκλων θέρμανσης.

Τυπικές εφαρμογές του JGS3:

• Παράθυρα και κυψελίδες φασματόμετρου IR.

• Οπτικά θερμικής απεικόνισης κάμερας.

• Παράθυρα προστασίας αισθητήρων IR.

• Θύρες προβολής υψηλής θερμοκρασίας βιομηχανικής χρήσης.

• Στοιχεία επικοινωνίας IR οπτικών ινών.

Συγκριτική επισκόπηση – JGS1 vs JGS2 vs JGS3

Για να σας βοηθήσουμε να επιλέξετε τη σωστή ποιότητα, εδώ είναι μια συγκριτική περίληψη:

Ποιότητα κατασκευής των JGS1, JGS2 και JGS3


Η παραγωγή fused silica της σειράς JGS περιλαμβάνει:

Καθαρισμός πρώτης ύλης – Χρησιμοποιείται μόνο τροφοδοσία SiO₂ εξαιρετικά υψηλής καθαρότητας.

Ελεγχόμενη τήξη – Εξασφαλίζει ελάχιστες εγκλείσεις και φυσαλίδες.

Ανόπτηση – Αφαιρεί εσωτερικές τάσεις για τη διατήρηση χαμηλής διπλοθλαστικότητας.

Διαμόρφωση ακριβείας – Χρήση εργαλείων διαμαντιών για ακριβείς διαστάσεις.

Εξαιρετικά λεπτό γυάλισμα – Επίτευξη τραχύτητας επιφάνειας <5 Å RMS.

Φασματική δοκιμή – Χρήση φασματοφωτομέτρων για επιβεβαίωση καμπυλών μετάδοσης.

Συχνές ερωτήσεις – JGS1, JGS2 και JGS3 Fused Silica

Ε1: Ποιες είναι οι κύριες διαφορές μεταξύ του fused silica JGS1, JGS2 και JGS3;
Α:

• το JGS1 είναι ένα fused silica UV-grade με εξαιρετική μετάδοση βαθύ UV (185–2500 nm), ιδανικό για λέιζερ excimer, λιθογραφία και φασματοσκοπία UV.

• JGS2 είναι ένα fused silica οπτικής ποιότητας βελτιστοποιημένο για εφαρμογές ορατού έως κοντινού υπέρυθρου (220–3500 nm), ιδανικό για οπτικά ακριβείας γενικής χρήσης.

• JGS3 είναι ένα fused silica IR-grade με βελτιωμένη μετάδοση υπέρυθρου (260–3500 nm) και ελάχιστες κορυφές απορρόφησης OH, που χρησιμοποιείται για φασματοσκοπία IR και θερμική απεικόνιση.

Ε2: Πώς πρέπει να επιλέξω μεταξύ JGS1, JGS2 και JGS3;
Α: Ταιριάξτε την ποιότητα με το κύριο εύρος κυμάτων σας:

• Επιλέξτε το JGS1 εάν το σύστημά σας λειτουργεί κυρίως στο φάσμα UV (<250 nm).

• Επιλέξτε JGS2 εάν η εφαρμογή σας είναι στο ορατό ή κοντινό υπέρυθρο εύρος.

• Επιλέξτε JGS3 για σχέδια που εστιάζουν στο υπέρυθρο, ειδικά όταν η μείωση της απορρόφησης OH είναι σημαντική.

Ε3: Μπορούν τα JGS1, JGS2 και JGS3 να χρησιμοποιηθούν σε συστήματα λέιζερ υψηλής ισχύος;
Α: Ναι. Και οι τρεις ποιότητες έχουν υψηλό όριο ζημιάς λέιζερ (>20 J/cm² στα 1064 nm, παλμοί 10 ns) και εξαιρετική θερμική αντοχή. Ωστόσο, για λέιζερ excimer (193 nm, 248 nm), το JGS1 είναι η προτιμώμενη επιλογή λόγω της ανώτερης αντοχής του στην UV.

Ε4: Υπάρχουν διαφορές στη χημική ανθεκτικότητα μεταξύ των JGS1, JGS2 και JGS3;
Α: Και οι τρεις ποιότητες μοιράζονται την ίδια χημική σταθερότητα που είναι εγγενής στο fused silica, με εξαιρετική αντοχή σε οξέα, νερό και τις περισσότερες χημικές ουσίες, εκτός από το υδροφθορικό οξύ και τα θερμά συμπυκνωμένα αλκάλια.
