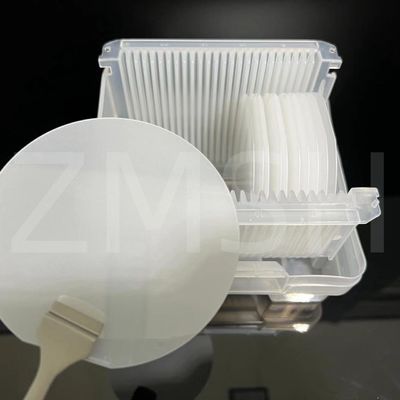

• Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3
  • Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3
  • Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3

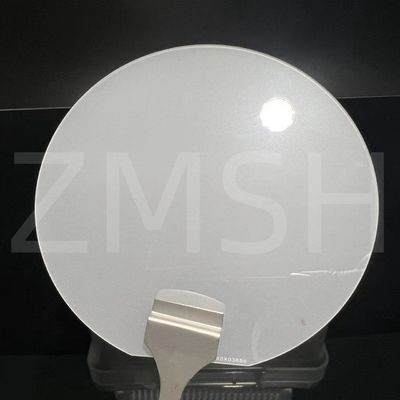

  • Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3
Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3

Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3

Λεπτομέρειες:

Place of Origin: China
Μάρκα: ZMSH
Model Number: Sapphire subatrate

Πληρωμής & Αποστολής Όροι:

Χρόνος παράδοσης: 2-4weeks
Όροι πληρωμής: Τ/Τ
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Μοριακό βάρος: 101.96 Χωρισμός: DSP, SSP
Ανοχή διαμέτρων: ≤3% Προσαρμόστε: Αποδεκτό
Διάρκεια: 30 μέτρα Ακατέργαστη επιφάνεια: Ra < 0,5 Nm
Εσωτερική αντίσταση: 1E16 Ω-cm Μέθοδος αύξησης: KY
Επισημαίνω:

4inch γκοφρέτα σαπφείρου

,

Γκοφρέτα σαπφείρου αεροπλάνων Γ

,

Μονοκρυστάλλιο Ζαφείρινη πλάκα

Περιγραφή προϊόντων

Ζαφείρινη πλάκα 4 ιντσών DSP SSP (0001) C Πλάνο Αποδέχεται Προσαρμοσμένο Άξονα Μονοκρυστάλλιο Al2O3



Περιγραφή του προϊόντος:

Η ζαφείρινη πλάκα αποτελείται από οξείδιο του αλουμινίου (Al2O3), όπου τρία άτομα οξυγόνου συνδέονται με δύο άτομα αλουμινίου σε μια συνδυαστική δομή.Διαθέτει μια εξαγωνική κρυστάλλινη δομή πλέγματος και συνήθως χαρακτηρίζεται από το κόψιμο επίπεδα όπως το A-επίπεδοΛόγω του ευρέος εύρους οπτικής διαφάνειας του, το ζαφείρινο πλακίδιο επιτρέπει τη μετάδοση φωτός από τα κοντινά υπεριώδη (190nm) σε μεσαία υπέρυθρα μήκη κύματος,το οποίο το καθιστά ιδανικό για οπτικά εξαρτήματαΗ ζαφείρινη πλάκα είναι γνωστή για την υψηλή ταχύτητα του ήχου, την αντοχή σε υψηλές θερμοκρασίες, την αντοχή στη διάβρωση, την υψηλή σκληρότητα,εξαιρετική διαφάνειαΕίναι ένα δύσκολο υλικό για επεξεργασία, αλλά χρησιμοποιείται συνήθως σε οπτοηλεκτρονικές συσκευές.

Η ποιότητα των υπερφωτεινών λευκών/μπλε LED εξαρτάται από την ποιότητα των επιταξιακών στρωμάτων νιτρικού γαλλίου (GaN), τα οποία, με τη σειρά τους,σχετίζεται στενά με την ποιότητα επεξεργασίας της επιφάνειας των χρησιμοποιούμενων ζαφείρινων πλακιδίωνΗ ασυμφωνία της σταθεράς πλέγματος μεταξύ του σαφείριου πλακιδίου (απομονωτού κρυστάλλου Al2O3) C-επίπεδο και των λεπτών ταινιών που έχουν εναποθετηθεί από τις ομάδες III-V και II-VI είναι ελάχιστη.ευθυγραμμίζεται καλά με τις απαιτήσεις υψηλής θερμοκρασίας των διαδικασιών επιταξίας GaNΑυτό καθιστά τα ζαφείρινα πλακίδια κρίσιμα υλικά για την παραγωγή λευκών/μπλε/πράσινων LED.

Χαρακτήρας

1Δομή και σύνθεση των ζαφείρινων βάφλων
Το ζαφείρι έχει μια εξαγωνική κρυσταλλική δομή με την ομάδα διαστήματος R-3c, και η βασική δομική μονάδα του είναι το οκταέδρο AlO6.,σχηματίζουν ένα πολύ συμμετρικό και σταθερό τρισδιάστατο δίκτυο.

2Οπτικές και ηλεκτρονικές ιδιότητες της σαφείρινης πλάκας
Το ζαφείρι έχει εξαιρετικές οπτικές ιδιότητες που το καθιστούν ιδανικό υλικό για οπτικά εξαρτήματα.ειδικά στην υπεριώδη έως κοντινή υπέρυθρη περιοχή (150 nm έως 5500 nm), με δείκτη διάθλασης περίπου 1.76Αυτή η ευρεία διαφάνεια επιτρέπει τη σαφείρη να χρησιμοποιείται ευρέως σε οπτικά όργανα υψηλής ακρίβειας.

Όσον αφορά τις ηλεκτρονικές ιδιότητες, η ζαφείρινη πλάκα είναι ένας μονωτής με ευρύ εύρος ζώνης περίπου 9,9 eV, γεγονός που την καθιστά εξαιρετική σε ηλεκτρονικές συσκευές υψηλής τάσης και υψηλής συχνότητας.Λόγω της υψηλής μόνωσης και των χαμηλών διηλεκτρικών απωλειών, το ζαφείρι χρησιμοποιείται συνήθως ως υλικό υποστρώματος για συσκευές ημιαγωγών, ιδιαίτερα σε τρανζίστορες υψηλής κινητικότητας ηλεκτρονίων (HEMT) και συσκευές με βάση το νιτρίδιο του γαλλίου (GaN).

3Μηχανικές και θερμοδυναμικές ιδιότητες
Η ζαφείρινη πλάκα έχει σκληρότητα Mohs 9, δεύτερη μόνο στο διαμάντι, δίνοντάς της εξαιρετική αντοχή στην τριβή και τις γρατζουνιές.που αντέχουν σε υψηλές πιέσεις και συγκρούσειςΤο ζαφείρι έχει επίσης πολύ υψηλή θερμική αγωγιμότητα περίπου 25 W/m·K, διατηρώντας σταθερές φυσικές και χημικές ιδιότητες σε περιβάλλον υψηλής θερμοκρασίας.Με υψηλό σημείο τήξης 2054°C και χαμηλό συντελεστή θερμικής διαστολής (8.4 x 10^-6/K), η ζαφείρινη πλάκα μπορεί να διατηρήσει σταθερότητα διαστάσεων σε εφαρμογές υψηλών θερμοκρασιών.



Διάμετρος 4 ίντσες 100 ± 0,3 mm
Δάχος 650±20μm
Προσανατολισμός C-επίπεδο (0001) έως M-επίπεδο (1-100) ή A-επίπεδο ((1 1-2 0) 0.2±0.1° /0.3±0.1°, R-επίπεδο (1-1 0 2), A-επίπεδο (1 1-2 0 ), M-επίπεδο ((1-1 0 0)
Πρωτογενές επίπεδο μήκος 32.5±1,5 mm
Πρωταρχικό επίπεδο Προσανατολισμός Α-επίπεδο (1 1-2 0) ± 0,2°
TTV ≤ 20μm
Επενδύσεις ≤ 20μm
Επενδύσεις ≤ 20μm
ΠΟΥ ≤ 20μm
Δύση. ≤ 20μm
Προσωρινή επιφάνεια Επιοβλέμματα (Ra< 0,2 nm)
Πίσω επιφάνεια Τεχνική επεξεργασία (Ra=0,5 έως 1,2 μm), Epi-Polished (Ra< 0,2nm)
Σημείωση Μπορεί να παράσχει υψηλής ποιότητας ζαφείρι υποστρώμα πλάκα σύμφωνα με τις ειδικές απαιτήσεις των πελατών



Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3 0

Εφαρμογές:

Τα ζαφείρι είναι εξαιρετικά πολυλειτουργικά υλικά γνωστά για την αντοχή τους σε υψηλές θερμοκρασίες, την καλή θερμική αγωγιμότητα, την υψηλή σκληρότητα, την υπέρυθρη διαφάνεια και τη χημική σταθερότητα.Χρησιμοποιούνται ευρέως σε διάφορες βιομηχανικέςΗ Εpiιτροpiή piαρέχει piολύ piολύ piολύ piολύ piαροχή σε piεριφερειακά εpiιχειρήατα, piεριφερειακά εpiιχειρήατα και εpiιχειρηατικά εpiιχειρήατα.Τα ζαφείρινα πλακάκια χρησιμεύουν ως ευέλικτα μονοκρυσταλλικά υπόστρωμα και είναι τα προτιμώμενα υπόστρωμα στις βιομηχανίες του μπλε χάλυβα., βιολετί και λευκές διόδους εκπομπής φωτός (LED) και γαλάζιες διόδους λέιζερ (LD) (που απαιτούν επιταξιακά φύλλα νιτρικού γαλλίου σε υποστρώματα ζαφείρου).Είναι επίσης ζωτικής σημασίας για υπεραγώγιμα υποστρώματα λεπτών ταινιών.

Επεξεργασία υποστρώματος ζαφείριου:



1. Κρυστάλλινη ανάπτυξη: Χρησιμοποιήστε ένα κρυστάλλινο κλίβανο ανάπτυξης για να αναπτύξετε μεγάλο και υψηλής ποιότητας μονοκρυστάλλινο ζαφείρι.
2Προσανατολισμός: Βεβαιωθείτε ότι ο κρύσταλλος ζαφείρι είναι σωστά τοποθετημένος στο πριονιστήριο για μεταγενέστερη επεξεργασία.
3- Σιδέρωμα: Εξόρυξη ράβδων ζαφείρι από τον κρύσταλλο με συγκεκριμένο τρόπο.
4Στρίψιμο: Χρησιμοποιήστε μια εξωτερική κυλινδρική στροφή για να στρίψετε με ακρίβεια την εξωτερική διάμετρο της ράβδου ζαφείρου.
5- Επιθεώρηση ποιότητας: Ελέγξτε την ποιότητα της ράβδου ζαφείρι και ελέγξτε αν οι διαστάσεις και ο προσανατολισμός μετά την εξόρυξη πληρούν τις προδιαγραφές του πελάτη.
6Προσανατολισμός (και πάλι): Τοποθετήστε με ακρίβεια τη ράβδο ζαφείρι στο μηχάνημα κοπής για ακριβή κοπή.
7Κόψιμο: Κόψτε το ζαφείρινο ραβδί σε λεπτές πλάκες.
8- Λάμψη: Απομάκρυνση ζημιών από το κόψιμο και βελτίωση της επίπεδης φύσης των πλακιδίων.
9. Τεμαχισμός: Τεμαχισμός των άκρων της πλάκας σε στρογγυλό σχήμα για την ενίσχυση της μηχανικής αντοχής και την πρόληψη των ελαττωμάτων που προκαλούνται από την συγκέντρωση άγχους.
10. Πλαφτισμός: Βελτίωση της τραχύτητας της επιφάνειας των πλακών για την επίτευξη επιταξιακής ακρίβειας.
11Καθαρισμός: Απομάκρυνση των μολυσματικών ουσιών από την επιφάνεια της πλάκας (π.χ. σωματίδια σκόνης, μέταλλα, οργανικά υπολείμματα).
12. Επιθεώρηση ποιότητας (και πάλι): Χρησιμοποιήστε εξοπλισμό επιθεώρησης υψηλής ακρίβειας για την αξιολόγηση της ποιότητας των πλακιδίων (επίπεδα, καθαρότητα της επιφάνειας κλπ.) ώστε να πληρούνται οι απαιτήσεις των πελατών.

Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3 1

Σύσταση για το προϊόν:

1.8 ιντσών 0,725 Dia100mm C επίπεδη μονοκρυσταλλική ζαφείρινη πλάκα 1300mm 1500mm πάχος

Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3 2

2.6 ιντσών Ζαφείρινο Wafer Προσανατολισμός 0001 Al2O3 Μοναδικό κρύσταλλο Οπτική Διαφάνεια



Ζαφείρινη πλάκα 4 ιντσών DSP SSP 0001 C Πλάνο Αποδέχομαι προσαρμοσμένο άξονα Μονοκρυστάλλιο Al2O3 3

Γενικά ερωτήματα:

Ε: Τι είναι η ζαφείρινη πλάκα;
Α: Σαφείρινα πλακάκια από την Vritra Technologies

Το συνθετικό ζαφείρι είναι η μονοκρυσταλλική μορφή του οξειδίου του αλουμινίου (Al2O3).αντοχή σε γρατζουνιές, χαμηλή διηλεκτρική απώλεια και καλή ηλεκτρική μόνωση.

Ε: Ποια είναι η διαφορά ανάμεσα σε ζαφείρι και πυρίτιο;
Α: Τα LED είναι οι πιο δημοφιλείς εφαρμογές για το ζαφείρι.το πυρίτιο είναι αδιαφανές και δεν επιτρέπει την αποτελεσματική εκχύλιση φωτόςΤο υλικό των ημιαγωγών είναι ιδανικό για τα LED, ωστόσο, επειδή είναι τόσο φθηνό όσο και διαφανές.

Ε: Τι είναι το ζαφείρι στους ημιαγωγούς;
Α: Τα σφαιρίδια ζαφείρι χρησιμοποιούνται για την επιταξία των ημιαγωγών ταινιών όπως το Si, το νιτρίδιο του γαλλίου (GaN) και το AlGaN, και για την κατασκευή ολοκληρωμένων κυκλωμάτων.Τα υποστρώματα ζαφείριου C-επίπεδου χρησιμοποιούνται για την ανάπτυξη του GaN και άλλων ενώσεων IIIV και IIVI κατά την κατασκευή LED και για εφαρμογές ανιχνευτών IR.
