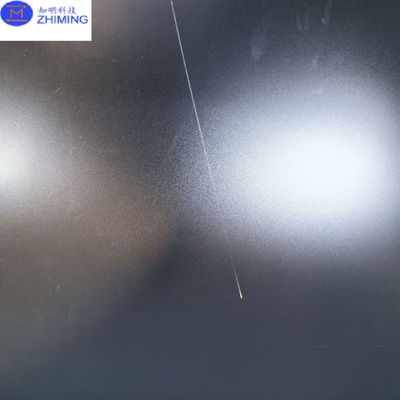

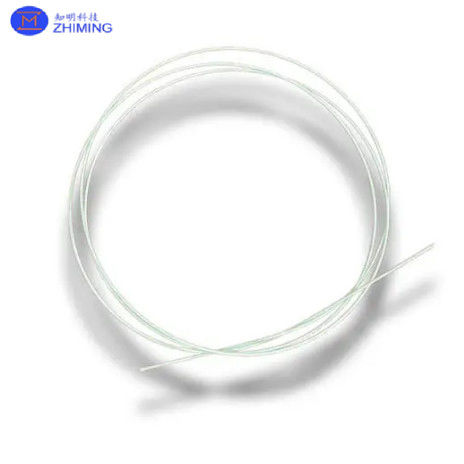

Υφάσματα YAG για οπτικά δίκτυα επικοινωνίας Δυνατότητα τέντωσης > 2200 MPa Δια 25-500 μm Άξονας Α, Άξονας Γ
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | ZMSH |
Αριθμό μοντέλου: | ίνες YAG |
Πληρωμής & Αποστολής Όροι:
Χρόνος παράδοσης: | 2-4weeks |
---|---|
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Διάμετρος: | 25-500 μm | Διάρκεια: | Πρότυπο 1 m, μέγιστο 30 m |
---|---|---|---|
Θερμική αγωγιμότητα: | ~ 22 W/m·K | Διαβίβαση: | > 80% (400-3000 nm) |
Δείκτης διάθλασης: | ~1,7 @ λ=1,55 μm | Προσανατολισμός ινών: | άξονας α, άξονας γ |
Επισημαίνω: | α-άξονας ίνες YAG,Δίκτυο οπτικής επικοινωνίας YAG,2200 MPa ίνες YAG |
Περιγραφή προϊόντων
Υφάσματα YAG για οπτικά δίκτυα επικοινωνίας Δυνατότητα τέντωσης > 2200 MPa Δια 25-500 μm άξονας α, άξονας γ
Σύνοψη
Η ίνα YAG (Yttrium Aluminum Garnet), ένα εξαιρετικά ανθεκτικό και ευπροσάρμοστο υλικό, έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των οπτικών δικτύων επικοινωνίας, των εφαρμογών αισθητήρων,και συστήματα λέιζερ υψηλής ισχύοςΓνωστή για τις εξαιρετικές θερμικές ιδιότητές της και την υψηλή αντοχή σε τράβηξη, αυτή η ίνα είναι η προτιμώμενη επιλογή σε περιβάλλοντα που απαιτούν ισχυρά, αξιόπιστα οπτικά συστατικά.Η ίνα YAG που περιγράφεται εδώ διαθέτει αντοχή σε έμφαση άνω των 2200 MPa και προσφέρει συμβατότητα σε διάφορους προσανατολισμούς ινώνΗ προσαρμοστικότητά του στις εξατομικευμένες προδιαγραφές το καθιστά κατάλληλο για προηγμένες εφαρμογές στον τομέα των οπτικών ινών,Συμπεριλαμβανομένης της ανίχνευσης υψηλής θερμοκρασίας και της οπτικής μετάδοσης ισχύος.
ΙΔΙΚΟΤΗΤΑ
Τα παρακάτω τμήματα παρέχουν λεπτομερή εικόνα των ιδιοτήτων της YAG Fiber 1 και της Fiber 2:
-
Διάμετρος: Η διάμετρος των ινών YAG κυμαίνεται από 25 έως 500 μικρομέτρα, προσφέροντας ευελιξία στην επιλογή των ινών με βάση τις απαιτήσεις της εφαρμογής.ενώ η Fiber 2 προσφέρει ένα μικρότερο εύρος από 25 μm, κατάλληλο για εφαρμογές που απαιτούν ακριβείς διαστάσεις ινών.
-
Διάρκεια: Τα μήκη των ινών ποικίλλουν μεταξύ των τυποποιημένων και των εξατομικευμένων επιλογών.τυποποίηση σε 1 m και προσαρμογή έως 30 m, υποστηρίζοντας εκτεταμένες εγκαταστάσεις δικτύου.
-
Σημείο τήξης: Οι ίνες YAG παρουσιάζουν υψηλά σημεία τήξης, αυξάνοντας την ανθεκτικότητά τους σε περιβάλλοντα ακραίων θερμοκρασιών.ενώ η ίνα 2 έχει ελαφρώς χαμηλότερο κατώτατο όριο των 2072°C.
-
Θερμική αγωγιμότητα: Η ίνα 1 διακρίνεται από την υψηλή θερμική της αγωγιμότητα περίπου 22 W/m·K, που διευκολύνει την αποτελεσματική διάχυση της θερμότητας.Αυτό το καθιστά ιδανικό για εφαρμογές υψηλής ισχύος και θερμοκρασίας.
-
Διαβίβαση: Και οι δύο ίνες παρουσιάζουν επίπεδα διαπερατότητας άνω του 80% σε ένα ευρύ φάσμα μήκους κύματος 400-3000 nm,διασφάλιση ελάχιστης απώλειας σήματος και διατήρηση ισχυρής ακεραιότητας σήματος σε μεγαλύτερες αποστάσεις.
-
Ντόπινγκ ιόντα: Η ίνα 1 υποστηρίζει προσαρμόσιμες επιλογές ντόπινγκ, συμπεριλαμβανομένων των ιόντων Cr3+ και Mn2+, επιτρέποντας εξειδικευμένες οπτικές ιδιότητες για προηγμένες εφαρμογές όπως τα ρυθμιζόμενα λέιζερ.δεν περιλαμβάνει ιόντα ντόπινγκ, που εξυπηρετεί εφαρμογές στις οποίες είναι προτιμότερη η καθαρή ίνα YAG.
-
Προσανατολισμός των ινών: Ο προσανατολισμός των ινών ποικίλλει ανάλογα με τις ειδικές απαιτήσεις εφαρμογής.που επιτρέπει προσαρμοσμένη απόδοση σε διαφορετικές οπτικές ρυθμίσεις.
-
Δείκτης διάθλασης: Η ίνα 1 διατηρεί δείκτη διάθλασης περίπου 1,7 σε μήκος κύματος 1,55 μm, ευθυγραμμισμένη με τα πρότυπα τηλεπικοινωνιών.Η ίνα 2 δεν προσδιορίζει δείκτη διάθλασης αλλά παραμένει κατάλληλη για τις περισσότερες εφαρμογές οπτικής μετάδοσης.
-
Δυνατότητα τράβηξης: Η ίνα 2 έχει σημαντική αντοχή σε έμφαση άνω των 2200 MPa, εξασφαλίζοντας αντοχή σε μηχανικές πιέσεις, καθιστώντας την κατάλληλη για δύσκολα περιβάλλοντα.Η ανθεκτικότητα της ινών 1 ′ δεν προσδιορίζεται., γεγονός που υποδηλώνει ότι μπορεί να προσαρμοστεί με βάση τις περιπτώσεις χρήσης.
-
Απώλεια: Με επίπεδο απώλειας κάτω από 10 dB ανά μέτρο σε 300 μm, η Fiber 2 προσφέρει χαμηλά ποσοστά εξασθένισης, βελτιώνοντας την ποιότητα του σήματος σε μεγάλες αποστάσεις.Αυτό το χαρακτηριστικό είναι κρίσιμο για δίκτυα επικοινωνιών υψηλής απόδοσης.
-
Πεντάλεπτο Διάφραγμα: Η ίνα 2 παρέχει προσαρμόσιμες επιλογές πλέγματος femtosecond, επιτρέποντας ακριβή διαχείριση μήκους κύματος σε εφαρμογές που απαιτούν προσαρμοσμένα χαρακτηριστικά διάδοσης του φωτός.Η ίνα 1 δεν περιλαμβάνει πλέγματα φεμτοδευτερολέπτου.
Παράμετρος | Φυτικές ίνες 1 | Φυτικές ίνες 2 |
Διάμετρος | 100-500 μm | 25-500 μm |
Διάρκεια | Πρότυπο 30 cm, μέγιστο 1 m | Πρότυπο 1 m, μέγιστο 30 m |
Σημείο τήξης | 2130°C | 2072°C |
Θερμική αγωγιμότητα | ~ 22 W/m·K | Α/Χ |
Διαβίβαση | > 80% (400-3000 nm) | > 80% (400-3000 nm) |
Ντόπινγκ ιόντα | Cr3+, Mn2+ (προσαρμόσιμο) | Α/Χ |
Προσανατολισμός των ινών | Επικαιροποίηση των διαρθρωτικών ταμείων | άξονας α, άξονας γ |
Δείκτης διάθλασης | ~1,7 @ λ=1,55 μm | Α/Χ |
Δυνατότητα τράβηξης | Α/Χ | > 2200 MPa |
Απώλεια | Α/Χ | < 10 dB (m, 300 μm) |
Πεντάλεπτο Διάφραγμα | Α/Χ | Προσαρμόσιμη |
Εφαρμογές | Ανίχνευση υψηλής θερμοκρασίας, ρυθμιζόμενο λέιζερ | Αισθητήρες ινών, πλέγματα ινών, οπτική μετάδοση ισχύος κλπ. |
Εφαρμογές
Οι μοναδικές ιδιότητες της ινών YAG την καθιστούν κατάλληλη για μια σειρά από προηγμένες εφαρμογές:
-
Ανίχνευση υψηλών θερμοκρασιών: Η υψηλή θερμική αγωγιμότητα και τα σημεία τήξης των ινών YAG, ιδίως της ινών 1, τα καθιστούν ιδανικά για εφαρμογές ανίχνευσης υψηλών θερμοκρασιών.και περιβάλλοντα όπου η ανθεκτικότητα στην θερμοκρασία είναι κρίσιμη.
-
Εναρμόσιμα λέιζερ: Με την επιλογή για ντόπινγκ ιόντων στη ίνα 1, οι ίνες YAG μπορούν να χρησιμοποιηθούν για τη δημιουργία ρυθμιζόμενων λέιζερ, επιτρέποντας εφαρμογές στη φασματοσκοπία, την επεξεργασία υλικών,και ιατρικό εξοπλισμό που απαιτεί μεταβλητή έξοδο μήκους κύματος.
-
Δίκτυα οπτικής επικοινωνίας: Η ίνα 2, με την υψηλή αντοχή σε έλξη και τη χαμηλή απώλεια, είναι βελτιστοποιημένη για χρήση σε οπτικά δίκτυα επικοινωνίας.Η αντοχή του και η απόδοση μετάδοσης του το καθιστούν κατάλληλο για μεταφορά δεδομένων μεγάλων αποστάσεων με ελάχιστη υποβάθμιση του σήματος.
-
Αισθητήρες ινών: Τόσο η ίνα 1 όσο και η ίνα 2 μπορούν να χρησιμεύσουν ως συστατικά σε αισθητήρες οπτικών ινών για την παρακολούθηση της τάσης, της θερμοκρασίας και της πίεσης,Συνήθως χρησιμοποιείται σε εφαρμογές παρακολούθησης της δομικής υγείας και βιομηχανικών αισθητήρων.
-
Διάταξη από ίνες: Το προσαρμόσιμο πλέγμα φεμτοδευτερόλεπτου στην Fiber 2 επιτρέπει τον ακριβή έλεγχο των ιδιοτήτων μετάδοσης του φωτός, χρήσιμο σε εφαρμογές που απαιτούν υψηλής ακρίβειας οπτικό φιλτράρισμα,όπως οι τηλεπικοινωνίες και η ανίχνευση.
-
Οπτική μετάδοση ισχύος: Λόγω της ανθεκτικότητας και των εξαιρετικών θερμικών ιδιοτήτων της, η ίνα YAG είναι επίσης κατάλληλη για εφαρμογές που απαιτούν υψηλή οπτική μετάδοση ισχύος,διασφάλιση σταθερότητας και απόδοσης σε ρυθμίσεις υψηλής κατανάλωσης ενέργειας.
Ερωτήσεις και απαντήσεις
Ε: Ποια είναι τα κύρια πλεονεκτήματα της χρήσης της YAG ινών σε οπτικά δίκτυα επικοινωνίας;
Α1: Η ίνα YAG είναι γνωστή για την υψηλή αντοχή στην τράβηξη (πάνω από 2200 MPa στην ίνα 2), το ευρύ φάσμα διαπερατότητας και την αντοχή στην θερμική πίεση.Αυτές οι ιδιότητες το καθιστούν ιδανικό για περιβάλλοντα που απαιτούν αντοχή, αποτελεσματικότητα και ανθεκτικότητα σε υψηλές θερμοκρασίες, εξασφαλίζοντας αξιόπιστες επιδόσεις στις εγκαταστάσεις μετάδοσης δεδομένων μεγάλης απόστασης και δικτύων.
Ε2: Μπορούν οι ίνες YAG να προσαρμοστούν για συγκεκριμένες εφαρμογές μήκους κύματος;
Α2: Ναι, οι ίνες YAG μπορούν να προσαρμοστούν σε συγκεκριμένες εφαρμογές ρυθμίζοντας τα ντόπινγκ ιόντα (όπως φαίνεται στην ίνωση 1 με ιόντα Cr3+ και Mn2+) και χρησιμοποιώντας πλέγματα φεμτοσυκδώνων στην ίνωση 2.Αυτά τα χαρακτηριστικά επιτρέπουν την προσαρμογή των οπτικών ιδιοτήτων, συμπεριλαμβανομένης της επιλεκτικότητας μήκους κύματος, καθιστώντας τις ίνες YAG ευπροσάρμοστες για ρυθμιζόμενα λέιζερ και εφαρμογές ακριβούς ανίχνευσης.
Ε3: Πώς το υψηλό σημείο τήξης της ινών YAG επηρεάζει την εφαρμογή της σε περιβάλλοντα υψηλών θερμοκρασιών;
Α3: Με σημεία τήξης άνω των 2000°C, οι ίνες YAG είναι εξαιρετικά ανθεκτικές στη θερμική διάσπαση, γεγονός που τις καθιστά κατάλληλες για χρήση σε περιβάλλοντα ακραίων θερμοκρασιών,όπως βιομηχανικές διεργασίες υψηλής θερμοκρασίας ή αεροδιαστημικές εφαρμογές όπου η αντοχή στη θερμότητα είναι κρίσιμη.
Ε4: Ποιο είναι το όφελος του προσαρμόσιμου πλέγματος femtosecond στο Fiber 2;
Α4: Το πλέγμα femtosecond επιτρέπει τον ακριβή έλεγχο των χαρακτηριστικών διάδοσης του φωτός μέσα στην ίνα, επιτρέποντας εφαρμογές που απαιτούν ακριβές φιλτράρισμα μήκους κύματος και διαχείριση σήματος.Η προσαρμογή αυτή είναι ιδιαίτερα ευεργετική για τις τηλεπικοινωνίες και την ανίχνευση υψηλής ανάλυσης, όπου η ακεραιότητα του σήματος είναι απαραίτητη.
Ε5: Με ποιους τρόπους η υψηλή αντοχή στην τράβηξη της Fiber 2 ωφελεί την απόδοσή της στην οπτική επικοινωνία;
Α5: Η αντοχή σε έμφαση άνω των 2200 MPa παρέχει στην ίνα 2 αξιοσημείωτη αντοχή και αντοχή σε μηχανικές πιέσεις,μείωση του κινδύνου σπασμού και διατήρηση της απόδοσης σε εγκαταστάσεις με δύσκολες συνθήκεςΗ αντοχή αυτή το καθιστά κατάλληλο για εξωτερικές εφαρμογές, υποθαλάσσιες καλωδίσεις και άλλα απαιτητικά περιβάλλοντα δικτύου.
Ε6: Υπάρχουν περιορισμοί στη χρήση της ινών YAG σε εφαρμογές χαμηλών θερμοκρασιών;
Α6: Ενώ οι ίνες YAG λειτουργούν εξαιρετικά καλά σε περιβάλλοντα υψηλών θερμοκρασιών και υψηλού στρες,Η υψηλή θερμική αγωγιμότητα τους μπορεί να μην είναι απαραίτητη για εφαρμογές χαμηλών θερμοκρασιών όπου η θερμική απόδοση είναι λιγότερο κρίσιμη.Σε τέτοιες περιπτώσεις, άλλοι τύποι ινών που έχουν βελτιστοποιηθεί για λειτουργία χαμηλών θερμοκρασιών μπορεί να είναι πιο οικονομικά αποδοτικοί.
Ε: Πώς η θερμική αγωγιμότητα της ινών YAG ωφελεί εφαρμογές οπτικής μετάδοσης υψηλής ισχύος;
Α7: Η υψηλή θερμική αγωγιμότητα (~ 22 W/m·K στη ίνα 1) επιτρέπει την αποτελεσματική διάχυση θερμότητας κατά τη διάρκεια της οπτικής μετάδοσης υψηλής ισχύος, μειώνοντας τον κίνδυνο θερμικής βλάβης και βελτιώνοντας τη σταθερότητα.Αυτή η ιδιότητα είναι απαραίτητη σε εφαρμογές όπου η υψηλή οπτική ισχύς μεταδίδεται σε μεγάλες αποστάσεις, εξασφαλίζοντας συνεπή απόδοση.
Ε8: Είναι η Fiber 2 κατάλληλη για εφαρμογές που απαιτούν ακριβές φιλτράρισμα μήκους κύματος;
Α8Ναι, η προσαρμόσιμη πλέκα femtosecond της Fiber 2 ′ επιτρέπει βελτιωμένο έλεγχο της διάδοσης του φωτός μέσα στην ίνα,καθιστώντας την εξαιρετική επιλογή για εφαρμογές που απαιτούν ειδικό φίλτρο μήκους κύματος, όπως τηλεπικοινωνίες και συστήματα αισθητήρων όπου η ακρίβεια είναι κρίσιμη.
Ε9: Ποιες βιομηχανίες επωφελούνται περισσότερο από τις εφαρμογές ινών YAG;
Α9: Βιομηχανίες όπως οι τηλεπικοινωνίες, η αεροδιαστημική, η ιατρική τεχνολογία, η βιομηχανική παραγωγή και η παρακολούθηση του περιβάλλοντος επωφελούνται από την αντοχή, τη θερμική αντοχή της ινών YAG,και επιλογές προσαρμογήςΟι τομείς αυτοί συχνά απαιτούν ίνες υψηλής απόδοσης που μπορούν να αντέξουν ακραίες συνθήκες και να προσφέρουν σταθερά αποτελέσματα.
Συμπεράσματα
Η ίνα YAG, με το ποικίλο φάσμα των ιδιοτήτων της, εξυπηρετεί προηγμένες οπτικές εφαρμογές, ειδικά σε περιβάλλοντα υψηλής έντασης και υψηλής θερμοκρασίας.δίκτυα οπτικής επικοινωνίας, ή εφαρμογές υψηλής ισχύος, η ανθεκτικότητα και η προσαρμοστικότητα της ινών YAG προσφέρουν μια λύση που ανταποκρίνεται στις απαιτήσεις των σύγχρονων βιομηχανιών που βασίζονται στην τεχνολογία.
