Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Αριθμό μοντέλου: ίνες YAG

Πληρωμής & Αποστολής Όροι:

Χρόνος παράδοσης: 2-4weeks
Όροι πληρωμής: Τ/Τ
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Διάμετρος: 100-500 μm Διάρκεια: Πρότυπο 30 cm, μέγιστο 1 m Πρότυπο 1 m, μέγιστο 30 m
Σημείο τήξης: 2130°C Θερμική αγωγιμότητα: ~ 22 W/m·K
Διαβίβαση: > 80% (400-3000 nm) Ντόπινγκ ιόντα: Cr3+, Mn2+ (προσαρμόσιμο)
Δείκτης διάθλασης: ~1,7 @ λ=1,55 μm
Επισημαίνω:

1.55 μm YAG οπτικός αισθητήρας ινών

,

Yttrium Aluminum Garnet οπτικός αισθητήρας ινών

Περιγραφή προϊόντων

Υττρίου Αλουμινίου Γκράνετ YAG οπτική αισθητήρας ινών Διαμετρήτης ινών 100-500 μm Δείκτης διάθλασης ~1.7 @ λ=1.55 μm



Σύνοψη



Η ίνα Yttrium Aluminum Garnet (YAG), αναγνωρισμένη για την ανώτερη θερμική ανθεκτικότητα, αντοχή και οπτικές ιδιότητες, είναι μια ιδανική λύση για προηγμένες οπτικές αισθητήρες, εφαρμογές υψηλής ισχύος,και βιομηχανικές χρήσειςΑυτός ο μοναδικός τύπος ινών έχει σχεδιαστεί για να αντέχει υψηλές θερμοκρασίες και σημαντική μηχανική πίεση, καθιστώντας το αξιόπιστο συστατικό σε απαιτητικά περιβάλλοντα όπως τα οπτικά δίκτυα επικοινωνίας,παρακολούθηση υψηλών θερμοκρασιώνΔιατίθενται σε δύο παραλλαγές: ινώδη 1 και ινώδη 2· κάθε ινώδης έχει ξεχωριστά χαρακτηριστικά κατάλληλα για συγκεκριμένες εφαρμογές.συμπεριλαμβανομένων των προσαρμόσιμων χαρακτηριστικών για βελτιωμένη απόδοσηΗ ευελιξία και η αντοχή των ινών YAG ενδυναμώνουν ένα ευρύ φάσμα βιομηχανιών που απαιτούν οπτικά εξαρτήματα υψηλής αξιοπιστίας.

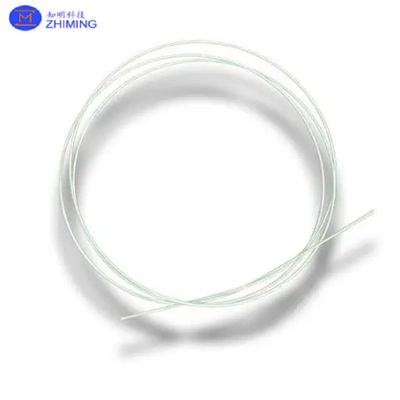

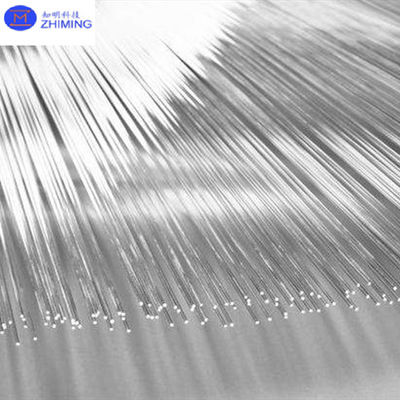

Υττρίου Αλουμινίου Γκρανέτ YAG Οπτικός αισθητήρας ινών Διαμέτρου ινών 100-500 μm Δείκτης αφαίρεσης ~1.7 @ Λ=1.55 μm 0Υττρίου Αλουμινίου Γκρανέτ YAG Οπτικός αισθητήρας ινών Διαμέτρου ινών 100-500 μm Δείκτης αφαίρεσης ~1.7 @ Λ=1.55 μm 1






ΙΔΙΚΟΤΗΤΑ




Φυτικές ίνεςΟι εν λόγω ουσίες παρουσιάζουν διάφορα μοναδικά φυσικά και οπτικά χαρακτηριστικά που καλύπτουν διαφορετικές ανάγκες εφαρμογής.



















  • Διάμετρος: Και οι δύο ίνες παρέχουν ευελιξία με διάμετρο 25-500 μm για την ίνες 2 και 100-500 μm για την ίνες 1, επιτρέποντας στους χρήστες να επιλέγουν τη βέλτιστη διάμετρο για συγκεκριμένες εγκαταστάσεις,εάν απαιτούν ευρύτερες ή ακριβέστερες οπτικές διαδρομές.


  • Διάρκεια: Η ίνα 1 είναι διαθέσιμη με κανονικό μήκος 30 cm, η οποία μπορεί να επεκταθεί έως και 1 μέτρο, καθιστώντας την ιδανική για τοπική ανίχνευση ή μικρές εγκαταστάσεις.με κανονικό μήκος 1 m που μπορεί να προσαρμοστεί έως και 30 m, κατάλληλο για εφαρμογές που απαιτούν μεγάλη εμβέλεια, όπως η κατανεμημένη ανίχνευση σε μεγάλες εγκαταστάσεις.


  • Σημείο τήξης: Με σημεία τήξης 2130°C για την ίνα 1 και 2072°C για την ίνα 2, οι ίνες YAG μπορούν να λειτουργούν σε περιβάλλον υψηλής θερμοκρασίας χωρίς να διακυβεύεται η δομική ακεραιότητα,που τους καθιστούν κατάλληλους για εφαρμογές σε ακραίες βιομηχανικές συνθήκες.


  • Θερμική αγωγιμότητα: Η θερμική αγωγιμότητα των ινών 1 ̊s ~ 22 W/m·K εξασφαλίζει αποτελεσματική διάχυση θερμότητας, απαραίτητη για εφαρμογές υψηλής ισχύος και περιβάλλοντα με γρήγορες αλλαγές θερμοκρασίας.Αυτή η ιδιότητα συμβάλλει στην σταθερή απόδοση ακόμη και υπό θερμική πίεση, μειώνοντας τον κίνδυνο ζημιών που προκαλούνται από τη θερμότητα.


  • Διαβίβαση: Και οι δύο ίνες διαθέτουν διαπερατότητα άνω του 80% σε ένα ευρύ φάσμα μήκους κύματος (400-3000 nm), επιτρέποντας σαφή και αποτελεσματική μετάδοση του φωτός.Αυτή η υψηλή διαπερατότητα εξασφαλίζει αποτελεσματική μεταφορά δεδομένων και διάδοση ενέργειας σε διάφορες οπτικές εφαρμογές.


  • Ντόπινγκ ιόντα: Προσαρμόσιμη ντόπινγκ με ιόντα όπως Cr3+ και Mn2+ στην ίνα 1 επιτρέπει την τροποποίηση των οπτικών ιδιοτήτων,καθιστώντας το κατάλληλο για εφαρμογές όπως ρυθμιζόμενα λέιζερ που απαιτούν επιλεκτικότητα μήκους κύματοςΗ ίνα 2 δεν περιέχει ντόπινγκ ιόντα, παρέχοντας μια πιο ουδέτερη οπτική απόδοση.


  • Προσανατολισμός των ινών: Με επιλογές προσανατολισμού, όπως <111>, <110> και <100> για την ίνα 1, και επιλογές άξονα α και άξονα γ για την ίνα 2, οι ίνες YAG μπορούν να προσαρμοστούν σε ειδικές απαιτήσεις δομικής και οπτικής ευθυγράμμισης,βελτιστοποίηση των επιδόσεων για διαφορετικές τεχνολογικές ρυθμίσεις.


  • Δείκτης διάθλασης: Η ίνα 1 έχει δείκτη διάθλασης περίπου 1,7 σε μήκος κύματος 1,55 μm, ευθυγραμμίζοντας με τα πρότυπα τηλεπικοινωνιών για ελάχιστη στρέβλωση του σήματος και αποτελεσματική καθοδήγηση του φωτός.Η ίνα 2 δεν προσδιορίζει δείκτη διάθλασης, ενδεχομένως δείχνοντας ευελιξία για διάφορες οπτικές εφαρμογές.


  • Δυνατότητα τράβηξης: Η αντοχή σε έλξη των ινών 2 ′ υπερβαίνει τα 2200 MPa, παρέχοντας εξαιρετική αντοχή σε μηχανικές πιέσεις, ιδανική για εφαρμογές σε σκληρά περιβάλλοντα.Αυτή η υψηλή αντοχή στη τράβηξη βελτιώνει τη μακροζωία και την αξιοπιστία σε περιβάλλοντα όπου η ίνα μπορεί να υποστεί σωματική πίεση.


  • Απώλεια: Με ποσοστό απώλειας κάτω των 10 dB ανά μέτρο σε διάμετρο 300 μm, η Fiber 2 προσφέρει χαμηλή εξασθένιση, εξασφαλίζοντας υψηλή ακεραιότητα σήματος σε μεγάλες αποστάσεις.Αυτή η χαμηλή απώλεια είναι ιδιαίτερα ωφέλιμη σε εφαρμογές επικοινωνίας και ανίχνευσης που απαιτούν σταθερή, μεταφορά δεδομένων μεγάλης απόστασης.


  • Πεντάλεπτο Διάφραγμα: Η ίνα 2 υποστηρίζει προσαρμόσιμη πλέξη femtosecond, επιτρέποντας την λεπτή ρύθμιση των ιδιοτήτων μήκους κύματος για ακριβή οπτικό έλεγχο.Αυτό το χαρακτηριστικό είναι χρήσιμο σε εφαρμογές που απαιτούν φιλτράρισμα υψηλής ανάλυσης και ειδική επιλογή μήκους κύματος, όπως οι αισθητήρες πλέγματος ινών.


Παράμετρος Φυτικές ίνες 1 Φυτικές ίνες 2
Διάμετρος 100-500 μm 25-500 μm
Διάρκεια Πρότυπο 30 cm, μέγιστο 1 m Πρότυπο 1 m, μέγιστο 30 m
Σημείο τήξης 2130°C 2072°C
Θερμική αγωγιμότητα ~ 22 W/m·K Α/Χ
Διαβίβαση > 80% (400-3000 nm) > 80% (400-3000 nm)
Ντόπινγκ ιόντα Cr3+, Mn2+ (προσαρμόσιμο) Α/Χ
Προσανατολισμός των ινών Επικαιροποίηση των διαρθρωτικών ταμείων άξονας α, άξονας γ
Δείκτης διάθλασης ~1,7 @ λ=1,55 μm Α/Χ
Δυνατότητα τράβηξης Α/Χ > 2200 MPa
Απώλεια Α/Χ < 10 dB (m, 300 μm)
Πεντάλεπτο Διάφραγμα Α/Χ Προσαρμόσιμη
Εφαρμογές Ανίχνευση υψηλής θερμοκρασίας, ρυθμιζόμενο λέιζερ Αισθητήρες ινών, πλέγματα ινών, οπτική μετάδοση ισχύος κλπ.










Εφαρμογές





Οι ιδιότητες της ινών YAG την καθιστούν ευπροσάρμοστη σε διάφορες εφαρμογές υψηλής ζήτησης:



  1. Οπτική μετάδοση ισχύος: Με υψηλή θερμική αντοχή και αντοχή, η ίνα YAG, ειδικά η ίνα 2, είναι κατάλληλη για τη μετάδοση οπτικής ισχύος σε εφαρμογές υψηλής ενέργειας.κρίσιμη σε βιομηχανίες όπως οι τηλεπικοινωνίες και η διανομή ενέργειας.


  2. Αισθητήρες ινών: Τόσο η Fiber 1 όσο και η Fiber 2 μπορούν να χρησιμοποιηθούν σε αισθητήρες οπτικών ινών για την παρακολούθηση περιβαλλοντικών παραμέτρων όπως θερμοκρασία, πίεση και πίεση.Αυτοί οι αισθητήρες χρησιμοποιούνται ευρέως στην παρακολούθηση των υποδομών, αεροδιαστημικών και βιομηχανικών συστημάτων ασφάλειας.


  3. Εναρμόσιμα λέιζερ: Η προσαρμόσιμη ντόπινγκ στην ίνα 1 επιτρέπει τη δημιουργία ρυθμιζόμενων λέιζερ, χρήσιμες σε ιατρικές, επιστημονικές και βιομηχανικές εφαρμογές όπου απαιτείται έξοδο μεταβλητού μήκους κύματος.Αυτή η προσαρμοστικότητα υποστηρίζει εφαρμογές που κυμαίνονται από τη φασματοσκοπία έως την επεξεργασία υλικών ακριβείας.


  4. Ανίχνευση υψηλών θερμοκρασιώνΗ υψηλή τήξη και η θερμική αγωγιμότητα της ινών YAG την καθιστούν ιδανική για ανίχνευση υψηλών θερμοκρασιών σε περιβάλλοντα όπως η κατασκευή, τα εργοστάσια παραγωγής ενέργειας,και αεροδιαστημικές εφαρμογές όπου οι θερμοκρασίες μπορούν να κυμαίνονται γρήγορα.


  5. Διάταξη από ίνες: Η προσαρμογή πλέγματος femtosecond που είναι διαθέσιμη στο Fiber 2 επιτρέπει ακριβή έλεγχο μήκους κύματος, καθιστώντας το κατάλληλο για πλέγματα ινών που χρησιμοποιούνται στις τηλεπικοινωνίες και την ανίχνευση.Αυτό το χαρακτηριστικό επιτρέπει υψηλής ακρίβειας φιλτράρισμα σήματος και οπτικό έλεγχο, είναι απαραίτητη στα προηγμένα οπτικά δίκτυα.


  6. Παρακολούθηση της βιομηχανίας και παρακολούθηση της διαρθρωτικής υγείας: Η ανθεκτικότητα και των δύο ινών σε θερμικές και μηχανικές πιέσεις τις καθιστά κατάλληλες για μακροχρόνια παρακολούθηση σε σκληρά περιβάλλοντα, εξασφαλίζοντας τη δομική ακεραιότητα και την ασφάλεια σε διάφορες βιομηχανίες,συμπεριλαμβανομένων των κατασκευών και των μεταφορών.




Ερωτήσεις και απαντήσεις



Ε: Γιατί προτιμάται η ίνα YAG σε εφαρμογές αισθητήρων υψηλής θερμοκρασίας;

Α1: Η υψηλή τιμή τήξης (πάνω από 2000°C) και η σημαντική θερμική αγωγιμότητα της ινών YAG επιτρέπουν να αντέχουν σε ακραίες θερμοκρασίες χωρίς αποδόμηση,που το καθιστά εξαιρετικά κατάλληλο για εφαρμογές ανίχνευσης σε περιβάλλοντα με διακυμάνσεις ή υψηλές θερμοκρασίες.





Ε2: Πώς η ντόπινγκ με ιόντα Cr3+ και Mn2+ στην ίνα 1 επηρεάζει την απόδοσή της;

Α2: Το ντόπινγκ με ιόντα όπως το Cr3+ και το Mn2+ αλλάζει τις οπτικές ιδιότητες της ινών 1, επιτρέποντας εφαρμογές όπως ρυθμιζόμενα λέιζερ όπου απαιτούνται συγκεκριμένα μήκη κύματος.Αυτή η προσαρμογή είναι χρήσιμη για εφαρμογές στη φασματοσκοπία και τα λέιζερ μεταβλητού μήκους κύματος, προσφέροντας αυξημένη ευελιξία.





Ε3: Ποια οφέλη παρέχει το προσαρμόσιμο πλέγμα femtosecond στο Fiber 2;

Α3: Η προσαρμογή πλέγματος femtosecond επιτρέπει τον ακριβή έλεγχο του μήκους κύματος του φωτός μέσα στην ίνα, ενισχύοντας εφαρμογές που απαιτούν ειδικό φιλτράρισμα μήκους κύματος ή διαχείριση σήματος.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευνοϊκό στις εφαρμογές επικοινωνίας με οπτική ίνα και αισθητήρες, όπου απαιτείται οπτικός έλεγχος υψηλής ακρίβειας.





Ε4: Πώς συμβάλλει η υψηλή αντοχή στην τράβηξη της Fiber 2 ′ στην αντοχή της;

Α4: Με αντοχή σε έλξη που υπερβαίνει τα 2200 MPa, η Fiber 2 είναι κατασκευασμένη για να αντέχει σε μηχανικές πιέσεις, καθιστώντας την ιδανική για χρήση σε δύσκολα περιβάλλοντα όπου οι ίνες μπορεί να υποστούν φυσική πίεση.Η ισχύς αυτή συμβάλλει στη μακροχρόνια απόδοση σε τομείς όπως οι τηλεπικοινωνίες και η βιομηχανική παρακολούθηση.





Ε5: Μπορούν οι ίνες YAG να χρησιμοποιηθούν σε εφαρμογές που απαιτούν ευέλικτες οπτικές διαδρομές;

Α5: Ναι, η ποικιλία διαμέτρων επιλογών (25-500 μm για την ίνα 2 και 100-500 μm για την ίνα 1) επιτρέπει ευέλικτες διαμορφώσεις που ταιριάζουν σε διάφορες οπτικές διαδρομές,που επιτρέπουν τη χρήση τους σε σύνθετα οπτικά συστήματα που απαιτούν ακριβείς και προσαρμόσιμες ρυθμίσεις.





Ε6: Ποιες βιομηχανίες επωφελούνται από τη χρήση ινών YAG με υψηλή διαπερατότητα;

Α6: Βιομηχανίες όπως οι τηλεπικοινωνίες, η ιατρική διάγνωση, η αεροδιαστημική και η βιομηχανική αυτοματοποίηση επωφελούνται από την υψηλή διαπερατότητα των ινών YAG.Η ικανότητά τους να μεταδίδουν πάνω από το 80% του φωτός σε ένα ευρύ φάσμα μήκους κύματος (400-3000 nm) τους καθιστά εξαιρετικά αποτελεσματικούς για σαφή και αποδοτική μεταφορά δεδομένων και μετάδοση ενέργειας.





Ε7: Υπάρχουν περιορισμοί στη χρήση της ινών YAG σε εφαρμογές χαμηλού στρες;

Α7: Ενώ η ίνα YAG υπερέχει σε περιβάλλοντα υψηλής πίεσης και υψηλής θερμοκρασίας, η υψηλή αντοχή σε έλξη και οι θερμικές ιδιότητές της μπορεί να μην είναι απαραίτητες για απλούστερες εφαρμογές.Για λιγότερο απαιτητικές εφαρμογές, οι εναλλακτικοί τύποι ινών μπορεί να προσφέρουν πιο οικονομικές λύσεις.





Ε8: Πώς η θερμική αγωγιμότητα της ινώδους 1 ′ υποστηρίζει τη χρήση της σε συστήματα υψηλής ισχύος;

Α8: Η θερμική αγωγιμότητα της ινώδους ίνες (~ 22 W/m·K) της επιτρέπει να διαλύει αποτελεσματικά τη θερμότητα που παράγεται σε συστήματα υψηλής ισχύος, ελαχιστοποιώντας τον κίνδυνο θερμικής υπερφόρτωσης.Αυτό το χαρακτηριστικό υποστηρίζει σταθερή και ασφαλή λειτουργία σε περιβάλλοντα υψηλής κατανάλωσης ενέργειας, όπως τα βιομηχανικά συστήματα λέιζερ.





Ε9: Μπορούν οι ίνες YAG να ενσωματωθούν σε άλλα οπτικά συστήματα για βελτιωμένη λειτουργικότητα;

Α9: Ναι, οι ίνες YAG μπορούν να ενσωματωθούν σε διάφορα οπτικά συστήματα, συμπεριλαμβανομένων των πλέκων ινών και των οπτικών αισθητήρων, βελτιώνοντας τη λειτουργικότητα και επιτρέποντας προσαρμογές.Η ευελιξία τους στην προσαρμογή ντόπινγκ και πλέγματος επιτρέπει επίσης την ενσωμάτωση σε εξειδικευμένα οπτικά συστήματα.






Συμπεράσματα

Ο συνδυασμός της υψηλής αντοχής, της θερμικής ανθεκτικότητας και της οπτικής προσαρμοστικότητας της ινών YAG την καθιστά την κορυφαία επιλογή για βιομηχανίες που απαιτούν αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.Με προσαρμόσιμες επιλογές όπως ντόπινγκ ιόντα και σχάρα φεμτοδευτερόλεπτο, η ίνα YAG εξυπηρετεί ένα ευρύ φάσμα εφαρμογών, από βιομηχανική ανίχνευση έως συστήματα λέιζερ υψηλής ισχύος, παρέχοντας αξιόπιστες λύσεις για τεχνολογίες αιχμής.
