Φούρνος SiC Φούρνος ανάπτυξης SiC Ingot Φούρνος ανάπτυξης 4 ιντσών 6 ιντσών 8 ιντσών PVT Lely ΤSSG Μέθοδος LPE υψηλό ρυθμό ανάπτυξης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Χρόνος παράδοσης: | 6 έως 8 μολύβια |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 5set/month |
|
Λεπτομερής ενημέρωση |
|||
| Heating Method: | Graphite Resistance Heating | Input Power: | Three-phase, five-wire AC 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| Μέγιστη θερμοκρασία θέρμανσης: | 2300°C | Rated Heating Power: | 80kW |
| Heater Power Range: | 35kW ~ 40kW | Κατανάλωση ενέργειας ανά κύκλο: | 3500 kW·h ~ 4500 kW·h |
| Crystal Growth Cycle: | 5D ~ 7D | Main Machine Size: | 2150mm x 1600mm x 2850mm (Length x Width x Height) |
| Επισημαίνω: | 8 ίντσες SiC Ingot Growth Furnace,6 ίντσες SiC Ingot Growth Furnace,4 ίντσες SiC Ingot Growth Furnace |
||
Περιγραφή προϊόντων
Φούρνος SiC Φούρνος ανάπτυξης SiC Ingot, 4 ιντσών 6 ιντσών 8 ιντσών, PVT Lely TSSG μέθοδος LPE υψηλό ρυθμό ανάπτυξης
Σύνοψη του SiC Ingot Growth Furnace
Ο φούρνος ανάπτυξης SiC Ingot έχει σχεδιαστεί για την αποτελεσματική ανάπτυξη κρυστάλλων καρβιδίου του πυριτίου χρησιμοποιώντας θέρμανση αντοχής γραφίτη.Λειτουργεί με μέγιστη θερμοκρασία θέρμανσης 2300°C και ονομαστική ισχύ 80kWΟ φούρνος μπορεί να διατηρήσει κατανάλωση ενέργειας μεταξύ 3500kW·h και 4500kW·h ανά κύκλο, με κύκλο ανάπτυξης κρυστάλλων που κυμαίνεται από 5D έως 7D.και έχει ροή ψύξης 6m3/hΟ φούρνος λειτουργεί σε κενό περιβάλλον με αργόνη και άζωτο ως ατμοσφαιρικά αέρια, εξασφαλίζοντας την υψηλής ποιότητας παραγωγή ινγκότ.

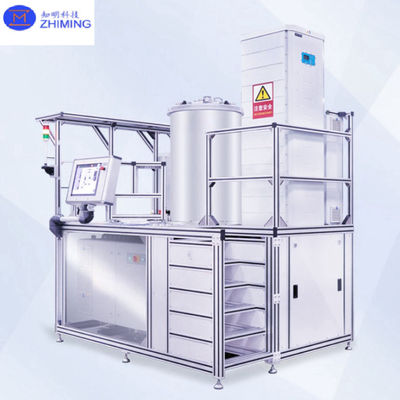

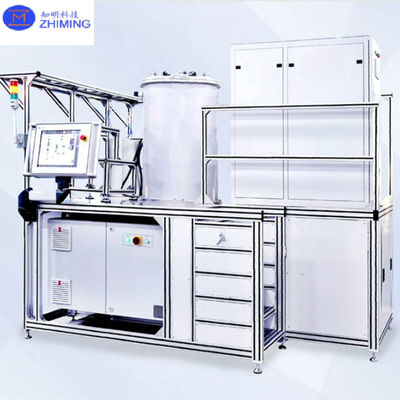

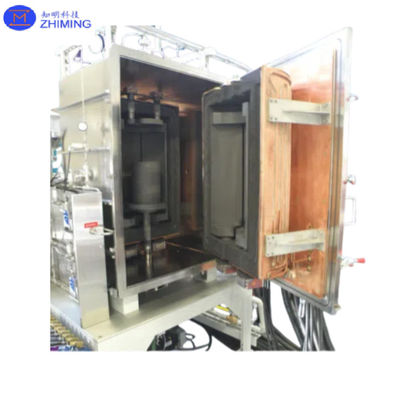

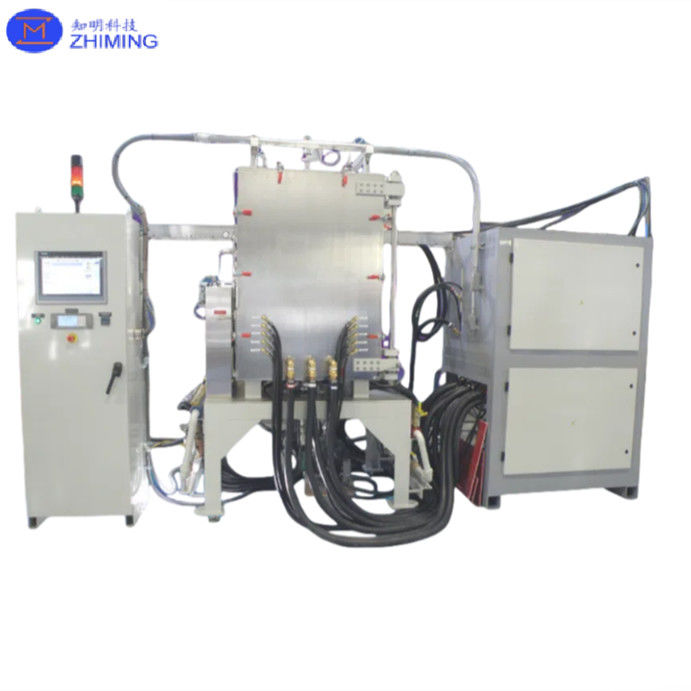

Φωτογραφία του SiC Ingot Growth Furnace
Ο κρυστάλλινος ειδικός κρυστάλλινος τύπος του φούρνου ανάπτυξης των ινγκότων SiC μας
Το SiC έχει πάνω από 250 κρυσταλλικές δομές, αλλά μόνο ο τύπος 4HC μπορεί να χρησιμοποιηθεί για συσκευές ισχύος SiC.Η ZMSH έχει βοηθήσει με επιτυχία πελάτες να καλλιεργήσουν αυτό τον συγκεκριμένο τύπο κρυστάλλου πολλές φορές χρησιμοποιώντας το δικό της φούρνο.
Ο φούρνος ανάπτυξης SiC Ingot είναι σχεδιασμένος για υψηλής απόδοσης ανάπτυξη κρυστάλλων καρβιδίου του πυριτίου (SiC), ικανός να επεξεργάζεται πλακίδια SiC 4 ιντσών, 6 ιντσών και 8 ιντσών.Χρησιμοποιώντας προηγμένες τεχνικές όπως PVT (Φυσική Μεταφορά Ατμών), Lely, TSSG (Θερμοκρατική Μέθοδος Διάβασης) και LPE (Επιταξία υγρής φάσης), ο φούρνος μας υποστηρίζει υψηλά ποσοστά ανάπτυξης, εξασφαλίζοντας παράλληλα βέλτιστη κρυστάλλινη ποιότητα.
Ο φούρνος είναι σχεδιασμένος για την ανάπτυξη διαφόρων κρυσταλλικών δομών SiC, συμπεριλαμβανομένων των αγωγών 4H, ημιμονωτικών 4H και άλλων τύπων κρυστάλλων, όπως 6H, 2H και 3C.Αυτές οι δομές είναι κρίσιμες για την παραγωγή συσκευών ισχύος SiC και ημιαγωγών, οι οποίες είναι απαραίτητες για εφαρμογές στην ηλεκτρονική ισχύος, τα ενεργειακά αποδοτικά συστήματα και τις συσκευές υψηλής τάσης.
Ο φούρνος SiC μας εξασφαλίζει ακριβή έλεγχο της θερμοκρασίας και ομοιόμορφες συνθήκες ανάπτυξης των κρυστάλλων, επιτρέποντας την παραγωγή υψηλής ποιότητας μπαλόνια SiC και πλακίδια για προηγμένες εφαρμογές ημιαγωγών.
Η δική μαςΣι-Κι-ΙγκοντΤο πλεονέκτημα του Growth Furnace
1-Μια μοναδική σχεδίαση θερμικού πεδίου
- Η αξιωτική κλίση της θερμοκρασίας είναι ελεγχόμενη, η ακτινική κλίση της θερμοκρασίας είναι ρυθμιζόμενη και το προφίλ θερμοκρασίας είναι ομαλό, με αποτέλεσμα μια σχεδόν επίπεδη διεπαφή ανάπτυξης κρυστάλλων,αυξάνοντας έτσι το πάχος χρήσης του κρυστάλλου.
- Μειωμένη κατανάλωση πρώτης ύλης: Το εσωτερικό θερμικό πεδίο κατανέμεται ομοιόμορφα, εξασφαλίζοντας μια πιο ομοιόμορφη κατανομή της θερμοκρασίας εντός της πρώτης ύλης,σημαντική βελτίωση της χρήσης της σκόνης και μείωση των αποβλήτων.
- Δεν υπάρχει ισχυρή σύνδεση μεταξύ των αξιωτικών και ακτινοβατικών θερμοκρασιών, επιτρέποντας υψηλής ακρίβειας έλεγχο τόσο των αξιωτικών όσο και των ακτινοβατικών κλίσεων θερμοκρασίας.Αυτό είναι το κλειδί για την επίλυση του στρες των κρυστάλλων και τη μείωση της πυκνότητας διαταραχής των κρυστάλλων..
2- Υψηλή ακρίβεια
Ο φούρνος ανάπτυξης ίνγκοτ SiC έχει σχεδιαστεί ειδικά για την παραγωγή υψηλής ποιότητας κρυστάλλων καρβιδίου του πυριτίου (SiC), οι οποίοι είναι κρίσιμοι για εφαρμογές ημιαγωγών, συμπεριλαμβανομένης της ηλεκτρονικής ισχύος,οπτοηλεκτρονικάΤο SiC είναι ένα ζωτικής σημασίας υλικό στην παραγωγή εξαρτημάτων που απαιτούν υψηλή θερμική αγωγιμότητα, ηλεκτρική απόδοση και αντοχή.Το φούρνο μας είναι εξοπλισμένο με προηγμένα συστήματα ελέγχου για να εξασφαλίσει συνεπή, βέλτιστες επιδόσεις και ποιότητα κρυστάλλων.
Ο εξοπλισμός προσφέρει εξαιρετική ακρίβεια, με ακρίβεια τροφοδοσίας ισχύος 0,0005%, ακρίβεια ροής αερίου ±0,05 L/h, ακρίβεια ελέγχου θερμοκρασίας ±0,5 °C,και ακρίβεια ελέγχου πίεσης θαλάμου ±10 PaΑυτές οι ακριβείς παραμέτροι δημιουργούν ένα σταθερό, ομοιόμορφο περιβάλλον ανάπτυξης κρυστάλλων, το οποίο είναι απαραίτητο για την παραγωγή υψηλής καθαρότητας συσσωρευτών SiC και πλακιδίων με ελάχιστα ελαττώματα.
Τα βασικά στοιχεία του συστήματος, όπως η αναλογική βαλβίδα, η μηχανική αντλία, ο θάλαμος κενού, το μετρητή ροής αερίου και η μοριακή αντλία, λειτουργούν από κοινού για να εξασφαλίσουν αξιόπιστη απόδοση.βελτίωση της χρήσης υλικώνΤα στοιχεία αυτά συμβάλλουν στην ικανότητα του φούρνου να παράγει υψηλής ποιότητας κρύσταλλους SiC που πληρούν τα απαιτητικά πρότυπα της βιομηχανίας ημιαγωγών.
Η τεχνολογία ZMSH® ενσωματώνει τις τελευταίες εξελίξεις στις διαδικασίες ανάπτυξης κρυστάλλων, εξασφαλίζοντας τα υψηλότερα πρότυπα παραγωγής κρυστάλλων SiC.Με την συνεχώς αυξανόμενη ζήτηση για υψηλής απόδοσης συστατικά που βασίζονται σε SiCΟ εξοπλισμός μας είναι σχεδιασμένος για να υποστηρίζει βιομηχανίες όπως η ηλεκτρονική ισχύς, η ανανεώσιμη ενέργεια και η ανάπτυξη προηγμένης τεχνολογίας.την προώθηση καινοτομιών σε ενεργειακά αποδοτικές λύσεις και βιώσιμες εφαρμογές.
3- Αυτοματοποιημένη λειτουργία
Αυτόματη απάντησηΠαρακολούθηση σήματος, ανατροφοδότηση σήματος
Αυτόματος συναγερμόςΠροειδοποίηση υπέρβασης ορίου, δυναμική ασφάλεια
Αυτόματος έλεγχοςΠαρακολούθηση και αποθήκευση παραμέτρων παραγωγής σε πραγματικό χρόνο, απομακρυσμένη πρόσβαση και έλεγχο.
Ενεργός εντοπισμόςΕιδικό σύστημα, αλληλεπίδραση ανθρώπου-μηχανής
Ο φούρνος SiC του ZMSH είναι εξοπλισμένος με προηγμένο αυτοματισμό για αποτελεσματική λειτουργία.αυτόματη απάντησημε παρακολούθηση σήματος και ανατροφοδότηση,αυτόματοι συναγερμοίγια τις συνθήκες υπέρβασης ορίου, καιαυτόματο έλεγχοΓια την παρακολούθηση παραμέτρων σε πραγματικό χρόνο με απομακρυσμένη πρόσβαση.ενεργές προκλήσειςγια την υποστήριξη εμπειρογνωμόνων και την απρόσκοπτη αλληλεπίδραση ανθρώπου-μηχανής.
Τα χαρακτηριστικά αυτά μειώνουν την εξάρτηση από τον άνθρωπο, ενισχύουν τον έλεγχο της διαδικασίας και εξασφαλίζουν την υψηλής ποιότητας παραγωγή ίνγκο SiC, υποστηρίζοντας την αποτελεσματικότητα της παραγωγής σε μεγάλη κλίμακα.
Το δελτίο δεδομένων του εργοστασίου μας για την ανάπτυξη ιγμάτων SiC
| 6 ιντσών σικ φούρνος | 8 ιντσών σικ φούρνος | ||
| ΕΠΙΤΡΟΠΟ | Παράμετρος | ΕΠΙΤΡΟΠΟ | Παράμετρος |
| Μέθοδος θέρμανσης | Θέρμανση αντίστασης γραφίτη | Μέθοδος θέρμανσης | Θέρμανση αντίστασης γραφίτη |
| Δύναμη εισόδου | Τριφογενής, πεντασύρματος AC 380V ± 10% 50Hz~60Hz | Δύναμη εισόδου | Τριφογενής, πεντασύρματος AC 380V ± 10% 50Hz~60Hz |
| Μέγιστη θερμοκρασία θέρμανσης | 2300°C | Μέγιστη θερμοκρασία θέρμανσης | 2300°C |
| Ονομαστική ισχύς θέρμανσης | 80kW | Ονομαστική ισχύς θέρμανσης | 80kW |
| Πεδίο ισχύος θερμαντήρα | 35 kW ~ 40 kW | Πεδίο ισχύος θερμαντήρα | 35 kW ~ 40 kW |
| Κατανάλωση ενέργειας ανά κύκλο | 3500 kW·h ~ 4500 kW·h | Κατανάλωση ενέργειας ανά κύκλο | 3500 kW·h ~ 4500 kW·h |
| Ο κύκλος ανάπτυξης των κρυστάλλων | 5D ~ 7D | Ο κύκλος ανάπτυξης των κρυστάλλων | 5D ~ 7D |
| Μέγεθος κύριας μηχανής | 2150 mm x 1600 mm x 2850 mm (μήκος x πλάτος x ύψος) | Μέγεθος κύριας μηχανής | 2150 mm x 1600 mm x 2850 mm (μήκος x πλάτος x ύψος) |
| Βασικό βάρος μηχανής | ≈ 2000kg | Βασικό βάρος μηχανής | ≈ 2000kg |
| Ύδρευση ψύξης | 6m3/h | Ύδρευση ψύξης | 6m3/h |
| Περιορισμός κενού του ψυχρού φούρνου | 5 × 10−4 Pa | Περιορισμός κενού του ψυχρού φούρνου | 5 × 10−4 Pa |
| Ατμόσφαιρα του φούρνου | Αργόνο (5N), Αζώτο (5N) | Ατμόσφαιρα του φούρνου | Αργόνο (5N), Αζώτο (5N) |
| Πρωτοϋλικά | Σωματίδια καρβιδίου πυριτίου | Πρωτοϋλικά | Σωματίδια καρβιδίου πυριτίου |
| Τύπος κρυστάλλου προϊόντος | 4H | Τύπος κρυστάλλου προϊόντος | 4H |
| Πυκνότητα κρυστάλλου προϊόντος | 18 mm ~ 30 mm | Πυκνότητα κρυστάλλου προϊόντος | ≥ 15 mm |
| Αποτελεσματική διάμετρος του κρυστάλλου | ≥ 150 mm | Αποτελεσματική διάμετρος του κρυστάλλου | ≥ 200 mm |
Η υπηρεσία μας
Προσαρμοσμένες λύσεις ενός σταθμού
Παρέχουμε εξατομικευμένες λύσεις φούρνων από καρβίδιο του πυριτίου (SiC), συμπεριλαμβανομένων των τεχνολογιών PVT, Lely και TSSG / LPE, προσαρμοσμένες για να ανταποκριθούν στις συγκεκριμένες ανάγκες σας.διασφαλίζουμε ότι τα συστήματά μας ευθυγραμμίζονται με τους στόχους παραγωγής σας.
Εκπαίδευση πελατών
Προσφέρουμε ολοκληρωμένη εκπαίδευση για να διασφαλίσουμε ότι η ομάδα σας κατανοεί πλήρως πώς να λειτουργεί και να συντηρεί τους φούρνους μας.
Εγκατάσταση επί τόπου και θέση σε λειτουργία
Η ομάδα μας εγκαθιστά και θέτει σε λειτουργία προσωπικά τους φούρνους SiC στην τοποθεσία σας.
Υποστήριξη μετά την πώληση
Η ομάδα μας είναι έτοιμη να βοηθήσει με επιτόπιες επισκευές και αντιμετώπιση προβλημάτων για να ελαχιστοποιήσει το χρόνο διακοπής λειτουργίας και να διατηρήσει τον εξοπλισμό σας σε καλή λειτουργία.
Είμαστε αφοσιωμένοι στην προσφορά υψηλής ποιότητας φούρνων και συνεχή υποστήριξη για να εξασφαλίσουμε την επιτυχία σας στην ανάπτυξη των κρυστάλλων SiC.
