Μονόκρυσταλικός φούρνος ανάπτυξης SiC για κρυστάλλους 6 και 8 ιντσών χρησιμοποιώντας μεθόδους PVT, Lely, TSSG
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Χρόνος παράδοσης: | 6 έως 8 μολύβια |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 5set/month |
|
Λεπτομερής ενημέρωση |
|||
| Heating Method: | Graphite Resistance Heating | Δύναμη εισόδου: | Τριφογενής, πεντασύρματος AC 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| Μέγιστη θερμοκρασία θέρμανσης: | 2300°C | Ονομαστική ισχύς θέρμανσης: | 80kW |
| Πεδίο ισχύος θερμαντήρα: | 35 kW ~ 40 kW | Κατανάλωση ενέργειας ανά κύκλο: | 3500 kW·h ~ 4500 kW·h |
| Crystal Growth Cycle: | 5D ~ 7D | Κύριο μέγεθος μηχανών: | 2150 mm x 1600 mm x 2850 mm (μήκος x πλάτος x ύψος) |
| Επισημαίνω: | 8 ίντσες SiC Ingot Growth Furnace,6 ίντσες SiC Ingot Growth Furnace,Φούρνος ανάπτυξης ίνγκοτ PVT SiC |
||
Περιγραφή προϊόντων
Υψηλής απόδοσης φούρνος ανάπτυξης ιγντόσφαιρας SiC για κρυστάλλους 4, 6 και 8 ιντσών χρησιμοποιώντας μεθόδους PVT, Lely και TSSG
Σύνοψη του φούρνου ανάπτυξης χάλυβα SiC
Ο φούρνος ανάπτυξης SiC Ingot χρησιμοποιεί θέρμανση αντοχής γραφίτη για αποτελεσματική ανάπτυξη κρυστάλλων καρβιδίου του πυριτίου.Ο φούρνος καταναλώνει μεταξύ 3500 και 4500 kW·h ανά κύκλοΜετρά 2150 mm x 1600 mm x 2850 mm και έχει ροή ψύξης 6m3/h.Εργασία σε κενό περιβάλλον με αέρια αργόνου και αζώτου, αυτός ο φούρνος εξασφαλίζει την παραγωγή υψηλής ποιότητας ινγκότων SiC με σταθερές επιδόσεις και αξιόπιστη απόδοση.

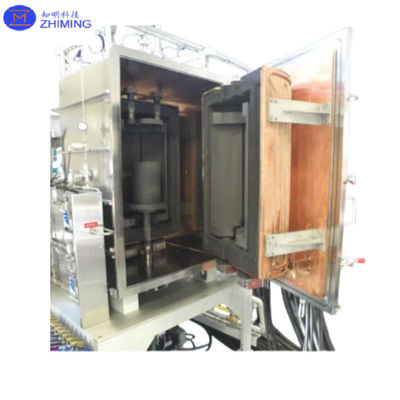

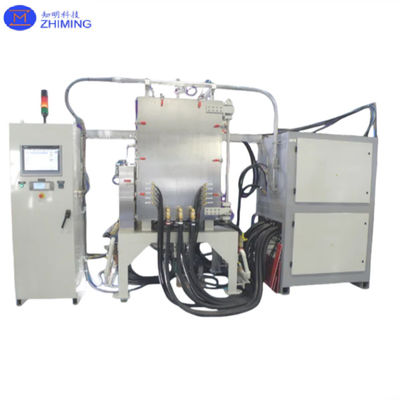

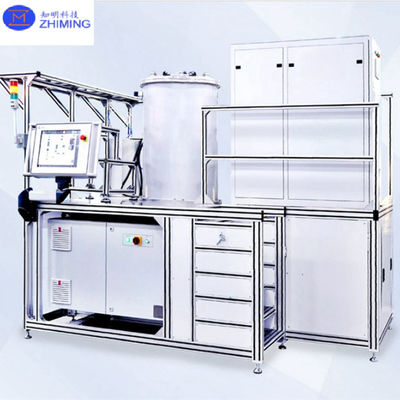

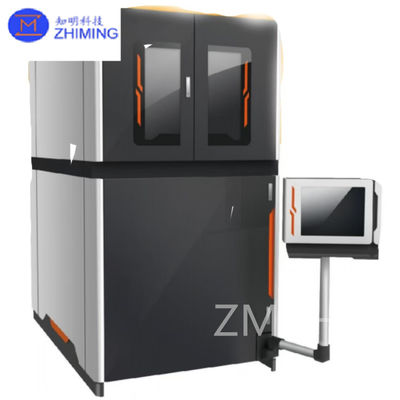

Η φωτογραφία του φούρνου ανάπτυξης SiC Ingot
Το Κρυστάλλινο Ειδικό Κρυστάλλινο Τύπο του Φούρνου Ανάπτυξης Σι-Σι-Ινγκότ μας
Το SiC έχει πάνω από 250 κρυσταλλικές δομές, αλλά μόνο ο τύπος 4HC μπορεί να χρησιμοποιηθεί για συσκευές ισχύος SiC.Η ZMSH έχει βοηθήσει με επιτυχία πελάτες να καλλιεργήσουν αυτό τον συγκεκριμένο τύπο κρυστάλλου πολλές φορές χρησιμοποιώντας το δικό της φούρνο.
Ο φούρνος ανάπτυξης SiC Ingot είναι σχεδιασμένος για υψηλής απόδοσης ανάπτυξη κρυστάλλων καρβιδίου του πυριτίου (SiC), ικανός να επεξεργάζεται πλακίδια SiC 4 ιντσών, 6 ιντσών και 8 ιντσών.Χρησιμοποιώντας προηγμένες τεχνικές όπως PVT (Φυσική Μεταφορά Ατμών), Lely, TSSG (Θερμοκρατική Μέθοδος Διάβασης) και LPE (Επιταξία υγρής φάσης), ο φούρνος μας υποστηρίζει υψηλά ποσοστά ανάπτυξης, εξασφαλίζοντας παράλληλα βέλτιστη κρυστάλλινη ποιότητα.
Ο φούρνος είναι σχεδιασμένος για την ανάπτυξη διαφόρων κρυσταλλικών δομών SiC, συμπεριλαμβανομένων των αγωγών 4H, ημιμονωτικών 4H και άλλων τύπων κρυστάλλων, όπως 6H, 2H και 3C.Αυτές οι δομές είναι κρίσιμες για την παραγωγή συσκευών ισχύος SiC και ημιαγωγών, οι οποίες είναι απαραίτητες για εφαρμογές στην ηλεκτρονική ισχύος, τα ενεργειακά αποδοτικά συστήματα και τις συσκευές υψηλής τάσης.
Ο φούρνος SiC μας εξασφαλίζει ακριβή έλεγχο της θερμοκρασίας και ομοιόμορφες συνθήκες ανάπτυξης των κρυστάλλων, επιτρέποντας την παραγωγή υψηλής ποιότητας μπαλόνια SiC και πλακίδια για προηγμένες εφαρμογές ημιαγωγών.
Το πλεονέκτημα του φούρνου ανάπτυξης SiC Ingot μας
1.Ενα μοναδικό σχεδιασμό θερμικού πεδίου
Οι κλίμακες θερμοκρασίας στον άξονα και στον ακτίνα μπορούν να ελεγχθούν με ακρίβεια, με το προφίλ θερμοκρασίας να είναι ομαλό και ομοιόμορφο.μεγιστοποίηση της αξιοποίησης του πάχους του κρυστάλλου.
Βελτιωμένη απόδοση πρώτης ύλης: Το θερμικό πεδίο κατανέμεται ομοιόμορφα σε όλο το σύστημα, εξασφαλίζοντας μια πιο σταθερή θερμοκρασία εντός της πρώτης ύλης.Αυτό αυξάνει σημαντικά τη χρήση της σκόνης, μειώνοντας τις υλικές απορρίψεις.
Η ανεξαρτησία μεταξύ των αξιωτικών και ακτινικών θερμοκρασιών επιτρέπει τον υψηλής ακρίβειας έλεγχο και των δύο κλίσεων, η οποία είναι κρίσιμη για την αντιμετώπιση του στρες των κρυστάλλων και την ελαχιστοποίηση της πυκνότητας εξάρθρωσης.
2.Υψηλή ακρίβεια ελέγχου
Ο φούρνος ανάπτυξης SiC Ingot έχει κατασκευαστεί με σχολαστικότητα για την παραγωγή υψηλής ποιότητας κρυστάλλων SiC, οι οποίοι είναι απαραίτητοι για ένα ευρύ φάσμα εφαρμογών ημιαγωγών, όπως ηλεκτρονικά ισχύος,οπτοηλεκτρονικάΤο SiC είναι ένα κρίσιμο υλικό στην κατασκευή εξαρτημάτων που απαιτούν εξαιρετική θερμική αγωγιμότητα, ηλεκτρικές επιδόσεις και μακροχρόνια αντοχή.Ο φούρνος μας διαθέτει προηγμένα συστήματα ελέγχου που έχουν σχεδιαστεί για να διατηρήσουν σταθερή απόδοση και ανώτερη ποιότητα κρυστάλλου σε όλη τη διαδικασία ανάπτυξης.
Ο Φούρνος Ανάπτυξης Ίγκοντ SiC παρέχει εξαιρετική ακρίβεια, με ακρίβεια τροφοδοσίας ισχύος 0,0005%, ακρίβεια ελέγχου ροής αερίου ±0,05 L/h, ακρίβεια ρύθμισης θερμοκρασίας ±0,5°C,και σταθερότητα πίεσης θαλάμου ±10 PaΟι παραμέτροι αυτές διασφαλίζουν ένα σταθερό, ομοιογενές περιβάλλον για την ανάπτυξη των κρυστάλλων, το οποίο είναι κρίσιμο για την παραγωγή υψηλής καθαρότητας ινών SiC και πλακών με ελάχιστα ελαττώματα.
Τα βασικά συστατικά του φούρνου, συμπεριλαμβανομένης της αναλογικής βαλβίδας, της μηχανικής αντλίας, του θαλάμου κενού, του μετρητή ροής αερίου και της μοριακής αντλίας.λειτουργούν από κοινού απρόσκοπτα για να παρέχουν αξιόπιστη λειτουργίαΤα χαρακτηριστικά αυτά επιτρέπουν στον φούρνο να παράγει κρυστάλλους SiC που πληρούν τις αυστηρές απαιτήσεις της βιομηχανίας ημιαγωγών.
Η τεχνολογία ZMSH® ενσωματώνει προηγμένες τεχνικές ανάπτυξης κρυστάλλων, εξασφαλίζοντας την υψηλότερη ποιότητα στην παραγωγή κρυστάλλων SiC.Ο εξοπλισμός μας είναι βελτιστοποιημένος για να εξυπηρετεί βιομηχανίες όπως η ηλεκτρονική ενέργεια, ανανεώσιμες πηγές ενέργειας και προηγμένες τεχνολογίες, οδηγώντας στην πρόοδο όσον αφορά ενεργειακά αποδοτικές λύσεις και βιώσιμες καινοτομίες.
3. Αυτοματοποιημένη λειτουργία
Αεξωματική ανταπόκριση:Παρακολούθηση σήματος, ανατροφοδότηση σήματος
- Δεν ξέρω.Αυτόματος συναγερμός:Προειδοποίηση υπέρβασης ορίου, δυναμική ασφάλεια
Αυτόματος έλεγχος:Παρακολούθηση και αποθήκευση παραμέτρων παραγωγής σε πραγματικό χρόνο, απομακρυσμένη πρόσβαση και έλεγχο.
Ενεργός παράγοντας:Ειδικό σύστημα, αλληλεπίδραση ανθρώπου-μηχανής
Ο φούρνος SiC της ZMSH ενσωματώνει προηγμένη αυτοματοποίηση για βέλτιστη λειτουργική απόδοση.και έλεγχο παραμέτρων σε πραγματικό χρόνο με δυνατότητες τηλεπαρακολούθησηςΤο σύστημα παρέχει επίσης προληπτικές ειδοποιήσεις για ειδική βοήθεια και επιτρέπει την ομαλή αλληλεπίδραση μεταξύ του χειριστή και του μηχανήματος.
Αυτά τα χαρακτηριστικά ελαχιστοποιούν την ανθρώπινη παρέμβαση, βελτιώνουν τον έλεγχο της διαδικασίας και εξασφαλίζουν τη συνεπή παραγωγή υψηλής ποιότητας ινγκότων SiC, προωθώντας την αποτελεσματικότητα στις εργασίες παραγωγής μεγάλης κλίμακας.
Το δελτίο δεδομένων του εργοστασίου μας για την ανάπτυξη ιγμάτων SiC
| 6 ιντσών σικ φούρνος | 8 ιντσών σικ φούρνος | ||
| ΕΠΙΤΡΟΠΟ | Παράμετρος | ΕΠΙΤΡΟΠΟ | Παράμετρος |
| Μέθοδος θέρμανσης | Θέρμανση αντίστασης γραφίτη | Μέθοδος θέρμανσης | Θέρμανση αντίστασης γραφίτη |
| Δύναμη εισόδου | Τριφογενής, πεντασύρματος AC 380V ± 10% 50Hz~60Hz | Δύναμη εισόδου | Τριφογενής, πεντασύρματος AC 380V ± 10% 50Hz~60Hz |
| Μέγιστη θερμοκρασία θέρμανσης | 2300°C | Μέγιστη θερμοκρασία θέρμανσης | 2300°C |
| Ονομαστική ισχύς θέρμανσης | 80kW | Ονομαστική ισχύς θέρμανσης | 80kW |
| Πεδίο ισχύος θερμαντήρα | 35 kW ~ 40 kW | Πεδίο ισχύος θερμαντήρα | 35 kW ~ 40 kW |
| Κατανάλωση ενέργειας ανά κύκλο | 3500 kW·h ~ 4500 kW·h | Κατανάλωση ενέργειας ανά κύκλο | 3500 kW·h ~ 4500 kW·h |
| Ο κύκλος ανάπτυξης των κρυστάλλων | 5D ~ 7D | Ο κύκλος ανάπτυξης των κρυστάλλων | 5D ~ 7D |
| Μέγεθος κύριας μηχανής | 2150 mm x 1600 mm x 2850 mm (μήκος x πλάτος x ύψος) | Μέγεθος κύριας μηχανής | 2150 mm x 1600 mm x 2850 mm (μήκος x πλάτος x ύψος) |
| Βασικό βάρος μηχανής | ≈ 2000kg | Βασικό βάρος μηχανής | ≈ 2000kg |
| Ύδρευση ψύξης | 6m3/h | Ύδρευση ψύξης | 6m3/h |
| Περιορισμός κενού του ψυχρού φούρνου | 5 × 10−4 Pa | Περιορισμός κενού του ψυχρού φούρνου | 5 × 10−4 Pa |
| Ατμόσφαιρα του φούρνου | Αργόνο (5N), Αζώτο (5N) | Ατμόσφαιρα του φούρνου | Αργόνο (5N), Αζώτο (5N) |
| Πρωτοϋλικά | Σωματίδια καρβιδίου πυριτίου | Πρωτοϋλικά | Σωματίδια καρβιδίου πυριτίου |
| Τύπος κρυστάλλου προϊόντος | 4H | Τύπος κρυστάλλου προϊόντος | 4H |
| Πυκνότητα κρυστάλλου προϊόντος | 18 mm ~ 30 mm | Πυκνότητα κρυστάλλου προϊόντος | ≥ 15 mm |
| Αποτελεσματική διάμετρος του κρυστάλλου | ≥ 150 mm | Αποτελεσματική διάμετρος του κρυστάλλου | ≥ 200 mm |
Η υπηρεσία μας
Προσαρμοσμένες λύσεις ενός σταθμού
Παρέχουμε εξατομικευμένες λύσεις φούρνων από καρβίδιο του πυριτίου (SiC), συμπεριλαμβανομένων των τεχνολογιών PVT, Lely και TSSG / LPE, προσαρμοσμένες για να ανταποκριθούν στις συγκεκριμένες ανάγκες σας.διασφαλίζουμε ότι τα συστήματά μας ευθυγραμμίζονται με τους στόχους παραγωγής σας.
Εκπαίδευση πελατών
Προσφέρουμε ολοκληρωμένη εκπαίδευση για να διασφαλίσουμε ότι η ομάδα σας κατανοεί πλήρως πώς να λειτουργεί και να συντηρεί τους φούρνους μας.
Εγκατάσταση επί τόπου και θέση σε λειτουργία
Η ομάδα μας εγκαθιστά και θέτει σε λειτουργία προσωπικά τους φούρνους SiC στην τοποθεσία σας.
Υποστήριξη μετά την πώληση
Η ομάδα μας είναι έτοιμη να βοηθήσει με επιτόπιες επισκευές και αντιμετώπιση προβλημάτων για να ελαχιστοποιήσει το χρόνο διακοπής λειτουργίας και να διατηρήσει τον εξοπλισμό σας σε καλή λειτουργία.
Είμαστε αφοσιωμένοι στην προσφορά υψηλής ποιότητας φούρνων και συνεχή υποστήριξη για να εξασφαλίσουμε την επιτυχία σας στην ανάπτυξη των κρυστάλλων SiC.
