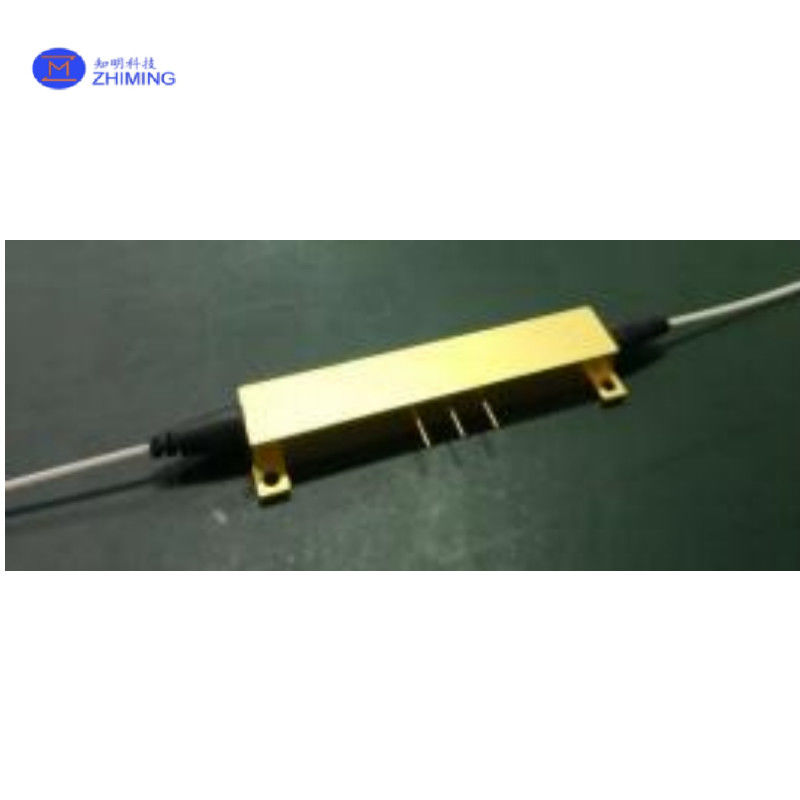

Νιοβατικό λιθίου (LiNbO3) Y-Μοντιλοποιητής κυματοειδούς / Χαμηλό Vπ 3,5V / Υψηλό PER 25dB / Συμβατό με FOG, FOCT, Κβαντική επικοινωνία
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | ZMSH |
Αριθμό μοντέλου: | Δελτίο ΕΚΤ αριθ. |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 2 |
---|---|
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
απώλεια εισαγωγής: | ≤ 4,0 dB | αναλογία διαίρεσης: | 50 ± 3% |
---|---|---|---|
Πολυμερή ακρόαση με πολωμένη ουρά: | ≤ -28 dB | Παραλλαγή απώλειας εισαγωγής: | ≤ 0,5 DB |
Διακύμανση αναλογίας διαίρεσης: | ≤ 5% | Ημικυκλική τάση: | ≤ 3,5V / ≤ 4,5V |
Επισημαίνω: | Διαμορφωτής νιοβατικού λιθίου,Λιθιονιοβατικό διαμορφωτή διαμορφωτή |
Περιγραφή προϊόντων
Εισαγωγή του προϊόντος
Ο διαμορφωτής Y-οδηγού κυμάτων είναι μια πολυλειτουργική ολοκληρωμένη οπτική συσκευή που συνδυάζει διάφορες λειτουργίες, όπως η εκκίνηση πόλωσης, η καθοδήγηση κυμάτων, η διάσπαση δέσμης, ο συνδυασμός δέσμης,και διαμόρφωση φάσης.
Είναι ένα βασικό οπτοηλεκτρονικό συστατικό σε συστήματα αισθητήρων ινών παρεμβολισμού, όπως γυροσκόπια οπτικών ινών και μετασχηματιστές ρεύματος οπτικών ινών.
Ο διαμορφωτής κυματοειδούς Y χρησιμοποιεί μια διαδικασία ανταλλαγής πρωτονίων για την κατασκευή οπτικών κυματοειδών χαμηλής απώλειας με υψηλές αναλογίες εξαφάνισης πόλωσης σε πλακίδια νιοβατικού λιθίου.Ένα λεπτό μεταλλικό φιλμ τοποθετείται στην κορυφή του κυματοδηγού για να δημιουργηθεί η δομή ηλεκτρόδου διαμόρφωσης.
The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.
Αρχή λειτουργίας
Διαίρεση και συνδυασμός φωτός
Ένας οπτικός κυματοδηγός σε σχήμα Y χωρίζει το εισερχόμενο φως σε δύο οδούς.
Μεταβολή φάσης με κίνηση τάσης
Τα ηλεκτρόδια που τοποθετούνται κοντά στον κυματοδηγό εφαρμόζουν μια τάση.
Έκδοση με βάση τις παρεμβολές
Όταν το φως επανασυνδυάζεται, η διαφορά φάσης καθορίζει αν το φως εξόδου φωτίζεται ή εξασθενεί.Vπ) μπορεί να αλλάξει πλήρως το φως από "ενεργό" σε "αποκλειστικό". "
Σταθερότητα πόλωσης
Ενσωματωμένο με ίνες που διατηρούν την πόλωση για να εξασφαλιστεί η διακίνηση του φωτός σε σταθερή κατάσταση πόλωσης, κρίσιμη για ακριβείς μετρήσεις.
Ανθεκτικότητα στη θερμοκρασία
Η σταθερότητα του LiNbO3® επιτρέπει σταθερή απόδοση ακόμη και σε ακραίες θερμοκρασίες (-45°C έως +85°C).
Εφαρμογές
Γυροσκόπια οπτικών ινών (FOG)
Λειτουργεί ως βασικό συστατικό σε αδρανειακά συστήματα πλοήγησης, επιτρέποντας την ανίχνευση γωνιακής ταχύτητας κάτω των εκατομμυρίων ακτίνων μέσω ακριβούς διαμόρφωσης φάσης.
Ιδανικό για αεροδιαστημικά και αυτόνομα οχήματα, με χαμηλή κατανάλωση ενέργειας που ανταποκρίνεται σε αυστηρούς περιορισμούς ενέργειας σε δορυφόρους και drones.
Ανίχνευση ρεύματος έξυπνου δικτύου
Επιτρέπουν τις παθητικές μετρήσεις υψηλής τάσης σε μετασχηματιστές ρεύματος οπτικών ινών (FOCT), ανθεκτικοί στις παρεμβολές ηλεκτρικού πεδίου άνω των 100 kV για παρακολούθηση δικτύου σε πραγματικό χρόνο και ανίχνευση σφαλμάτων,συμμορφώνεται με την IEC 60044-8.
Κβαντική Επικοινωνία και Ανίχνευση
Υποστήριξη της διαμόρφωσης της τάσης φωτονίων με ρυθμό GHz σε συστήματα κατανομής κβαντικών κλειδιών (QKD), συμβατά με κρυογενή περιβάλλοντα (-196°C) για υπεραγωγούς ανιχνευτές με ένα μόνο φωτόνιο.
Υψηλής ταχύτητας οπτική επικοινωνία
Παρέχει εύρος ζώνης ραδιοσυχνοτήτων DC-40 GHz για 5G fronthaul χιλιοστών κυμάτων και μικροκυμάτων φωτονικές συνδέσεις, σε συνδυασμό με χαμηλής απώλειας (< 0,5 dB) μικρο-μεταχείριση πεδίου πόλωση-διατήρηση fiber (MFD ≈ 5,3 μm).
Τεχνικές προδιαγραφές
Μπορούμε να προσφέρουμε τα ακόλουθα τυποποιημένα μοντέλα προϊόντων διαμορφωτών κυματοειδούς Y:
Παραγωγή | Διάστημα κύματος | Διάμετρος ινών εισόδου [μm] | Διάμετρος ινών εξόδου [μm] | Τύπος ινών | Πρότυπο συσκευασίας | ||
Κωδικός |
[nm] | Επικάλυψη | Επιχρισμός | Επικάλυψη | Επιχρισμός | - Όχι, όχι, όχι. | |
Υ1301 | 1310 | 80 | 165 | 80 | 165 | Διατήρηση της πόλωσης μικρού τρόπου πεδίου | C302 |
Υ1303 | 1310 | 125 | 250 | 80 | 165 | Διατήρηση της πόλωσης μικρού τρόπου πεδίου | Κ302 |
S1301 | 1310 | 80 | 165 | 80 | 165 | Διατήρηση της πόλωσης μικρού τρόπου πεδίου | S202 |
S1302 | 1310 | 80 | 165 | 80 | 165 | Διατήρηση της πόλωσης μικρού τρόπου πεδίου | Κ202 |
Υ1501 | 1550 | 80 | 165 | 80 | 165 | Διατήρηση της πόλωσης μικρού τρόπου πεδίου | C302 |
Κατηγορία | Παράμετρος | Τυπική αξία | ||
Y13XX | S13XX | Υ15XX | ||
Οπτική (Θερμοκρασία δωματίου) |
Λειτουργικό μήκος κύματος | 1310nm | 1310nm | 1550nm |
Απώλεια εισαγωγής | ≤ 4,0 dB | |||
Αναλογία διαίρεσης | 50 ± 3% | |||
Διασταύρωση πολωτικής ακτινοβολίας (Pigtail Fiber) | ≤ -28 dB | |||
Οπτική (πλήρη περιοχή θερμοκρασίας) | Αλλαγή απώλειας εισαγωγής | ≤ 0,5 dB | ||
Διαφορά αναλογίας διαίρεσης | ≤ 5% | |||
Διασταύρωση πολωτικής ακτινοβολίας (Pigtail Fiber) | ≤ -25dB | |||
Ηλεκτρική | Η τάση μισού κύματος (Vπ) | ≤ 3,5 V | ≤ 4,5V | ≤ 4,5V |
Λειτουργικό εύρος ζώνης | ≥ 100 MHz | |||
Μοντάρωση υπολειμματικής έντασης | ≤ 4‰ | |||
Άλλοι | Θερμοκρασία λειτουργίας | -45°C έως +70°C | ||
Θέρμανση αποθήκευσης | -55°C έως +85°C | |||
Μέθοδος ευθυγράμμισης | Λειτουργία γρήγορου άξονα | |||
Μέγεθος ινών | ≥1,5 μέτρα (≥1,5 μέτρα) |
Τμήμα δοκιμής | Συνθήκη δοκιμής |
Αποθήκευση σε υψηλή θερμοκρασία | +85°C, ≥ 48 ώρες |
Αποθήκευση σε χαμηλή θερμοκρασία | -55°C, ≥ 48 ώρες |
Κύκλος θερμοκρασίας | -55°C έως +85°C, ≥10 κύκλοι |

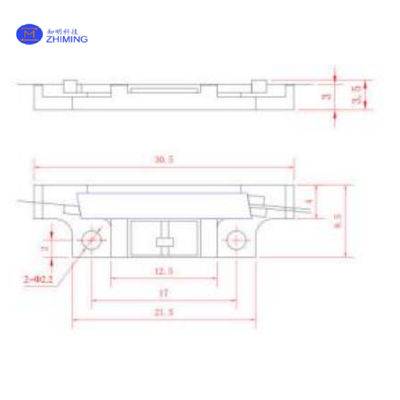

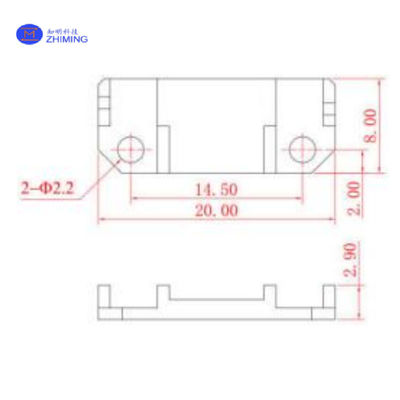

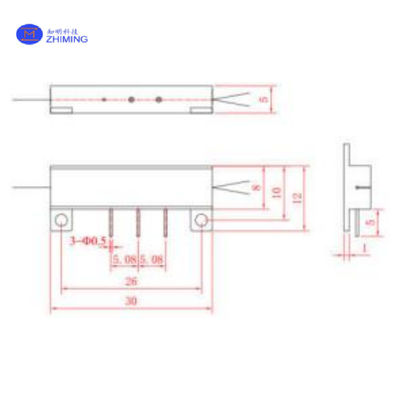

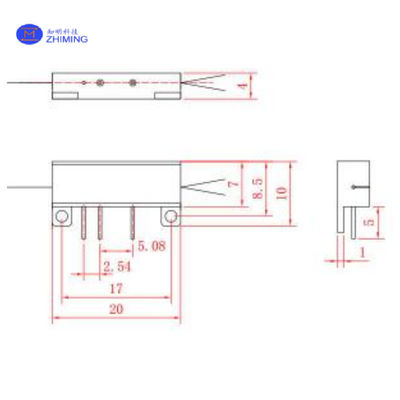

Μηχανικά σχέδια
