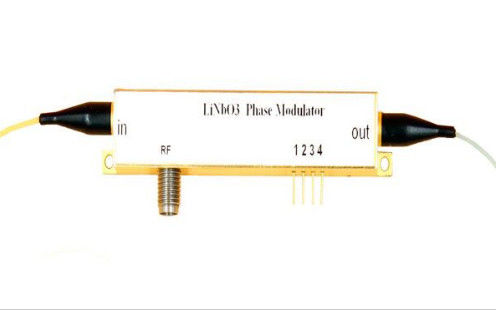

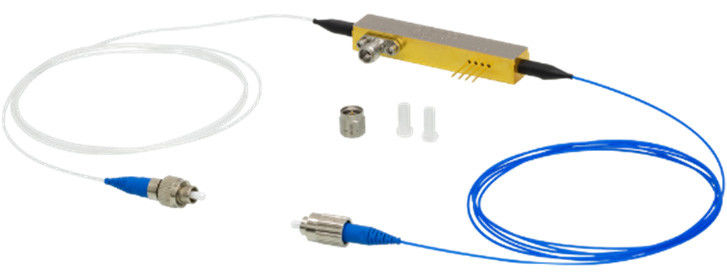

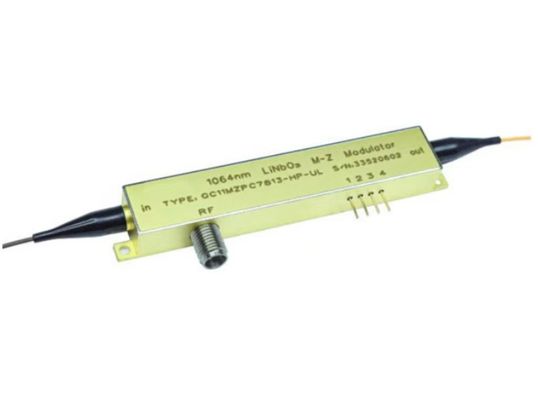

Πολυζωνικός διαμορφωτής φάσης νιοβατικού λιθίου 40 GHz
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
| Αριθμό μοντέλου: | 40 GHz Multi-Band Lithium Niobate Φάση Διαμορφωτής |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | undetermined |
| Συσκευασία λεπτομέρειες: | αφρωμένο πλαστικό+καρτόνι |
| Χρόνος παράδοσης: | 2-4weeks |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 PCS/Εβδομάδα |
|
Λεπτομερής ενημέρωση |
|||
| Οπτική επιστροφής απώλεια: | 40 dB | Οπτική ισχύς εισόδου (έκτακτη λειτουργία): | 100 MW |
|---|---|---|---|
| Οπτική ισχύς εισόδου (συνήθιστη κατάσταση): | 10mWb | Διάφρασμα ζώνης E/O (-3 dB): | 35 GHz |
| Εύρος συχνότητας λειτουργίας: | Συνεχής ρεύμα έως 1 MHz ((Τυπικό) | Προσανατολισμός κρυστάλλου: | Ζ-περικοπή |
| Επισημαίνω: | Διαμορφωτής φάσης νιοβατικού λιθίου 40 GHz,Πολυσύνδεσμος Lithium Niobate Phase Modulator |
||
Περιγραφή προϊόντων
Πολυζωνικός διαμορφωτής φάσης νιοβατικού λιθίου 40 GHz
Σύνοψη
Ο Διαμορφωτής Φάσης Πολλαπλής Τάξης Νιοβατικού Λιθίου (LiNbO3) 40 GHz είναι μια ηλεκτρο-οπτική συσκευή υψηλών επιδόσεων που έχει σχεδιαστεί για υψηλής ταχύτητας οπτική επικοινωνία, κβαντική οπτική, φωτονική μικροκυμάτων,και προηγμένη επεξεργασία οπτικού σήματοςΕπιτρέπει τον ακριβή έλεγχο της φάσης ενός οπτικού σήματος με την εφαρμογή ενός εξωτερικού σήματος ραδιοσυχνοτήτων, καθιστώντας το ένα κρίσιμο συστατικό στα σύγχρονα φωτονικά συστήματα.
Χρησιμοποιώντας τις ανώτερες ηλεκτρο-οπτικές ιδιότητες του νιοβατικού λιθίου, αυτός ο διαμορφωτής φάσης υποστηρίζει λειτουργία πολλαπλών ζώνων.που επιτρέπει την αποτελεσματική διαμόρφωση σε ένα ευρύ φάσμα οπτικών μήκων κύματος και συχνοτήτων RFΗ ικανότητά του να λειτουργεί σε συχνότητες έως 40 GHz το καθιστά ιδανικό για εφαρμογές που απαιτούν υπερ-γρήγορη διαμόρφωση σήματος και χαμηλή στρέβλωση σήματος.
Αρχή λειτουργίας
Ο διαμορφωτής φάσης νιοβατικού λιθίου των 40 GHz λειτουργεί με βάση το φαινόμενο Pockels, το οποίο περιγράφει την αλλαγή του δείκτη διάθλασης ενός υλικού ως απάντηση σε εξωτερικά εφαρμοσμένο ηλεκτρικό πεδίο.Ενσωματώνοντας ένα ηλεκτρόδιο μικροκυμάτων σε έναν κυματοδηγό νιοβατικού λιθίου, η συσκευή ρυθμίζει αποτελεσματικά τη φάση ενός μεταδιδόμενου οπτικού σήματος.
Φως εισόδου:Ένα σήμα λέιζερ συνεχούς κύματος (CW) εγχέεται στον οπτικό κυματοδηγό του διαμορφωτή.
Εφαρμογή σήματος ραδιοσυχνοτήτων:Η μέθοδος αυτή χρησιμοποιείται για τη μέτρηση των διακυμάνσεων της ατμόσφαιρας.
Μοντάρωση φάσης:Το οπτικό κύμα υφίσταται μετατόπιση φάσης ανάλογη με την εφαρμοζόμενη τάση ραδιοσυχνοτήτων, επιτρέποντας ακριβή μεταμόρφωση φάσης του οπτικού σήματος.
Σήμα εξόδου:Το οπτικό σήμα που διαμορφώνεται με διαμόρφωση φάσης βγαίνει από τη συσκευή, μεταφέροντας κωδικοποιημένες πληροφορίες που μπορούν να χρησιμοποιηθούν για επικοινωνίες υψηλής ταχύτητας και προηγμένες οπτικές εφαρμογές.
Βασικά χαρακτηριστικά
Ο διαμορφωτής φάσης νιοβατικού λιθίου πολλαπλής ζώνης 40 GHz διαθέτει διάφορα προηγμένα χαρακτηριστικά, μεταξύ των οποίων:
Υψηλό εύρος ζώνης: υποστηρίζει τη διαμόρφωση έως 40 GHz, κατάλληλη για υψηλής ταχύτητας οπτικές επικοινωνίες.
Πολλαπλής ζώνης συμβατότητα: Λειτουργεί αποτελεσματικά σε πολλαπλές οπτικές ζώνες, συμπεριλαμβανομένης της ζώνης C (1530-1565 nm) και της ζώνης L (1565-1625 nm).
Χαμηλή απώλεια εισαγωγής: παρέχει υψηλή αποτελεσματικότητα οπτικής μετάδοσης με ελάχιστη εξασθένιση του σήματος.
Υψηλή γραμμικότητα και χαμηλή στρέβλωση: εξασφαλίζει ελάχιστη υποβάθμιση του σήματος,καθιστώντας το ιδανικό για προηγμένες μορφές διαμόρφωσης, όπως QPSK (Quadrature Phase Shift Keying) και QAM (Quadrature Amplitude Modulation).
Σταθερή και αξιόπιστη απόδοση: Το νιοβατικό λίθιο είναι γνωστό για την εξαιρετική θερμική και μηχανική του σταθερότητα, εξασφαλίζοντας αξιόπιστη λειτουργία υπό διάφορες περιβαλλοντικές συνθήκες.
Σύνθετος και ελαφρύς σχεδιασμός: Επιτρέπει εύκολη ενσωμάτωση σε οπτικές επικοινωνίες και φωτονικά συστήματα.
Εφαρμογές
Οπτικές επικοινωνίες
Χρησιμοποιείται σε συνεκτικά οπτικά συστήματα επικοινωνίας για μεταφορά δεδομένων υψηλής ταχύτητας σε 400G, 800G και πέραν αυτών.
Υποστηρίζει προηγμένα συστήματα διαμόρφωσης όπως PM-QPSK (Polarisation Multiplexed Quadrature Phase Shift Keying) και QAM (Quadrature Amplitude Modulation) για τη μεγιστοποίηση της φασματικής απόδοσης.
Βασικό συστατικό σε οπτικούς πομπούς για συστήματα πολυπλεξίας διαίρεσης πυκνού μήκους κύματος (DWDM).
Κβαντική Οπτική & Κβαντική Επικοινωνία
Είναι απαραίτητο για τη δημιουργία και χειρισμό κβαντικών καταστάσεων φωτός σε συστήματα διανομής κβαντικών κλειδιών (QKD).
Χρησιμοποιείται στην κβαντική επεξεργασία πληροφοριών για ακριβή οπτικό έλεγχο φάσης.
Υποστηρίζει τη δημιουργία φωτονίων και τα κβαντικά πειράματα ευαισθησίας φάσης.
Φωτονική μικροκυμάτων και επεξεργασία σήματος RF
Επιτρέπει τα συστήματα RF-over-fiber (RFoF), όπου τα σήματα υψηλής συχνότητας μεταφέρονται μέσω οπτικών ινών με ελάχιστη απώλεια.
Χρησιμοποιείται σε οπτικές κεραίες φάσης για σχηματισμό δέσμης σε δορυφορικές επικοινωνίες και συστήματα ραντάρ.
Διευκολύνει τη μετατροπή σήματος προς τα πάνω και προς τα κάτω σε μικροκυματικές φωτονικές συνδέσεις.
Οπτική ανίχνευση & Μετρολογία
Χρησιμοποιείται σε γυροσκόπια οπτικών ινών (FOG) για ακριβείς μετρήσεις περιστροφής.
Χρησιμοποιείται στην οπτική παρεμβομετρία υψηλής ανάλυσης για εφαρμογές μετρολογίας και φασματοσκοπίας.
Βελτιώνει την κατανεμημένη ανίχνευση οπτικών ινών για την παρακολούθηση της δομικής υγείας και την περιβαλλοντική ανίχνευση.
Τεχνικές προδιαγραφές
| Επικαιροποίηση | ||||
| Οπτική Προδιαγραφές | Ελάχιστο | Τυπικό | Μαξ | |
| Λειτουργία μήκος κύματος | 1260 nm | / | 1625 nm | |
| Εισαγωγή Απώλεια ((1310 nm) | / | 5.0 dB | 5.5dB | |
| Εισαγωγή Απώλεια 1550 nm) | / | 4.0 dB | 4.5 dB | |
| Οπτική Επιστροφή Απώλεια | 40 dB | / | / | |
| Οπτική Εισαγωγή Δύναμη (Εξαιρετικά) Τρόπος) | / | / | 100 mW | |
| Οπτική Εισαγωγή Δύναμη (Συνήθιστο λειτουργία) | / | / | 10mWb | |
| RF Ηλεκτρική Προδιαγραφές | Ελάχιστο | Τυπικό | Μαξ | |
| Ε/Ε Διάφραση ζώνης (-3 dB) | / | 35 GHz | / | |
| Λειτουργία Συχνότητα Πεδίο | Δ.Σ. να 40 GHz (ελάχιστο) | |||
| RF Vπ(@10 (GHz) | / | 7.0V | / | |
| RF Vπ(@30 (GHz) | / | 8.5V | 9.5V | |
| S11 ((DC) να 25 (GHz) | / | -12 dB | - 10 dB | |
| S11(25 να 40 (GHz) | / | - 8 dB | -6 dB | |
| RF Λιμάνι Εισαγωγή Δύναμη | / | / | 24 dBm | |
| Χαμηλής συχνότητας Μοντιλοποιητής Προδιαγραφές | Ελάχιστο | Τυπικό | Μαξ | |
| Λειτουργία Συχνότητα Πεδίο | Συνεχής ρεύμα έως 1 MHz ((Τυπικό) | |||
| Vπ(@1 kHz) | / | 10V | / | |
| Λειτουργία Θερμοκρασία | 0°C | / | 70C | |
| Αποθήκευση Θερμοκρασία | -40C | / | 85C | |
| Μηχανικές Προδιαγραφές | ||||
| Κρυστάλλιο Προσανατολισμός | Ζ-Κούτ | |||
| RF Συνδετήρας | Γυναίκα 1,85 mm ((V) | |||
| Φυτικές ίνες Τύπος | Εισαγωγή:PANDA Διατήρηση της πόλωσης Έξοδος:SMF-28 Μονότροπος |
|||
| Φυτικές ίνες Συνδετήρες | 20,0 mm στενό κλειδί FC/PC | |||
| Φυτικές ίνες Σημείωση: Διάρκεια | 1.5m ((Τύπος.) | |||
| Φυτικές ίνες Ζακέτα | 0900 μm Χαλαρός σωλήνας | |||
| Το tSMF-28 είναι καταχωρισμένο σήμα της Corning Incorporated. | ||||
Μηχανικά σχέδια
