Περιγραφή προϊόντων

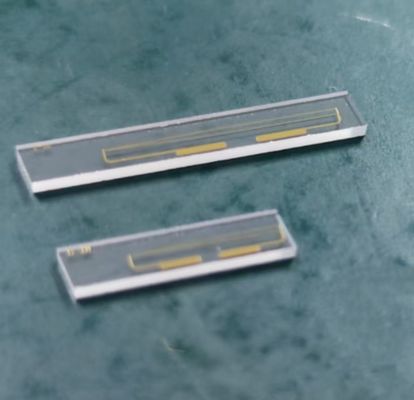

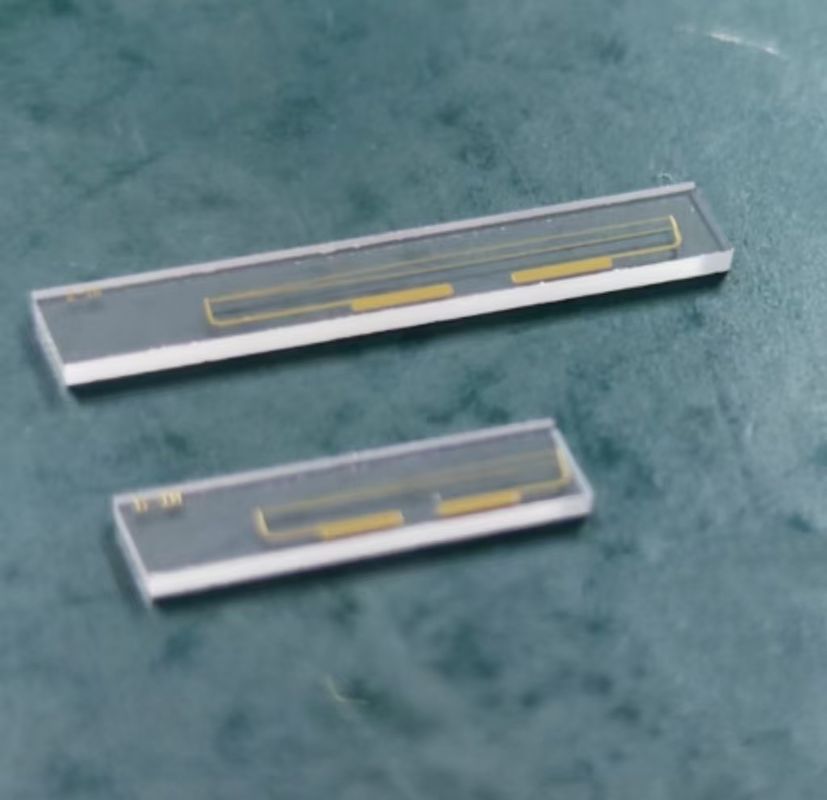

Τσιπ MioC, τσιπ διαμορφωτή έντασης, τσιπ διαμορφωτή φάσης
1.mioc chip
Περίληψη
ΕΝΑΤσιπ στρατιωτικού ολοκληρωμένου οπτικού κυκλώματος (MIOC)είναι ένα οπτικό στοιχείο υψηλής απόδοσης σχεδιασμένο για ακριβή έλεγχο των σημάτων φωτός σε συστήματα οπτικών ινών. Χρησιμοποιείται κυρίως στοΓυροσκόπια οπτικών ινών (ομίχλες), συστήματα οπτικής επικοινωνίας και εφαρμογές ανίχνευσης υψηλής ακρίβειας. Το τσιπ MioC είναι συνήθως κατασκευασμένο χρησιμοποιώνταςLithium niobate (Linbo₃)ή άλλα προηγμένα ηλεκτρο-οπτικά υλικά, προσφέροντας εξαιρετική σταθερότητα, χαμηλή απώλεια εισαγωγής και δυνατότητες διατήρησης υψηλής πόλωσης.
Δομή και αρχή εργασίας
Το τσιπ MioC ενσωματώνει πολλαπλά οπτικά εξαρτήματα, συμπεριλαμβανομένωνκυματοδηγοί, ζεύξεις και διαμορφωτές φάσης, σε ένα μόνο συμπαγές υπόστρωμα. Λειτουργεί με βάση τοηλεκτρο-οπτικό αποτέλεσμα, όπου μια εξωτερικά εφαρμοζόμενη τάση τροποποιεί τον δείκτη διάθλασης του υλικού, επιτρέποντας τον ακριβή έλεγχο της διάδοσης του φωτός. Σεγυροσκόπια οπτικών ινών, το τσιπ MioC χρησιμεύει ως το βασικό συστατικό που χωρίζει, ρυθμίζει και ανασυνθέτει τα σήματα φωτός για να ανιχνεύσουν την περιστροφική κίνηση με ακρίβεια.
Βασικά χαρακτηριστικά
Υψηλή σταθερότητα: Σχεδιασμένο για ακραίες περιβαλλοντικές συνθήκες, με αντίσταση στις διακυμάνσεις της θερμοκρασίας και τις μηχανικές δονήσεις.
Χαμηλή απώλεια εισαγωγής: Εξασφαλίζει την ελάχιστη απώλεια οπτικής ισχύος, τη βελτίωση της αποτελεσματικότητας του συστήματος.
Απόδοση διαίρεσης πόλωσης: Διατηρεί την ακεραιότητα του σήματος για εφαρμογές υψηλής ακρίβειας.
Συμπαγής ολοκλήρωση: Μειώνει την πολυπλοκότητα του συστήματος ενσωματώνοντας πολλαπλές οπτικές λειτουργίες σε ένα μόνο τσιπ.
Γρήγορος χρόνος απόκρισης: Ενεργοποιεί τη διαμόρφωση σε πραγματικό χρόνο με ηλεκτρο-οπτική απόκριση υψηλής ταχύτητας.
Αιτήσεις
1) Γυροσκόπια οπτικών ινών (ομίχλες)
Τα τσιπ MioC χρησιμοποιούνται ευρέως στοΟμίχληγιασυστήματα αδρανειακής πλοήγησης (INS)σεΑεροδιαστημική, στρατιωτική και αυτόνομη οχήματα. Εξασφαλίζουν ακριβείς μετρήσεις γωνιακής ταχύτητας, επιτρέποντας την ακριβή τοποθέτηση χωρίς εξάρτηση από το GPS.
2) Οπτική επικοινωνία
Υποστήριξη MioC Chipsεπεξεργασία οπτικού σήματος υψηλής ταχύτητας, συμπεριλαμβανομένης της διαμόρφωσης φάσης και του ελέγχου πλάτους, καθιστώντας τα απαραίτητασυνεκτικά συστήματα οπτικής επικοινωνίας.
3) Κβαντική οπτική και φωτονική ανίχνευση
Οι εξαιρετικά σταθερές και ακριβείς δυνατότητες διαμόρφωσης φάσης των τσιπ MioC τους καθιστούν πολύτιμεςκβαντικό γomputing, κατανομή κβαντικού κλειδιού (QKD) και αισθητήρες οπτικών ινώνχρησιμοποιείται στη βιομηχανική παρακολούθηση.
Πλεονεκτήματα έναντι άλλων οπτικών διαμορφωτών
Υψηλότερη σταθερότητα σε σύγκριση με διακριτά εξαρτήματα: Ο ολοκληρωμένος σχεδιασμός εξαλείφει τα ζητήματα ευθυγράμμισης και βελτιώνει τη μακροπρόθεσμη αξιοπιστία.
Ανώτερη περιβαλλοντική ανθεκτικότητα: Σχεδιασμένο για σκληρές συνθήκες λειτουργίας σε εφαρμογές άμυνας και αεροδιαστημικής.
Χαμηλότερη κατανάλωση ενέργειας: Βελτιστοποιημένη για ενεργειακά αποδοτική λειτουργία σε ενσωματωμένα και κινητά συστήματα.
Προσδιορισμός
Μικροσκοπικό τσιπ | |||||
Τύπος | Είδος | Αξία | |||
Y13 | S13 | ||||
Οπτικός | Λειτουργία μήκους κύματος | 1310 ± 20 nm | 1310 ± 20 nm | ||
Απώλεια εισαγωγής | ≤ 4,0 dB | ≤ 4,0 dB | |||
Αναλογία διάσπασης | 50 ± 3% | 50 ± 3% | |||
Απώλεια επιστροφής | ≤ -45 dB | ≤ -45 dB | |||
Πόλωση σε τσιπ Εξάλειψη |
≤ -50 dB | ≤ -50 dB | |||
Εισαγωγή οπτική ισχύς | ≤ 100mW | ≤ 100mW | |||
Ηλεκτρικός | Vπ | ≤ 3,5 V | ≤ 4,0 V | ||
Εύρος ζώνης | ≥ 100 MHz | ||||
Δομή ηλεκτροδίου | Push-pull, αθροισμένα ηλεκτρόδια | ||||
Μηχανικός | Κρύσταλλο | X-Cut Y-Prop LN | |||
Διαδικασία κυματοδηγού | Ανοπτημένη ανταλλαγή πρωτονίων | ||||
Απόσταση θύρας εξόδου | 400μm | ||||
Διάσταση Μήκος × πλάτος × πάχος |
20 × 3 × 1 mm3 | 12,5 × 3 × 1 mm3 |

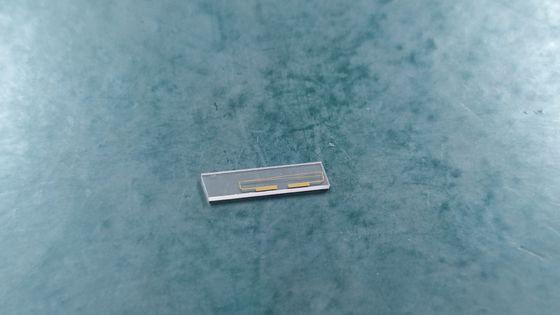

2.Τσιπ διαμορφωτή έντασης
Περίληψη
ΕναΤσιπ διαμορφωτή έντασηςείναι μια προηγμένη οπτική συσκευή που έχει σχεδιαστεί για να ρυθμίζει το εύρος (ένταση) ενός οπτικού σήματος σε απόκριση σε μια εξωτερική ηλεκτρική είσοδο. Αυτά τα τσιπ διαδραματίζουν καθοριστικό ρόλο στοΟπτική επικοινωνία με ίνες, LIDAR, φωτονική μικροκυμάτων και οπτική επεξεργασία σήματος. Με τον έλεγχο της έντασης του φωτός, επιτρέπουν τη μετάδοση δεδομένων υψηλής ταχύτητας, τη διαμόρφωση σήματος και τις προχωρημένες μορφές διαμόρφωσης που απαιτούνται για τις σύγχρονες φωτονικές εφαρμογές.
Συνήθως, οι διαμορφωτές έντασης βασίζονταιΤο λιθικό νιωβικό (linbo₃), η φωτονική πυριτίου (SIPH) ή το φωσφίδιο ινδίου (INP). Η πιο συνηθισμένη δομή που χρησιμοποιείται σε αυτά τα τσιπ είναι ηΣυμβολόμετρο Mach-Zehnder (MZI), που επιτρέπει την ακριβή διαμόρφωση της έντασης του φωτός.
Δομή και αρχή εργασίας
Το τσιπ διαμορφωτή έντασης λειτουργεί χρησιμοποιώνταςεπιδράσεις παρεμβολήςσε έναΚυματοδηγός συμβολομέτρου Mach-Zehnder (MZI). Το οπτικό σήμα χωρίζεται σε δύο διαδρομές και η σχετική φάση μεταξύ τους ρυθμίζεται χρησιμοποιώντας ένα εξωτερικά εφαρμοσμένο ηλεκτρικό πεδίο. Όταν οι δύο διαδρομές φωτός ανασυνδυαστούν, παρατηρείται εποικοδομητική ή καταστροφική παρεμβολή, με αποτέλεσμα τη διαμόρφωση της οπτικής έντασης.
Οι βασικές αρχές περιλαμβάνουν:
Ηλεκτρο-οπτικό αποτέλεσμα: Ο δείκτης διάθλασης των μεταβολών του υλικού σε απόκριση σε εφαρμοζόμενη τάση, μεταβάλλοντας τη φάση του φωτός.
Έλεγχος παρεμβολής: Με τον ακριβή έλεγχο της μετατόπισης φάσης, ο διαμορφωτής ρυθμίζει την ένταση του σήματος εξόδου.
Βασικά χαρακτηριστικά
Αναλογία υψηλής εξαφάνισης: Παρέχει έντονη αντίθεση μεταξύ των επιπέδων υψηλής και χαμηλής έντασης, ζωτικής σημασίας για τη σαφήνεια του σήματος.
Χαμηλή απώλεια εισαγωγής: Εξασφαλίζει ελάχιστη απώλεια ισχύος κατά τη διαμόρφωση.
Υψηλό εύρος ζώνης διαμόρφωσης: Υποστηρίζει σήματα υψηλής συχνότητας, επιτρέποντας τα ποσοστά δεδομένων έως και 100 Gbps και πέραν αυτού.
Χαμηλή τάση οδήγησης: Μειώνει την κατανάλωση ενέργειας για ενεργειακά αποδοτική λειτουργία.
Συμπαγής και ολοκληρωμένος σχεδιασμός: Επιτρέπει την ενσωμάτωση σεΦωτονικά ολοκληρωμένα κυκλώματα (φωτογραφίες)για προηγμένα οπτικά συστήματα.
Αιτήσεις
1) Οπτική επικοινωνία
ΧρησιμοποιούμενοςΔίκτυα οπτικών ινών μακρινών αποστάσεων και μετρόΓια να κωδικοποιήσετε τα ψηφιακά δεδομένα σε σήματα φωτός.
ΣτήριξηΠροηγμένες μορφές διαμόρφωσηςΌπως το NRZ, το PAM4 και το QAM για τη μετάδοση δεδομένων υψηλής ταχύτητας.
2) LIDAR (ανίχνευση φωτός και κυματισμός)
Χρησιμοποιούμενος γιαδιαμόρφωση παλμών και διαμόρφωσης πλάτουςΣτα συστήματα LIDAR, βελτιώνοντας την ακρίβεια της ανάλυσης εμβέλειας και της ακρίβειας ανίχνευσης.
Βασικόςαυτόνομα οχήματα, περιβαλλοντική παρακολούθηση και 3D χαρτογράφηση.
3) Φωτονική μικροκυμάτων
ΕπιτρέπειΑναλογικοί σύνδεσμοι υψηλής ταχύτηταςγια ραντάρ, δορυφορικές επικοινωνίες και ηλεκτρονικά συστήματα πολέμου.
ΧρησιμοποιούμενοςRf-oin-fiberμετάδοση για ασύρματες και άμυνα εφαρμογές.
4) Επεξεργασία οπτικού σήματος
ΧρησιμοποιούμενοςΟπτικός υπολογισμός, πύλη σήματος Ultrafast και οπτική εναλλαγή.
ΔιευκολύνειΟπτική διαμόρφωση παλμών, φιλτράρισμα και παραγωγή κυματομορφώνσε ερευνητικές και βιομηχανικές εφαρμογές.
Πλεονεκτήματα έναντι άλλων οπτικών διαμορφωτών
Υψηλότερη ταχύτητα: Σε σύγκριση με τους διαμορφωτές ηλεκτρο-απορρόφησης, οι διαμορφωτές έντασης προσφέρουν ανώτερη ταχύτητα και εύρος ζώνης.
Καλύτερη ποιότητα σήματος: Ο υψηλότερος λόγος εξαφάνισης εξασφαλίζει βελτιωμένη απόδοση σήματος προς θόρυβο.
Πιο ανθεκτικές στις μεταβολές της θερμοκρασίας: Υλικά όπωςLinbo₃Παρέχετε σταθερή λειτουργία σε ένα ευρύ φάσμα θερμοκρασιών.
Προσδιορισμός
Τσιπ διαμορφωτή έντασης | ||||||
Τύπος | Είδος | Τυπική αξία | Μονάδα | |||
Οπτικός | Κρύσταλλο | X-Cut Y-Prop LN | - | |||
Διαδικασία κυματοδηγού | Ανοπτημένη ανταλλαγή πρωτονίων | - | ||||
Λειτουργία μήκους κύματος | 1550 nm ± 20 | nm | ||||
Απώλεια εισαγωγής | 4.5 | ϋΒ | ||||
Εξαφάνιση πόλωσης | ≥ 20 | ϋΒ | ||||
Αναλογία εξαφάνισης DC | ≥ 20 | ϋΒ | ||||
Απώλεια επιστροφής | ≤ -45 | ϋΒ | ||||
Ηλεκτρικός | Rf vπ | ≤ 3,5 | V | |||
Προκατάληψη Vπ | ≤ 6.0 | V | ||||
Εύρος ζώνης | DC ~ 300m | Hz | ||||
Δομή ηλεκτροδίου | Push-pull, αθροισμένα ηλεκτρόδια | |||||
Αντίσμεση θύρας RF | ~ 1m | Ω Ω | ||||
Εμπλοκή θύρας μεροληψίας | ~ 1m | Ω Ω | ||||
Μηχανικός | Διάσταση | Μήκος × πλάτος × πάχος = 52 × 3 × 1 mm3 |

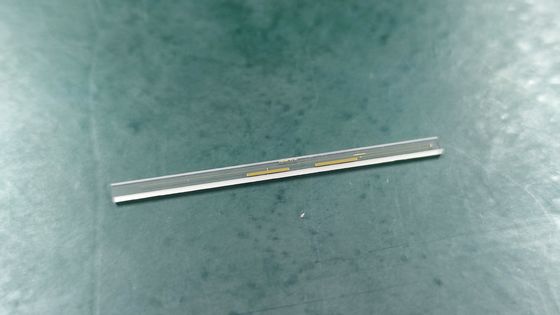

3.Τσιπ διαμορφωτή φάσης
Περίληψη
ΕΝΑΤσιπ διαμορφωτή φάσηςείναι μια βασική οπτική συσκευή που χρησιμοποιείται για τη διαμόρφωση της φάσης ενός οπτικού σήματος χωρίς να μεταβάλλει την έντασή της. Αυτή η διαμόρφωση είναι ζωτικής σημασίας για εφαρμογές στοσυνεκτική οπτική επικοινωνία, κβαντική οπτική, ανίχνευση οπτικών ινών και φωτονική μικροκυμάτων. Σε αντίθεση με τους διαμορφωτές έντασης, οι οποίοι ελέγχουν το πλάτος του φωτός, οι διαμορφωτές φάσης προκαλούν μια ελεγχόμενη μετατόπιση φάσης αξιοποιώντας τοηλεκτρο-οπτικό αποτέλεσμασε υλικά όπωςΤο λιθικό νιωβικό (Linbo₃), η φωτονική του πυριτίου (SIPH) και το φωσφίδιο ινδίου (INP).
Με την ακριβή ρύθμιση της φάσης ενός οπτικού κύματος, οι διαμορφωτές φάσης επιτρέπουνΕπεξεργασία συνεκτικού σήματος, κωδικοποίηση δεδομένων υψηλής ταχύτητας και τεχνικές μέτρησης ακριβείαςσε συστήματα με βάση τη φωτονική.
Δομή και αρχή εργασίας
ΕΝΑΤσιπ διαμορφωτή φάσηςβασίζεται συνήθως σε έναενσωματωμένη δομή κυματοδηγούπου χρησιμοποιεί τοηλεκτρο-οπτικό αποτέλεσμαΓια να τροποποιήσετε τον δείκτη διάθλασης του υλικού. Αυτό οδηγεί σε μια αλλαγή στο μήκος της οπτικής διαδρομής, με αποτέλεσμα τη μετατόπιση φάσης στο σήμα φωτός διάδοσης.
Οι βασικές αρχές λειτουργίας περιλαμβάνουν:
Ηλεκτρο-οπτικό αποτέλεσμα: Η εφαρμογή μιας εξωτερικής τάσης μεταβάλλει τον δείκτη διάθλασης του κυματοδηγού, μετατοπίζοντας τη φάση του μεταδιδόμενου φωτός.
Συμβονόμετρο Mach-Zehnder (MZI) ή σχεδιασμός μετατόπισης φάσης: Ο διαμορφωτής φάσης μπορεί να εφαρμοστεί ως απλόςΔιαμορφωτής κυματοδηγού μονής διέλευσηςή ως μέρος ενόςΔομή MZIγια πιο σύνθετα σχήματα διαμόρφωσης.
Συνεχής και διακριτός έλεγχος φάσης: Ανάλογα με την εφαρμογή, η μετατόπιση φάσης μπορεί να είναιγραμμικό, μη γραμμικό ή σταδιακό, επιτρέποντας την προηγμένη επεξεργασία σήματος.
Βασικά χαρακτηριστικά
Διαμόρφωση φάσης υψηλής ταχύτητας: Υποστηρίζει διαμόρφωση επιπέδου GHz για επικοινωνία και ανίχνευση υψηλής ταχύτητας.
Χαμηλή απώλεια εισαγωγής: Εξασφαλίζει την ελάχιστη εξασθένηση του σήματος κατά τη διαμόρφωση φάσης.
Ευρύ οπτικό εύρος ζώνης: Λειτουργεί σε ένα ευρύ φάσμα μήκους κύματος, συνήθως απόC-Band to L-Band(Εύρος 1550 nm) σε εφαρμογές τηλεπικοινωνιών.
Υψηλή σταθερότητα και χαμηλό θόρυβο: Απαραίτητο για εφαρμογές ακριβείας όπωςοπτικά γυροσκόπια και κβαντική επικοινωνία με ίνες.
Συμπαγής και ολοκληρωμένος σχεδιασμός: Επιτρέπει την ενσωμάτωση σεΦωτονικά ολοκληρωμένα κυκλώματα (φωτογραφίες)για οπτικά συστήματα υψηλής πυκνότητας.
Αιτήσεις
1) Συνεχής οπτική επικοινωνία
ΧρησιμοποιούμενοςΠροηγμένες μορφές διαμόρφωσηςόπωςQPSK (Keying Shift Phase Shift), DPSK (Keying Shift Phase) και 16QAMγια να κωδικοποιήσετε αποτελεσματικά τα δεδομένα.
Ενισχύειακεραιότητα οπτικού σήματοςγιαΔίκτυα διασύνδεσης μεγάλων αποστάσεων και κέντρου δεδομένων.
2) κβαντική οπτική και κβαντική επικοινωνία
Επιτρέπει τον ακριβή έλεγχο φάσης γιαΚατανομή κβαντικού κλειδιού (QKD), κβαντική εμπλοκή και κβαντική πληροφορική.
Βασικόςπροετοιμασία και χειραγώγηση κβαντικής κατάστασηςσε φωτονικά κβαντικά κυκλώματα.
3) αισθητήρες οπτικών ινών
ΧρησιμοποιούμενοςΣυμβολομετρικά οπτικά αισθητήρες ινών, όπωςΓυροσκόπια οπτικών ινών (ομίχλες) και κατανεμημένοι ακουστικοί αισθητήρες (DAS), για μέτρηση υψηλής ακρίβειας των περιβαλλοντικών αλλαγών.
Βελτιώνει την ευαισθησία στοΗ θερμοκρασία, το στέλεχος και η ανίχνευση κραδασμώνΕφαρμογές.
4) Φωτονική μικροκυμάτων και επεξεργασία σήματος RF
ΧρησιμοποιούμενοςΕπεξεργασία φωτονικού σήματος RFγια τη δημιουργία και χειρισμό σήματα μικροκυμάτων σε ραντάρ, δορυφορική επικοινωνία και ηλεκτρονικά συστήματα πολέμου.
Επιτρέπειτιμόνι δοκού ελεγχόμενης φάσηςσε φωτονικές κεραίες σταδιακής συστοιχίας.
Πλεονεκτήματα έναντι άλλων διαμορφωτών
Διατηρεί την ένταση του σήματος: Σε αντίθεση με τους διαμορφωτές έντασης, οι διαμορφωτές φάσης δεν μειώνουν την ισχύ του μεταδιδόμενου σήματος.
Υψηλότερη φασματική απόδοση: ΕνεργοποιείΠροηγμένες συνεκτικές μορφές διαμόρφωσηςγια αποτελεσματική μετάδοση δεδομένων.
Πιο ισχυρή στις περιβαλλοντικές παραλλαγές: Προσφέρει υψηλότερη σταθερότητα και ακρίβεια από τους καθαρά ηλεκτρονικούς μετατοπιστές φάσης.
Προσδιορισμός
Τύπος | Είδος | Τυπική αξία | Μονάδα | |||
Οπτικός | Κρύσταλλο | X-Cut Y-Prop LN | - | |||
Διαδικασία κυματοδηγού | Ανοπτημένη ανταλλαγή πρωτονίων | - | ||||
Λειτουργία μήκους κύματος | 1550 nm ± 20 | nm | ||||
Απώλεια εισαγωγής | 4.0 | ϋΒ | ||||
Εξαφάνιση πόλωσης | ≥ 20 | ϋΒ | ||||
Απώλεια επιστροφής | ≤ -45 | ϋΒ | ||||
Ηλεκτρικός | Vπ | ≤ 3,5 | V | |||
Εύρος ζώνης | DC ~ 300m | Hz | ||||
Δομή ηλεκτροδίου | Ερυθροκοσία | |||||
Αντίσμεση θύρας RF | ~ 1m | Ω Ω | ||||
Μηχανικός | Διάσταση | Μήκος × πλάτος × πάχος = 40 × 3 × 1 mm3 |
