Μηχανή γεώτρησης με λέιζερ υψηλής ακρίβειας για την επεξεργασία ρουλεμάντων ζαφείρι
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Χρόνος παράδοσης: | 6-8 μηνών |
| Όροι πληρωμής: | Τ/Τ |
|
Λεπτομερής ενημέρωση |
|||
| Επαναληψιμότητα: | ≤ ± 2μm | μήκος κύματος λέιζερ: | 1064nm |
|---|---|---|---|
| Μέγιστη διάμετρος τρύπας: | 5mm | Ελάχιστη διάμετρος τρύπας: | 0.1 mm |
| Βελτιστοποίηση του ζαφείριου: | Τρόπος υπερυχυρού παλμού | Ακατέργαστη επιφάνεια: | Ra ≤ 0,8μm |
| Επισημαίνω: | Μηχανή τρύπανσης με λέιζερ σαφείρου,Μηχανή γεώτρησης λέιζερ υψηλής ακρίβειας |
||
Περιγραφή προϊόντων
Επισκόπηση του προϊόντος

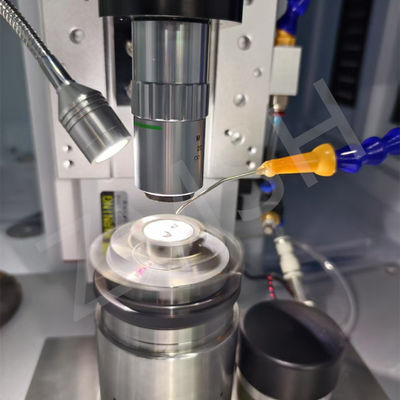

Ο εξοπλισμός αυτός έχει σχεδιαστεί ειδικά για την επεξεργασία μικροτρυπών από υπερσκληρά υλικά, ενσωματώνοντας μηχανικά συστήματα υψηλής ακρίβειας, έξυπνο λογισμικό ελέγχου και προηγμένη τεχνολογία λέιζερ.Αντιμετωπίζει τα όρια των παραδοσιακών διαδικασιών όσον αφορά την προσαρμοστικότητα των υλικώνΟ εξοπλισμός είναι κατάλληλος για γεωτρήσεις ακριβείας, κοπή και μικροεπεξεργασία υλικών υψηλής ποιότητας, όπως διαμάντια, ζαφείρι, κεραμικά και αεροδιαστημικά κράματα.Βοηθά τις επιχειρήσεις στην επίτευξη των στόχων παραγωγής διαφάνειας μικροεπίπεδου, καμία θερμική βλάβη, και υψηλή απόδοση.
Τεχνικές προδιαγραφές
|
Κατηγορία |
Προδιαγραφές |
| Μηχανική δομή |
• Τριάξονες κυλινδρικές βίδες ακριβείας + γραμμικές ράγες καθοδήγησης • Επαναληψιμότητα: ≤ ± 2μm • Πεδίο πορείας: X/Y/Z: 50mm × 50mm × 50mm |
| Σύστημα λέιζερ |
• Τύπος λέιζερ: λέιζερ ινών (προαιρετικά CO2/UV) • Μέγιστη ισχύς: 50W (αδιάλειπτη/πυκνωτική) • μήκος κύματος: 1064nm (πρότυπο) |
| Λογισμικό ελέγχου |
• Δίδυμος προγραμματισμός G-code/CAD με βελτιστοποίηση αυτοματικής διαδρομής • 3D απεικόνιση σε πραγματικό χρόνο και παρακολούθηση διαδικασιών |
| Περιβάλλον / Ενέργεια |
• Θερμοκρασία: 18°C έως 28°C, υγρασία: 30°C έως 60% (προαιρετική) • Δύναμη: Τριφασική 220V±10%, ≥15A |
- Δεν ξέρω.
- Δεν ξέρω.
- Δεν ξέρω.
Απόδοση επεξεργασίας και διασφάλιση ποιότητας
Υλικά συμβατά- Δεν ξέρω.
- - Δεν ξέρω.Υλικά Υπερ-Σκληρότητας: διαμάντι, νιτρικό βόριο κυβικό (CBN), καρβίδιο βολφραμίου
- - Δεν ξέρω.Μεταλλικά με υψηλή τήξη: Ρήνιο, βολφράμιο, κράματα τιτανίου
- - Δεν ξέρω.Κηραμικά/ημιαγωγοί: Ζιρκόνιο, καρβίδιο πυριτίου, αρσενικό γάλλιο
- - Δεν ξέρω.Ζαφείρι (Κλειδί Πλεονεκτήματος): Υποστηρίζει τη μικροτρύπαση φύλλων ζαφείριου (Al2O3) (0,1~5 mm πάχους), ξεπερνώντας τα προβλήματα εύθραυσης στην παραδοσιακή μηχανική επεξεργασία.
- - Δεν ξέρω.Γενικά μέταλλα: Ατσάλι ατσάλι, χάλυβα άνθρακα, κράματα αλουμινίου
- Δεν ξέρω.Ικανότητες επεξεργασίας- Δεν ξέρω.
- - Δεν ξέρω.Πεδίο των τρυπώνΦ0,1 ∆5 mm (προσαρμόζεται για μικρότερες διαμέτρους)
- Δεν ξέρω.Βαθμός: 0,01·10 mm (υποστηρίζονται πολυεπίπεδες σκαλοπάτια)
- Δεν ξέρω.Στενός: 0° ∆30° ρυθμιζόμενο
- Δεν ξέρω.Πλεονεκτήματα ποιότητας- Δεν ξέρω.
- - Δεν ξέρω.Γεωμετρική ακρίβεια: Ανοχή διαμέτρου τρύπας ±5%, σφάλμα κώδους < 0,1°, κυλινδρικότητα > 99,9%
- - Δεν ξέρω.Τελεία επιφάνειας: Ra≤0,8μm (αποχρωματισμός καθρέφτη), χωρίς σπασμούς ή υπολείμματα τήξης, κρίσιμα για εύθραυστα υλικά όπως το ζαφείρι.
- - Δεν ξέρω.ΣταθερότηταΔιάταξη: Η απόκλιση θερμοκρασίας < ± 1 μm μετά από 8 ώρες συνεχούς λειτουργίας, ποσοστό απόδοσης > 99,5% (δοκιμάζεται σε τυπικά υλικά).
- Δεν ξέρω.Τεχνολογίες Έκδοσης- Δεν ξέρω.
- - Δεν ξέρω.Τρόπος υπερυχυρού παλμού(προαιρετικό): πλάτος παλμού ≤10ps, ζώνη θερμότητας <1μm· ιδανικό για ζαφείρι και άλλα θερμικά ευαίσθητα υλικά.
- - Δεν ξέρω.Δυναμική ρύθμιση παραμέτρωνΟπτικοποιεί αυτόματα τη συχνότητα / ισχύ του λέιζερ με βάση τη σκληρότητα του υλικού, βελτιώνοντας την απόδοση της γεώτρησης ζαφείρι κατά 30%.
Τυπικές εφαρμογές
Κατασκευή μούχλας και ρουλεμάντων ακριβείας- Δεν ξέρω.
- - Δεν ξέρω.Το διαμαντένιο σχέδιο πεθαίνει: Τρύπες τρυπών <φ0,05 mm για παράταση της ζωής του εργαλείου κατά 30%.

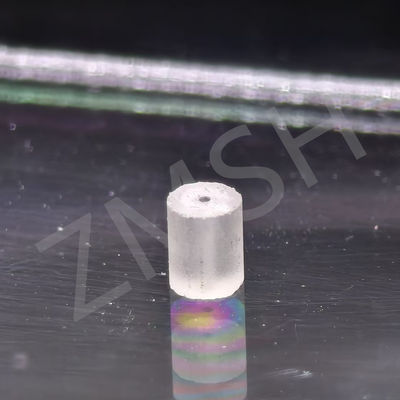

- - Δεν ξέρω.Κουβάκια από ζαφείρι:
• Μικροτρυπεία για ρυμουλκούμενα σπινδέλων με ακρίβεια περιστροφής ± 1μm και βελτιωμένη αντοχή στην φθορά.
• Αποστειρωμένη μικροτρύπανση για ελαστικά ιατρικών εμφυτευμάτων που πληρούν τα πρότυπα βιοσυμβατότητας.
- Δεν ξέρω.Ημιαγωγός & Ηλεκτρονικά- Δεν ξέρω.
- - Δεν ξέρω.Συσκευή τσιπ: Μικροδιαδρομική γεώτρηση BGA με διαμέτρου σταθερότητας ±2μm.
- - Δεν ξέρω.Έντακτες ανιχνευτές: Σχηματισμός μικροτρυπών σε ιατρικούς καθετήρες με επιφάνεια Ra≤0,1μm.
- Δεν ξέρω.Νέα Ενέργεια & Αεροδιαστημική- Δεν ξέρω.
- - Δεν ξέρω.Διαχωριστές μπαταριών ιόντων λιθίου: Μικρο-πορώδεις σειρές για την αύξηση της ενεργειακής πυκνότητας.
- - Δεν ξέρω.Σκόνες από κράμα τιτανίου: Ψύξη τρυπών χωρίς ρωγμές άγχους που σχετίζονται με τις παραδοσιακές μεθόδους.

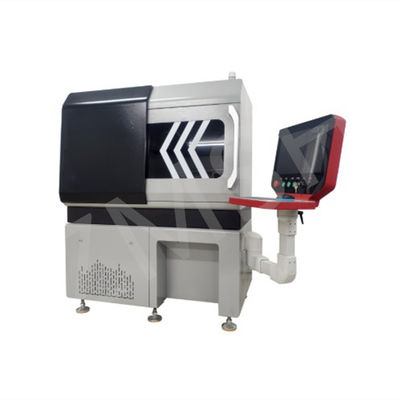

ZMSHΜηχανή γεώτρησης με λέιζερ υψηλής ακρίβειας
Κοινά ζητήματα και λύσεις
| Ερώτηση. | Λύση. |
| Καμία έξοδος λέιζερ κατά την εκκίνηση |
1 Επιβεβαίωση της σταθερότητας της τροφοδοσίας· 2 Ελέγξτε την κυκλοφορία του ψυκτικού υγρού. 3 Επαναφορά των παραμέτρων του συστήματος. |
| Τρίψιμο κατά τη γεωτρική για ζαφείρι |
1 Χρησιμοποιεί τη λειτουργία υπερυχυρού παλμού (απαιτεί προαιρετική αναβάθμιση). 2 Ρυθμίστε την ταχύτητα τροφοδοσίας σε 0,1·0,5 mm/s. 3 Χρησιμοποιήστε ελαστικά στερεώσεως κενού. |
| Υπόκλιση λογισμικού |
1 Αναβάθμιση στο πιο πρόσφατο λογισμικό ελέγχου· 2 Παρακολούθηση της χρήσης μνήμης του υπολογιστή. 3 Επαφή με μηχανικούς για εξ αποστάσεως βελτιστοποίηση. |
