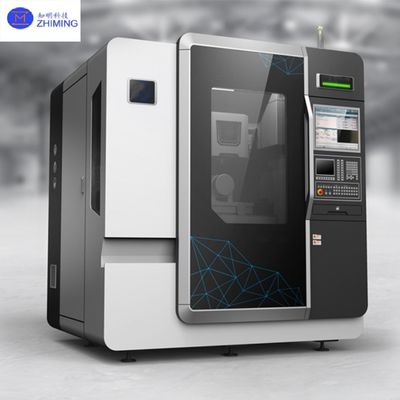

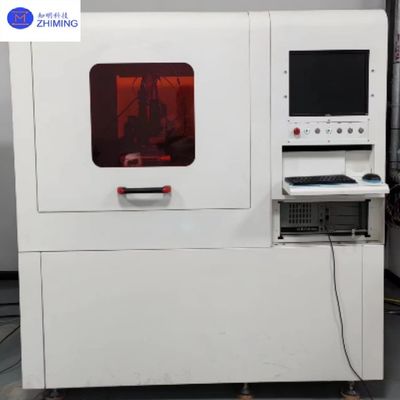

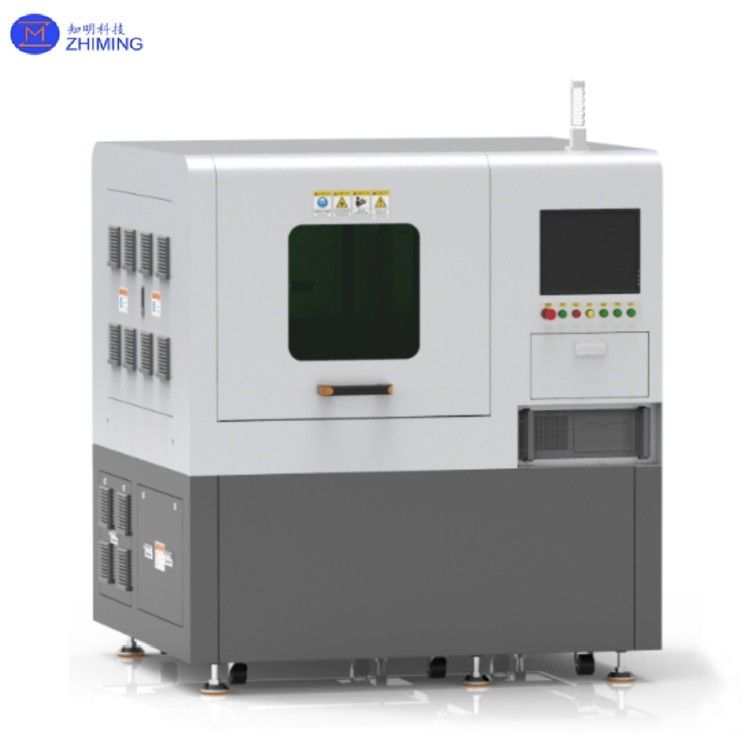

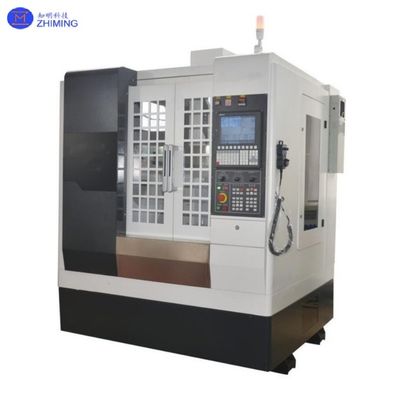

Τεχνολογία μικρορευστειακού εξοπλισμού λέιζερ που χρησιμοποιείται για την επεξεργασία των σκληρών και εύθραυστων υλικών του καρβιδίου του πυριτίου Cermet
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Όροι πληρωμής: | Τ/Τ |
|
Λεπτομερής ενημέρωση |
|||
| Όγκος του πάγκου:: | 300*300*150 | Ακριβότητα θέσης μm:: | +/-5 |
|---|---|---|---|
| Επαναλαμβανόμενη ακρίβεια θέσης μm:: | +/-2 | Τύπος αριθμητικού ελέγχου:: | DPSS Nd:YAG |
| Επισημαίνω: | Εργαλεία εύθραυστου μικρορευστειακού λέιζερ,Εργαλεία σκληρού μικρορευστειακού λέιζερ,Συσκευές λέιζερ μικρορευστότητας καρβιδίου πυριτίου Cermet |
||
Περιγραφή προϊόντων
Εισαγωγή του προϊόντος
Η συσκευή λέιζερ μικροτριβής είναι ένα επαναστατικό σύστημα επεξεργασίας ακριβείας που επιτυγχάνει θερμική βλάβη χωρίς,Επεξεργασία υλικών υψηλής ακρίβειας με σύνδεση ακτίνων λέιζερ υψηλής ενέργειας με ρεύματα υγρών σε μικροκλίμακαΗ τεχνολογία είναι ιδιαίτερα κατάλληλη για την κατασκευή ημιαγωγών, επιτρέποντας κρίσιμες διεργασίες όπως η κοπή πλακίδων SiC/GaN, η τρυπεία TSV και η προηγμένη συσκευασία με ακρίβεια κάτω των μικρών (0,5 μm).5-5μm), ενώ εξαλείφονται οι περιοχές με άκρες και θερμικές περιοχές (HAZ<1μm) που προκαλούνται από την παραδοσιακή επεξεργασία.Ο μοναδικός μηχανισμός καθοδήγησης υγρού του όχι μόνο εξασφαλίζει την καθαρότητα της μηχανικής (σύμφωνα με τα πρότυπα της κατηγορίας 100), αλλά επίσης βελτιώνει τις αποδόσεις κατά περισσότερο από 15%, και είναι τώρα ο βασικός εξοπλισμός για την παραγωγή ημιαγωγών τρίτης γενιάς και 3D τσιπ.
Χαρακτηριστικά και πλεονεκτήματα
· Υψηλή ακρίβεια και αποδοτικότητα: Η τεχνολογία λέιζερ μικροτριβής επιτυγχάνει ακριβή κοπή και επεξεργασία συνδέοντας τη δέσμη λέιζερ σε ένα ρεύμα νερού υψηλής ταχύτητας μετά την εστίαση,αποφυγή των προβλημάτων θερμικής βλάβης και παραμόρφωσης υλικού στην παραδοσιακή επεξεργασία με λέιζερ, διατηρώντας την ψύξη της περιοχής επεξεργασίας για να εξασφαλιστεί υψηλή ακρίβεια και επιφάνεια.
· Χωρίς ζημιές υλικών και περιοχές που επηρεάζονται από τη θερμότητα: Η τεχνολογία αυτή χρησιμοποιεί δυνατότητες ψύξης με ρεύμα νερού για να δημιουργήσει ουσιαστικά χωρίς περιοχές που επηρεάζονται από τη θερμότητα ή αλλαγές μικροδομής,κατά την απομάκρυνση των αποβλήτων αποσβεσμού και τη διατήρηση των επιφανειών καθαρές.
· Κατάλληλο για διάφορα υλικά: μέταλλο, κεραμική, σύνθετα υλικά, διαμάντια, καρβίδιο του πυριτίου και άλλα σκληρά και εύθραυστα υλικά,ειδικά στο πάχος κοπής έως και χιλιοστά εξαιρετικής απόδοσης.
· Ευελιξία και ασφάλεια:Το μηχάνημα υποστηρίζει πολλαπλούς τρόπους λειτουργίας (όπως 3-άξονες ή 5-άξονες) και είναι εξοπλισμένο με σύστημα οπτικής αναγνώρισης και λειτουργία αυτόματης εστίασης για τη βελτίωση της απόδοσης και της ασφάλειας της επεξεργασίας
·Προστασία του περιβάλλοντος και εξοικονόμηση ενέργειας: Σε σύγκριση με τις παραδοσιακές μεθόδους επεξεργασίας με λέιζερ, η τεχνολογία λέιζερ μικροβομβίδας μειώνει τις απώλειες υλικών και την κατανάλωση ενέργειας,σύμφωνα με την έννοια της πράσινης παραγωγής.
Προδιαγραφές
| Όγκος πάγκου | 300*300*150 | 400*400*200 |
| Γραμμικός άξονας XY | Γραμμικός κινητήρας. | Γραμμικός κινητήρας. |
| Γραμμικός άξονας Z | 150 | 200 |
| Ακριβότητα θέσης μm | +/-5 | +/-5 |
| Επαναλαμβανόμενη ακρίβεια θέσης μm | +/-2 | +/-2 |
| Επιτάχυνση G | 1 | 0.29 |
| Αριθμητικός έλεγχος | 3 άξονες /3+1 άξονες /3+2 άξονες | 3 άξονες /3+1 άξονες /3+2 άξονες |
| Τύπος αριθμητικού χειρισμού | DPSS Nd:YAG | DPSS Nd:YAG |
| μήκος κύματος nm | 532/1064 | 532/1064 |
| Ονομαστική ισχύς W | 50/100/200 | 50/100/200 |
| Πυροβολισμός | 40-100 | 40-100 |
| Τρίκη πίεσης του ακροφύλλου | 50 έως 100 | 50-600 |
| Μέγεθος (μηχανή εργαλείου) (εύρος * μήκος * ύψος) mm | 1445*1944*2260 | 1700*1500*2120 |
| Μέγεθος (καμπίνα ελέγχου) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| Βάρος (εξοπλισμός) | 2.5 | 3 |
| Βάρος (καμπίνα ελέγχου) kg | 800 | 800 |
| Ικανότητα επεξεργασίας |
Ακατέργαστη επιφάνεια Ra≤1,6um Ταχύτητα ανοίγματος ≥ 1,25 mm/s Διάμετρος κοπής ≥ 6 mm/s Ταχύτητα γραμμικής κοπής ≥ 50 mm/s |
Ακατέργαστη επιφάνεια Ra≤1,2um Ταχύτητα ανοίγματος ≥ 1,25 mm/s Διάμετρος κοπής ≥ 6 mm/s Ταχύτητα γραμμικής κοπής ≥ 50 mm/s |
|
Για τους κρυστάλλους νιτρικού γαλλίου, τα υλικά ημιαγωγών υπερείπλευρης ζώνης (διαμάντι/οξείδιο του γαλλίου), τα ειδικά υλικά αεροδιαστημικής βιομηχανίας, το υποστρώμα κεραμικής άνθρακα LTCC, η φωτοβολταϊκή ενέργεια,Επεξεργασία κρυστάλλων σπινθήρων και άλλων υλικών. Σημείωση: Η ικανότητα επεξεργασίας ποικίλλει ανάλογα με τα χαρακτηριστικά του υλικού |
||
Αρχή λειτουργίας
Εφαρμογές
1Αεροδιαστημική και ημιαγωγός: χρησιμοποιείται για την κοπή ίνγκο καρβιδίου του πυριτίου, κοπή μονοκρυστάλλων νιτρικού γαλλίου κλπ., για την επίλυση των προβλημάτων επεξεργασίας ειδικών υλικών αεροδιαστημικής.
2Ιατρικές συσκευές: Χρησιμοποιούνται για την επεξεργασία με ακρίβεια εξαρτημάτων ιατρικών συσκευών υψηλής ποιότητας, όπως εμφυτεύματα, καθετήρες, νυστέρια κ.λπ., με υψηλή βιοσυμβατότητα και χαμηλές απαιτήσεις μετατροπής.
3Ηλεκτρονικά καταναλωτικά προϊόντα και εξοπλισμός AR: επίτευξη υψηλής ακρίβειας κοπής και λεπτότητας στην επεξεργασία φακών AR και προώθηση της ευρείας κλίμακας εφαρμογής νέων υλικών όπως φακούς καρβιδίου του πυριτίου.
4Βιομηχανική κατασκευή: ευρέως χρησιμοποιείται στη μεταλλική, κεραμική, σύνθετα υλικά επεξεργασία σύνθετων εξαρτημάτων, όπως εξαρτήματα ρολογιών, ηλεκτρονικά εξαρτήματα, κλπ.
Ερωτήσεις και απαντήσεις
1Ε: Τι είναι η τεχνολογία λέιζερ μικροτριβής;
Α: Η τεχνολογία λέιζερ μικροτριβής συνδυάζει την ακρίβεια λέιζερ με ψύξη υγρού για να επιτρέψει την εξαιρετικά καθαρή, υψηλής ακρίβειας επεξεργασία υλικών.
2Ε: Ποια είναι τα οφέλη του μικροπυροβολικού λέιζερ στην παραγωγή ημιαγωγών;
Α: Εξάλειψη θερμικής βλάβης και θραύσης κατά την κοπή / γεώτρηση εύθραυστων υλικών όπως πλάκες SiC και GaN.
