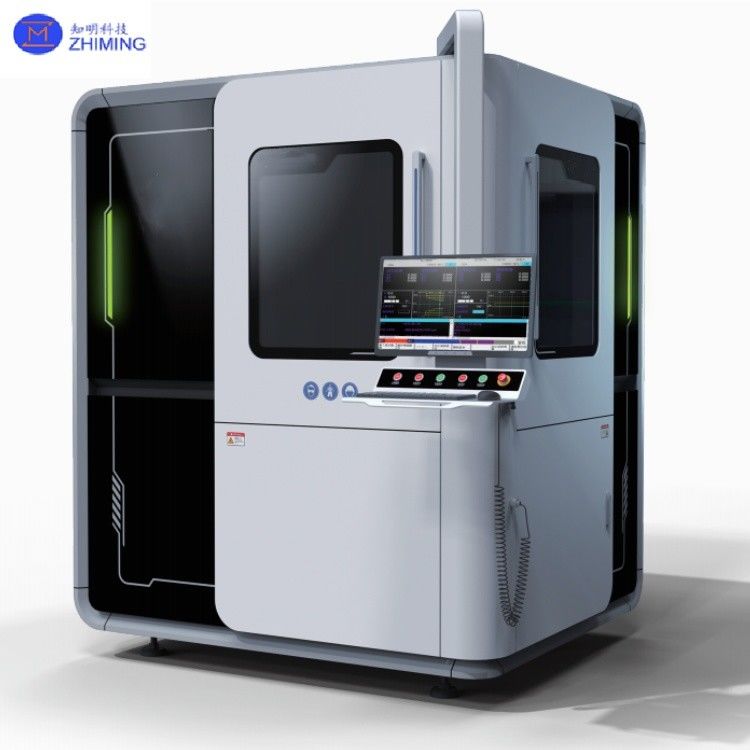

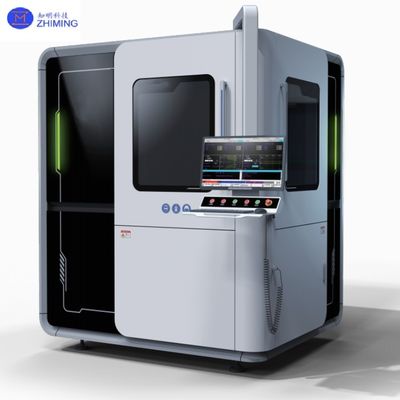

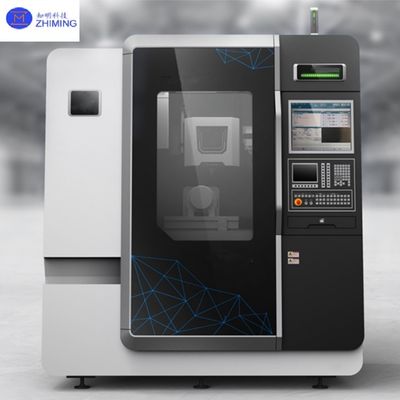

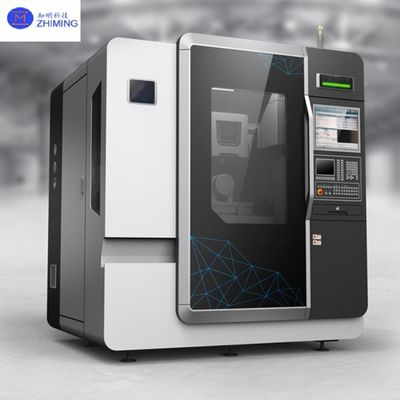

Εξοπλισμός λέιζερ μικροβομβίδας Λάιζερ υψηλής ενέργειας και τεχνολογία υγρής ροής μικρών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Όροι πληρωμής: | Τ/Τ |
|
Λεπτομερής ενημέρωση |
|||
| Όγκος του πάγκου:: | 300*300*150 | Ακριβότητα θέσης μm:: | +/-5 |
|---|---|---|---|
| Επαναλαμβανόμενη ακρίβεια θέσης μm:: | +/-2 | Τύπος αριθμητικού ελέγχου:: | DPSS Nd:YAG |
| Επισημαίνω: | Εξοπλισμός λέιζερ μικροτριβής,εξοπλισμός λέιζερ Microjet,Εξοπλισμός λέιζερ Microjet υψηλής ενέργειας |
||
Περιγραφή προϊόντων
Εισαγωγή του προϊόντος
Ο εξοπλισμός λέιζερ μικροτριβής είναι ένα καινοτόμο σύστημα επεξεργασίας υψηλής ακρίβειας,που συνδυάζει με επιδεξιότητα την τεχνολογία λέιζερ με υγρό τζετ για να επιτύχει ακριβή επεξεργασία οδηγώντας την ακτίνα λέιζερ μέσα από το υγρό μέσοΗ μοναδική αυτή σχεδίαση του επιτρέπει να ελέγχει αποτελεσματικά τη θερμότητα και να αποφεύγει τη ζημιά του υλικού κατά τη διάρκεια της επεξεργασίας, διατηρώντας παράλληλα εξαιρετικά υψηλή ακρίβεια επεξεργασίας.προηγμένη πλατφόρμα κίνησης πολλών αξόνων και λειτουργία παρακολούθησης σε πραγματικό χρόνοΤο σύστημα μπορεί να προσαρμοστεί σε μια ποικιλία αναγκών επεξεργασίας, από ημιαγωγούς έως υπερσκληρά υλικά.αλλά επίσης καθαρίζει αυτόματα την περιοχή μηχανικής, το οποίο είναι ιδιαίτερα κατάλληλο για περιβάλλοντα παραγωγής με αυστηρές απαιτήσεις καθαριότητας.Το σύνολο του συστήματος αντανακλά την τεχνική ανύψωση της σύγχρονης κατασκευής ακριβείας και παρέχει μια νέα λύση για την απαιτητική βιομηχανική επεξεργασία.
Επεξεργασία λέιζερ μικροτριβής
Προδιαγραφές
| Όγκος πάγκου | 300*300*150 | 400*400*200 |
| Γραμμικός άξονας XY | Γραμμικός κινητήρας. | Γραμμικός κινητήρας. |
| Γραμμικός άξονας Z | 150 | 200 |
| Ακριβότητα θέσης μm | +/-5 | +/-5 |
| Επαναλαμβανόμενη ακρίβεια θέσης μm | +/-2 | +/-2 |
| Επιτάχυνση G | 1 | 0.29 |
| Αριθμητικός έλεγχος | 3 άξονες /3+1 άξονες /3+2 άξονες | 3 άξονες /3+1 άξονες /3+2 άξονες |
| Τύπος αριθμητικού χειρισμού | DPSS Nd:YAG | DPSS Nd:YAG |
| μήκος κύματος nm | 532/1064 | 532/1064 |
| Ονομαστική ισχύς W | 50/100/200 | 50/100/200 |
| Πυροβολισμός | 40-100 | 40-100 |
| Τρίκη πίεσης του ακροφύλλου | 50 έως 100 | 50-600 |
| Μέγεθος (μηχανή εργαλείου) (εύρος * μήκος * ύψος) mm | 1445*1944*2260 | 1700*1500*2120 |
| Μέγεθος (καμπίνα ελέγχου) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| Βάρος (εξοπλισμός) | 2.5 | 3 |
| Βάρος (καμπίνα ελέγχου) kg | 800 | 800 |
| Ικανότητα επεξεργασίας |
Ακατέργαστη επιφάνεια Ra≤1,6um Ταχύτητα ανοίγματος ≥ 1,25 mm/s Διάμετρος κοπής ≥ 6 mm/s Ταχύτητα γραμμικής κοπής ≥ 50 mm/s |
Ακατέργαστη επιφάνεια Ra≤1,2um Ταχύτητα ανοίγματος ≥ 1,25 mm/s Διάμετρος κοπής ≥ 6 mm/s Ταχύτητα γραμμικής κοπής ≥ 50 mm/s |
|
Για τους κρυστάλλους νιτρικού γαλλίου, τα υλικά ημιαγωγών υπερείπλευρης ζώνης (διαμάντι/οξείδιο του γαλλίου), τα ειδικά υλικά αεροδιαστημικής βιομηχανίας, το υποστρώμα κεραμικής άνθρακα LTCC, η φωτοβολταϊκή ενέργεια,Επεξεργασία κρυστάλλων σπινθήρων και άλλων υλικών. Σημείωση: Η ικανότητα επεξεργασίας ποικίλλει ανάλογα με τα χαρακτηριστικά του υλικού |
||
Στρογγυλοκομμένο καρβίδιο πυριτίου με λέιζερ μικροβομβίδας
Εφαρμογές
Στον τομέα της κατασκευής ημιαγωγών,Ο εξοπλισμός λέιζερ microjet έχει γίνει βασικός εξοπλισμός για την επεξεργασία με ακρίβεια διαφόρων υλικών ημιαγωγών λόγω των μοναδικών χαρακτηριστικών της επεξεργασίας σε κρύοΗ τεχνολογία αυτή χρησιμοποιείται ευρέως στην επεξεργασία υλικών ημιαγωγών τρίτης γενιάς, συμπεριλαμβανομένης της κοπής και κοπής πλακιδίων καρβιδίου του πυριτίου (SiC) και νιτρικού γαλλίου (GaN),που μπορεί να επιτύχει αόρατη κοπή χωρίς θραύση, και είναι ιδιαίτερα κατάλληλο για την επεξεργασία με ακρίβεια υπεραπλών πλακών.ο εξοπλισμός χρησιμοποιείται για την υψηλής ακρίβειας γεώτρηση τρυπών 3D IC μέσω πυριτίου (TSV), καθώς και διαδικασίες ανοίγματος παραθύρων για την επανασύνδεση στρωμάτων (RDL), εξασφαλίζοντας ακρίβεια επεξεργασίας μικρών.Η τεχνολογία microjet laser δείχνει επίσης εξαιρετικές δυνατότητες κοπής και κοπήςΕπιπλέον, στο κεραμικό υπόστρωμα, το νιτρίδιο αλουμινίου (AlN) και άλλα ηλεκτρονικά υλικά συσκευασίαςκαθώς και επεξεργασία χύτευσης σύνθετων υλικών ενισχυμένων με ίνες καρβιδίου του πυριτίου και άλλων ειδικών υλικών, η τεχνολογία μπορεί να επιτύχει υψηλής ποιότητας μη καταστροφικό αποτέλεσμα επεξεργασίας, για τη μικροποίηση της συσκευής ημιαγωγών και υψηλής απόδοσης για την παροχή μιας αξιόπιστης λύσης παραγωγής.
Υπόθεση επεξεργασίας
Υπηρεσία ZMSH
· Προσαρμοσμένος σχεδιασμός λύσεων: Προσαρμοσμένη διαμόρφωση εξοπλισμού σύμφωνα με τις απαιτήσεις των πελατών (όπως επεξεργασία πλακών SiC/GaN).κεραμικά, σύνθετα υλικά κλπ.).
· Υποστήριξη της ανάπτυξης διαδικασιών: Παροχή πακέτου παραμέτρων κοπής, γεώτρησης, χαρακτικής και άλλων διαδικασιών.
· Εγκατάσταση και κατάρτιση εξοπλισμού: εγκατάσταση και βαθμονόμηση επί τόπου από επαγγελματίες μηχανικούς.
Τεχνική εκπαίδευση του χειριστή (συμπεριλαμβανομένων των προδιαγραφών καθαρού δωματίου).
· Συντήρηση και αναβάθμιση μετά την πώληση: διασφάλιση του αποθέματος βασικών ανταλλακτικών (λέιζερ, ακροφύσιο κλπ.).
