Μετασχηματιστής υψηλής ακρίβειας αισθητήρα θερμοκρασίας με οπτική ίνα GaAs Hotspot Monitoring EMI-Resistant
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | ZMSH |
Λεπτομερής ενημέρωση |
|||
εύρος θερμοκρασίας: | -40°C ~ 260°C | Ελάχιστη κάμπτοντας ακτίνα: | 10 mm για βραχυπρόθεσμη χρήση, 17,5 mm για μακροπρόθεσμη χρήση |
---|---|---|---|
Διάμετρος ινών: | 30,0 mm | Ηλεκτρομαγνητικές παρεμβολές: | Πλήρως ανοσοποιημένος. |
Επισημαίνω: | Ανιχνευτής θερμοκρασίας υψηλής ακρίβειας με οπτική ίνα,Ανθεκτικός σε EMI αισθητήρας θερμοκρασίας από οπτική ίνα |
Περιγραφή προϊόντων
Εισαγωγή του προϊόντος

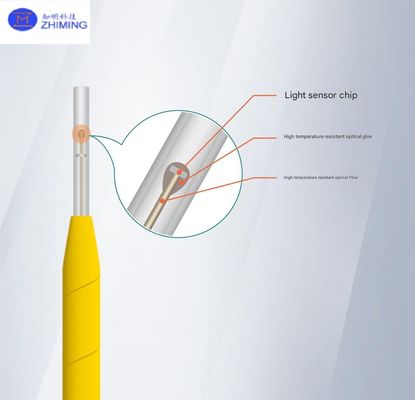

Οι αισθητήρες θερμοκρασίας οπτικών ινών με αρσενικό γαλλίου είναι αισθητήρες θερμοκρασίας που κατασκευάζονται με χρήση αρσενικού γαλλίου ως υλικού ευαίσθητου στη θερμοκρασία.Χρησιμοποιώντας την ιδιότητα του ημιαγωγού υλικού του αρσενιδίου του γαλλίου, όπου οι αλλαγές στο εύρος οπτικής ζώνης του οδηγούν σε θερμοκρασιακά εξαρτημένη μετατόπιση της άκρης απορρόφησης φωτός,Αυτοί οι αισθητήρες χρησιμοποιούν το φως ως μέσο και τις γυάλινες ίνες του κουάρτζου ως μέσο μετάδοσης.Ο κρύσταλλος αρσενικού γαλλίου ενσωματώνεται με γυαλί κουάρτζου για να σχηματιστεί ο αισθητήρας.
Ο αισθητήρας διαθέτει δομή χωρίς αγωγούς, καθιστώντας τον εντελώς ανοσοποιημένο από τις ηλεκτρομαγνητικές παρεμβολές.Οι αισθητήρες αυτοί είναι κατάλληλοι για εφαρμογές που απαιτούν υψηλή αξιοπιστία και αντοχή στις παρεμβολές, όπως περιβάλλοντα που περιλαμβάνουν RFI, EMI, NMR, RF, μικροκύματα, εξοπλισμό υπερυψωμένης τάσης και διαβρωτικά υγρά.
Αρχή λειτουργίας
Χρησιμοποιείται για την ηλεκτρονική παρακολούθηση της εσωτερικής θερμοκρασίας του θερμοσφαιρικού σημείου των μετασχηματιστών που βυθίζονται σε λάδι.με εσωτερικό σωλήνα εσωτερικής κάλυψης με διαλείμματα από PTFEΤο σώμα του αισθητήρα υιοθετεί ανοιχτό σχήμα με υψηλές απομονωτικές επιδόσεις.που το καθιστούν κατάλληλο για διαδικασίες στεγνώσεως υπό κενό και περιβάλλοντα που περιβάλλονται από λάδι.
Προδιαγραφές
Παράμετρος | Προδιαγραφές |
---|---|
Περιοχή θερμοκρασίας | -40°C ~ 260°C |
Χρόνος απόκρισης | < 0,25 δευτερολέπτων |
Τύπος συνδέσμου ινών | ΣΤ |
Ελάχιστη ακτίνα κάμψης | 10 mm για βραχυπρόθεσμη χρήση, 17,5 mm για μακροπρόθεσμη χρήση |
Απαιτήσεις μήκους | μήκος ινών έως 500 μέτρα χωρίς να επηρεάζεται η απόδοση μέτρησης θερμοκρασίας |
Διάμετρος ινών | 30,0 mm |
Τύπος ανιχνευτή | 1.2mm PTFE γυμνό κεφάλι ανιχνευτή |
Υλικό κάλυψης | Σπειροειδής σωλήνας PTFE + διάτρητο μανίκι PTFE |
Χημική αντοχή | Ανθεκτικό στη διάβρωση, κατάλληλο για μακροχρόνιες εφαρμογές σε λάδι μετασχηματιστή, κηροζίνη και μονωτικά έλαια |
Ηλεκτρομαγνητικές παρεμβολές | Πλήρως ανοσοποιημένος. |
Δυνατότητα τράβηξης των ινών | > 55N |
Δυναμικότητα μόνωσης με λάδι | Ακολουθεί τις απαιτήσεις για την αντοχή σε ηλεκτροπληξία (ASTM D3426) και στην τάση εναλλασσόμενου ρεύματος (ASTM D149) |
Συμφωνία πετρελαίου | Συμμορφώνεται με την ASTM D3455-2011: - Χρώμα (ASTM D1500 και SH/T0168) - Περιεκτικότητα σε νερό (GB/T7595-2017) - Εντάσεις επιφάνειας (GB/T6541-1986) - Η τάση διακοπής (GB/T507-2002) - Δείκτης διηλεκτρικής διάσπασης (GB/T5654-2007) - Αριθμός οξέος (GB/T264-1983) - Σταθερότητα χρώματος (SH/T0168-1992) - Περιεκτικότητα σε μικροβράδι (GB/T7600-2014) |
Εφαρμογές
Μετασχηματιστές που βυθίζονται σε λάδι
Παρακολούθηση σε πραγματικό χρόνο των θερμοκρασιών των σημείων θερμότητας εντός των μετασχηματιστών.
Κατάλληλο για χρήση σε περιβάλλοντα υψηλής τάσης και βυθισμένα σε λάδι.
Ηλεκτρομαγνητικά παρεμβαλλόμενα περιβάλλοντα
Ιδανικό για περιοχές με ισχυρές παρεμβολές RFI, EMI, NMR, RF ή μικροκυμάτων.
Ασθενής στις ηλεκτρομαγνητικές παρεμβολές λόγω της δομής του χωρίς αγωγούς.
Διαδικασίες στεγνώσεως υπό κενό
Σχεδιασμένα για ακριβείς μετρήσεις θερμοκρασίας υπό κενό.
Διαβρωτικά υγρά
Ανθεκτικό στη χημική διάβρωση, επιτρέποντας τη μακροχρόνια χρήση σε κηροζίνη, μονωτικά έλαια και άλλα διαβρωτικά υγρά.
Σενάρια μέτρησης υψηλής ακρίβειας
Ο γρήγορος χρόνος απόκρισης και η υψηλή ακρίβεια το καθιστούν κατάλληλο για εφαρμογές που απαιτούν αξιόπιστες και επαναλαμβανόμενες μετρήσεις θερμοκρασίας.
Εξοπλισμός υπερυψηλής τάσης
Κατάλληλο για παρακολούθηση της θερμοκρασίας σε συστήματα υπερυψωμένης τάσης λόγω της υψηλής απομονωτικής του απόδοσης.
Βιομηχανικές και ερευνητικές εφαρμογές
Χρησιμοποιείται σε επιστημονικές έρευνες και βιομηχανικές διεργασίες όπου η μη επεμβατική, ακριβής παρακολούθηση της θερμοκρασίας είναι ζωτικής σημασίας.
Κριτικά περιβάλλοντα
Εφαρμόζεται σε περιβάλλοντα που απαιτούν αντοχή σε ακραίες συνθήκες, όπως υψηλές θερμοκρασίες, δονήσεις και έκθεση σε χημικά.

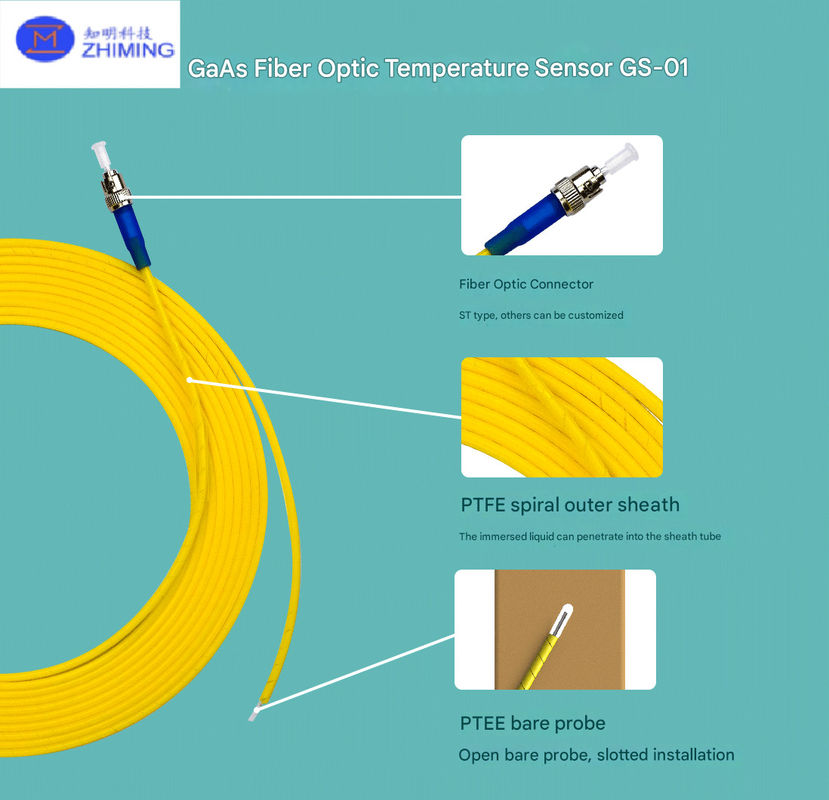

Φυσική δομή
Ερωτήσεις και απαντήσεις
Ε1: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας του αισθητήρα;
Α1:Ο αισθητήρας λειτουργεί σε θερμοκρασία από -40°C έως 260°C.
Ε2: Μπορεί ο αισθητήρας να χρησιμοποιηθεί σε περιβάλλοντα που είναι βυθισμένα σε λάδι;
Α2:Ναι, είναι ειδικά σχεδιασμένο για περιβάλλοντα που βυθίζονται σε λάδι, συμπεριλαμβανομένης της χρήσης σε μετασχηματιστές και μονωτικά έλαια.
Ε3: Είναι ο αισθητήρας ανθεκτικός στην χημική διάβρωση;
Α3:Ναι, ο αισθητήρας είναι εξαιρετικά ανθεκτικός στη χημική διάβρωση, καθιστώντας τον κατάλληλο για μακροχρόνια χρήση σε κηροζίνη, πετρέλαιο μετασχηματιστή και άλλα διαβρωτικά υγρά.
Ε4: Για ποιο είδος εφαρμογών είναι κατάλληλος ο αισθητήρας;
Α4:Είναι κατάλληλο για υψηλής ακρίβειας παρακολούθηση της θερμοκρασίας σε μετασχηματιστές, διαδικασίες ξήρανσης υπό κενό, εξοπλισμό υψηλής τάσης,και περιβάλλοντα με ισχυρή ηλεκτρομαγνητική παρεμβολή ή έκθεση σε χημικές ουσίες.
