Μηχανή λέιζερ μικροπυροβολίας για την επεξεργασία σύνθετων υλών μετάλλου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Χρόνος παράδοσης: | 6-8 μηνών |
| Όροι πληρωμής: | Τ/Τ |
|
Λεπτομερής ενημέρωση |
|||
| Όγκος πάγκου: | 300*300*150 | Γραμμικός άξονας XY: | Γραμμικός κινητήρας. |
|---|---|---|---|
| Γραμμικός άξονας Z: | 150 | Ακριβότητα θέσης μm: | +/-5 |
| Επαναλαμβανόμενη ακρίβεια θέσης μm: | +/-2 | Αριθμητικός έλεγχος: | 3 άξονες /3+1 άξονες /3+2 άξονες |
| Τύπος αριθμητικού χειρισμού: | DPSS Nd:YAG | μήκος κύματος nm: | 532/1064 |
| Εκτιμημένη δύναμη W: | 50/100/200 | Ρευστάματα νερού: | 40-100 |
| Επισημαίνω: | Μηχανή κοπής με λέιζερ πλάκας,Μηχανή λέιζερ σύνθετης μήτρας μετάλλου,Μηχανή λέιζερ μικροατμοσφαίρισης |
||
Περιγραφή προϊόντων

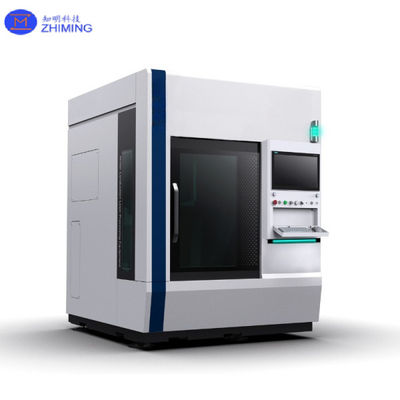

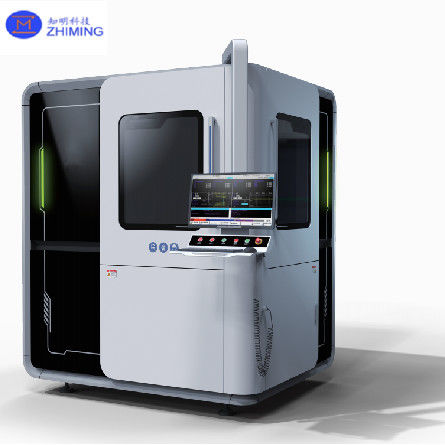

Μηχανή λέιζερ μικροπυροβολίας για την επεξεργασία σύνθετων υλών μετάλλου
Εξοπλισμός λέιζερ μικροπυροβολίας και γραμμικός κινητήρας για τη διάτρηση και το τεμαχισμό κυψελών Σύνοψη του προϊόντος:
Η μηχανή λέιζερ μικροπυροβολίας είναι μια πρωτοποριακή λύση που έχει σχεδιαστεί για επεξεργασία υψηλής ακρίβειας των σύνθετων μετάλλων μήτρας (MMC), μαζί με την κοπή, το κόψιμο και τη φέτα των πλακιδίων.Χρησιμοποιώντας προηγμένη τεχνολογία μικροεξάγωγής λέιζερ (LMJ), αυτό το μηχάνημα παρέχει έναν μοναδικό συνδυασμό ενέργειας λέιζερ και υψηλής ταχύτητας πίδακα νερού για την αποτελεσματική και καθαρή αφαίρεση υλικού,μείωση σημαντικά της θερμικής βλάβης και της μηχανικής πίεσης στα ευαίσθητα υλικάΙδανικό για βιομηχανίες όπως η κατασκευή ημιαγωγών, η αεροδιαστημική και η προηγμένη επεξεργασία υλικών, το σύστημα υπερέχει στην επεξεργασία σκληρών και εύθραυστων υλικών όπως το Silicon Carbide (SiC),Νιτρίδιο του γαλίου (GaN)Η αυτοματοποιημένη λειτουργία του, με χαμηλά απορρίμματα, εξασφαλίζει ανώτερες επιφάνειες, κοψίματα υψηλής ποιότητας και αξιόπιστα, σταθερά αποτελέσματα.συμβάλλουν στην αύξηση των ποσοστών απόδοσης και τη μείωση των λειτουργικών δαπανώνΗ τεχνολογία αυτή αντιμετωπίζει τους παραδοσιακούς περιορισμούς επεξεργασίας, προσφέροντας μια βιώσιμη και επεκτάσιμη λύση για τις πιο απαιτητικές εφαρμογές σε βιομηχανίες υψηλών επιδόσεων.
Προδιαγραφές μηχανής:
| Προδιαγραφές | Σχήμα 1 | Πρότυπο 2 |
|---|---|---|
| Όγκος του πάγκου | 300 x 300 x 150 mm | 400 x 400 x 200 mm |
| Γραμμικός κινητήρας (άξονας XY) | Γραμμικός κινητήρας | Γραμμικός κινητήρας |
| Γραμμικός κινητήρας (άξονας Z) | 150 χιλιοστά | 200 χιλιοστά |
| Ακριβότητα θέσης | ± 5 μm | ± 5 μm |
| Επαναλαμβανόμενη ακρίβεια θέσης | ± 2 μm | ± 2 μm |
| Επιτάχυνση | 1 G | 0.29 G |
| Αριθμητικός έλεγχος (CNC) | 3 - άξονας / 3+1 άξονας / 3+2 άξονας | 3 - άξονας / 3+1 άξονας / 3+2 άξονας |
| Τύπος λέιζερ | DPSS Nd:YAG | DPSS Nd:YAG |
| Διάστημα κύματος | 532 nm / 1064 nm | 532 nm / 1064 nm |
| Κατηγορία ισχύος | 50 W / 100 W / 200 W | 50 W / 100 W / 200 W |
| Πυροβολισμός | 40 - 100 | 40 - 100 |
| Πίεση στο στόμιο | 50 - 100 bar | 50 - 600 bar |
| Μέγεθος (μηχανή) | 1445 x 1944 x 2260 mm | 1700 x 1500 x 2120 mm |
| Μέγεθος (καμπίνα ελέγχου) | 700 x 2500 x 1600 mm | 700 x 2500 x 1600 mm |
| Βάρος (μηχανή) | 2.5 τόνους | 3 τόνους |
| Βάρος (καμπίνα ελέγχου) | 800 κιλά | 800 κιλά |
Ικανότητες επεξεργασίας:
| Ικανότητα | Σχήμα 1 | Πρότυπο 2 |
|---|---|---|
| Επεξεργασία της επιφάνειας | Ra ≤ 1,6 μm | Ra ≤ 1,2 μm |
| Ταχύτητα ανοίγματος | ≥ 1,25 mm/s | ≥ 1,25 mm/s |
| Ταχύτητα κοπής περιφέρειας | ≥ 6 mm/s | ≥ 6 mm/s |
| Γραμμική ταχύτητα κοπής | ≥ 50 mm/s | ≥ 50 mm/s |

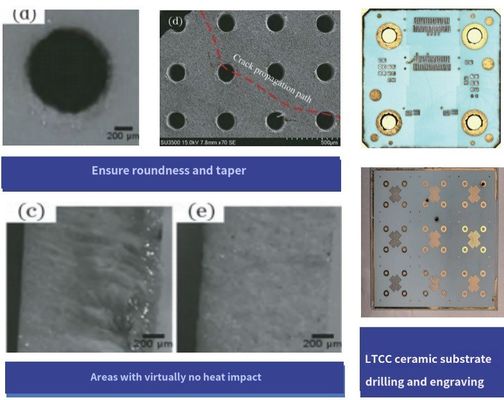

Υλικά επεξεργασίας:
-
Κρυστάλλινο νιτρικού γαλλίου (GaN)
-
Ηλεκτρονικοί συλλέκτες ηλεκτρικής ενέργειας
-
Ειδικά υλικά αεροδιαστημικής βιομηχανίας
-
LTCC Υποστρώματα κεραμικής άνθρακα
-
Φωτοβολταϊκά
-
Κρυστάλλοι σπινθήρα
Τα Πλεονεκτήματά Μας
-
Τελική τεχνολογία λέιζερ μικροπυροβολίας
Είμαστε στην πρώτη γραμμή της χρήσης της τεχνολογίας Laser Microjet (LMJ), η οποία συνδυάζει την ενέργεια του λέιζερ με ταχύτατα τζετ νερού για την επίτευξη ακριβούς και αποτελεσματικής αφαίρεσης υλικών.Αυτή η καινοτόμος προσέγγιση οδηγεί σε ελάχιστη θερμική βλάβη και εξασφαλίζει υψηλής ποιότητας κοψίματα για σκληρά και εύθραυστα υλικά όπως το καρβίδιο του πυριτίου, Νιτρικό Γαλλίου (GaN) και άλλους προηγμένους ημιαγωγούς. -
Υψηλή Αποτελεσματικότητα και Ακριβότητα
Ο εξοπλισμός μας με μικροαέριο λέιζερ προσφέρει αξιοσημείωτη απόδοση επεξεργασίας, βελτιώνοντας σημαντικά την απόδοση διατηρώντας την υψηλή ακρίβεια.Η ικανότητα αυτή είναι ιδιαίτερα κρίσιμη σε βιομηχανίες όπως η κατασκευή ημιαγωγών και η αεροδιαστημική βιομηχανία., όπου η ακρίβεια είναι απαραίτητη για τη διατήρηση της δομικής ακεραιότητας των υλικών.
Ερωτήσεις και Απαντήσεις για το Micro-jet Laser Machine

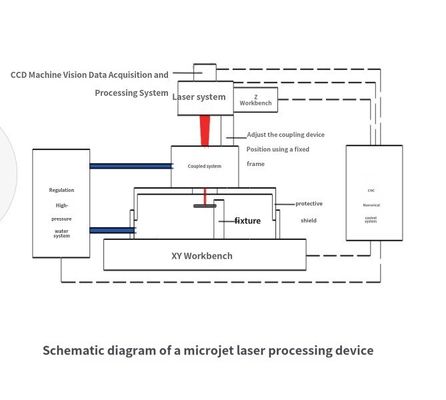

Ε: Τι είναι η μηχανή λέιζερ μικροπυροβολίας και πώς λειτουργεί;
Α1:

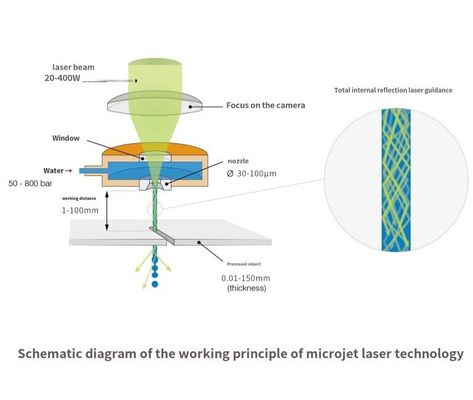

Η μηχανή Laser Micro-jet συνδυάζει την προηγμένη τεχνολογία Laser Microjet (LMJ), η οποία ενσωματώνει μια εστιασμένη ακτίνα λέιζερ με μια υψηλής ταχύτητας ρεύμα νερού.και αφαίρεση καθαρού υλικούΗ ρεύμα νερού σταθεροποιεί το λέιζερ, μειώνοντας τη θερμική βλάβη και τη μηχανική πίεση, εξασφαλίζοντας ταυτόχρονα υψηλής ακρίβειας κοψίματα σε σκληρά και εύθραυστα υλικά.
Ε2: Ποια υλικά μπορεί να επεξεργαστεί η μηχανή λέιζερ μικροπυροβολίας;
Α2:
Η μηχανή λέιζερ μικροπυροβολής είναι εξαιρετικά ευπροσάρμοστη και μπορεί να επεξεργαστεί ένα ευρύ φάσμα υλικών, συμπεριλαμβανομένων:
-
Καρβίδιο του πυριτίου (SiC)
-
Νιτρίδιο του γαλίου (GaN)
-
Ηλεκτρονικά συλλέκτες
-
Ειδικά υλικά αεροδιαστημικής βιομηχανίας
-
LTCC Υποστρώματα κεραμικής άνθρακα
-
Φωτοηλεκτρικά εξαρτήματα
-
Κρυστάλλοι σπινθήρα
Είναι κατάλληλο για βιομηχανίες όπως η κατασκευή ημιαγωγών, η αεροδιαστημική βιομηχανία και η επεξεργασία προηγμένων υλικών.
