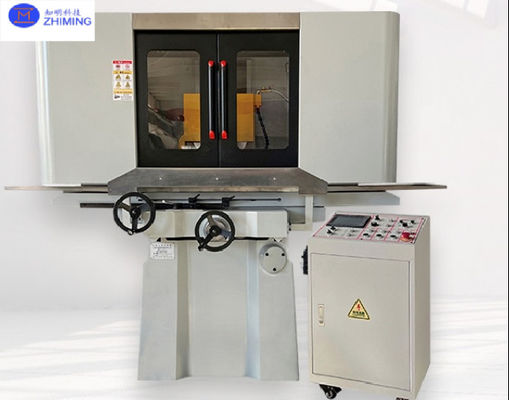

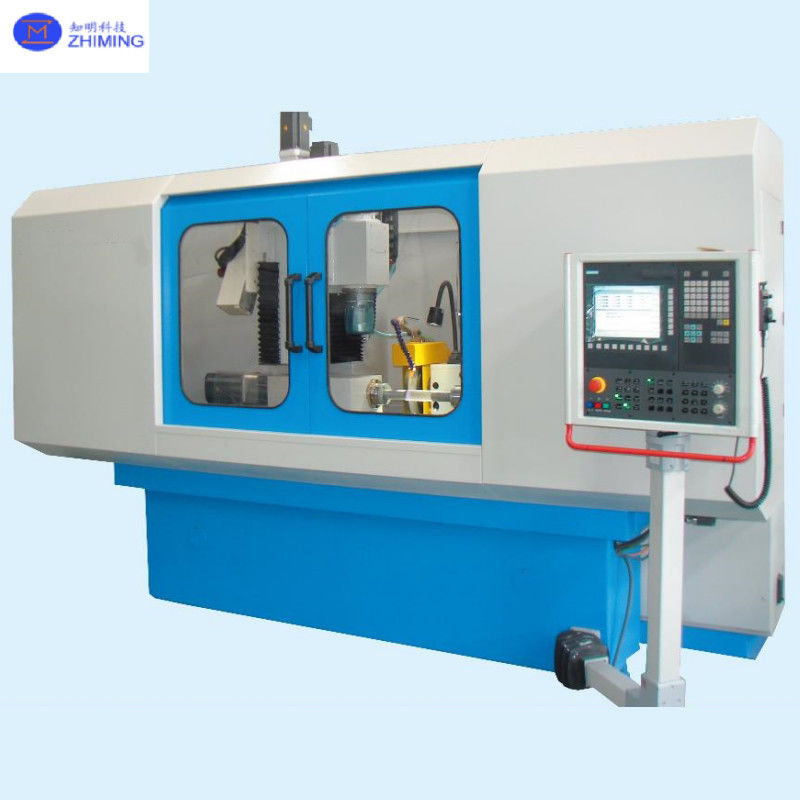

Ηλεκτρονική μηχανή τριβής επιφάνειας ζαφείριου
Λεπτομέρειες:
Μάρκα: | ZMSH |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 |
---|---|
Όροι πληρωμής: | Τ/Τ |
Λεπτομερής ενημέρωση |
|||
Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
---|---|---|---|
Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | Προσαρμογή του πίνακα εργασίας: | ±1 ∆8 mm |
Επισημαίνω: | Χοντρομετρητής επιφάνειας,Μηχανή τριβής επιφάνειας ζαφείριου,Ηλεκτρονική μηχανή τριβής επιφάνειας ζαφείριου |
Περιγραφή προϊόντων
Εισαγωγή του προϊόντος
Τα βασικά στοιχεία είναι εξοπλισμένα με γνωστές μάρκες, εξασφαλίζοντας υψηλή σταθερότητα και αντοχή.
Για τη μετάδοση υιοθετούνται βίδες σφαίρας ακριβείας βαθμού P3, εξασφαλίζοντας ανώτερη ακρίβεια.
Χρησιμοποιούνται χυτοσίδηρα γκρίζου υψηλής ποιότητας, τα οποία προσφέρουν εξαιρετική αντοχή στην κάμψη και τη στροφή.Διατίθενται προαιρετικές δεξαμενές διήθησης τριών σταδίων ή φίλτρα ζώνης χαρτιού για τη διατήρηση της καθαρότητας του υγρού κοπής, βελτιώνουν τις επιδόσεις των μηχανημάτων και τη διάρκεια ζωής των εργαλείων και μειώνουν την περιβαλλοντική ρύπανση.
Αρχή λειτουργίας
Κατά τη διάρκεια της λειτουργίας μιας μηχανής άλεσης ζαφειρού, ο τροχός άλεσης περιστρέφεται με μεγάλη ταχύτητα για να γυαλίσει την επιφάνεια του εργαστηρίου ζαφειρού.Η επαφή ανάμεσα στο άλεμα και την επιφάνεια του ζαφείριου αφαιρεί το πλεόνασμα υλικούΚατά τη διάρκεια της επεξεργασίας, βασικές παραμέτρους, όπως η ταχύτητα περιστροφής του τροχού και ο ρυθμός τροφοδοσίας πρέπει να ρυθμίζονται με ακρίβεια για να εξασφαλιστεί η ακρίβεια της μηχανικής.Ο εξοπλισμός αυτός πληροί τις απαιτήσεις επεξεργασίας για την επίπεδη επιφάνεια και την ομαλότητα των υλικών ζαφείρου..
Διαρθρωτική σύνθεση
Μια μηχανή άλεσης αποτελείται από εξαρτήματα όπως το κρεβάτι, το τραπέζι εργασίας, την κεφαλή του τροχού άλεσης και τη στήλη.
-
Κοιλιά:Λειτουργεί ως το θεμέλιο του αλέτη, υποστηρίζοντας το βάρος όλων των άλλων εξαρτημάτων.
-
Εργασιακό τραπέζι:Σχεδιασμένο για να στερεώνει και να μετακινεί εργασιακά κομμάτια ζαφείρι, επιτρέποντας παράλληλα ακριβείς ρυθμίσεις θέσης και ελεγχόμενη κίνηση.
-
Κεφαλή του τροχού άλεσης:Εξοπλισμένο με γουρούνι που περιστρέφεται με υψηλές ταχύτητες για την απομάκρυνση υλικών.
-
Στήλη:Παρέχει δομική υποστήριξη και διασυνδέει όλα τα εξαρτήματα, εξασφαλίζοντας σταθερή λειτουργία και συντονισμένη λειτουργικότητα για την επίτευξη της διαδικασίας άλεσης.
Προδιαγραφές
Άρθρο | Αξία |
---|---|
Περιοχή εξοπλισμού | 2.62m (μήκος) × 1,7m (άνοιγμα) × 1,9m (ύψος) |
Βάρος | 2.62m (μήκος) × 1,7m (άνοιγμα) × 2,1m (ύψος) |
Βάρος του εξοπλισμού | 2 τόνους |
Περιοχή εργασίας | 600 × 300 χιλιοστά |
Μέγιστη μετακίνηση εργασίας | 525 mm (Standard) / 725 mm (Elevated) |
Μέγιστη κίνηση αριστερά-δεξιά | 700 χιλιοστά |
Μέγιστη οδική κίνηση εμπρός-πίσω | 350 χιλιοστά |
Ταχύτητα του πίνακα εργασίας | 5-25 mm/min |
Προσαρμογή του πίνακα εργασίας | ±1 ∆8 mm |
Μέγεθος του γρανάζοντα | Ø355mm × Ø127mm × 20×40mm |
Ταχύτητα σπινθήρα | 1450 στροφές ανά λεπτό (50 Hz), 1740 στροφές ανά λεπτό (60 Hz) |
Γραμμική ακρίβεια | ±0,01 mm |
Επιφανειακή επίπεδεια | ±0,01 mm |
Χαρακτηριστικά επιδόσεων
Η μηχανή άλεσης παρουσιάζει εξαιρετικά υψηλή ακρίβεια, ικανή να επιτύχει ακρίβεια σε επίπεδο μικρών στην επεξεργασία της επιφάνειας του ζαφείρου,που ανταποκρίνονται πλήρως στις αυστηρές απαιτήσεις της κατασκευής σαφείρου υψηλού επιπέδου.
-
Γρήγορη αποδοτικότητα άλεσης: Το μηχάνημα λειτουργεί με υψηλή ταχύτητα άλεσης, επιτρέποντας την αποτελεσματική ολοκλήρωση της επεξεργασίας χονδρικού εργαστηρίου μέσα σε σύντομα χρονικά πλαίσια.
-
Σταθερή λειτουργία: εξοπλισμένη με τεχνολογία αποσβέσεως δονήσεων, η μηχανή εξασφαλίζει ομαλή και σταθερή απόδοση.μειώνει τα ποσοστά απόρριψης, και εγγυάται την ομοιομορφία της ποιότητας του προϊόντος.
-
Προηγμένος έλεγχος: Οι ρυθμίσεις ακρίβειας για παραμέτρους όπως η ταχύτητα τροχών και ο ρυθμός τροφοδοσίας ενσωματώνονται απρόσκοπτα, εξασφαλίζοντας επαναληπτά και αξιόπιστα αποτελέσματα.
Εφαρμογή
Ηλεκτρονική βιομηχανία
Η συγκεκριμένη γλεύκωση επιφάνειας για ζαφείρι χρησιμοποιείται για την επεξεργασία εξαρτημάτων υψηλής ακρίβειας όπως:κάλυψη φακών φωτογραφικής μηχανήςΗ ακρίβεια επεξεργασίας του (π.χ. τραχύτητα επιφάνειας ≤0,2 μm) εξασφαλίζει ανώτερη οπτική απόδοση και ποιότητα επιφάνειας του ζαφείριου, ενισχύοντας άμεσα την ποιότητα του.αξιοπιστίακαιμακροζωίατων ηλεκτρονικών προϊόντων.
Οπτική βιομηχανία

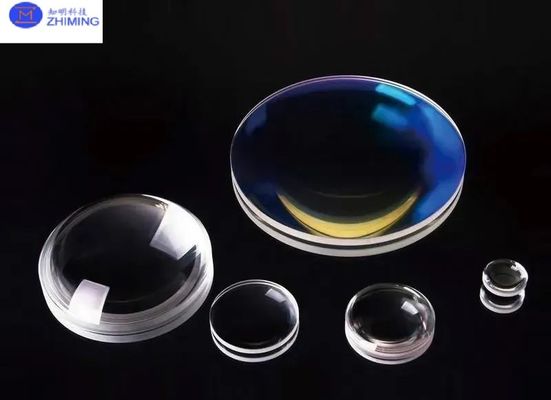

Ιδανικό για επεξεργασία με ακρίβειαΛινκς από ζαφείρικαιΠρίσμαΑυτό ανταποκρίνεται στις αυστηρές απαιτήσεις ποιότητας των οπτικών συστημάτων, εξασφαλίζονταςσταθερή απόδοσηκαιμακροπρόθεσμη συνέπειατων μέσων.
Ερωτήσεις και απαντήσεις
Ε1: Ποιο είναι το μέγιστο μέγεθος των εργαστηρίων ζαφείρι που μπορεί να επεξεργαστεί από αυτό το τριβέλι;
Α1:Περιοχή διαμέτρου άλεσηςΦ2 έως 12 ίντσες.
Ε2: Ποια είναι τα βασικά πλεονεκτήματα αυτής της ειδικής για τα ζαφείρια μηχανής άλεσης;
Α2:
-
Υψηλή ακρίβεια: Επιτυγχάνει τραχύτητα επιφάνειας ≤ 0,2 μm και στρογγυλότητα ≤ 0,003 mm, πληρώντας αυστηρά πρότυπα για οπτικές και ηλεκτρονικές εφαρμογές.
-
Υψηλή αποδοτικότητα: Λειτουργεί με γραμμική ταχύτητα τροχού 35m/s και υποστηρίζει την ταχεία επεξεργασία χύδην τεμαχίων.
-
Σταθερή απόδοση: Ενσωματώνει τεχνολογία αποσβέσεως δονήσεων για την ελαχιστοποίηση των λειτουργικών δονήσεων, διασφαλίζοντας τη συνέπεια και μειώνοντας τα ποσοστά απόρριψης.
Ε3: Πώς η μηχανή εξασφαλίζει τη σταθερή ποιότητα του προϊόντος;
Α3:
-
Έλεγχος ακρίβειαςΟι ρυθμιζόμενες παραμέτρους όπως η ταχύτητα τροχών και η ταχύτητα τροφοδοσίας (π.χ. 0,005 mm ελάχιστη τροφοδοσία τραπεζιού εργασίας) επιτρέπουν λεπτές λειτουργίες.
-
Σχεδιασμός σταθερότητας: Η λειτουργία χαμηλών δονήσεων και τα άκαμπτα δομικά στοιχεία (π.χ. ύφασμα υψηλής ποιότητας) βελτιώνουν τη συνέπεια της μηχανικής.
