Συστήματα επιταξίας SiC και MOCVD

Συστήματα επιταξίας SiC και MOCVD

Ονομασία μάρκας: ZMSH
MOQ: 1
τιμή: by case
Πληροφορίες συσκευασίας: προσαρμοσμένα χαρτοκιβώτια
Όροι πληρωμής: T/T
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Κίνα
Βαθμός:
Μηδενική βαθμίδα MPD, βαθμός παραγωγής, βαθμός έρευνας, χαζός βαθμός.
Αντίσταση 4H-N:
0.015~0.028 Ω•cm
Αντίσταση 4/6H-SI:
≥1E7 Ω·cm
Πρωταρχικό διαμέρισμα:
{10-10} ± 5,0° ή στρογγυλό σχήμα
TTV/Bow/Warp:
≤10μm /≤10μm /≤15μm
Τραχύτητα:
Πολωνική Ra≤1 nm / CMP Ra≤0.5 nm
Δυνατότητα προσφοράς:
Κατά περίπτωση
Επισημαίνω:

Δοκιμαστική πλάκα SiC για διαδικασία CVD

,

Πίνακες EPI SiC για συστήματα MOCVD

,

Wafer epitassiale di carburo di silicio

Περιγραφή προϊόντων

Επισκόπηση της επιταξιακής πλάκας SiC

Οι επιταξιακές πλάκες SiC αναδεικνύονται πλέον ως ο πιο προηγμένος παράγοντας σχήματος στη βιομηχανία SiC.8 ¢ Οι επιταξιακές πλάκες SiC προσφέρουν απαράμιλλες ευκαιρίες για την αύξηση της παραγωγής συσκευών ισχύος, μειώνοντας παράλληλα το κόστος ανά συσκευή.



Καθώς η ζήτηση για ηλεκτρικά οχήματα, ανανεώσιμες πηγές ενέργειας και βιομηχανικά ηλεκτρονικά εξαρτήματα συνεχίζει να αυξάνεται παγκοσμίως, τα πλακάκια επιτρέπουν μια νέα γενιά SiC MOSFETs, διόδους,και ενσωματωμένες μονάδες ισχύος με υψηλότερη απόδοση, καλύτερη απόδοση και χαμηλότερα κόστη παραγωγής.

Με τις ευρείες ιδιότητες εύρους ζώνης, την υψηλή θερμική αγωγιμότητα και την εξαιρετική τάση διάσπασης, τα πλακάκια SiC ξεκλειδώνουν νέα επίπεδα απόδοσης και αποδοτικότητας στην προηγμένη ηλεκτρονική ισχύος.

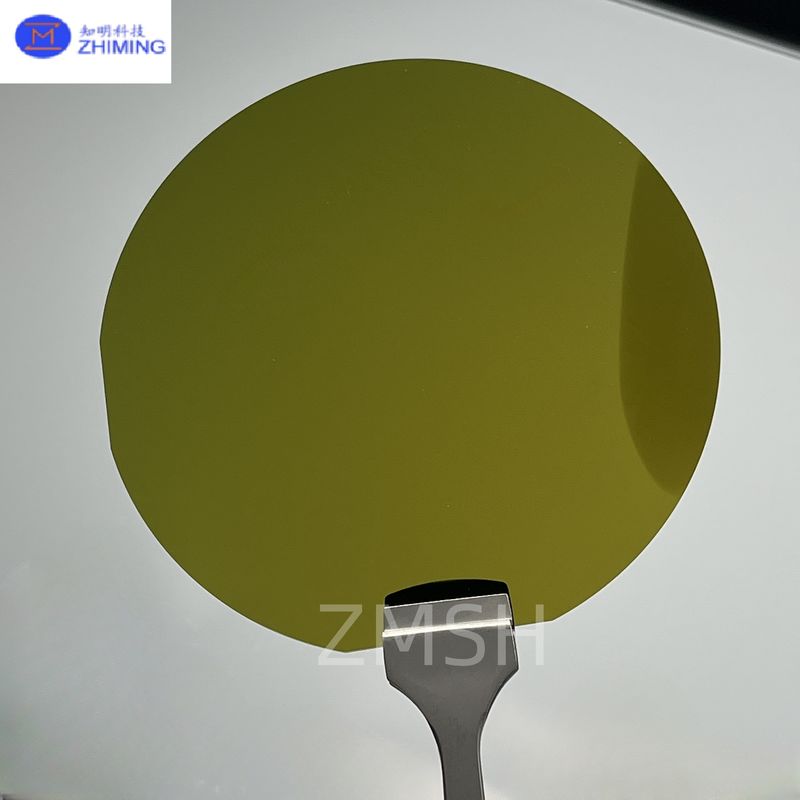

Συστήματα επιταξίας SiC και MOCVD 0Συστήματα επιταξίας SiC και MOCVD 1






Πώς κατασκευάζονται οι επιταξιακές βάφλες SiC



Η κατασκευή επιταξιακών πλακών SiC απαιτεί αντιδραστήρες CVD επόμενης γενιάς, ακριβή έλεγχο της ανάπτυξης των κρυστάλλων και τεχνολογία υπερυπανούς υποστρώματος:

  1. Κατασκευή υποστρώματος
    Τα μονοκρυσταλλικά υποστρώματα SiC παράγονται με τεχνικές υπολίμανσης υψηλής θερμοκρασίας και στη συνέχεια γυμνάζονται σε τραχύτητα κάτω των νανομέτρων.

  2. ΚΑΠ Επιταξιακή ανάπτυξη
    Τα προηγμένα εργαλεία CVD μεγάλης κλίμακας λειτουργούν σε ~ 1600 °C για την κατάθεση υψηλής ποιότητας επιταξιακών στρωμάτων SiC στα υποστρώματα 8 ′′, με βελτιστοποιημένη ροή αερίου και ομοιομορφία θερμοκρασίας για να χειρίζονται την μεγαλύτερη περιοχή.

  3. Προσαρμοσμένο ντόπινγκ
    Τα προφίλ ντόπινγκ τύπου N ή τύπου P δημιουργούνται με υψηλή ομοιομορφία σε ολόκληρη την πλάκα των 300 mm.

  4. Μετρολογία ακρίβειας
    Ο έλεγχος ομοιότητας, η παρακολούθηση ελαττωμάτων των κρυστάλλων και η διαχείριση διαδικασιών in-situ εξασφαλίζουν τη συνέπεια από το κέντρο του πλακιδίου μέχρι την άκρη.

  5. Ολοκληρωμένη διασφάλιση ποιότητας
    Κάθε πλάκα επικυρώνεται μέσω:

    • AFM, Raman, και XRD

    • Χαρτογράφηση ελαττωμάτων πλήρους κυψελού

    • Ανάλυση τραχύτητας επιφάνειας και δίνης

    • Μετρήσεις ηλεκτρικών ιδιοτήτων


Προδιαγραφές

  Αξία   8InchN τύπουSiCSubstrate
1 Πολυτύπος - Δεν ξέρω. 4HSiC
2 ΔιοδηγικότηταΤύπος - Δεν ξέρω. N
3 Διάμετρος χμ 2000,00±0,5 mm
4 Δάχος Εμ... 700±50μm
5 Άξονας προσανατολισμού της επιφάνειας κρυστάλλου βαθμός 40,0° προς ± 0,5°
6 Βαθιά διαχωρισμού χμ 1 ~ 1,25 mm
7 Προσανατολισμός στο κλαδί βαθμός ± 5°
8 Αντίσταση (μέσος όρος) Ωcm NA
9 TTV Εμ... NA
10 Επενδύσεις Εμ... NA
11 Υποκλίνεσαι. Εμ... NA
12 Δύση. Εμ... NA
13 MPD cm-2 NA
14 ΤΣΔ cm-2 NA
15 ΔΕΠ cm-2 NA
16 Το TED cm-2 NA
17 ΕΠΔ cm-2 NA
18 Εξωτερικοί τύποι - Δεν ξέρω. NA
19 SF (BSF) 2x2mm μέγεθος πλέγματος % NA
20 ΤΟΣ ((Συνολική χρήσιμη έκταση)) ((Μεγέθος πλέγματος 2x2mm) % NA
21 ΟνομαστικήEdgeExclusion χμ NA
22 Οπτικές γρατζουνιές - Δεν ξέρω. NA
23 Διάταξη: Διάταξη: χμ NA
24 SiFace - Δεν ξέρω. CMPολυθείσα
25 CFace - Δεν ξέρω. CMPολυθείσα
26 Επεξεργασία nm NA
27 Επεξεργασία της επιφάνειας nm NA
28 σήμανση με λέιζερ - Δεν ξέρω. Σοφία, πάνω από το Κουτάβι.
29 Edgechip ((Πρόσωπα και πλάτες) - Δεν ξέρω. NA
30 Εξιπλάσματα - Δεν ξέρω. NA
31 Τρύπες - Δεν ξέρω. NA
32 Σωματίδια (≥ 0,3um) - Δεν ξέρω. NA
33 Περιοχή ρύπανσης (μείγματα) - Δεν ξέρω. Κανένα:Και τα δύο πρόσωπα
34 Μειονεκτική μόλυνση μετάλλων (ICP-MS) άτομο/cm2 NA
35 Προφίλ Edge - Δεν ξέρω. Τσάμφερ, Ρ-Σχήμα.
36 Συσκευή - Δεν ξέρω. Πολλαπλές κυψέλεςΚασέτα ή Μονή κυψέληΚατασκευή






Εφαρμογές

 Οι επιταξιακές πλάκες SiC επιτρέπουν τη μαζική παραγωγή αξιόπιστων συσκευών ισχύος σε τομείς όπως:

  • Ηλεκτρικά οχήματα
    Μετατροπείς έλξης, ενσωματωμένοι φορτιστές και μετατροπείς DC/DC.

  • Ανανεώσιμες πηγές ενέργειας
    Ηλιακοί μετατροπείς, μετατροπείς αιολικής ενέργειας.

  • Βιομηχανικοί κινητήρες
    Αποτελεσματικές κινητήρες, συστήματα παροχής.

  • Υποδομή 5G / RF
    Ενισχυτές ισχύος και διακόπτες ραδιοφωνίας.

  • Καταναλωτικά Ηλεκτρονικά
    Συγκεντρωμένες, υψηλής απόδοσης πηγές ενέργειας.


Συχνές ερωτήσεις (FAQ)

1Ποιο είναι το όφελος των 8 ̊ SiC πλακιδίων;
Μειώνουν σημαντικά το κόστος παραγωγής ανά τσιπ μέσω της αύξησης της έκτασης της πλάκας και της απόδοσης της διαδικασίας.



2Πόσο ώριμη είναι η παραγωγή 8 ̊ SiC;
Η εταιρεία 8 ∆ εισέρχεται σε πιλοτική παραγωγή με επιλεγμένους ηγέτες της βιομηχανίας.



3Μπορεί να προσαρμοστεί το ντόπινγκ και το πάχος;
Ναι, είναι διαθέσιμη πλήρης προσαρμογή του προφίλ ντόπινγκ και του πάχους της επ.



4Είναι συμβατές οι υπάρχουσες μονάδες με τις πλάκες SiC 8 ̊;
Χρειάζονται μικρές αναβαθμίσεις εξοπλισμού για πλήρη συμβατότητα 8 ̊.



5Ποιο είναι το τυπικό χρόνο προετοιμασίας;
6-10 εβδομάδες για τις αρχικές παραγγελίες· μικρότερη για τις επαναλαμβανόμενες ποσότητες.



6Ποιες βιομηχανίες θα υιοθετήσουν το 8 ∆ SiC ταχύτερα;
Τομείς της αυτοκινητοβιομηχανίας, της ανανεώσιμης ενέργειας και των υποδομών δικτύου.
