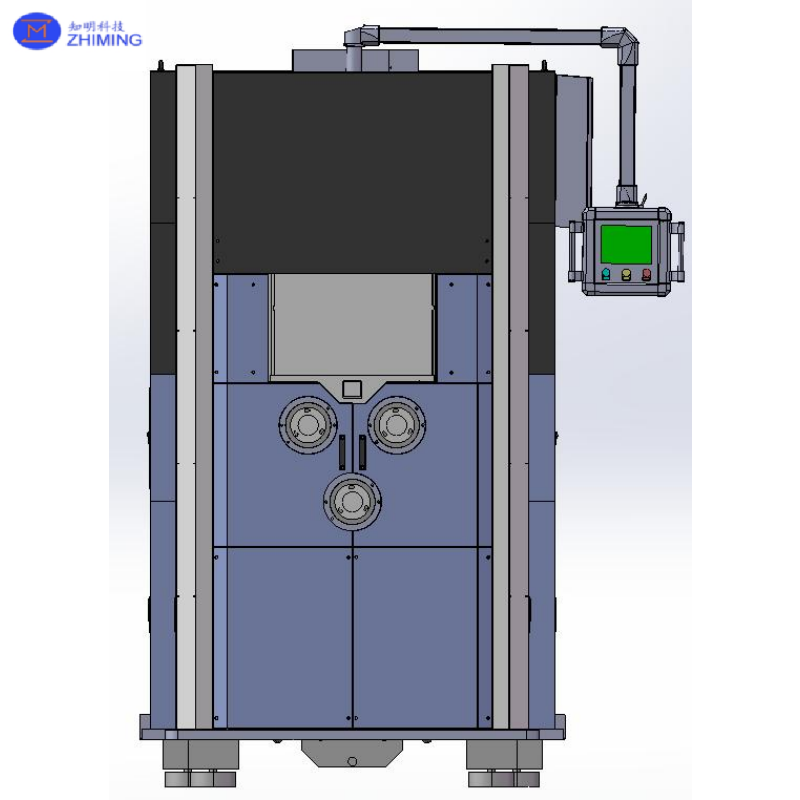

Συρματόπριονο Υψηλής Ακρίβειας JSZ1231D

Επισκόπηση Προϊόντος

Το Συρματόπριονο Υψηλής Ακρίβειας JSZ1231D έχει σχεδιαστεί για εφαρμογές κοπής ακριβείας στη βιομηχανία ημιαγωγών. Είναι κατάλληλο για κοπή υψηλής απόδοσης και υψηλής ακρίβειας ράβδων ημιαγωγών και άλλων σκληρών και εύθραυστων υλικών.

Το μηχάνημα διαθέτει ενσωματωμένη δομή υψηλής ακαμψίας, σύστημα κίνησης κύριου κυλίνδρου υψηλής ταχύτητας, ακριβή έλεγχο τάσης σύρματος, υδραυλική σύσφιξη τεμαχίου εργασίας και σταθερό σύστημα ελέγχου. Υποστηρίζει μέγιστη ταχύτητα σύρματος έως 2.200 m/min, ακρίβεια κοπής ±0,01 mm και ελάχιστο πάχος φέτας μικρότερο από 0,05 mm, καθιστώντας το κατάλληλο για επεξεργασία πλακετών ημιαγωγών όπου η ακρίβεια, η σταθερότητα και η αξιοποίηση υλικού είναι κρίσιμες.

Κύριες Τεχνικές Προδιαγραφές

• Μέγιστο μέγεθος τεμαχίου εργασίας: Π90 × Υ220 × Μ450 mm
• Μέγιστο μήκος τεμαχίου εργασίας: 450 mm
• Μέγιστη ταχύτητα σύρματος: 2.200 m/min
• Μέγιστη χωρητικότητα αποθήκευσης σύρματος: 100 km
• Εύρος διαμέτρου σύρματος: 0,014–0,1 mm
• Εύρος ελέγχου τάσης σύρματος: 0–15 N
• Διαδρομή τροφοδοσίας: ≤220 mm
• Ταχύτητα τροφοδοσίας κοπής: 0,01–5 mm/min, ρυθμιζόμενη
• Ταχύτητα γρήγορης τροφοδοσίας: 200 mm/min
• Χωρητικότητα δεξαμενής πολτού: 300 L
• Σύσφιξη τεμαχίου εργασίας: Αυτόματη υδραυλική σύσφιξη
• Μέγιστη ταχύτητα κύριου κυλίνδρου: <4.500 σ.α.λ.
• Μέγιστη διάμετρος κύριου κυλίνδρου: Ø160 mm
• Κύριοι κύλινδροι: 3 τεμ. + 3 εφεδρικά τεμ.
• Λειτουργία κοπής: Τροφοδοσία προς τα κάτω
• Λειτουργία κίνησης σύρματος: Παλινδρομική ή μονής κατεύθυνσης λειτουργία
• Τροφοδοσία: Τριφασικό τεσσάρων καλωδίων AC 380V ±10%, 50/60 Hz
• Διαστάσεις μηχανήματος: Περίπου Μ1750 × Π1600 × Υ2900 mm
• Βάρος μηχανήματος: Περίπου 8 τόνοι

Βασικά Πλεονεκτήματα

Το μηχάνημα υιοθετεί συμπαγή δομικό σχεδιασμό με σχετικά μικρό αποτύπωμα. Το σώμα του μηχανήματος είναι κατασκευασμένο από χάλυβα υψηλής αντοχής, ενώ η βάση χρησιμοποιεί ενσωματωμένη δομή χύτευσης για τη βελτίωση της συνολικής ακαμψίας και της μακροπρόθεσμης σταθερότητας λειτουργίας.

Όλα τα κύρια συστήματα κίνησης χρησιμοποιούν δομές άμεσης κίνησης, βοηθώντας στη μείωση των σφαλμάτων μετάδοσης και της μηχανικής φθοράς, ενώ παρέχουν χαμηλότερο θόρυβο λειτουργίας και υψηλότερη ακρίβεια κίνησης.

Κάθε ένας από τους τρεις κύριους κυλίνδρους κινείται ανεξάρτητα από έναν κινητήρα άμεσης κίνησης. Αυτός ο σχεδιασμός μειώνει το φορτίο που προκαλείται από το σύρμα που τραβάει τους κυλίνδρους, βοηθώντας στη μείωση της θραύσης του σύρματος, καθώς και της φθοράς της αυλάκωσης του κυλίνδρου και της κατανάλωσης σύρματος.

Το μηχάνημα διαθέτει μειωμένη απόσταση άξονα περίπου 270 mm, η οποία βελτιώνει τη σταθερότητα του σύρματος κατά την κοπή και βοηθά στην αύξηση της απόδοσης κοπής, ενώ μειώνει τον χρόνο κοπής και την κατανάλωση σύρματος.

Η ανίχνευση θραύσης σύρματος διπλής όψης βελτιώνει την ευαισθησία του συναγερμού. Το ηλεκτρικό σύστημα ελέγχου περιλαμβάνει επίσης προστασία από διακοπή ρεύματος για να βοηθήσει στη μείωση της θραύσης του σύρματος και της απόρριψης τεμαχίων εργασίας που προκαλούνται από απροσδόκητες διακοπές ρεύματος.

Με μέγιστη ταχύτητα σύρματος 2.200 m/min και ακριβή έλεγχο τάσης, το μηχάνημα είναι κατάλληλο για διαδικασίες κοπής λεπτού σύρματος, διατηρώντας παράλληλα σταθερή λειτουργία του σύρματος.

Η ακρίβεια κοπής μπορεί να φτάσει ±0,01 mm, ενώ το ελάχιστο πάχος φέτας είναι μικρότερο από 0,05 mm, καλύπτοντας τις απαιτήσεις κοπής πλακετών ημιαγωγών υψηλής ακρίβειας.

Κύρια Στοιχεία Συστήματος

Το μηχάνημα αποτελείται κυρίως από:

• Μονάδα καρούλι σύρματος για παροχή και αποθήκευση σύρματος
• Μονάδα μετατόπισης σύρματος για ομαλή εκτύλιξη και ομοιόμορφη επανατύλιξη
• Μονάδα ελέγχου τάσης για διατήρηση σταθερής τάσης σύρματος
• Σύστημα τροχαλίας οδηγού για ακριβή και ομαλή καθοδήγηση σύρματος
• Μονάδα ατράκτου και κυλίνδρου για κοπή ακριβείας
• Μονάδα τροφοδοσίας για στερέωση τεμαχίου εργασίας και ελεγχόμενη κίνηση κοπής
• Εναλλάκτης θερμότητας για έλεγχο θερμοκρασίας υγρού κοπής
• Σύστημα πολτού και ψύξης
• Ηλεκτρικό ντουλάπι ελέγχου
• Διεπαφή ανθρώπου-μηχανής για ρύθμιση παραμέτρων, λειτουργία και παρακολούθηση κατάστασης

Κριτήρια Ακρίβειας και Αποδοχής

• Φυγόκεντρος κύριου κυλίνδρου: ≤0,02 mm
• Ακτινική φυγόκεντρος επιφάνειας κώνου κουτιού ατράκτου: ≤0,005 mm
• Αξονική φυγόκεντρος άξονα ατράκτου: ≤0,005 mm
• Αναλογία επαφής μεταξύ κώνου ατράκτου και οπής κώνου: ≥70%
• Ευθύτητα κάθετης τροφοδοσίας: ≤0,005 mm/150 mm
• Στρέβλωση σύρματος: Λιγότερες από 5 στροφές ανά μέτρο
• Δόνηση ατράκτου τροφοδοσίας/λήψης: ≤5 m/s²
• Φυγόκεντρος τροχού τροφοδοσίας/λήψης: ≤0,15 mm

Περιβάλλον Λειτουργίας

• Συνιστώμενη θερμοκρασία περιβάλλοντος: 18–28°C
• Σχετική υγρασία: ≤75%
• Δόνηση περιβάλλοντος: ≤0,5G
• Θερμοκρασία νερού ψύξης: 11 ±1°C
• Ροή νερού ψύξης: 20–50 L/min
• Πίεση νερού ψύξης: 0,2–0,4 MPa
• Απαιτούμενη ικανότητα ψύξης: ≥5 kW
• Πραγματική κατανάλωση ενέργειας μηχανήματος: περίπου 5 kWh

Εφαρμογές

Το μηχάνημα χρησιμοποιείται κυρίως για κοπή ακριβείας πλακετών ημιαγωγών και άλλων σκληρών και εύθραυστων υλικών. Είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν λεπτή κοπή, υψηλή ακρίβεια κοπής, σταθερή λειτουργία σύρματος, χαμηλή θραύση σύρματος και βελτιωμένη αξιοποίηση υλικού.

Σύντομη Περιγραφή Προϊόντος για Ιστότοπο / Κατάλογο

Συρματόπριονο Υψηλής Ακρίβειας JSZ1231D

Σχεδιασμένο για κοπή πλακετών ημιαγωγών ακριβείας, το JSZ1231D υποστηρίζει λεπτές διαμέτρους σύρματος από 0,014 έως 0,1 mm και μέγιστη ταχύτητα σύρματος 2.200 m/min. Η δομή υψηλής ακαμψίας του, οι ανεξάρτητα κινούμενοι κύριοι κύλινδροι, ο ακριβής έλεγχος τάσης και η αυτόματη υδραυλική σύσφιξη παρέχουν σταθερή και ακριβή απόδοση κοπής.

Το μηχάνημα υποστηρίζει τεμάχια εργασίας μήκους έως 450 mm, επιτυγχάνει ακρίβεια κοπής ±0,01 mm και μπορεί να παράγει φέτες πάχους μικρότερου από 0,05 mm. Η ανίχνευση θραύσης σύρματος διπλής όψης, το υγρό κοπής με ελεγχόμενη θερμοκρασία και το σταθερό ηλεκτρικό σύστημα ελέγχου το καθιστούν κατάλληλο για αξιόπιστη και αποδοτική επεξεργασία υλικών ημιαγωγών.
