Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH

Πληρωμής & Αποστολής Όροι:

Χρόνος παράδοσης: 2-4 εβδομάδες
Όροι πληρωμής: Τ/Τ
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Εξωτερική διάμετρος (OD): 25 ¢ 100 μμ Ελάχιστο ύψος: ~ 2x υπερβολική δόση
Τύπος: Διαφανής και τυφλός Μέγεθος γκοφρετών: Μέχρι 300 mm
Μέγεθος πίνακα: Μέχρι 515 x 515 mm Δάχος (mm): 0.1 ̇ 0.7
Υλικό: BF33 JGS1 JGS2 ζαφείρι Ελάχιστο πάχος: 0.3mm
Μέσω σχήματος: Καθαρός.
Επισημαίνω:

Συσκευή από γυαλί ζαφείρι

,

Αισθητήρες Κατασκευή γυαλιού από ζαφείρι

,

JGS1 JGS2 ζαφείρινα γυαλιά

Περιγραφή προϊόντων

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία

Σύνοψη προϊόντος

Η τεχνολογία Through-Glass Vias (TGV) προσφέρει μια καινοτόμο λύση για την κατασκευή και συσκευασία αισθητήρων, χρησιμοποιώντας υλικά υψηλής ποιότητας όπως JGS1, JGS2, ζαφείρι και γυαλί Corning.Αυτή η τεχνολογία έχει σχεδιαστεί για να ενισχύσει την απόδοση, την αξιοπιστία και τις δυνατότητες ενσωμάτωσης των αισθητήρων που χρησιμοποιούνται σε διάφορες βιομηχανίες, συμπεριλαμβανομένων της αυτοκινητοβιομηχανίας, της αεροδιαστημικής, της ιατρικής και των καταναλωτικών ηλεκτρονικών.

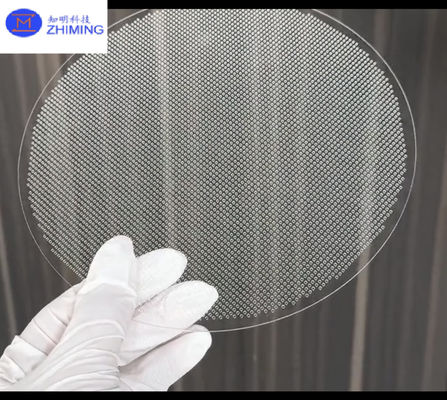

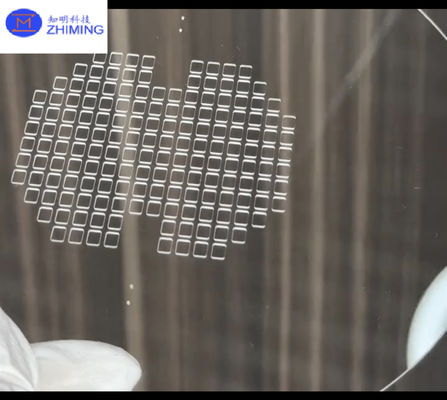

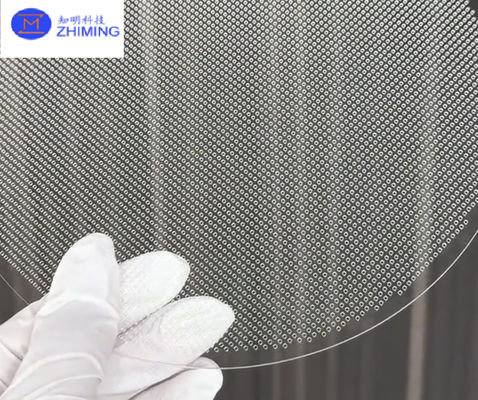

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 0Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 1Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 2

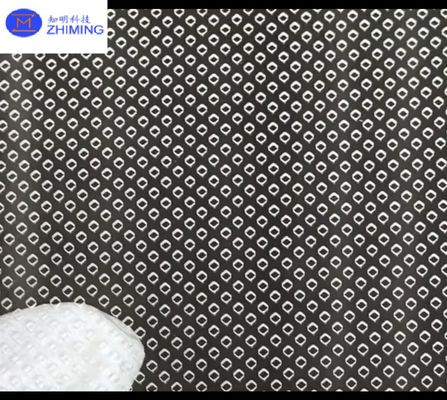

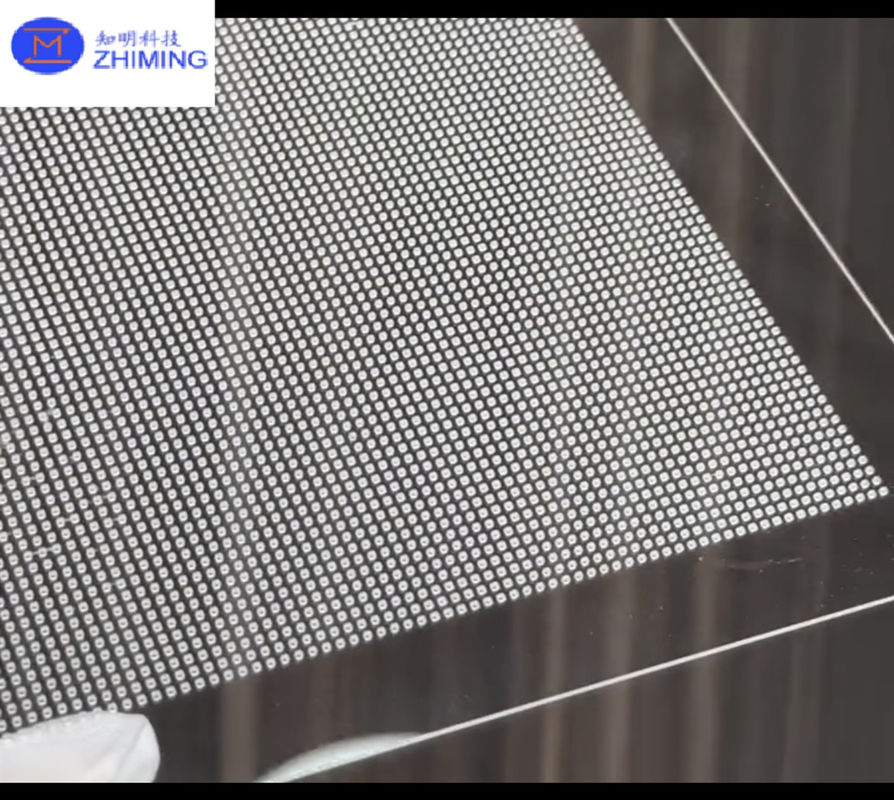

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 3Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 4Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 5

Ιδιότητες του προϊόντος

Η τεχνολογία Through-Glass Vias (TGV) επιτρέπει τη μικροποίηση συσκευών παρέχοντας συμπαγές λύσεις διασύνδεσης.προσφέροντας μη κολλητική διαδικασία που εξαλείφει τα ζητήματα των εκπομπών αερίωνΤα TGV παρουσιάζουν ανώτερα χαρακτηριστικά υψηλής συχνότητας, τα οποία τα καθιστούν ιδανικά για εφαρμογές ραδιοσυχνοτήτων λόγω της χαμηλής χωρητικότητάς τους,ελάχιστη επαγωγικότηταΤα χαρακτηριστικά αυτά καθιστούν τα TGV εξαιρετικά αποτελεσματικά για συσκευασίες WL-CSP MEMS.

Επιπλέον, η τεχνολογία TGV διασφαλίζει ακριβή ανοχή διασταύρωσης, διατηρώντας ένα σταθερό διασταύρωση μικρότερο από ± 20 μm ανά πλάκα 200 mm. Αυτή η ακρίβεια διατηρείται επίσης στο διασταύρωση,με διακυμάνσεις που διατηρούνται κάτω από ±20μmΤο TGV είναι προσαρμόσιμο για χρήση με πλακίδια διαμέτρου έως 200 mm, αυξάνοντας περαιτέρω την ευελιξία της εφαρμογής.



Τυπικές προδιαγραφές

Υλικό

Βόροφλοάτ 33, SW-YY

Μέγεθος γυαλιού

∆φ200 mm

Ελάχιστο πάχος

0.3mm

Μίν. διάμετρος

φ0,15 mm

Ανεκτικότητα μεγέθους τρύπας

±0,02 mm

Μέγιστη αναλογία όψεως

1: 5.

Μέσω υλικού

Σι, Τάνγκστεν.

Μέσα από την ερμηνεία (δοκιμή διαρροής)

1 × 10-9Πα· μ3/s

Διαχωρισμός μέσω γυαλιού

ΕΜΣ.

0μm〜3.0μm

Επιλογή 1

0 μm ~ 1,0 μm

Επιλογή 2

-3,0μm〜0μm

Μέσω σχήματος

Καθαρός.

Διαδικασία κοιλότητας

Διαθέσιμο

Διαδικασία μετάλλωσης

Διαθέσιμο

Διαδικασία εκτόξευσης

Διαθέσιμο

Σημείωση: Πρόκειται για τυποποιημένες προδιαγραφές.
Σε περίπτωση που έχετε κάποιο άλλο αίτημα εκτός από τα παραπάνω, παρακαλούμε μη διστάσετε να επικοινωνήσετε μαζί μας.

Κατασκευή γυάλινων διαδρόμων

Το TGV υποστρώματα παράγονται χρησιμοποιώντας έναν συνδυασμό της τεχνολογίας λέιζερ και χαρακτικής.Το λέιζερ εισάγει δομικές τροποποιήσεις στο γυαλίΗ διαδικασία αυτή είναι γνωστή ως ελκυστική εικόνα με λέιζερ.Δεν δημιουργεί ρήξεις στο γυαλί και επιτρέπει τη δημιουργία τόσο τυφλών και μέσω των διαδρόμων στο γυαλίΟι προηγμένες τεχνικές επεξεργασίας με λέιζερ και χαρακτικής επιτρέπουν τη δημιουργία πολύ υψηλών αναλογιών όψεως.

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 6



Στρώσεις:

Οι αυξανόμενες απαιτήσεις για εύρος ζώνης σε υπολογιστές υψηλής απόδοσης, επικοινωνίες πέμπτης γενιάς (5G) και εφαρμογές Διαδικτύου των Πραγμάτων (IoT) έχουν οδηγήσει στη μετάβαση σε 2.5D και 3D διακόπτεςΑυτές οι τεχνολογίες απαιτούν χαμηλότερη απώλεια υψηλής συχνότητας και υψηλότερη αναλογία βάθους τρύπας προς διάμετρο για κάθετες διασυνδέσεις, γεγονός που με τη σειρά του απαιτεί τη χρήση TGV με υψηλές αναλογίες όψεων.ΕπιπλέονΓια να επιτευχθεί μια υψηλή πυκνότητα σωλήνων σε μια δεδομένη περιοχή απαιτείται η κάθε σωλήνα να καταλαμβάνει ελάχιστο χώρο.Αυτό οδηγεί σε μια ζήτηση για μικρότερες γωνίες κώλων, καθώς οι διάδρομοι με μεγαλύτερες γωνίες ανοίγματος, που χαρακτηρίζονται από μεγαλύτερες γωνίες κώδους, γίνονται λιγότερο ευνοϊκοί.



Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 7

Εφαρμογή προϊόντος

Τα γυάλινα διαδρόμια (TGV) χρησιμοποιούνται ευρέως στους ακόλουθους τομείς:

Υπολογιστές υψηλής απόδοσης: Αντιμετώπιση των απαιτήσεων για υψηλό εύρος ζώνης και χαμηλή καθυστέρηση.

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 8

Επικοινωνία πέμπτης γενιάς (5G): Υποστήριξη της μετάδοσης σήματος υψηλής συχνότητας και μείωση της απώλειας υψηλής συχνότητας.

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 9

Διαδίκτυο πραγμάτων (IoT): Σύνδεση πολλαπλών μικρών συσκευών για την επίτευξη ολοκλήρωσης υψηλής πυκνότητας.

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 10

Ηλεκτρονικοί αισθητήρεςΧρησιμοποιείται στην τεχνολογία αισθητήρων για τη μικροποίηση και τις κάθετες διασυνδέσεις υψηλής ακρίβειας.

Μέσα από γυάλινες διάδρομες (TGV) για JGS1 JGS2 ζαφείρινα γυαλιά για αισθητήρες κατασκευή και συσκευασία 11

Οι εφαρμογές αυτές απαιτούν TGV με υψηλές αναλογίες όψεως και υψηλή πυκνότητα για να ανταποκριθούν στις πολύπλοκες απαιτήσεις της σύγχρονης τεχνολογίας.

Ερωτήσεις και απαντήσεις



Τι είναι μέσα από το γυαλί μέσω της τεχνολογίας TGV;



Η τεχνολογία Through Glass Via (TGV) είναι μια τεχνική μικροπλαστικής που χρησιμοποιείται για τη δημιουργία κάθετων ηλεκτρικών συνδέσεων μέσω ενός υαλοπίνακα.Η τεχνολογία αυτή είναι απαραίτητη για τις προηγμένες εφαρμογές ηλεκτρονικών συσκευασιών και των συσκευαστών, όπου επιτρέπει την ενσωμάτωση διαφόρων ηλεκτρονικών εξαρτημάτων με υψηλή πυκνότητα και ακρίβεια.

Τι είναι το TGV στα ημιαγωγικά;



Στην βιομηχανία ημιαγωγών, η τεχνολογία Through Glass Via (TGV) αναφέρεται σε μια μέθοδο για τη δημιουργία κάθετων ηλεκτρικών συνδέσεων μέσω γυάλινου υπόστρωμα.Η τεχνική αυτή είναι ιδιαίτερα χρήσιμη για εφαρμογές που απαιτούν ολοκλήρωση υψηλής πυκνότητας, υψηλής συχνότητας και βελτιωμένη θερμική και μηχανική σταθερότητα.



Κλειστές λέξεις:

  1. Διάδρομοι διά γυαλιού (TGV)

  2. Γυαλί TGV

  3. Ζαφείρι TGV

  4. Λύσεις διασύνδεσης

  5. Προηγμένη τεχνολογία ημιαγωγών
