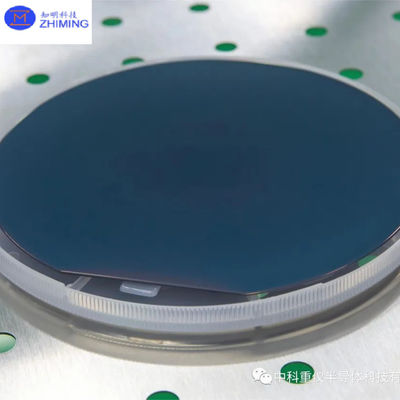

Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS

Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Αριθμό μοντέλου: GaN-on-Si

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1
Χρόνος παράδοσης: 2-4 εβδομάδες
Όροι πληρωμής: Τ/Τ
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Θερμική αγωγιμότητα: 100 έως 180 W/m.K. Κινητικότητα ηλεκτρονίων: 800 έως 2000 cm2/Vs
Δυναμική τάση: 600 έως 1200 V/μm Διάλειμμα: 3.4 eV
Πυκνότητα ισχύος: Υψηλή Ταχύτητα μετατροπής: Γρήγορα
στρώμα πυριτίου Θερμική αγωγιμότητα: 150 έως 200 W/m.K στρώμα πυριτίου Κινητικότητα ηλεκτρονίων: 1500 cm2/Vs
στρώμα πυριτίου Bandgap: 1.1 eV στρώμα πυριτίου πυκνότητα ισχύος: Χαμηλά
Επισημαίνω:

8 ιντσών νιτρικό γάλλιο σε πλακέτα πυριτίου.

,

Δύο ίντσες νιτρικό γάλλιο σε κυψέλη πυριτίου.

,

4 ίντσες νιτρικό γάλλιο σε κυψέλη πυριτίου.

Περιγραφή προϊόντων

Νιτρικό γάλλιο σε σφαιρίδιο πυριτίου GaN-on-Si 2,4,60,8 ίντσες για την τεχνολογία CMOS



Νιτρικό γάλλιο στο περίληψη της πλακέτας του πυριτίου



Το νιτρώδιο του γαλλίου στο πυρίτιο (GaN-on-Si) αντιπροσωπεύει μια ελπιδοφόρα πρόοδο στην τεχνολογία των ημιαγωγών.συνδυάζοντας τις ευνοϊκές ιδιότητες του νιτρικού γαλλίου (GaN) με το οικονομικά αποδοτικό υπόστρωμα του πυριτίουΗ παρούσα περίληψη διερευνά τα βασικά χαρακτηριστικά και τις πιθανές εφαρμογές των Wafers GaN-on-Si στη βιομηχανία ημιαγωγών.



Τα Wafers GaN-on-Si αξιοποιούν τις ανώτερες θερμικές και ηλεκτρικές ιδιότητες του GaN, οι οποίες ξεπερνούν τις παραδοσιακές συσκευές πυριτίου από άποψη απόδοσης και αποδοτικότητας.Η ενσωμάτωση του GaN σε υποστρώματα πυριτίου προσφέρει βελτιωμένη θερμική αγωγιμότητα σε σύγκριση με άλλα υποστρώματα όπως το ζαφείρι, συμβάλλοντας στη βελτίωση των δυνατοτήτων χειρισμού ισχύος και στη μείωση της απώλειας θερμότητας σε εφαρμογές υψηλής ισχύος.



Η επιλογή των υλικών ημιαγωγών διαδραματίζει κρίσιμο ρόλο στην επίτευξη αξιόπιστων και αποτελεσματικών ηλεκτρονικών συσκευών.Η εταιρεία έχει για πολύ καιρό κυριαρχήσει στον κλάδο αλλά αντιμετωπίζει προκλήσεις στην κάλυψη των αυξανόμενων απαιτήσεων των σύγχρονων ηλεκτρονικών συσκευών.Το GaN-on-Si αναδεικνύεται ως μια βιώσιμη εναλλακτική λύση, ικανή να αντιμετωπίσει αυτές τις προκλήσεις με την υψηλή τάση διάσπασης, την υψηλή κινητικότητα των ηλεκτρονίων,και συμβατότητα με τις υφιστάμενες διαδικασίες κατασκευής πυριτίου.



Τα εργαλεία προσομοίωσης και ανάλυσης είναι ζωτικής σημασίας για την αξιολόγηση των ηλεκτρικών και θερμικών ιδιοτήτων των πλακών GaN-on-Si, βοηθώντας τους σχεδιαστές στη βελτιστοποίηση της απόδοσης και της απόδοσης της συσκευής.Η παρούσα περίληψη υπογραμμίζει τη σημασία της επιλογής υλικών στην παραγωγή ημιαγωγών, τονίζοντας το GaN-on-Si ως έναν πολλά υποσχόμενο υποψήφιο για ηλεκτρονική ισχύς επόμενης γενιάς, φωτισμό LED και συσκευές ασύρματης επικοινωνίας.



Συμπερασματικά, οι πλάκες GaN-on-Si προσφέρουν μια συναρπαστική συνέργεια των πλεονεκτημάτων απόδοσης του GaN και της κλιμακωτότητας παραγωγής του πυριτίου,προετοιμασία για βελτιωμένες συσκευές ημιαγωγών ικανές να ανταποκρίνονται στις εξελισσόμενες απαιτήσεις των σύγχρονων εφαρμογών τεχνολογίας.

Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 0

Νιτρικό γάλλιο στις ιδιότητες της πλακέτας πυριτίου



Οι ιδιότητες του νιτρικού γαλλίου σε πλακίδια πυριτίου (GaN-on-Si) περιλαμβάνουν:



  1. Ηλεκτρικές ιδιότητες:

    • Υψηλή κινητικότητα των ηλεκτρονίων: Το GaN-on-Si παρουσιάζει υψηλή κινητικότητα των ηλεκτρονίων, επιτρέποντας ταχύτερες ταχύτητες εναλλαγής και χαμηλότερη αντίσταση ενεργοποίησης σε συσκευές ισχύος.
    • Υψηλή τάση διάσπασης: Οι συσκευές GaN-on-Si μπορούν να αντέξουν υψηλότερες τάσεις σε σύγκριση με τις παραδοσιακές συσκευές πυριτίου, καθιστώντας τις κατάλληλες για εφαρμογές υψηλής ισχύος.
  2. Θερμικές ιδιότητες:

    • Βελτιωμένη θερμική αγωγιμότητα: Τα υπόστρωμα του πυριτίου παρέχουν καλύτερη θερμική αγωγιμότητα σε σύγκριση με το ζαφείρι, βελτιώνοντας την απώλεια θερμότητας και την αξιοπιστία των συσκευών GaN-on-Si.
    • Μειωμένη θερμική αντίσταση: Η χαμηλότερη θερμική αντίσταση επιτρέπει την αποτελεσματική διαχείριση της θερμότητας, κρίσιμη για τη διατήρηση των επιδόσεων της συσκευής και τη μακροζωία της υπό λειτουργία υψηλής ισχύος.
  3. Υλική συμβατότητα και ενσωμάτωση:

    • Συμβατότητα με τις διαδικασίες κατασκευής πυριτίου: οι πλάκες GaN-on-Si μπορούν να κατασκευαστούν χρησιμοποιώντας υφιστάμενες εγκαταστάσεις επεξεργασίας πυριτίου,να επιτρέψει την οικονομικά αποδοτική παραγωγή και την ενσωμάτωση στην παραγωγή ημιαγωγών.
    • Ικανότητα ενσωμάτωσης: Η δυνατότητα ενσωμάτωσης συσκευών GaN με κυκλώματα με βάση το πυρίτιο αυξάνει την ευελιξία του σχεδιασμού και επιτρέπει την ανάπτυξη πολύπλοκων ολοκληρωμένων συστημάτων.
  4. Οπτικές και φυσικές ιδιότητες:

    • Διαφάνεια προς το ορατό φως: Τα υλικά GaN-on-Si μπορούν να είναι διαφανή στο ορατό φάσμα, καθιστώντας τα κατάλληλα για οπτοηλεκτρονικές εφαρμογές όπως LED και φωτοανιχνευτές.
    • Μηχανολογική σταθερότητα: Τα Wafers GaN-on-Si προσφέρουν μηχανική σταθερότητα, κρίσιμη για τη διατήρηση της ακεραιότητας και της απόδοσης της συσκευής σε διάφορες συνθήκες λειτουργίας.

Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 1Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 2Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 3





Προδιαγραφή προϊόντος
Άρθρα GaN-on-Si
4 εκατοστά 6 ίντσες 8 ίντσες 12 ίντσες
Δάχος επι-στρώματος <4um
Μέσο κυριαρχικό μέγιστο μήκος κύματος 405-425nm 445-465nm 515-535nm
FWHM < 25nm για το μπλε/Near-Uv< 45nm για το πράσινο
Πύργος βάφλου < 50 μm





Νιτρικό γάλλιο στην εφαρμογή της πλακέτας πυριτίου



  1. Ηλεκτρονική ενέργεια: Οι πλάκες GaN-on-Si χρησιμοποιούνται σε συσκευές υψηλής συχνότητας και υψηλής ισχύος, όπως ενισχυτές RF, μετατροπείς ισχύος και πηγές ρεύματος.και βελτιωμένη θερμική διαχείριση σε σύγκριση με τις παραδοσιακές συσκευές με βάση το πυρίτιο.

  2. Φωτισμός LED: Τα υλικά GaN-on-Si χρησιμοποιούνται στην κατασκευή LEDs (Light Emitting Diodes) για γενικό φωτισμό, φωτισμό αυτοκινήτων και οθόνες.και μεγαλύτερη διάρκεια ζωής σε σύγκριση με τα συμβατικά LED.

  3. Ασύρματη επικοινωνία: Οι συσκευές GaN-on-Si χρησιμοποιούνται σε συστήματα ασύρματης επικοινωνίας υψηλής ταχύτητας, συμπεριλαμβανομένων των δικτύων 5G και των εφαρμογών ραντάρ.Η υψηλή συχνότητα και τα χαμηλά χαρακτηριστικά θορύβου τους καθιστούν κατάλληλους για αυτές τις απαιτητικές εφαρμογές..

  4. Ηλιακή ενέργεια: Η τεχνολογία GaN-on-Si διερευνάται για χρήση σε φωτοβολταϊκά (PV) ηλιακά κύτταρα με σκοπό τη βελτίωση της απόδοσης και τη μείωση του κόστους που σχετίζεται με τη μετατροπή και αποθήκευση ενέργειας.

  5. Καταναλωτικά Ηλεκτρονικά: Το GaN-on-Si ενσωματώνεται σε διάφορες ηλεκτρονικές συσκευές καταναλωτών, όπως προσαρμογείς ισχύος, φορτιστές και μετατροπείς, λόγω του συμπαγούς μεγέθους, της υψηλής απόδοσης και των δυνατοτήτων γρήγορης φόρτισης.

  6. Αυτοκινητοβιομηχανία: Οι πλάκες GaN-on-Si κερδίζουν έδαφος σε εφαρμογές αυτοκινήτων, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων (EV), όπου χρησιμοποιούνται σε ηλεκτρονικά συστήματα ισχύος για αποτελεσματική μετατροπή και διαχείριση ενέργειας.

  7. Ιατρικός εξοπλισμόςΗ τεχνολογία GaN-on-Si χρησιμοποιείται σε ιατρικές συσκευές λόγω της αξιοπιστίας, της αποτελεσματικότητας και της ικανότητάς της να χειρίζεται σήματα υψηλής συχνότητας.συνεισφορά στις εξελίξεις στον τομέα της απεικόνισης της διάγνωσης και του θεραπευτικού εξοπλισμού.

  8. Βιομηχανικές εφαρμογές: Οι συσκευές GaN-on-Si βρίσκουν εφαρμογές στον βιομηχανικό αυτοματισμό, τη ρομποτική και τις πηγές ρεύματος, όπου η υψηλή απόδοση και αξιοπιστία είναι κρίσιμες.

Συνολικά, τα Wafers GaN-on-Si προσφέρουν μια ευπροσάρμοστη πλατφόρμα για διάφορες εφαρμογές ημιαγωγών υψηλών επιδόσεων, συμβάλλοντας στην πρόοδο στην ενεργειακή απόδοση, την τεχνολογία επικοινωνιών,και καταναλωτικών ηλεκτρονικών.





Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 4Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 5Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 6Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 7

Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 8Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 9Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 10Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 11

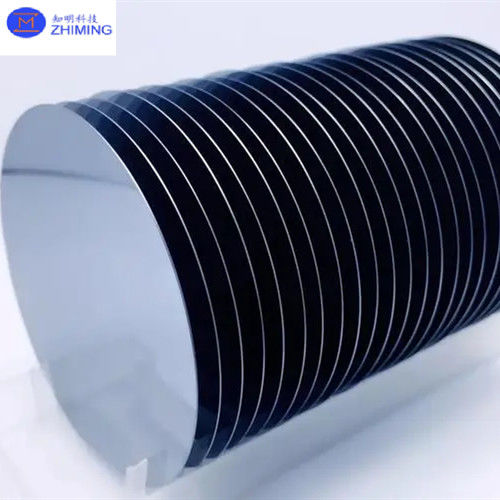

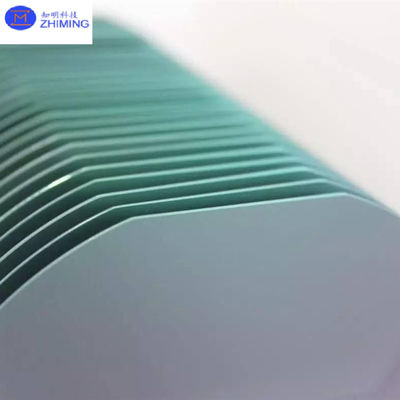

Το νιτρώδιο γαλίου ZMSH στη φωτογραφία της πλακέτας πυριτίου

Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 12

Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 13Νιτρικό γαλλίμιο σε κυψέλη πυριτίου GaN-on-Si 2 ίντσες 4 ίντσες 6 ίντσες 8 ίντσες για την τεχνολογία CMOS 14

Νιτρικό Γαλλίμιο στο Q&A του Silicon Wafer



Τι είναι το νιτρίδιο του γαλλίου στο Si;



Το νιτρώδιο του γαλλίου στο πυρίτιο (GaN-on-Si) αναφέρεται σε μια τεχνολογία ημιαγωγών όπου το νιτρώδιο του γαλλίου (GaN) καλλιεργείται σε υπόστρωμα πυριτίου (Si).Η ενσωμάτωση αυτή συνδυάζει τις μοναδικές ιδιότητες και των δύο υλικών για να επιτευχθεί βελτιωμένη απόδοση σε διάφορες ηλεκτρονικές και οπτοηλεκτρονικές εφαρμογές.

Βασικά σημεία σχετικά με το GaN-on-Si:

  1. Συνδυασμός υλικών: Το GaN είναι γνωστό για το ευρύ εύρος ζώνης του και την υψηλή κινητικότητα των ηλεκτρονίων, καθιστώντας το κατάλληλο για εφαρμογές υψηλής ισχύος και υψηλής συχνότητας.παρέχει οικονομικά αποδοτικό υπόστρωμα με καθιερωμένες διαδικασίες παραγωγής.

  2. Πλεονεκτήματα: Η ενσωμάτωση του GaN σε υπόστρωμα πυριτίου προσφέρει αρκετά πλεονεκτήματα:

    • Αποδοτικότητα κόστους: Η αξιοποίηση των υφιστάμενων εγκαταστάσεων παραγωγής πυριτίου μειώνει το κόστος παραγωγής σε σύγκριση με τη χρήση υποστρώματος από ζαφείρι ή καρβίδιο του πυριτίου.
    • Θερμική διαχείριση: Τα υποστρώματα πυριτίου έχουν καλύτερη θερμική αγωγιμότητα σε σύγκριση με άλλα υλικά, βοηθώντας στην απώλεια θερμότητας από τις συσκευές GaN.
    • Δυνατότητα κλιμακώσεως: Η τεχνολογία GaN-on-Si μπορεί ενδεχομένως να επωφεληθεί από την επεκτασιμότητα και την υποδομή του πυριτίου στη βιομηχανία ημιαγωγών.

Ποια είναι τα πλεονεκτήματα του νιτρικού γαλλίου έναντι του πυριτίου;



Το νιτρώδιο του γαλλίου (GaN) προσφέρει αρκετά πλεονεκτήματα έναντι του πυριτίου (Si), ειδικά σε ορισμένες εφαρμογές υψηλών επιδόσεων:

  1. Ευρύ εύρος ζώνης: Το GaN έχει ευρύτερο εύρος ζώνης (περίπου 3,4 eV) σε σύγκριση με το πυρίτιο (1,1 eV).Αυτό το χαρακτηριστικό επιτρέπει στις συσκευές GaN να λειτουργούν σε υψηλότερες τάσεις και θερμοκρασίες χωρίς σημαντικά ρεύματα διαρροής, καθιστώντας τους κατάλληλους για εφαρμογές υψηλής ισχύος.

  2. Υψηλή κινητικότητα ηλεκτρονίων: Το GaN παρουσιάζει υψηλότερη κινητικότητα ηλεκτρονίων από το πυρίτιο, πράγμα που σημαίνει ότι τα ηλεκτρόνια μπορούν να κινούνται ταχύτερα μέσα από το υλικό.Αυτή η ιδιότητα έχει ως αποτέλεσμα ταχύτερες ταχύτητες διακόπτη και χαμηλότερη αντίσταση σε ηλεκτρονικές συσκευές, οδηγώντας σε μεγαλύτερη απόδοση και μειωμένες απώλειες ισχύος.

  3. Υψηλή τάση διακοπής: Οι συσκευές GaN μπορούν να αντέξουν υψηλότερες τάσεις διάσπασης σε σύγκριση με το πυρίτιο.

  4. Λειτουργία υψηλής συχνότητας: Λόγω της υψηλής κινητικότητας των ηλεκτρονίων και των χαμηλών παρασιτικών χωρητικότητών τους, οι συσκευές GaN μπορούν να λειτουργούν σε πολύ υψηλότερες συχνότητες από τις συσκευές με βάση το πυρίτιο.Αυτό καθιστά το GaN ιδανικό για εφαρμογές σε ενισχυτές ραδιοσυχνοτήτων, μετατροπείς ισχύος υψηλής συχνότητας και συστήματα ασύρματης επικοινωνίας (π.χ. δίκτυα 5G).

  5. Μινιατουρισμός και αποδοτικότητα: Οι συσκευές GaN παρουσιάζουν συνήθως χαμηλότερες απώλειες και υψηλότερη απόδοση σε σύγκριση με τις συσκευές πυριτίου, ακόμη και σε μικρότερα μεγέθη.και ενεργειακά αποδοτικά ηλεκτρονικά και ενεργειακά συστήματα.

  6. Θερμική διαχείριση: Ενώ το πυρίτιο έχει καλή θερμική αγωγιμότητα, το GaN μπορεί να εξαλείψει τη θερμότητα πιο αποτελεσματικά,ειδικά όταν ενσωματώνεται με κατάλληλα υπόστρωμα όπως το καρβίδιο του πυριτίου (SiC) ή ακόμη και το ίδιο το πυρίτιο στην τεχνολογία GaN-on-Si.

  7. Ενσωμάτωση με την τεχνολογία πυριτίου: Το GaN μπορεί να καλλιεργηθεί σε υπόστρωμα πυριτίου, αξιοποιώντας την υπάρχουσα υποδομή παραγωγής πυριτίου.Η ενσωμάτωση αυτή μειώνει δυνητικά το κόστος παραγωγής και ενισχύει την επεκτασιμότητα για την κατασκευή ημιαγωγών μεγάλης κλίμακας.

  8. Εφαρμογές: Το GaN είναι ιδιαίτερα ευνοημένο σε εφαρμογές όπως η ηλεκτρονική ισχύος, ο φωτισμός LED, οι συσκευές RF / μικροκυμάτων και η ηλεκτρονική αυτοκινήτων,όπου ο μοναδικός συνδυασμός των ιδιοτήτων του επιτρέπει ανώτερη απόδοση, αποτελεσματικότητα και αξιοπιστία.

Συνοπτικά, το νιτρώδιο του γαλλίου (GaN) προσφέρει αρκετά ξεχωριστά πλεονεκτήματα έναντι του πυριτίου (Si), ιδίως σε εφαρμογές υψηλής ισχύος, υψηλής συχνότητας και κρίσιμης απόδοσης,η προώθηση της υιοθέτησής της σε διάφορες τεχνολογίες αιχμής.
